Проект по строительству эксплуатационной наклонно направленной скважины глубиной 2280 м

Описание

В проекте выполнено строительство эксплуатационной наклонно направленной скважины глубиной 2280 м.

Приведен геологический раздел с общими сведениями о районе буровых работ.

Назначением скважины является добыча газа в процессе эксплуатационного бурения. Вид скважины – наклонно-направленная.

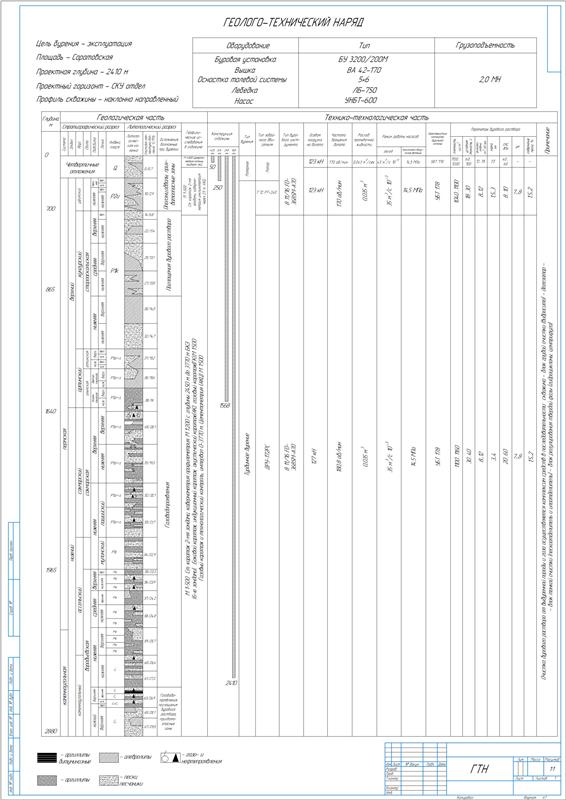

Составлена геологическая характеристика разреза, указана тектоническая характеристика и особенности строения структуры. Выполнено описание нефтегазоводности по разрезу скважины.

В ходе исследовательских работ проведены испытания продуктивных горизонтов в промысловой колонне и промыслово-геофизические исследования. Выполнен анализ зон осложнений.

Выполнен технико-технологический раздел.

Описана конструкция скважины.

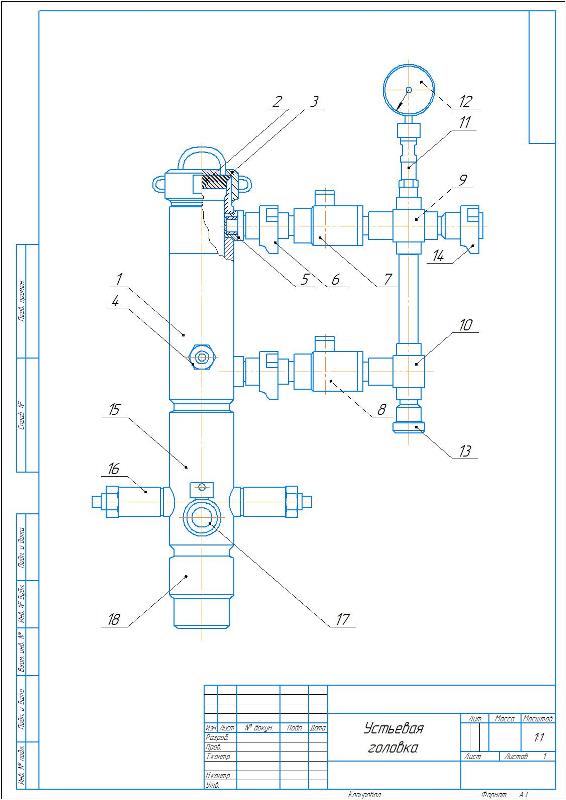

Эксплуатационный объект представлен среднекаменноугольным отделом, включающим твердые устойчивые карбонаты. Процесс бурения открытого участка ствола скважины проводится посредством долота, имеющим диаметр 142,9 мм. До момента начала работ по вызову притока производится оборудование устья скважины фонтанной арматурой и установка противовыбросового оборудования. Метод освоения скважин - компрессирование. Бурение под эксплуатационную колонну проводится с помощью долота диаметром 215,9 мм. Диаметр эксплуатационной колонны составляет 168,3 мм. Ее спуск в кровлю продуктивного пласта выполняется на глубину 2410 м. Спуск колонны проводится одной секцией с цементированием прямым одноступенчатым способом. Подъем тампонажного раствора за колонной выполняется до устья. Спуск промежуточной колонны с диаметром 244,5 мм выполняется на глубину 1868 м одной секцией с цементированием в одну ступень. Кондуктор, имеющий диаметр 323,9 мм опускается на глубину 250 м для изоляции пресноводного комплекса, перекрытия поглощающего горизонта и закрепления обваливающихся пород. Предусмотрено шахтовое направление с размерами: диаметр 530 мм, длина 8 м и заглубление 2 метра, для закрепления приустьевой части скважины от размыва буровым раствором и обрушения.

Составлены совмещенные графики пластовых давлений и давлений гидроразрыва.

Рассчитан проектный профиль с определением значений:

Приведено описание подготовительных работ к бурению и обоснование плотности буровых растворов.

Описано оборудования, используемое для приготовления и очистки буровых растворов.

Неутяжеленный буровой раствор очищается посредством вибросита, пескоотделителя и илоотделителя. За счет содержания в разрезе скважины газоносных пластов применены дегазаторы. Также используются центрифуга и гидромешалка.

1. Составлены технико-технологические решения по углублению скважины.
2. Выполнен расчет бурильных колонн. Начиная с глубины 2360 м, на буровой выполнена установка трех шаровых крана: один расположен между рабочей трубой и вертлюгом, второй – между рабочей трубой и бурильной колонной, третий используется в качестве запасного запасным. Все шаровые краны открыты. Также предусмотрены два обратных клапана с приспособлением для установки их в открытом положении.
3. Сделано описание технологии крепления скважины и тампонажных растворов, цементирования обсадных колонн с расчетами давления опрессовки и избыточных давлений.
4. Рассчитаны обсадные колонны с построением графиков наружного и внутреннего избыточных давлений.
5. Приведено обоснование параметров цементирования. С целью облегчения надежного крепления обсадной колонны принят к использованию портландцемент ПЦТ-ДО-50. Вычислено водоцементное отношение 0,5, объем цементного раствора 5,5 м³ и воды 3,6 м². Проведение цементировочных работ обеспечивается цементировочными агрегатами УНБ–125×32 и цементосмесительныеми машинами УС6–30. Определено время цементирования: буферная жидкость - 18,6 мин, цементный раствор – 3,4 мин.
6. Разработана технология испытания скважины и интенсификации жидкости из пласта.
7. Разработана специальная часть с технологией цементирования обсадной колонны.
8. Рассмотрены расширяющиеся тампонажные составы как один из способов повышения качества цементирования наклонно направленных стволов и способы регулирования расширяющихся свойств тампонажных материалов для цементирования нефтяных и газовых скважин.
9. Проведен анализ технических средств, которые используются при креплении наклонно направленных скважин с применением седиментационно устойчивых тампонажных составов.

Для центрации обсадной колонны в скважине используются специальные опорно-центрирующие устройства – центраторы: жесткие и пружинные, изготовленные из металла или полимера. Турбулизаторы применяются для завихрения восходящего потока тампонажного раствора в затрубном пространстве при цементировании скважины Они устанавливаются на обсадной колонне.

Составлена экономическая часть, в которой проведен расчет технико-экономических показателей бурения скважины: времени механического бурения 48,3 ч, механической скорости 52,59 м/ч, проходки на долото 77,2 м/д, сметной стоимости бурения 13257574 руб и стоимости одного метра бурения 4603 руб/м.

Произведена разработка мероприятий по охране недр и окружающей среды, по охране труда и противопожарной защите.

В дипломной работе выполнен проект строительства эксплуатационной наклонно-направленной скважины глубиной 2280 м с обоснованием метода и технологии вскрытия продуктивного горизонта.
