Модернизация системы пожарной безопасности резервуарного парка

Описание

В проекте выполнена модернизация системы пожарной безопасности резервуарного парка.

Приведены общие сведения о резервуарах и парках хранения ЛВЖ и ГЖ и пожарах в них.

Сделано описание резервуаров для хранения нефтепродуктов.

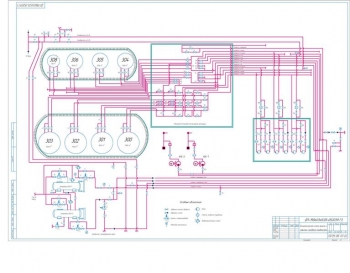

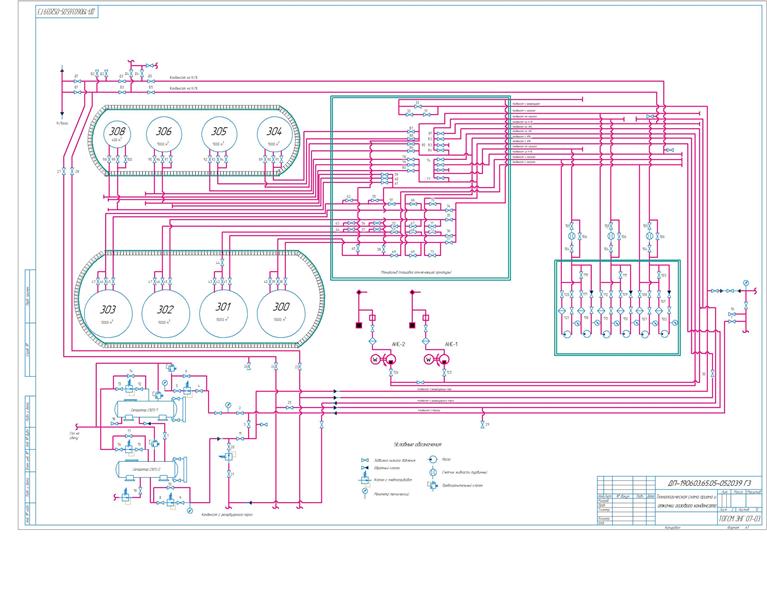

С помощью стальных вертикальных резервуаров РВС-1000 и РВС-5000 обеспечивается прием, хранение, выдача нефтепродуктов и других жидкостей. Конструкция включает цилиндрический корпус, плоское днище и стационарную крышу. В наличии имеется стационарная лестница, обеспечивающая выход на рабочую площадку, доступ к смотровому люку и оборудованию на крыше. Предусмотрена система охлаждения.

Указаны общие данные газового комплекса.

Деятельностью предприятия является добыча и транспортировка природного газового конденсата. Основной задачей производственной деятельности является обеспечение газом промышленного района населенного пункта. Суммарные объемы поставки природного газа составляют 3.5 млрд. в год.

Описано газовое месторождение и система сбора продукции на промыслах.

Система сбора газа и конденсата выполнена по лучевой схеме и является централизованной. Конструкция индивидуальных шлейфов для скважин выполнена из труб, имеющих диаметр 159 мм и толщину стенки 10 мм. Шлейфы проложены наземно, по коридорной схеме. С целью предотвращения образования гидратов на шлейфах и устье скважин применен ингибитор гидратообразования – метанол. Его подача осуществляется посредством индивидуальных метанолопроводах на устье каждой скважины.

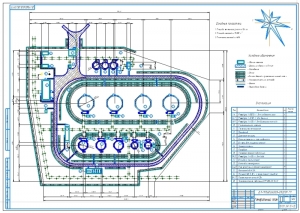

Рассмотрено состояние противопожарной защиты резервуарного парка.

Охрана территории обеспечивается двумя отрядами пожарной части. В боевом расчете имеются автомобили: АЦ-40(130) 63Б, АТТ-39. Пожарные автоцистерны заполнены пенообразователем, боевые расчеты полностью укомплектованы. Приведено оборудование системы оповещения, стационарных систем тушения и охлаждения, пенотушения, орошения.

Внесено техническое предложение.

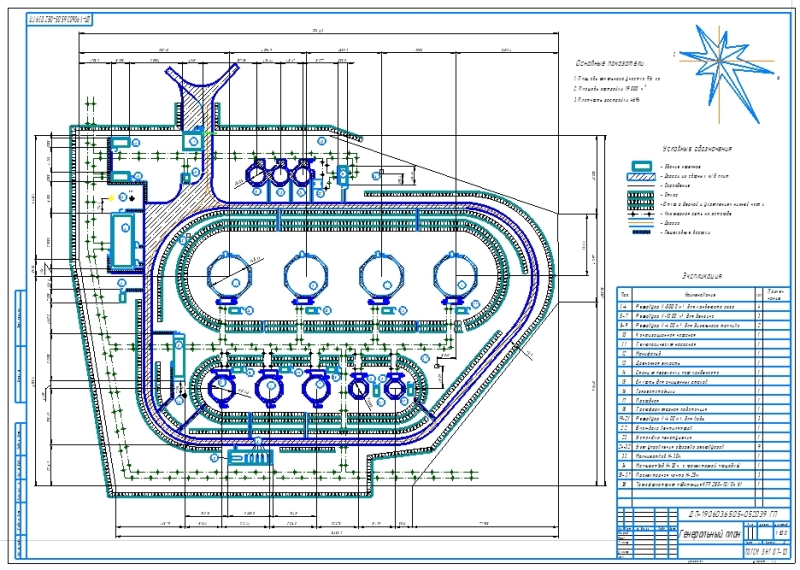

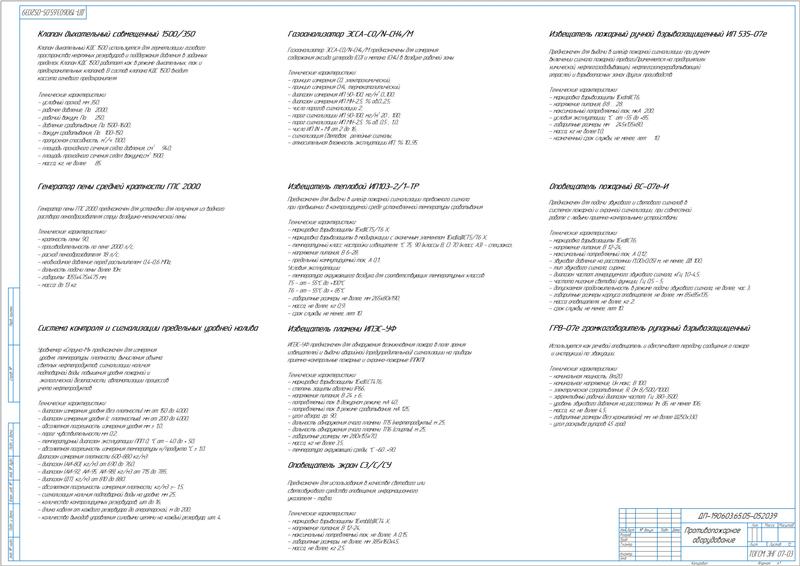

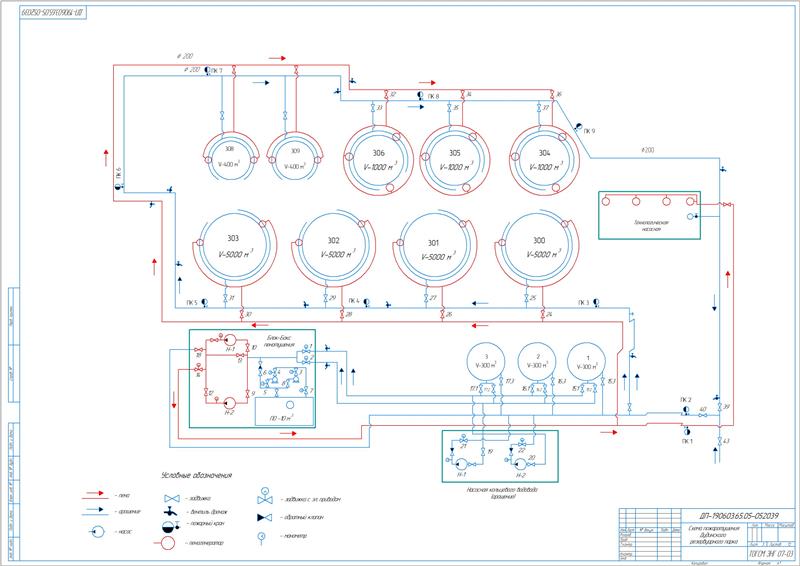

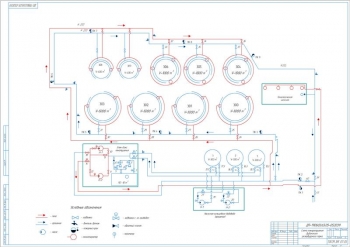

В проекте предложена модернизация имеющейся стационарной установки автоматического пожаротушения путем установки нового резервуарного противопожарного оборудования и полной замены комплекса автоматизированных систем оповещения и раннего выявления чрезвычайных ситуаций.

Произведен расчет и подбор противопожарного оборудования.

Выполнен проверочный расчет огнепреградителя дыхательной арматуры резервуара.

В ходе расчета кассетного огнепреградителя определен его расчетный диаметр, равный 0,0049 м. Устройство предназначено для защиты дыхательных клапанов резервуаров с конденсатом от проникновения пламени внутрь резервуара. В резервуарном парке выполнена установка огнепреградителей с диаметром отверстий в кассетах более 0,003 м, что соответствует требованиям безопасности.

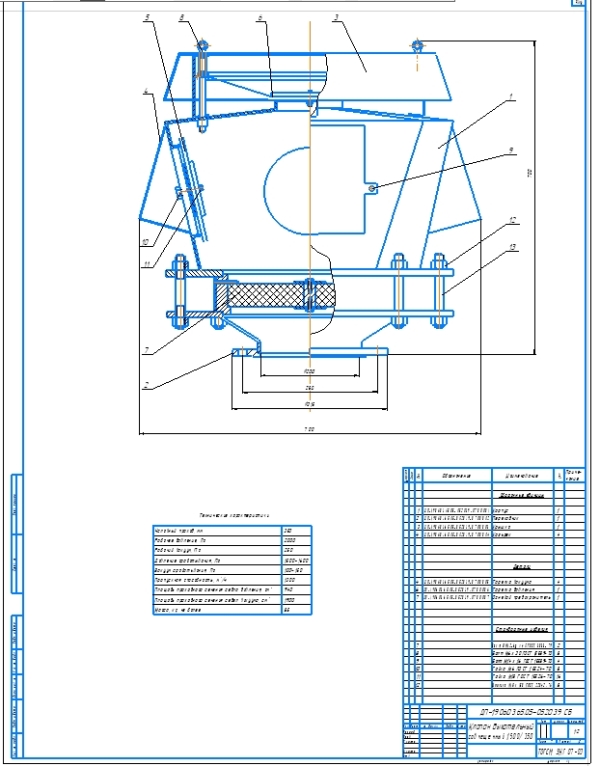

Посредством дыхательного клапана КДС обеспечивается поддержание давления в газовом пространстве резервуаров в заданных пределах и герметизация газового пространства резервуаров. Он спроектирован и изготовлен в исполнении УХЛ. Температурный диапазон его работы находится в пределах от -60 С до +45 °С. Корпус клапана КДС изготовлен из алюминия. Определена общая пропускная способность клапана, равная 1375 м³/ч. Для резервуара 5000 м³/ч принят клапан КДС-3000/350, для резервуара с объёмом 1000 м³/ч - КДС-1500/200.

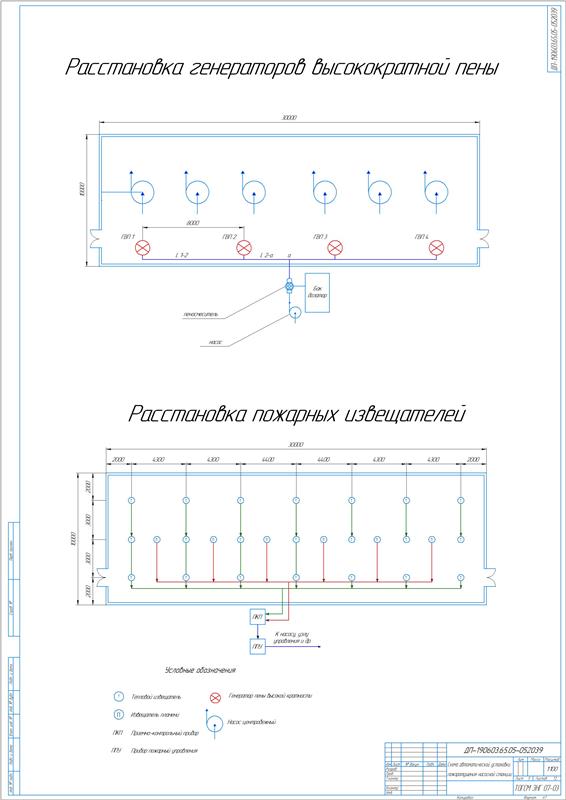

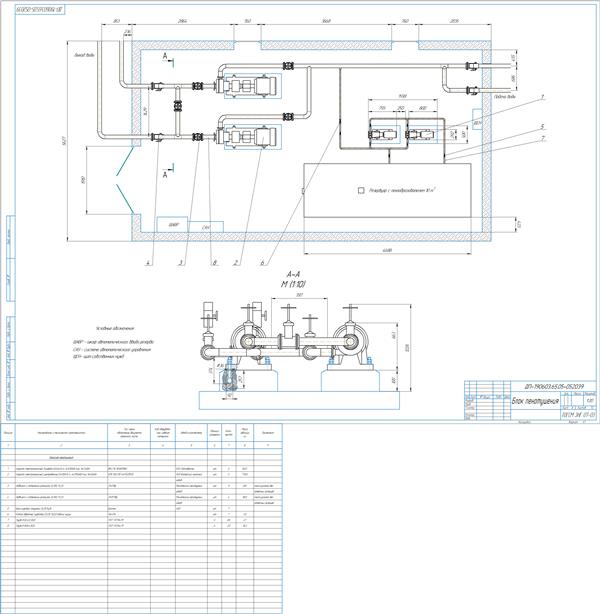

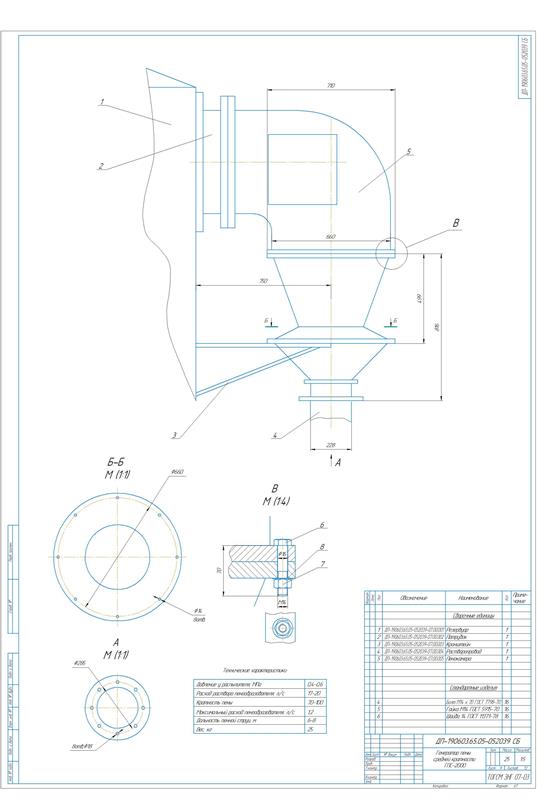

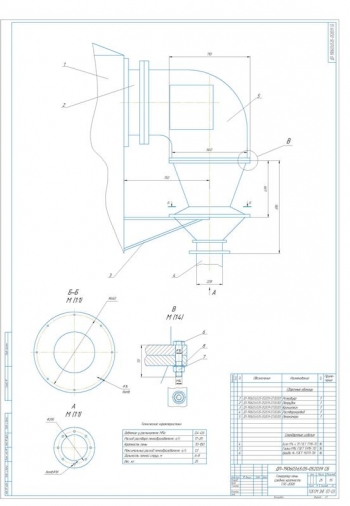

Сделан расчет установки автоматического пожаротушения насосной по перекачке конденсата с вычислением объема защищаемого помещения – 1200 м³. Выбран генератор высокократной пены типа ГВП – 200 в количестве 4 шт.

Приведен гидравлический расчет установки пожаротушения с определением значений:

По расчетам принят консольный насос Насос Grundfos NK 100-250/258.

Описана система электропуска и сделан выбор извещателей.

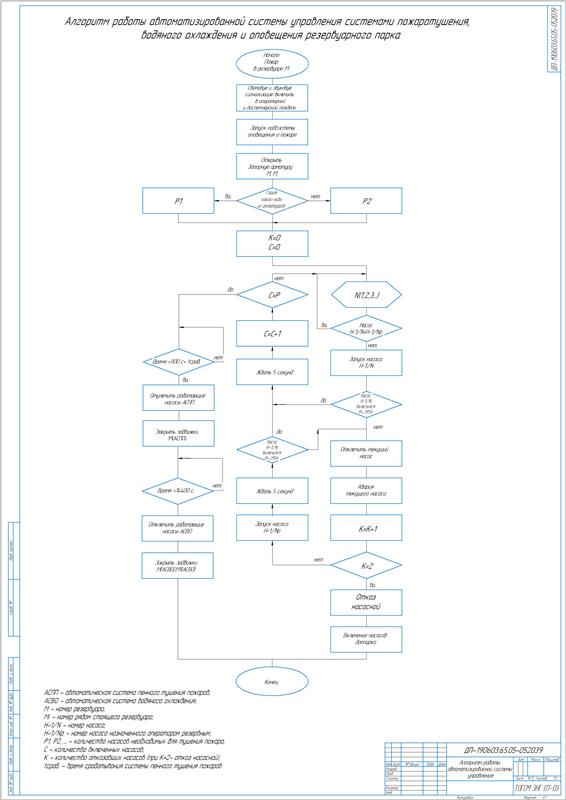

В проекте предложена замена установленного теплового извещателя типа ИП103-2/1-ТР на извещатель пламени модели ИП 329-СИ-1. Установка автоматического пожаротушения запускается от пульта управления типа ПС ППС-1 при одновременном поступлении сигнала о срабатывании 2-х извещателей на ПКП. С помощью средств извещения о пожаре обеспечивается включение сигнала пожарной тревоги в операторной объекта путем включения звуковой и световой сигнализации с указанием места расположения сработавшего ручного пожарного извещателя.

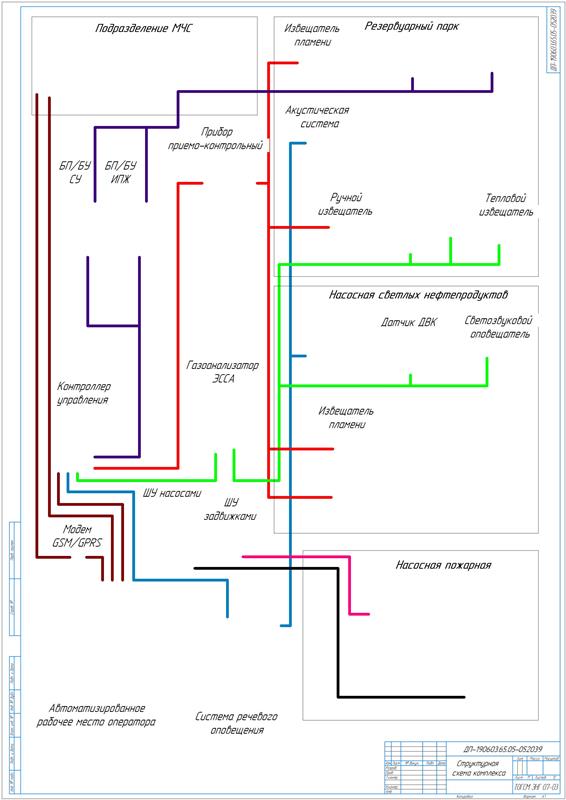

Основой системы сбора, обработки и передачи информации является контроллер управления, который выполнен на базе микроконтроллеров AVR128. Установка шкафа контроллера управления произведена в операторской.

Система контроля и измерения параметров нефтепродуктов в резервуарах выполнена в составе cигнализатора уровня и измерителя параметров жидкости. Сигнализатор уровня включает в состав блоки питания и управления, установленные в операторской и первичный преобразователь уровня, расположенный на резервуаре. Конструкция измерителя параметров жидкости содержит блок питания и управления, размещенные в операторской и первичных преобразователей уровня, температуры, давления.

Контроль пожара в административных зданиях и помещениях, на площадках технологических блоков, осуществляется посредством имеющейся на предприятии системы пожарной сигнализации. При ее отсутствии выполняется установка комплекта оборудования, имеющего в составе приемно-контрольный прибор, ручные пожарные, тепловые, дымовые оптические извещатели и извещатели пламени.

В системе оповещения об угрозе возникновения чрезвычайной ситуации предусмотрены зональные светозвуковые оповещатели и объектовая система речевого оповещения «ВЕЛЛЕЗ». Система своевременного оповещения региональных подразделений МЧС об угрозе или возникновении чрезвычайной ситуации реализуется за счет подключения системного блока компьютера к сети Ethernet.

Произведен экономический расчет с определением затрат на модернизацию системы пожаротушения в размере 2961852 руб.

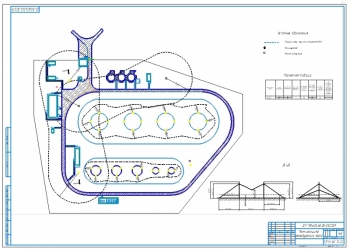

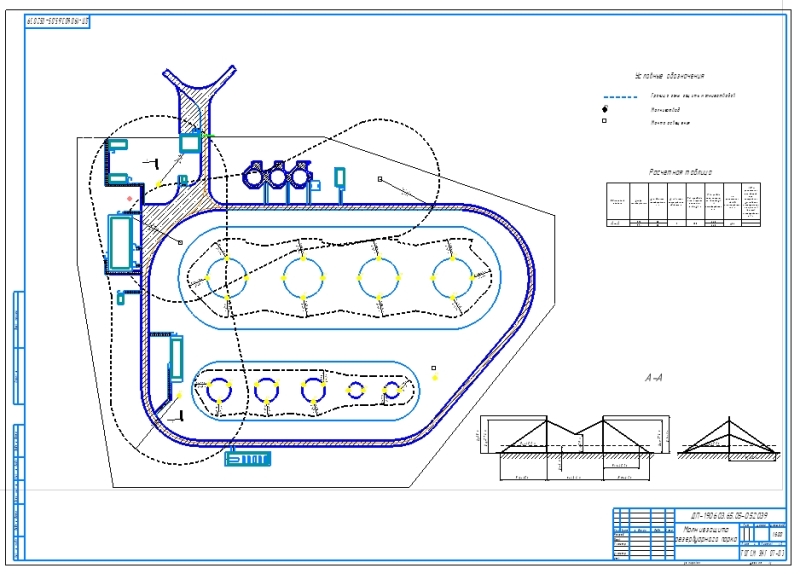

Разработан раздел по безопасности и экологичности проекта.

 В дипломной работе проведена модернизация системы пожарной безопасности резервуарного парка с целью повышения ее эффективности путем внедрения автоматизированных комплексов контроля и сигнализации предельных уровней налива и довзрывных концентраций паров нефтепродуктов, блокировки электронасосных агрегатов, пожарной сигнализации, пенного пожаротушения, оповещения и эвакуации персонала.
