Капитальный ремонт стального вертикального резервуара РВС-5000

Описание

В проекте выполнена разработка технологии капитального ремонта и реконструкции стального вертикального резервуара для хранения нефти и нефтепродуктов емкостью 5000 м³.

Составлена общая часть.

Рассмотрены методы ремонта резервуаров, контроль качества и приемка из ремонта.

Планово-предупредительный ремонт проводится для поддержания емкости в технически исправном состоянии. Он предусматривает выполнение осмотрового, текущего и капитального ремонтов самого резервуара и его оборудования. К возможным дефектам относятся дефекты металлопроката, монтажа, эксплуатации и транспортные дефекты. Контроль качества работ направлен на обнаружение трещин, пор, подрезов, незаваренных кратеров и шлаковых включений.

Приведены общие сведения.

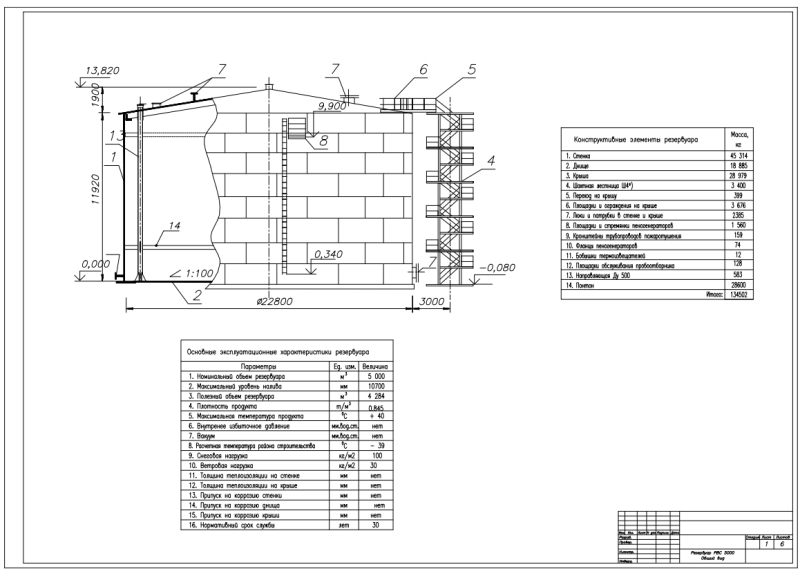

В резервуаре, имеющем емкость 5000 м³, выполняется хранение нефти и нефтепродуктов. Его конструкция включает в состав цилиндрическую стенку, кровлю стационарной крыши, коническое днище, лестницу, площадки, ограждения, люки и патрубки, технологическое оборудование.

Приведено заключение по технической диагностике, по результатам которого принято решение об устранении повреждения элементов конструкций, проведении капитального ремонта кольцевой площадки обслуживания, ремонта стенки резервуара методом установки промежуточных колец жесткости с целью обеспечения требуемой прочности и устойчивости в условиях ветровых и сейсмических воздействий. В качестве реконструкции с целью уменьшения величины потерь нефти от испарения предложено устройство понтона. Предложено проведение мероприятий по повышению пожарной безопасности на объекте.

Выполнена реконструкция резервуара с целью уменьшения величины потерь нефти от испарения.

В ходе расчета потерь нефтепродукта при "дыхании" рассчитаны значения:

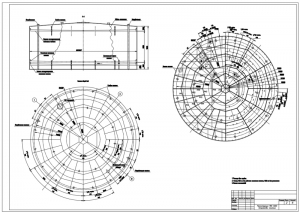

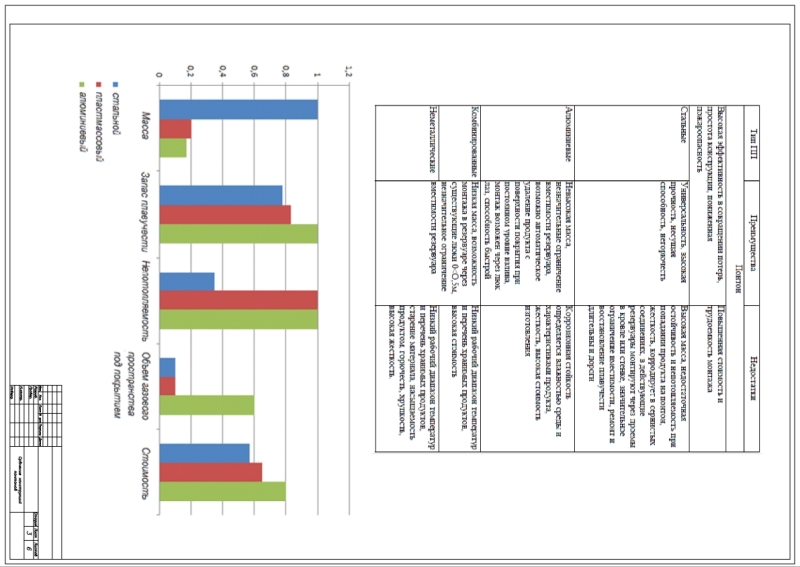

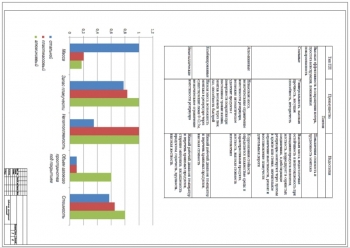

Эффективным методом борьбы с потерями от испарения является уменьшение газового пространства. Устройство понтонов сокращает потери нефти и легкоиспаряющихся продуктов от «малых и больших дыханий» и «обратного выдоха» резервуара. К установке принят алюминиевый понтон типа «АЛЬПОН».

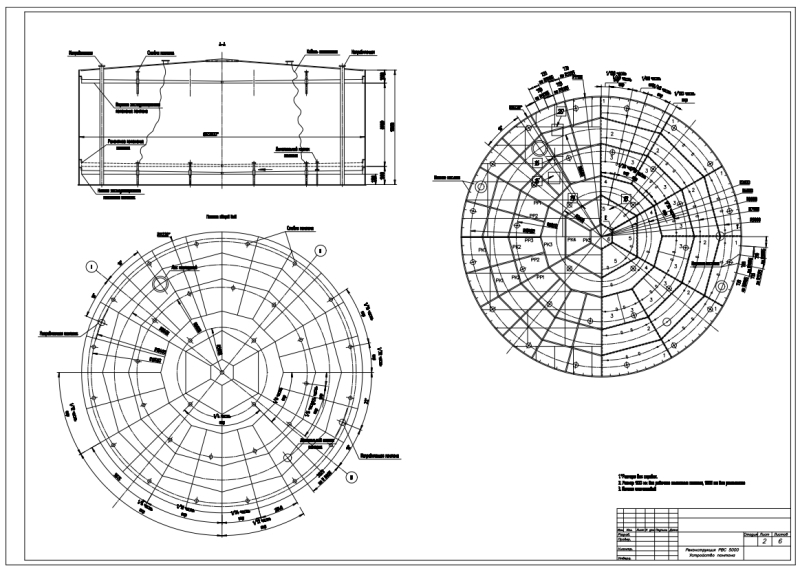

Понтон представлен тонкостенным диском, который размещен на цилиндрических поплавках, плавающих на поверхности продукта. Поплавки погружаются в продукт на 50%, в связи с чем между поверхностью продукта и понтона образовывается свободное пространство, заполняемое парами хранимой жидкости.

Проведена реконструкция резервуара с целью соблюдения противопожарной безопасности. Выполнена разработка стационарной системы пожаротушения и охлаждения резервуара, в состав которой включено горизонтальное кольцо орошения и подходяший к кольцу сухой стояк.

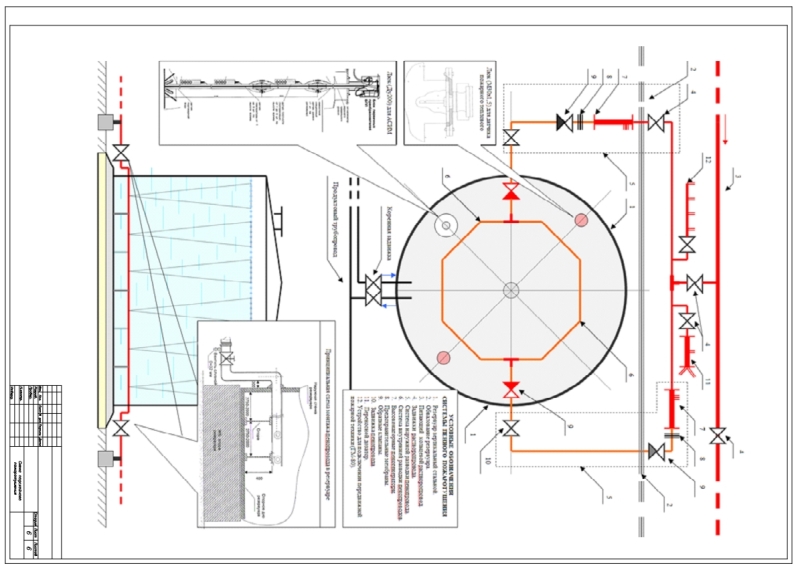

Описана схема подслойного пожаротушения резервуара. В СППР от термочувствительного кабеля направляется сигнал о пожаре. Расположение кабеля выполнено по периметру верхнего пояса РВС. От термоизвещателей одновременно поступает сигнал в пожарное депо на выезд пожарных машин. В случае возникновения пожара системой автоматики запускается подача воды в бак-дозатор, где находится пенообразователь. Образуется пенный раствор, который подается под давлением на пеногенераторы, расположенные за пределами зоны обваловки. Распределение пены выполняется по внутренней разводке. Она всплывает на поверхность и образует негорючую и воздухонепроницаемую пленку.

В качестве пенообразователя принят «Orchidex AFFF F». Для обеспечения подачи пожарного расхода системы автоматического пожаротушения принят насосный агрегат СR 15-4. Для мокрого хранения пенооразователя принят бак объемом 1,2 м³.

Выполнен расчет кассетных огнепреградителей дыхательной арматуры резервуара с определением безопасного (гасящего) диаметра, равного 0,0049 м.

Разработана технологическая часть.

Выполнена разработка технологической карты на устранение повреждений элементов фундаментных конструкций. Технологический процесс ремонтных работ предполагает выполнение операций по приготовлению бетонной смеси, увлажнению поверхности ж/б фундамента, заливке смеси на поврежденный участок, твердению и последующему контролю прочности бетона. Определены потребности в ресурсах: сухая цементно-песчаная смесь 0,15 м³, пресная вода 0,03 м³, суперпластификатор 1,5 кг, гидрофобная добавка 1,2 кг. Приняты машины и оборудование: гравитационный бетоносмеситель, растворонасос, нивелир, лом, ручная тромбовка, щетки и прочее.

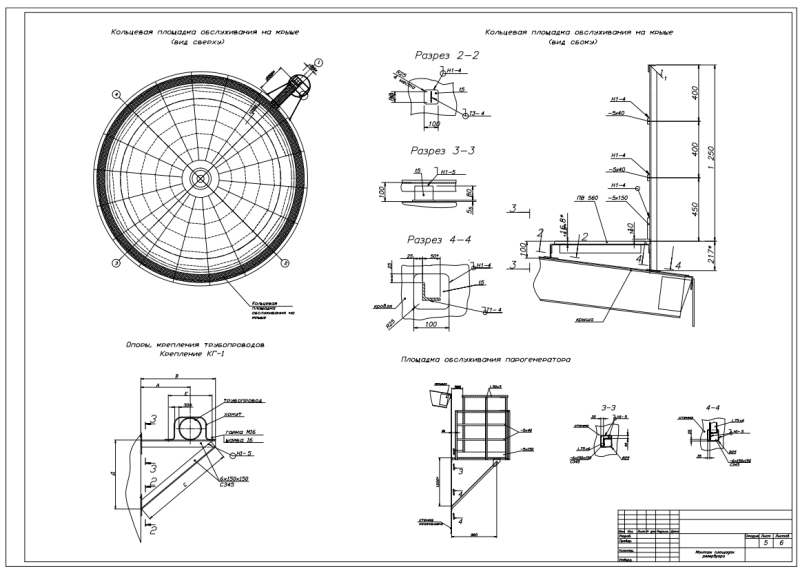

Составлена технологическая карта на монтаж площадок обслуживания резервуара (кольцевая площадка, площадка люка замерного) с указанием порядка производства работ: подготовительных, основных, включающих монтаж кольцевой площадки обслуживания резервуара, обслуживания пеногенераторов, кронштейнов. Произведен контроль качества и разработана техника безопасности при производстве работ.

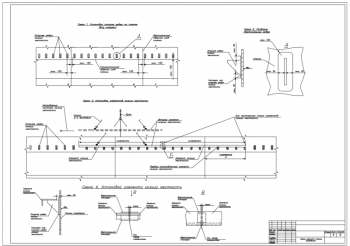

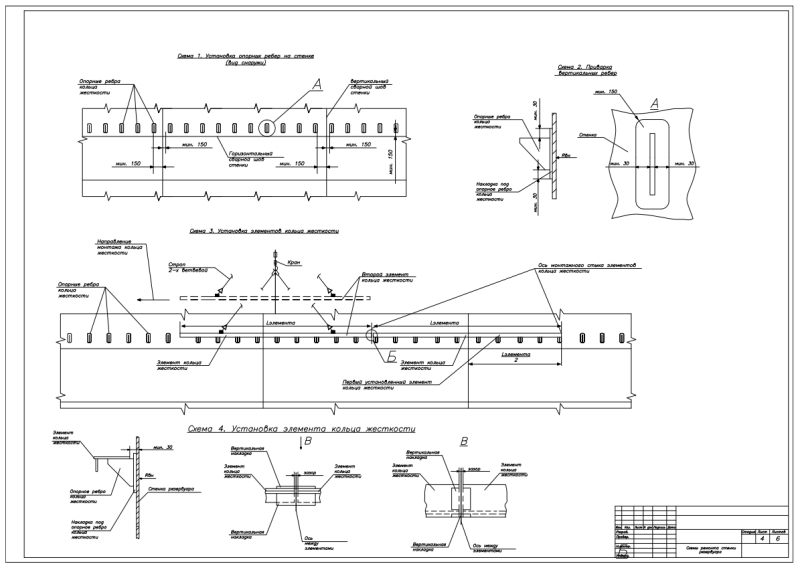

Приведена технологическая карта на выполнение монтажных работ при ремонте стенки резервуара установкой промежуточных колец жесткости. Определена последовательность выполнения работ. На стенке размещаются места установки опорных ребер. Выполняется приварка накладок. Элементы наладок и опорных ребер привариваются к стенке. Проводится контроль качества сварных соединений. Затем резервуар заполняется водой до определенного уровня. Производится последовательная установка элементов колец жесткости на прихватах к опорным ребрам. Они привариваются к опорным ребрам. Далее выполняется установка и сварка вертикальных и горизонтальных накладок, которые соединяют друг с другом элементы кольца жесткости. В качестве оборудования для выполнения технологических операций принят автомобильный кран КС-2571Б, грузовой автомобиль, телескопический автогидроподъемник ISUZU SOCAGE T 315, комплект для сварки, шлифмашинка и прочее. Определен состав бригады, составлен перечень средств защиты. Разработана техника безопасности и меры противопожарной защиты.

Приведен экономический раздел с составлением расчета сметной стоимости капитального ремонта резервуара в размере 1308518 руб.

В дипломной работе разработана технология капитального ремонта и реконструкции стального вертикального резервуара РВС-5000 для хранения нефти и нефтепродуктов емкостью 5000 м³.
