Проект конструкции лифта грузоподъемностью 400 кг

Описание

В проекте выполнена разработка конструкции лифта грузоподъемностью 400 кг и скоростью 1,6 м/с.

Приведено описание основных составных частей лифта.

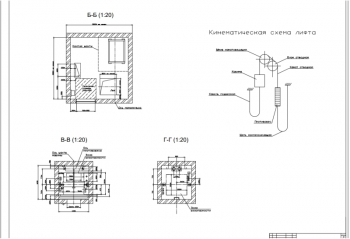

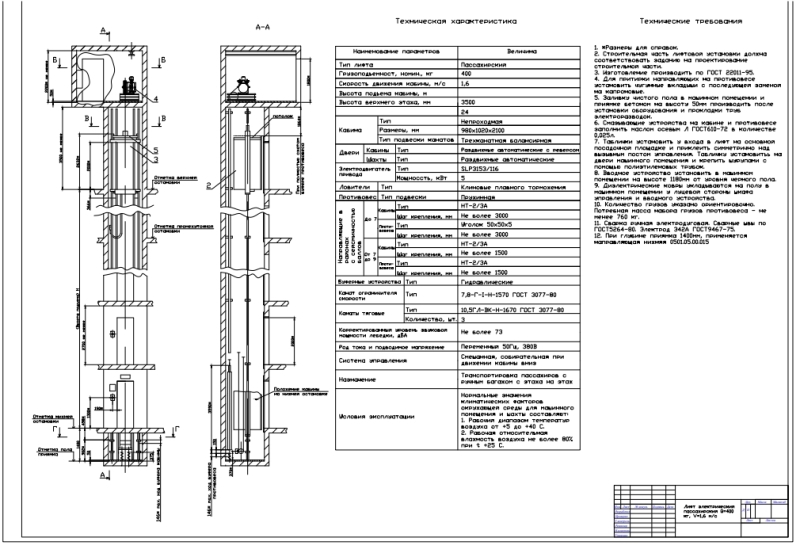

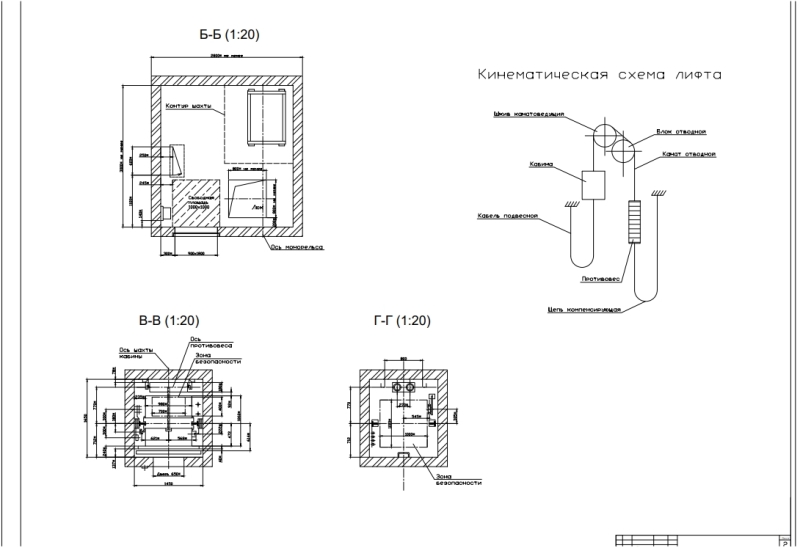

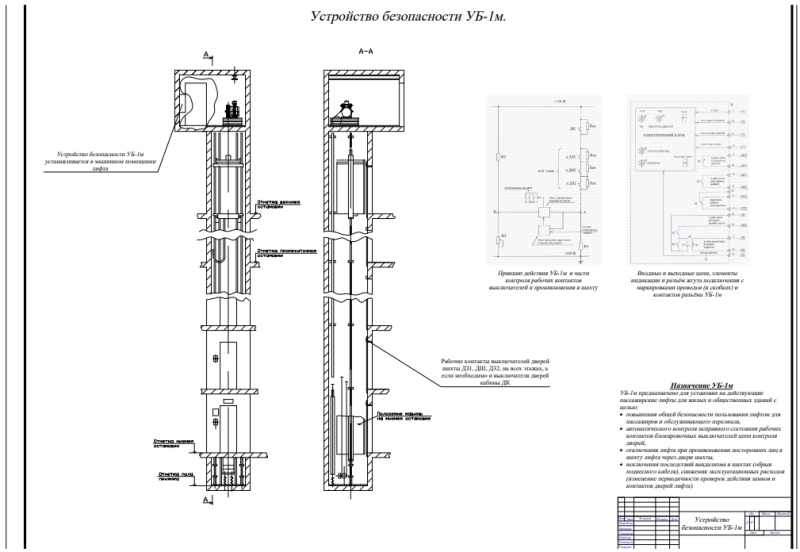

Составные части лифта размещены в шахте и машинном помещении, образованные строительными конструкциями здания. Составные части представлены приводом, кабиной, противовесом, направляющими кабины и противовеса, дверями шахты, ограничителем скорости, узлами и деталями приямка, электрооборудованием и электроразводкой. В кабине лифта, перемещающейся по вертикальным направляющим, осуществляется транспортировка пассажиров и грузов. Посредством лебедки, расположенной в машинном помещении, и тяговых канатов происходит передвижение кабины. В нижней части шахты выполнено расположение натяжного устройства каната ограничителя скорости, буферных устройств кабины и противовеса. С помощью привода, установленного на кабине, производится открывание и закрывание дверей. Для выполнения работ по монтажу и техническому обслуживанию лифт укомплектован необходимым специальным инструментом и приспособлениями. Маркировка лифта производится заводом изготовителем в соответствии с требованиями ГОСТ.

Выполнено описание конструкции и принципа лифта.

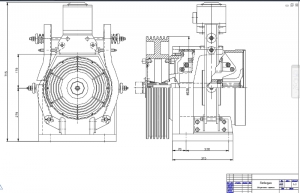

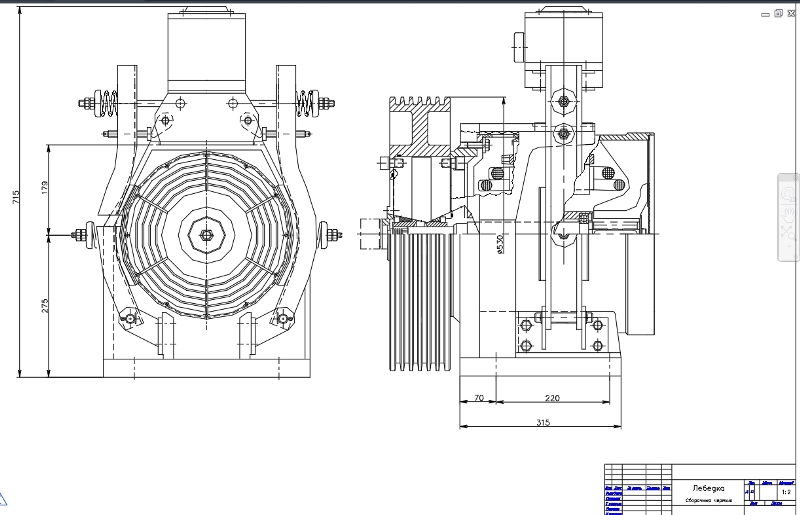

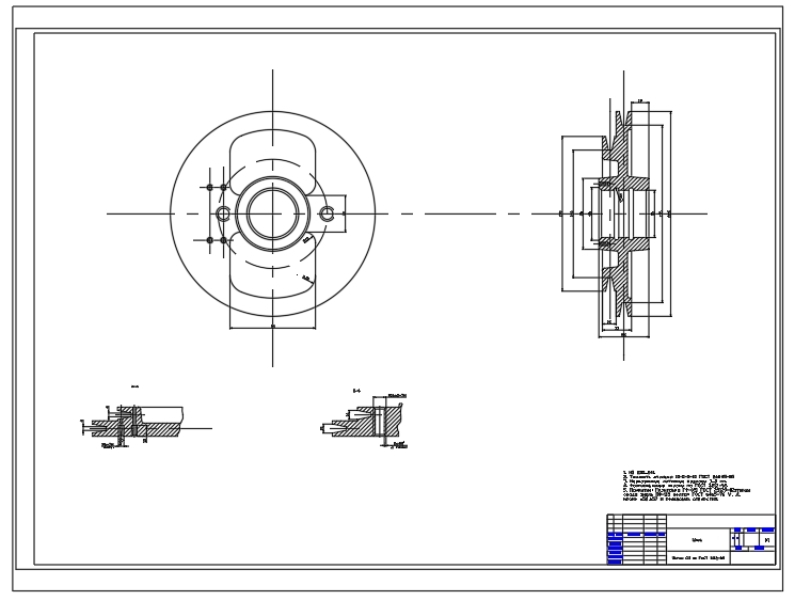

Лифтовой привод SLP является безредукторным приводом, включающим в состав силовую единицу, тормозную часть и фрикционное колесо. Расположение привода на одном валу выполнено таким образом, при котором монтажные и закрепительные части взаимно диффундированы. Силовая единица образована трехфазовым синхронным мотором с постоянными магнитами на роторе. Скелет мотора служит в качестве несущей конструкции всего устройства. Тормозная система представлена двумя независимыми однонаправленными электромагнитами с пружинами сжатия. Их расположение выполнено на боках привода. Перенос тормозной силы на тормозное колесо выполняется через якорь электромагнита и накладку тормоза. Фрикционное колесо – чугунное. Его диаметр, количество и вид канатных пазов может модифицироваться. Питание лифтового привода выполняется от статического преобразователя частоты, за счет чего достигается плавная регуляция оборотов в полном диапазоне эксплуатационных скоростей. Это обеспечивает повышение комфорта езды и точности остановки. Также для этой цели служит датчик оборотов, который расположен в продольной оси привода на переднем щите мотора. Обмотка мотора защищена встроенной термозащитой.

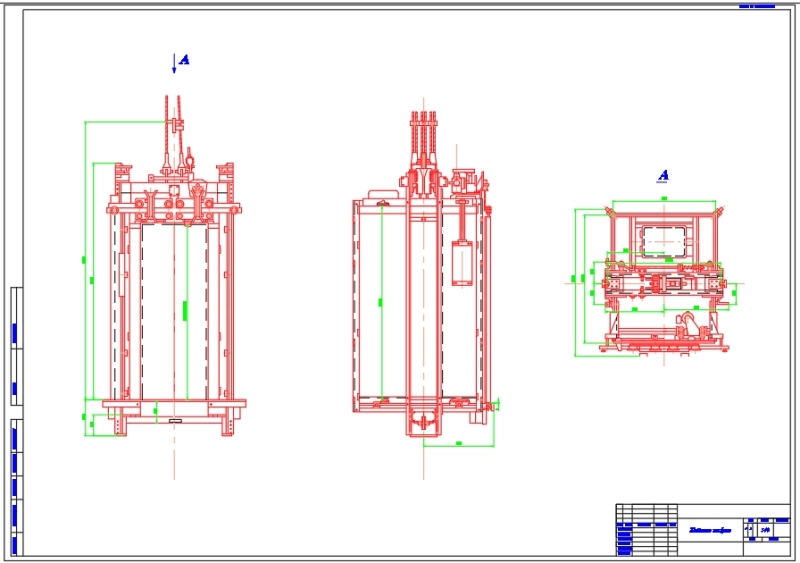

Кабина лифта подвешена на тяговых канатах, расположенных в шахте, и обеспечивает перевозку пассажиров. Ее конструкция включает верхнюю балку, потолок, пол, створки дверей, привод дверей и нижнюю балку. На балках выполнена установка ловителей, подвески кабины и башмаков. На потолке размещены светильники и кнопка деблокирования шахтных дверей.

Посредством подвески обеспечивается крепление канатов к кабине. Каждый из канатов пропущен через клиновую обойму. После огибания клина выполнено скрепление каната со своей несущей частью с помощью прижима. Для контроля за натяжением канатов на балке предусмотрена рамка и выключатель контроля слабины канатов.

С помощью ловителей выполняется остановка и удержание кабины на направляющих в случае возрастания скорости ее движения вниз или срабатывании ограничителя скорости. Ловители клинового типа, подпружиненные, плавного торможения. Конструкция ловителя включает в состав четыре одинаковых механизма заклинивания и включения ловителей.

Подвижный пол кабины обеспечивает контроль степени загрузки кабины. Он выполнен из подвижной части и неподвижной рамы.

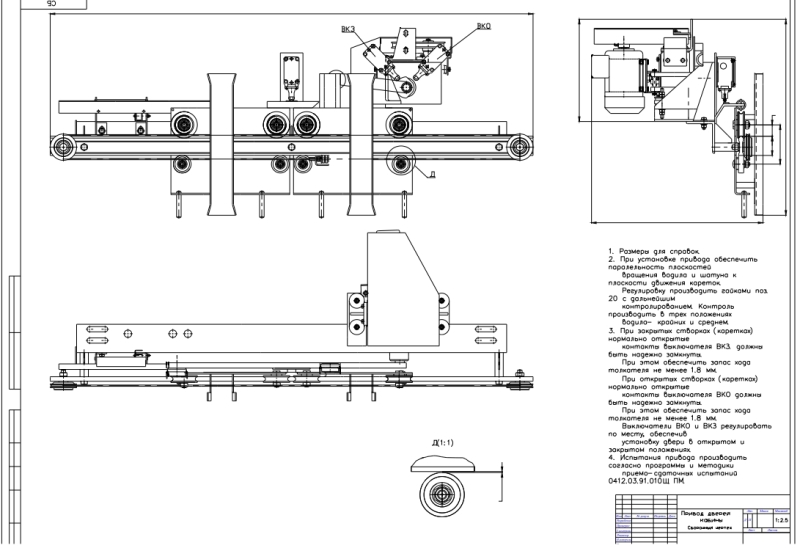

Автоматическая дверь гарантирует безопасность пользования кабиной. Контроль положения ее створок выполняется электрическим выключателем. Привод дверей включает в состав червячный редуктор с рычагом, насаженных на тихоходном валу. Установка привода выполнена на балке двери на резиновых амортизаторах.

Дверь шахты является раздвижной, автоматической, приводимой в движение дверью кабины. Она содержит балку, поперечину, стойки, порог. На балке выполнена установка линеек, на которых расположены каретки с закреплёнными к ним створками с помощью шпилек. Перемещение каждой каретки по линейке осуществляется на роликах.

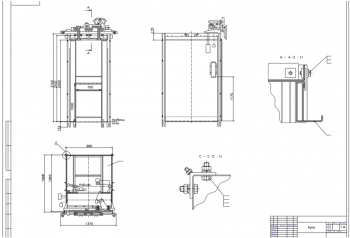

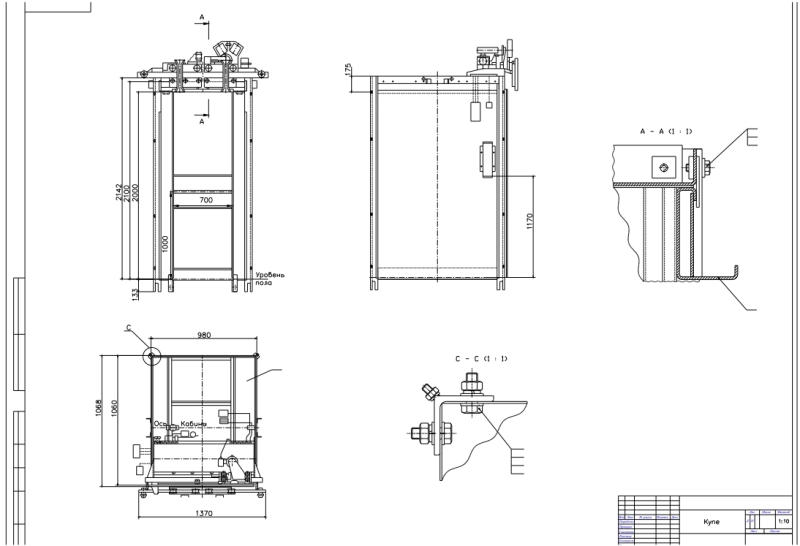

Сделан выбор оптимальной конструкции купе кабины лифта, отвечающего современным требованиям по дизайну класса “Люкс”.

Рассмотрены виды декоративных поверхностей, вариантов отделок и декоративных элементов.

Произведен тяговый расчет лебёдки и подвесных канатов.

Сделан расчет движущихся в шахте масс: неуравновешенной части тяговых канатов 99 кг, подвижного кабеля 79 кг, уравновешивающей цепи 64 кг, противовеса 740 кг.

Рассчитаны потери в шахте: на трение в башмаках кабины 55 Н, на трение от смещения центра тяжести кабины 74 Н, при движении противовеса 143 Н.

Приведен расчет окружных усилий с определением основных значений.

В ходе расчета тяговых канатов выполнена их проверка по разрушающей нагрузке. Принят канат 10.5-ГЛ-В-Н-1570. Определен его запас прочности 15,1.

1. Выполнен расчет регулируемого привода лифта с использованием частотного преобразователя, определение его мощности.
2. Вычислена номинальная мощность двигателя, равная 4,8 кВт. Принят двигатель SLP315.3/116. Сделана проверка его пусковых моментов.
3. Определены значения максимальных ускорений и точности установки.
4. Произведен расчет металлоконструкции пола с расчетом нагрузок и построением эпюр изгибающих и крутящих моментов.
5. Приведено технико-экономическое обоснование применения регулируемого привода с частотным преобразователем в пассажирских лифтах с расчетом экономического эффекта от внедрения частотно-регулируемого электропривода в размере 893,65 руб.
6. Сделан расчет провозной способности лифта с регулируемым приводом, равной 164 чел/час.

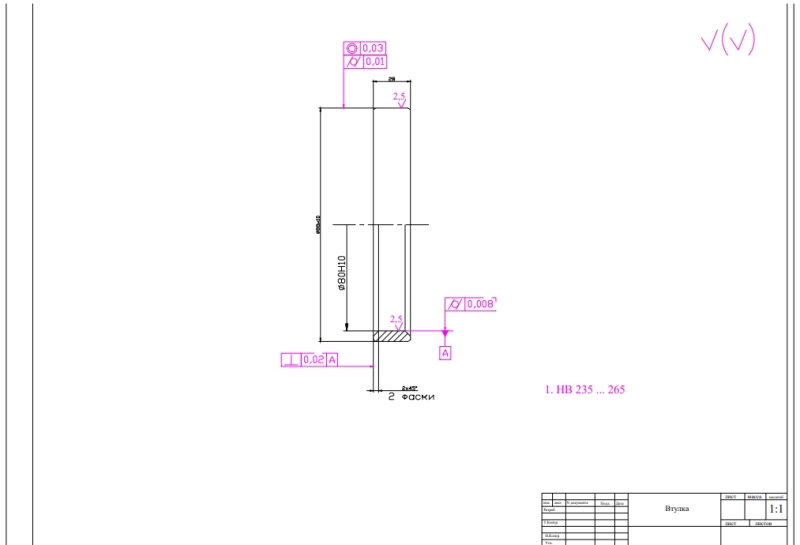

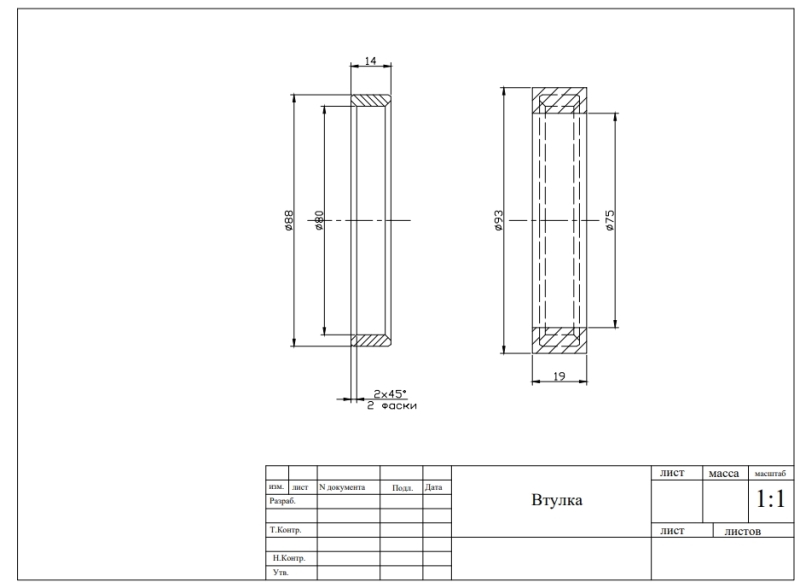

7. Разработана технология изготовления втулки гидравлического буфера кабины лифта.
8. Рассчитаны припуски на обработку.

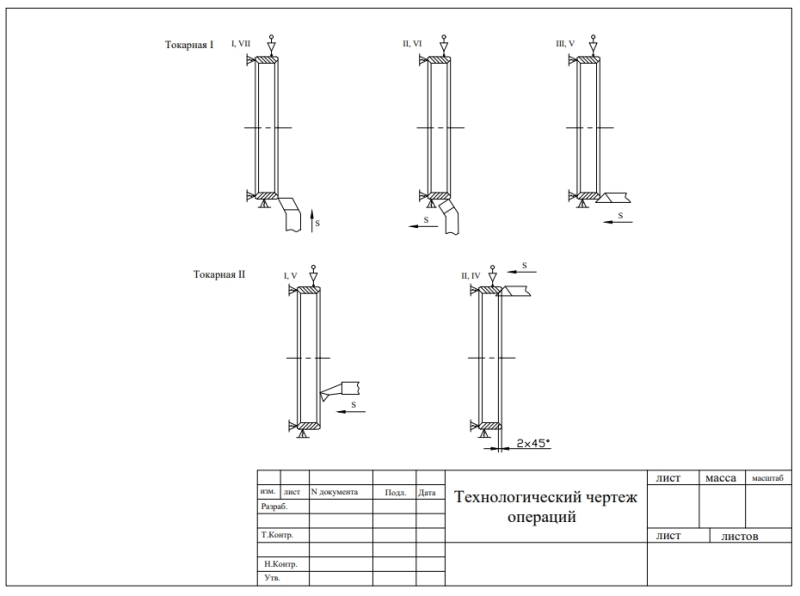

Технологический процесс включает операции: 000 Заготовительная, 005 Термическая, 010, 015 Токарная, 020 Контрольная.

Выполнен расчет режимов механической обработки деталей с определением значений при шлифовании:

Рассчитана трудоемкость механической обработки детали с определением штучного времени 30,91 мин.

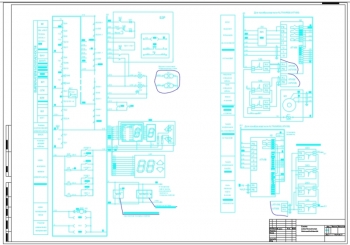

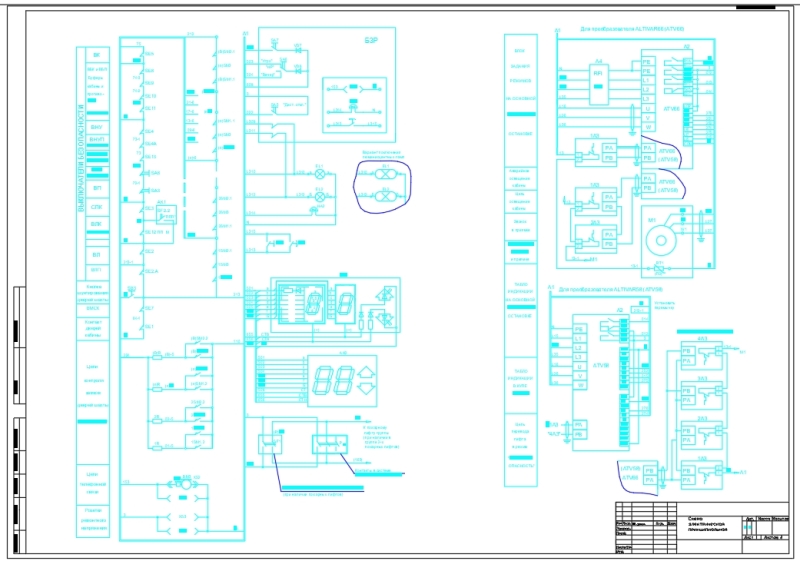

Описан алгоритм работы лифта и его программа.

Сделано описание правил технического обслуживания при эксплуатации лифта.

Разработаны мероприятия по охране труда и промышленной безопасности.

Проведены маркетинговые исследования при определении спроса на данный лифт.

Составлен раздел с рассмотрением экономических таможенных режимов.

В дипломной работе разработана конструкция пассажирского лифта повышенной комфортности грузоподъемностью 400 кг и скоростью движения кабины 1,6 м/с.
