Описание

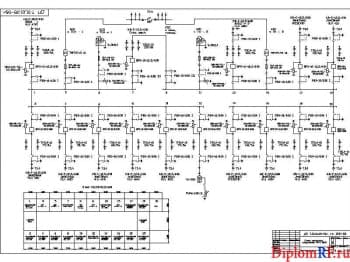

В данном дипломном проекте была проведена реконструкция РП-1 10 кВ. с заменой физически изношенного и морально устаревшего оборудования на, на более современное и надёжное. Составлена однолинейная схема с применением камер Ин99.
На распределительной подстанции 10кВ было выбрано следующее коммутационное оборудование:
Трансформатор напряжения 3хЗНОЛ.06-10 У3
Трансформатор тока 10 кВ ТПОЛ – 10 У3
ОПН 10 кВ ОПН-КР/Tel-10
Выключатель 10 кВ ВР0-10-12,5/630 У2
Блок релейной защиты МТЗ-610Л.3.
Дугогасящий реактор РУОМ-190/11
Разъединитель РВЗ-10/630 РВЗ-10/630 I
В проекте рассчитаны токи КЗ и уставки релейной защиты.
Рассчитаны токи замыкания на землю в сети с изолированной нейтралью, выбрано устройство ДГК.

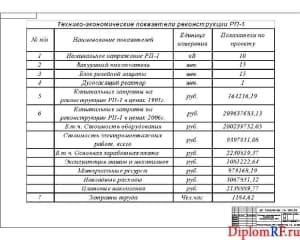

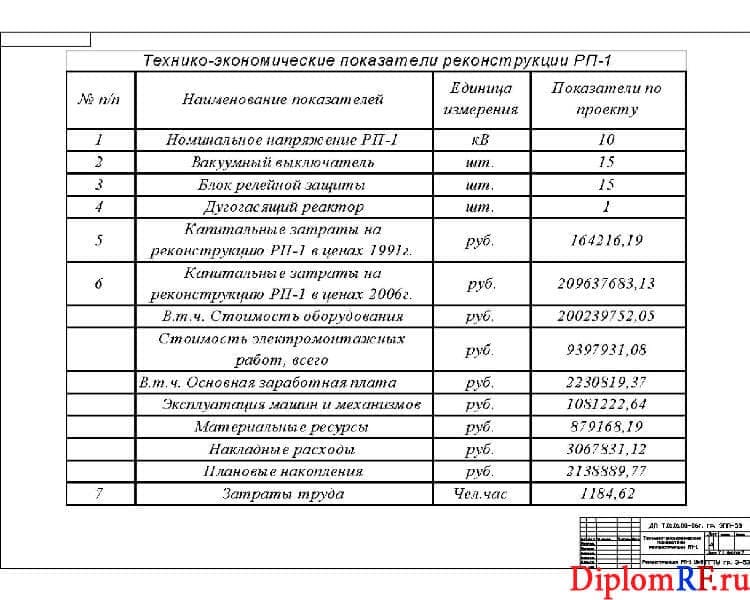

Определена сметная стоимость реконструкции РП-1 в ценах 1991г. На листе 7 графической части представлены технико-экономические показатели проекта.
В проекте представлены организационные и технические мероприятия обеспечивающие безопасное проведение работ в электроустановках с точки зрения охраны труда и техники безопасности.
В работе представлено описание распределительных электрических сетей. Отражены основные причины возникновения аварийных ситуаций и факторы их защиты. Представлен комплекс технических решений по обеспечению надежности электроснабжения потребителей. Представлено технико- экономическое обоснование применения цифровой техники РЗА на модернизируемом энергообъекте. Построена электрическая схема соединений подстанции с описанием факторов выбора главной схемы. Проведены расчеты токов. Дана видовая классификация выключателей и сделан их выбор по основным характеристикам. Произведен выбор трансформаторов тока и напряжений по определенным техническим условиям.
Представлены характеристики основных ограничителей перенапряжения. Описано назначение и область применения микропроцессорных токовых защит (МТЗ). Применение в МТЗ современной аналого-цифровой и микропроцессорной элементной базы позволяет осуществить высокую точность измерений и постоянство характеристик, что существенно увеличивает чувствительность и быстродействие защит, а также уменьшает ступень селективности. Прописаны основные параметры устройства с характеристиками показателей назначения. Определена максимальная токовая защита и построен график зависимой характеристики. Представлена возможность осуществления двукратного автоматического повторного включения (АПВ) выключателя защищаемого присоединения, а также возможность работы с внешними защитами. Дано описание, устройство и работа выключателя. Выполнен расчет установок релейной защиты, в том числе определен ток срабатывания защиты, коэффициент чувствительности, время срабатывания защиты.
Построена схема РЗА для отходящей линии, секционного выключателя, а также ввода.
Схема соединений (монтажная) показывает соедине¬ния составных частей установки и определяет провода, кабели, которыми осуществляют эти соединения, а также места их присоединения и ввода в установку. Схемами соединений пользуются при разработке чертежей, опре¬деляющих раскладку и способы крепления проводов, ка¬белей в установке, а также для осуществления присоеди¬нений при наладке, контроле и ремонте установок. На монтажных схемах изображают наиболее рациональную раскладку проводов и указывают места установки реле. Эти схемы выполняют без соблюдения масштаба.
Рассмотренные схемы не дают представления о кон¬струкциях электроустановок. Чтобы ясно представить конструкцию данной электроустановки (при ее строи¬тельстве), выполняют комплекс строительных и электро¬технических чертежей. На строительных чертежах показывают общий вид, план и разрезы помещения электроустановки, на элек¬тротехнических чертежах — принципиальную схему, об¬щий вид и разрезы электроустановки, расположение электроаппаратуры, конструктивные узлы. Если устрой¬ства несложны, чертежи совмещают.

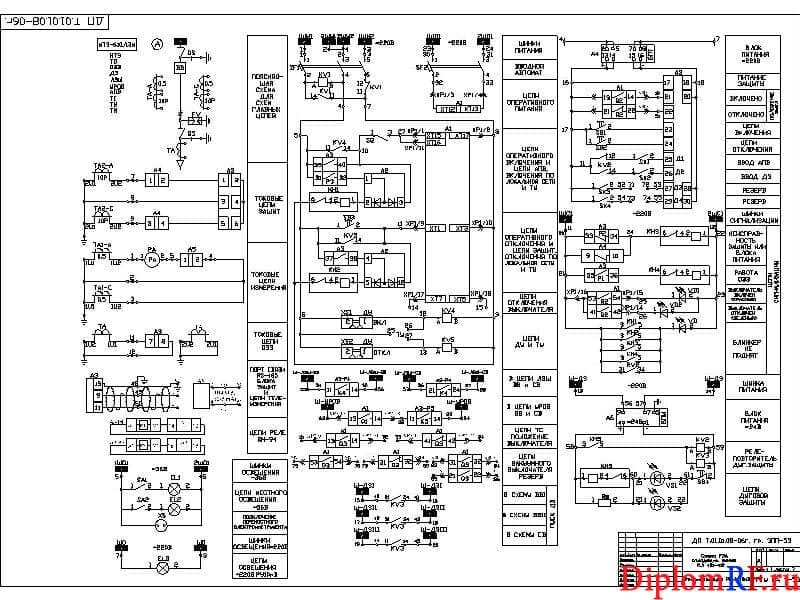

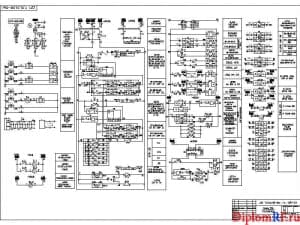

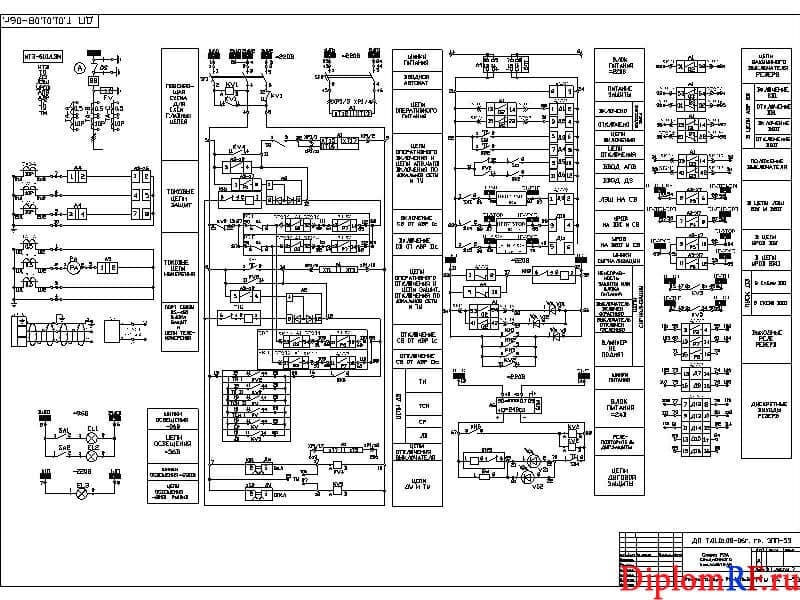

Схемы устройств РЗА с применением микропроцессорных защит типа МТЗ-610 Л. для отходящей линии, секционного выключателя, ввода представлены на листах 2,3,4 графической части.
Произведен расчет тока замыкания на землю в сети с изолированной нейтралью напряжением 10кВ. Подобраны реакторы дугогасящие серии РУОМ с определением мощности дугогасящего ректора и построением схемы подключения. Описано устройство и принцип работы управляемого однофазного масляного реактора, его назначение, основные составные элементы и технические характеристики. Представлена система автоматической настройки компенсации, принцип ее работы и технические характеристики. Дано техническое описание с изображением схемы подключения.
В экономической части работы выполнен расчет стоимости реконструкции, стоимость оборудования, используемого при реконструкции, затраты на строительно-монтажные работы. Представлен процесс организации планово-предупредительного ТО и ТР на предприятии. Дана классификация видов проводимых работ, а также структура ремонтного цикла. В экономически обоснованных случаях может проводиться модернизация оборудования и сетей. Капитальный ремонт предусматривает останов оборудования и отключение сетей.
В разделе безопасности изображена организационная структура службы охраны труда на предприятии, ее основные задачи и функции. Представлена система организации управления, взаимоотношения с подразделениями и ответственные за соблюдение техники безопасности. Разработаны мероприятия по усовершенствованию системы охраны труда и техники безопасности на предприятии с описанием факторов, обеспечивающих безопасное проведение работ в электроустановках. В заключение сделаны выводы по проделанной работе и предложены рекомендации по существующей системы на предприятии.
