Описание
В данном дипломном проекте проводилось исследование схемы электроснабжения варочного цеха ЦЗ УИ ЛПК. При постоянной модернизации технологического оборудования ЛПК увеличивался объем выпускаемой продукции, что повлекло за собой увеличение потребляемой мощности, а также ввод новых систем регулировки и защиты. Поэтому возникла необходимость в исследовании данной схемы электроснабжения и изменений, заключающихся в замене оборудования на более мощное.
В дипломном проекте предлагалось изменение в схеме электроснабжения РП3, РП5 для первого технологического потока. Данный проект рассматривал следующие вопросы:
1. Расчет низковольтных и высоковольтных потребителей;
2. Выбор оптимальной мощности трансформаторов связи 10/6 кВ;
3. Для проверки оборудования произведен расчет токов КЗ на стороне 10 и 6 кВ.
Производилась проверка кабелей, шин высоковольтных выключателей и разъединителей, проверка трансформаторов тока и напряжения.
В специальной части дипломного проекта произведён расчёт релейной защиты трансформатора ТДНС-10000 кВА.
В экономическом разделе дипломного проекта произведён экономический расчёт схемы электроснабжения. В данном проекте также рассматривалось положение о электротехническом цехе обслуживающего электрооборудование технологических цехов ЦЗ УИ ЛПК.
Производился анализ опасных и вредных производственных факторов в цехах завода и рассмотрены вопросы безопасности производственных процессов в связи с наличием особо вредных факторов на производстве. Исследование схемы электроснабжения рассмотренное в данном дипломном проекте позволило определить основные направления по улучшению качества выпускаемой продукции и более экономичного расходования электроэнергии.
В работе представлен технологический процесс изготовления целлюлозы на Усть-Илимский целлюлозном заводе. Дана его структура производственных подразделений, основные направления деятельности. Отражена система электроснабжения на предприятии и основные приемники электроэнергии цехов. Рассмотрен технология процесса производства в варочном цехе предприятия.
Проведено исследование системы электроснабжения в цехе, что позволило найти основные направления по увеличению качества изготавливаемой продукции, а также более экономного расходования электроэнергии.
Отражены данные о необходимом количестве обслуживающего технологического и электротехнического персонала в варочном цехе, а также определение потребляемой мощности этого подразделения.
Произведен расчет потребителей низковольтных варочного цеха. Описана методика определения нагрузок расчетных . Рассчитаны нагрузки электрические в сетях 0,4кВ, 6кВ, 10кВ кВА, а также выполнена расчетная проверка трансформаторов связи 10/6 кВ с расчетом и выбором мощности трансформатора.

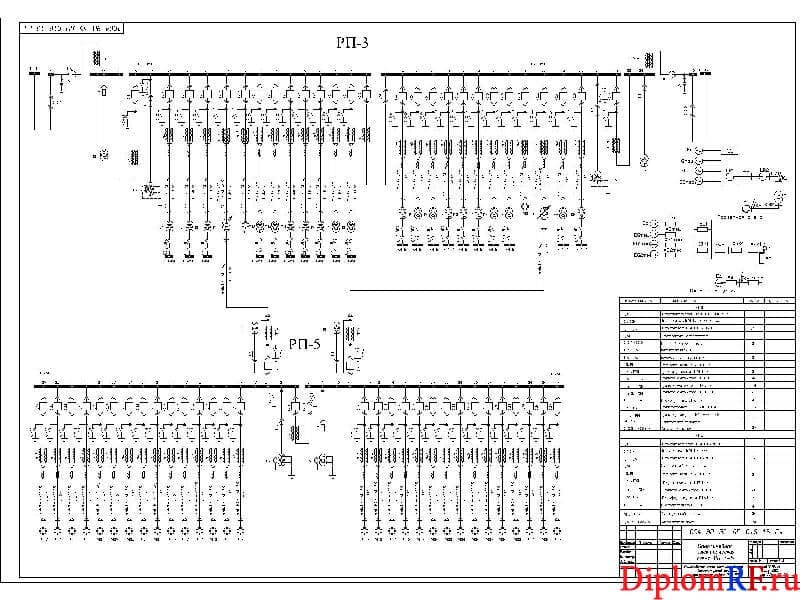

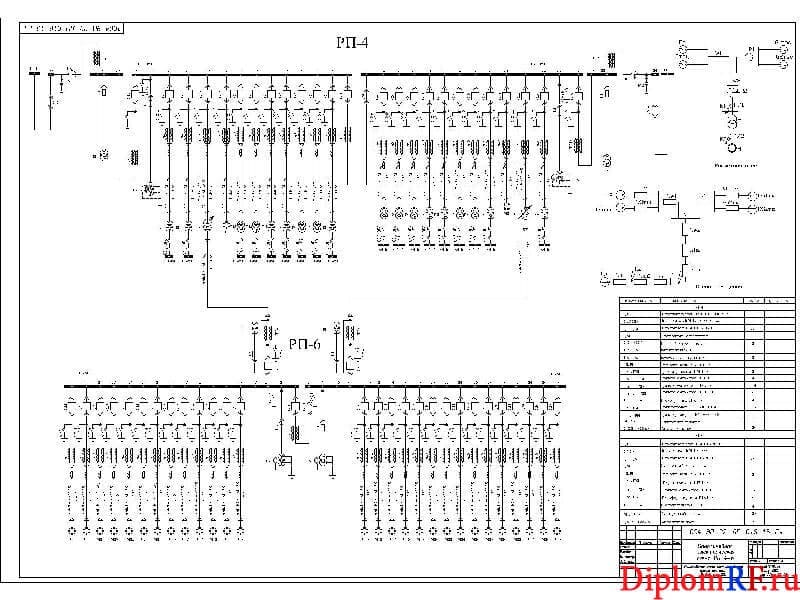

Произведен расчет токов короткого замыкания на стороне 6-10кВ с описанием основных допущений. Построены расчетная схема и схема замещения. Выполнена проверка установленного высоковольтного электрооборудования на РП-3 и РП-5 на термическую и электродинамическую устойчивость. Проверены высоковольтные кабели для установленного оборудования, а также высоковольтные выключатели и разъединители. Проведена проверка используемых трансформаторов тока и напряжения и определена их вторичная нагрузка.

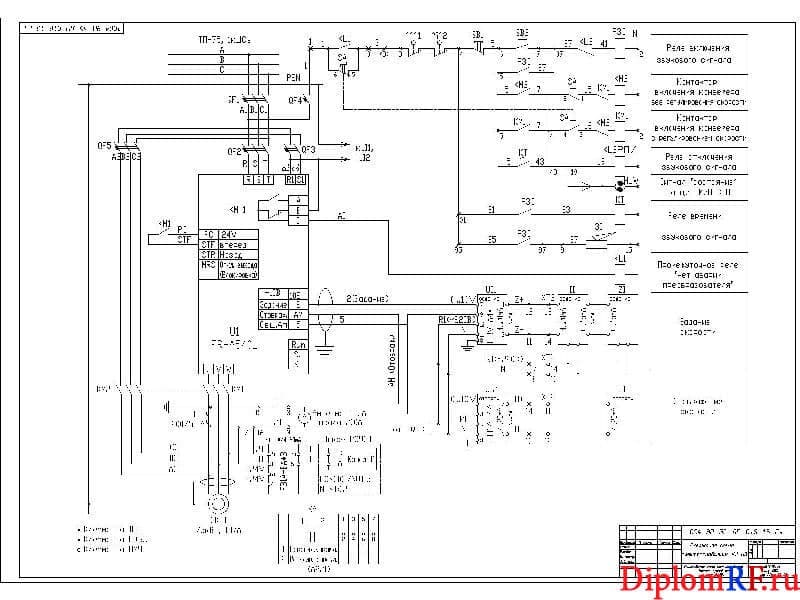

Представлены возможные повреждения в трансформаторах и на их соединениях с коммутационными аппаратами. Представлены расчеты токовой защиты максимальной, защиты от перегрузки, а также дифференциальной и дополнительных релейных защит трансформатора ТДНС-10000. Произведен выбор трансформаторов тока. Построены: схема токовые цепи дифференциальной защиты, схема подсоединения реле и схема цепи оперативного тока защиты трансформатора и отключения выключателя.

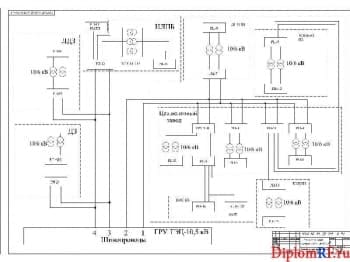

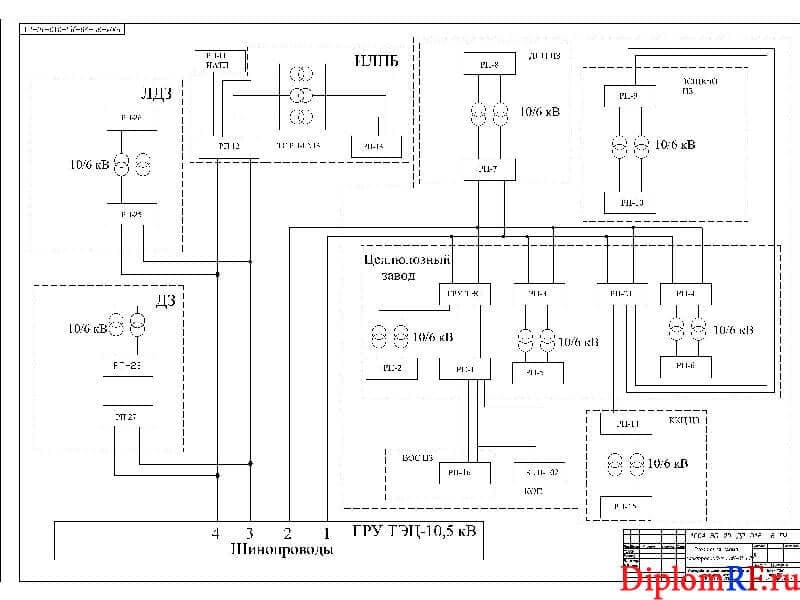

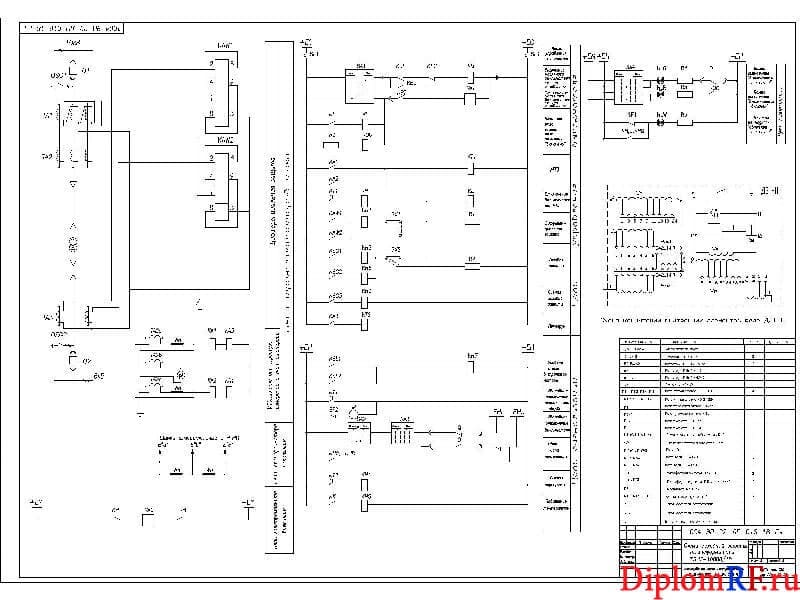

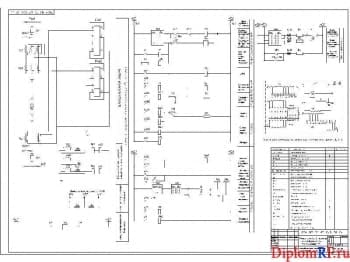

В графической части работы построена схема релейной защиты трансформатора.

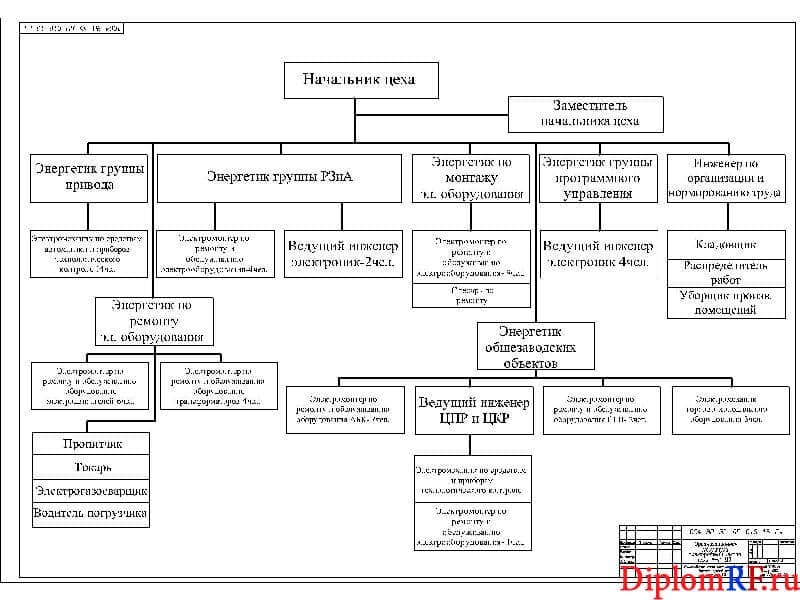

Разработана организационная структура и основные положения об электротехническом цехе предприятия. В результате проведенной реконструкции сократились непроизводительные потери времени и улучшилось качество ремонтов и техническое обслуживание оборудования электротехнологического.
В экономической части работы определена сметная стоимость на приобретение и монтаж электросилового оборудования. Выполнен экономический расчёт системы электроснабжения.
Проанализированы опасные и вредные производственные факторы в производственных подразделениях предприятия. Рассмотрены вопросы техники безопасности производственных процессов, которые учитывают работу персонала и оборудования в условиях данного предприятия. Разработаны мероприятия по нормализации санитарно - технических условий труда. Определен оптимальный режим труда и отдыха на предприятии. Разработана инструкция по охране труда электромонтера по ремонту и обслуживанию электрооборудования цехов Целлюлозного завода.
В дипломном проекте исследована схема электроснабжения варочного цеха целлюлозного завода. В первой части дипломного проекта раскрывается краткая характеристика всего предприятия и в том числе варочного цеха. Приведены данные о количестве обслуживающего технологического и электротехнического персонала варочного цеха, а также потребляемая мощность этого цеха, составляющая 25 МВА.
Во второй части проекта рассчитаны электрические нагрузки в сетях 0,4кВ, равные 18345 кВА, 6кВ-9689 кВА, 10кВ-31521 кВА, а также проведен проверочный расчет трансформаторов связи 10/6 кВ РП-3/5.
В третьей части проекта произведен расчет токов короткого замыкания на стороне 6-10кВ результаты которых приведены в таблице (3.1.) Произведена проверка установленного высоковольтного на РП-3 и РП-5 электрооборудования на термическую и электродинамическую устойчивость.
В специальной части дипломного проекта произведён расчёт основной – дифференциальной и дополнительных релейных защит трансформатора ТДНС-10000.
В пятом разделе проекта рассмотрена организационная структура и положение об электротехническом цехе, входящим в структуру целлюлозного завода. В разработке положения и структуры цеха принимали участие все заинтересованные подразделения ЦЗ. В результате тщательной разработки структуры и положения о цехе уменьшились непроизводительные потери времени и улучшилось качество ремонтов и обслуживания электротехнологического оборудования. В экономическом разделе дипломного проекта произведён экономический расчёт схемы электроснабжения, общая сметная стоимость в ценах 2005 года составила 18046306,5 рублей.
