Описание
В результате дипломного проекта было спроектировано электроснабжение ремонтно – механического цеха. Для дипломного проектирования требовалось выполнить: общую часть проекта, расчетную часть проекта, экономическую часть проекта, мероприятия по технике безопасности и графическую часть.
В общей части проекта была выполнена характеристика потребителей цеха, то есть все электроприёмники характеризовались по напряжению, по режиму работы, по роду тока, по степени бесперебойности. Также в общей части была описана однолинейная электрическая схема.
В расчетной части был произведен расчет электрического освещения, он произведен с целью выявления необходимой мощности на освещение цеха, а также необходимое количество светильников. Был произведён расчет электрических нагрузок, который произведён с целью выявления полной максимальной мощности цеха необходимой для последующего выбора трансформаторов. Выбрано компенсирующее устройство, необходимое для снижения реактивной мощности и повышения коэффициента мощности. Выбрана трансформаторная подстанции. Так как ремонтно – механический цех относится к потребителю второй категории по надежности, то на подстанции должно быть установлено два трансформатора. Были выбраны питающие и распределительные сети напряжением до 1000 В. В качестве распределительного шинопровода был выбран ШРА-73 с допустимой нагрузкой 250 А, а также были выбраны распределительные пункты, щиты освещение. Также к ним была выбрана защита от токов короткого замыкания и перегрузок.
Для выполнения защитных функций были выбраны автоматические выключатели с комбинированным расцепителем. Для защиты рабочего персонала был произведен расчет заземляющих устройств. В качестве проводникового материала необходимого для подключения электрооборудования, был произведён выбор проводов и кабелей. В ремонтно – механическом цехе электроснабжение выполнено по схеме блок “трансформатор-магистраль” . К достоинствам этой схемы можно отнести то, что перемещение технологического оборудования не вызывает переделок сети.
В экономической части был произведен расчет затрат на электроснабжение ремонтно – механического цеха.
В ходе дипломного проекта спроектирована однолинейная схема ремонтно – механического цеха, план подключения оборудования ремонтно - механического цеха с распределительными сетями. К этой схеме был указан перечень оборудования, находящегося в ремонтно – механическом цехе. План подключения электрического освещения и план КТП, разрез и контур заземления. Электроснабжение ремонтно - механического цеха было спроектировано с учетом всех условий, необходимых для надежной и безопасной работы.
Состав чертежей

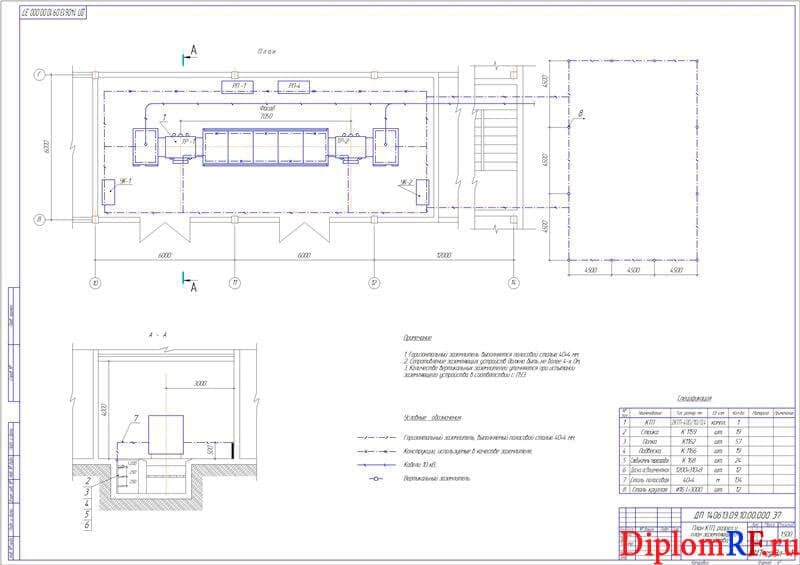

- Чертеж заземляющего устройства (формат А1)

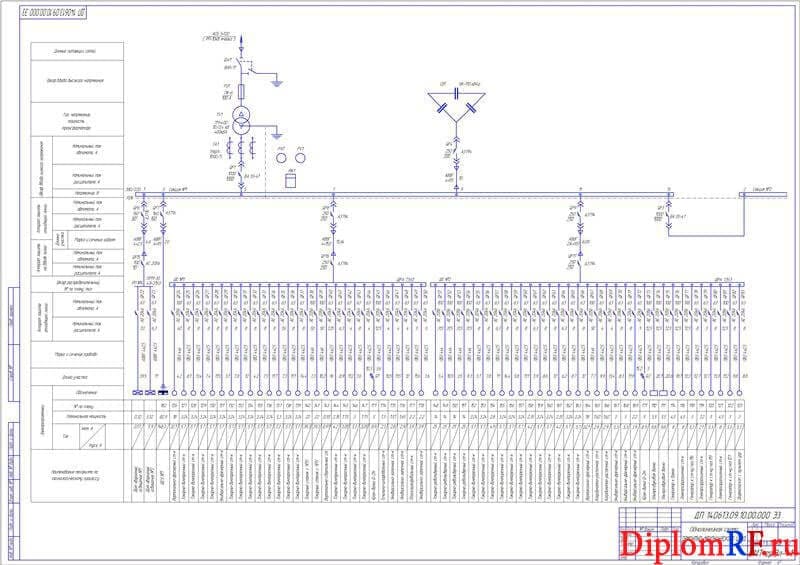

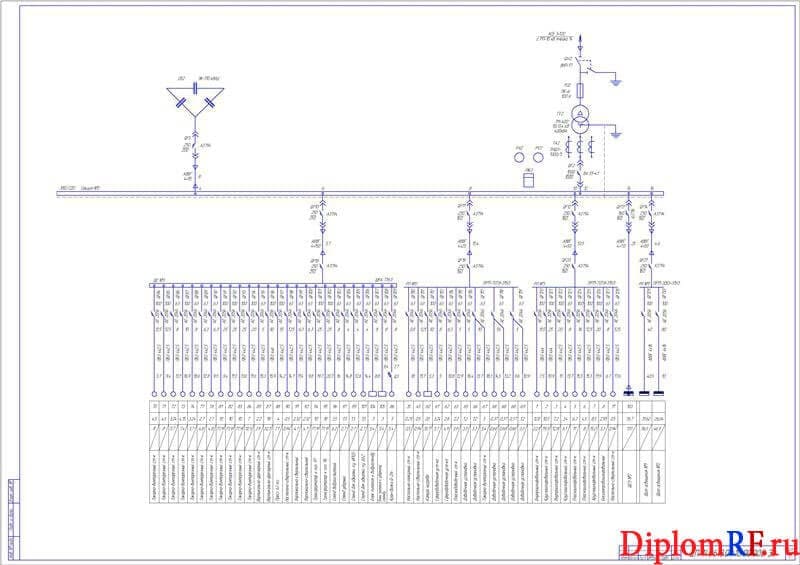

- Схема однолинейная ремонтно-механического цеха – 2 листа (формат А1)

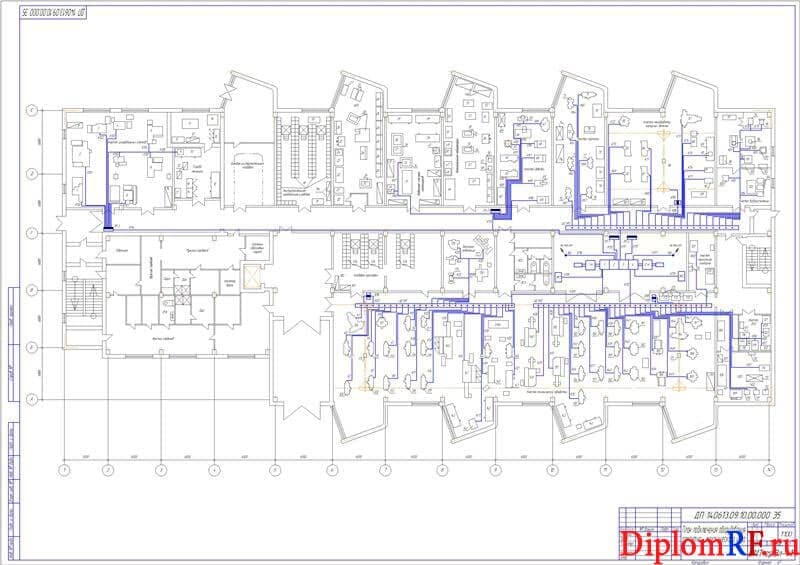

- Схема подключения оборудования ремонтно-механического цеха (формат А1)

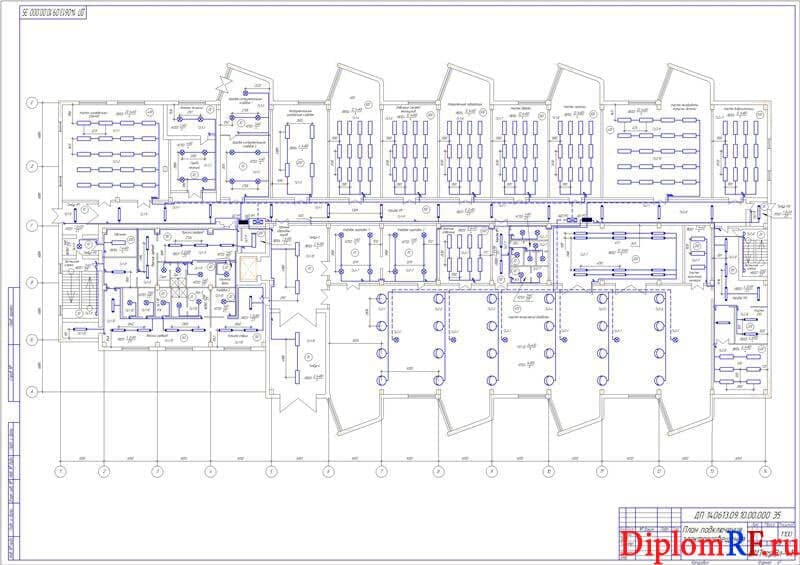

- Схема подключения электроосвещения (формат А1)
Содержание
Введение
1 Основная часть работы
1.1 Классификация электроприемников и основные потребители электроэнергии
1.2 Электросхема однолинейная
2 Специальная часть работы
2.1 Система освещения электрического с расчетами сети
2.2 Определение нагрузок электрических
2.3 Коэффициент реактивной мощности и его компенсация
2.4 Подбор подстанции трансформаторной
2.5 Схема электроснабжения с подбором электрооборудования
2.6 Схема электроснабжения с подбором проводов и кабелей
2.7 Определение сети заземления
3 Экономическая часть работы
3.1 Расчет основных затрат электроснабжения ремонтно-механического цеха предприятия
4 Мероприятия по усовершенствованию техники безопасности на предприятии
4.1 Факторы, обеспечивающие проведения безопасности работ со снятием напряжения
Заключение
Список литературы
В работе представлена роль электрооборудования на промышленных предприятиях. Отражена специфика монтажных работ по установке электрооборудования. Описаны задачи всемирного развития и использования возобновляемых источников энергии. Представлена классификация электроприемников, а также основные потребители источников электроэнергии. Построена схема однолинейная ремонтно-механического участка. Представлена классификация автоматических выключателей. Электроснабжение ремонтно-механического цеха осуществляется по двум линиям с РП 10 кВ ячейки 3 и 14. Для подключения распределительных пунктов, шинопроводов и электроприемников используются кабели марки АВВГ сечением 2,5...150 кв.мм и провода марки ПВ3 сечением 2,5...6кв.мм .
В специальной части работы представлена система электрического освещения на участке. Выполнены расчеты по методу коэффициента использования, в том числе определена высота подвеса светильников, расстояния. Прописаны основные требования при выборе осветительных приборов на участке. Сделаны расчеты типа и количества светильников, расчеты коэффициента запаса, отражения стен, потока каждого светильника. Выбрана мощность каждого осветительного прибора и определена мощность, затрачиваемую на освещение ремонтно-механического участка предприятия. Определены электрические нагрузки с расчетом коэффициента использования, рабочей мощности, активной мощности электроприемников, коэффициента максимума и другие расчеты по каждому технологическому оборудованию. Компенсация реактивной мощности и повышение коэффициента мощности, имеет большое значение и является частью общей проблемы повышения КПД работы систем электроснабжения и улучшения качества отпускаемой потребителю электрической энергии.
Определены коэффициенты заполнения по активной нагрузке за рабочую смену и мощность, которую необходимо скомпенсировать. Прописаны технические данные компенсирующих устройств с определением реактивной мощности устройства до и после компенсации, величины добавочной активной мощности до и после компенсации. Сделан выбор трансформаторной подстанции с описанием технических данных для выбора. Определена средняя мощность нагрузки, мощность и количество трансформаторов. Спроектированы несколько вариантов с расчетом максимального коэффициента загрузки по каждому варианту. Сделан расчет значения эквивалентной охлаждающей температуры. Представлена сравнительная характеристика допустимых коэффициентов загрузки с максимальными.
Подобран тип трансформатора с определением потерь активной мощности. Выполнены расчеты годовых потерь энергии в трансформаторах, стоимость потерь, срока окупаемости. Построена схема электроснабжения с подбором электрооборудования. Дана классификация автоматических выключателей. Построена схема электроснабжения с выбором необходимого количества проводов и кабелей. Представлена классификация кабелей по различным признакам. Определена сеть заземления с построением схемы расположения заземлителя. Выполнен расчет удельного сопротивления грунта с учётом коэффициентов учитывающих высыхания грунта летом и промерзание зимой.
В экономической части работы сделан расчет основных затрат по электроснабжению ремонтно-механического участка предприятия. Построена калькуляция затрат на покупку электрооборудования. Определены затраты на монтажные работы для автоматического выключателя, затраты на монтаж электрооборудования, транспортировку, заработную плату и выслугу лет рабочих, общезаводские и цеховые расходы, прибыли. Произведен расчет отпускной цены предприятия.
В разделе техники безопасности отражены факторы, обеспечивающие проведения безопасности работ со снятием напряжения.
