Конструктивная разработка стенда для ремонта V-образного ТНВД автомобиля КамАЗ

Описание

В проекте выполнена разработка конструкции стенда для ремонта ТНВД автомобиля КамАЗ и организационно-технических мероприятий по совершенствованию ТО и ремонта МТП на предприятии.

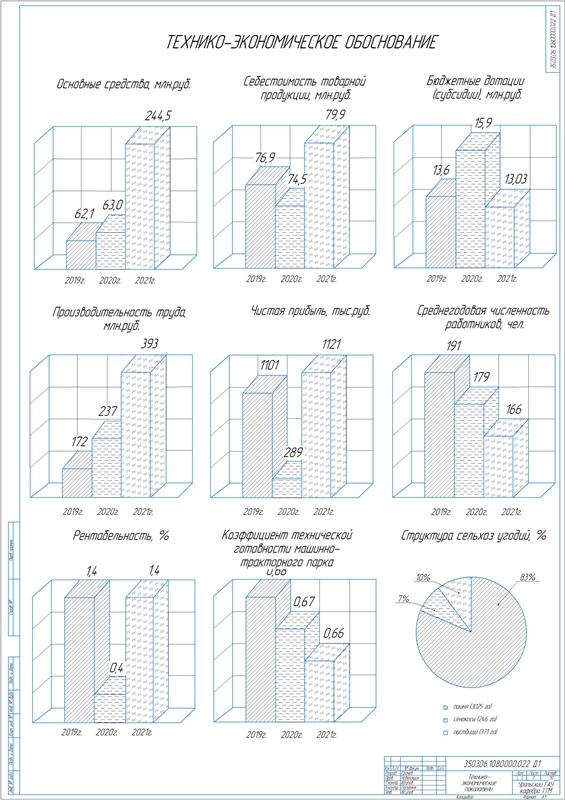

Составлено технико-экономическое обоснование проекта.

Описано местоположение и общие сведения сельскохозяйственного предприятия.

Основной отраслью предприятия является животноводство, конечной продукцией которой является производство молока и мяса КРС. Так же на предприятии развиты отрасли растениеводства и животноводства. Производятся корма для обеспечения внутренних потребностей хозяйства, а также на реализацию. Предприятие имеет собственные пахотные угодья и молочно-товарную ферму, на которой размещено поголовье крупнорогатого скота. Основная продукция представлена молоком, мясом, картофелем, овощами и продуктами переработки молока – пастеризованным молоком и творогом.

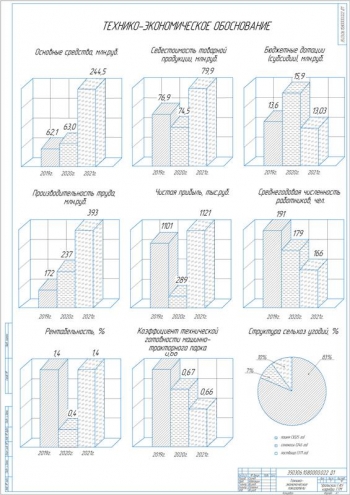

Рассмотрена структура земельного фонда и посевных площадей, показатели производственной деятельности предприятия.

Изучен состав машинно-тракторного парка и ремонтно-обслуживающая база.

Сделаны общие выводы и обоснование работы.

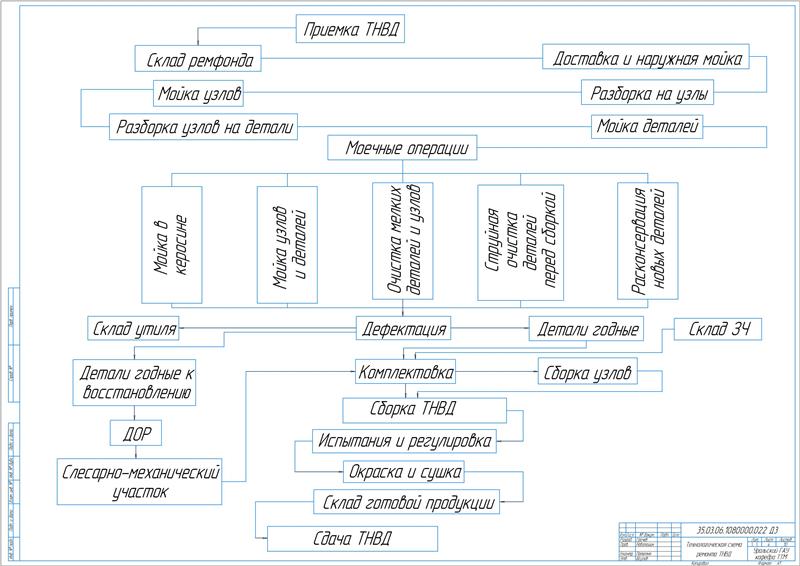

С целью улучшения организации работ по ТО и ремонту на предприятии предлагается выполнить организацию проведения технического обслуживания на стационарном пункте с использованием средств диагностики, укомплектования штата специалистов и современного технологического оборудования.

Проведена разработка организационно-технических мероприятий.

Описаны мероприятия по совершенствованию ТО и ремонта МТП. Предлагается:

• Разработка программы инженерно-технической поддержки стабилизации работы ремонтной мастерской, направленной на предотвращение простоев МТП предприятия, увеличение отдачи потенциала ремонтного персонала и производственно-технических баз
• Техническое перевооружение участков, цехов, отделений ремонтной мастерской
• Усиление контроля за узлами двигателя, в особенности за топливной системой

Приведено обоснование объема ремонтных работ с определением количества ремонтов, периодичности их проведения для тракторов, комбайнов и других сельскохозяйственных машин.

1. Сделан расчет общей трудоемкости ремонтов и технических обслуживаний за год с учетом дополнительных работ, равной 32999,5 чел.×ч.
2. При расчете штата определена общая численность работающих – 28 чел.

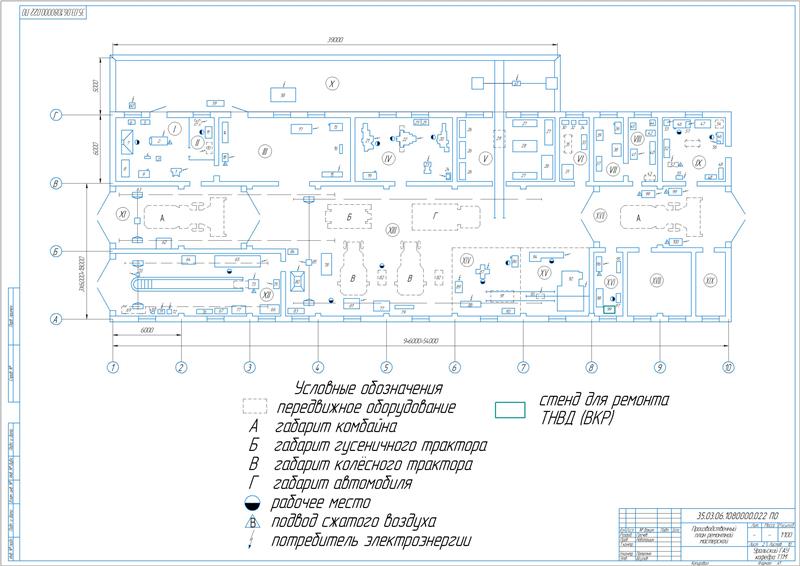

3. Сделан расчет площади ремонтной мастерской, которая составляет 487 м².

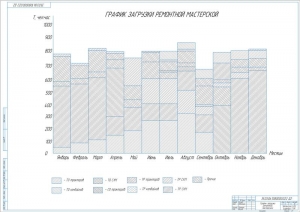

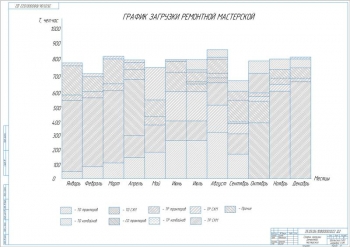

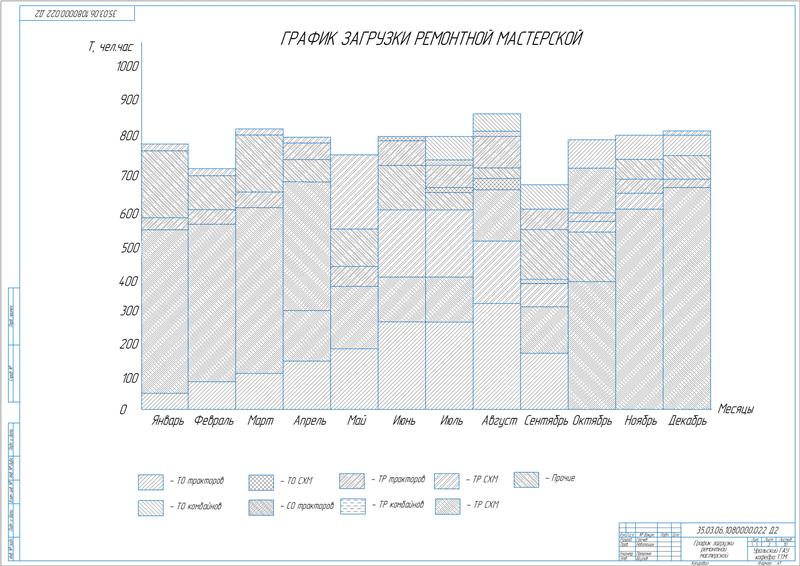

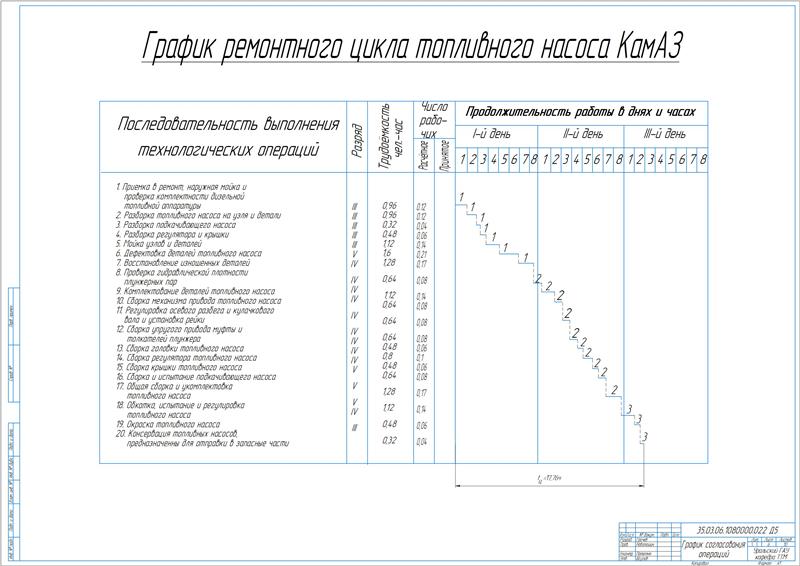

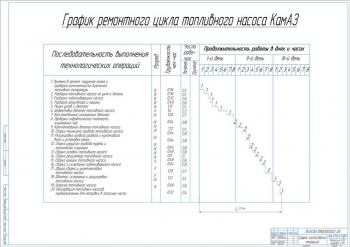

4. Выполнено планирование загрузки ремонтной мастерской с описанием составления календарного плана и графика.

Произведена разработка стенда для ремонта V-образных ТНВД.

Приведено обоснование конструктивной разработки.

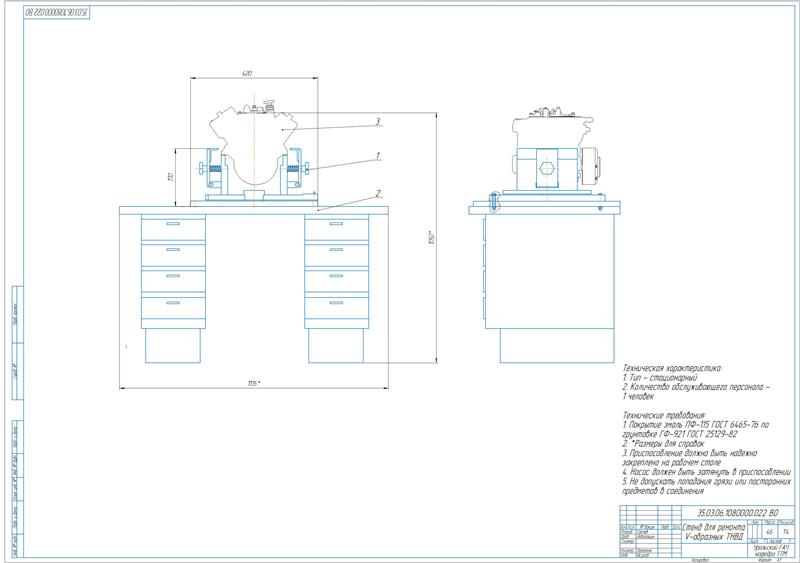

В проекте предлагается внедрение стенда для ремонта, сборки и разборки V-образных топливных насосов в стационарном варианте.

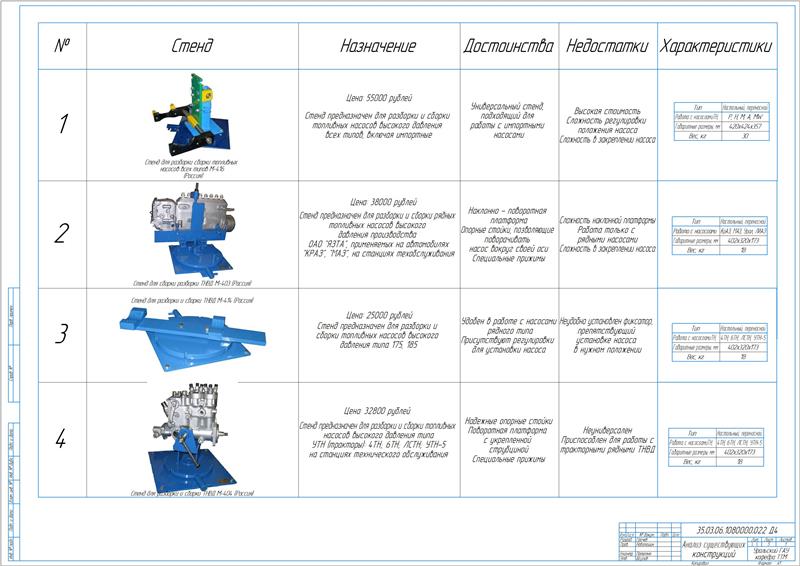

Проведен анализ существующих приспособлений, в ходе которого рассмотрены конструкции стендов: для сборки-разборки насосов всех типов, для сборки-разборки насосов М-403, М-414, М-404.

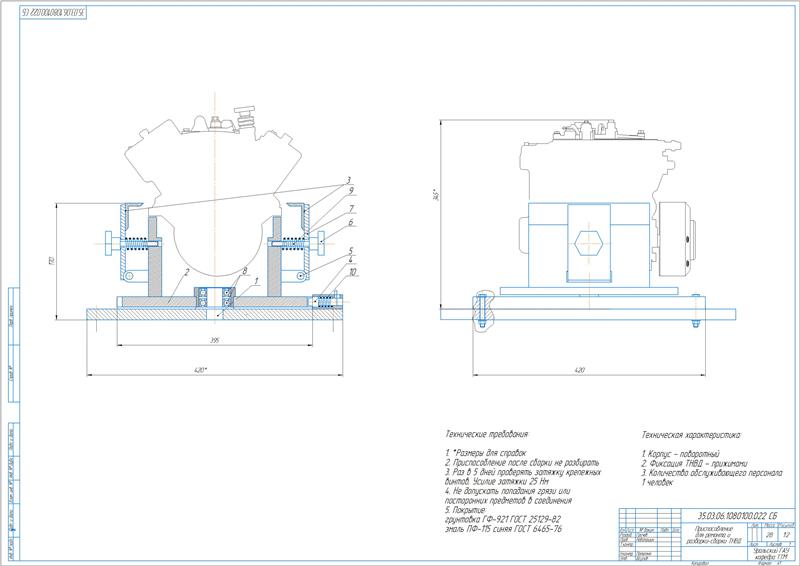

Описано устройство предлагаемого приспособления.

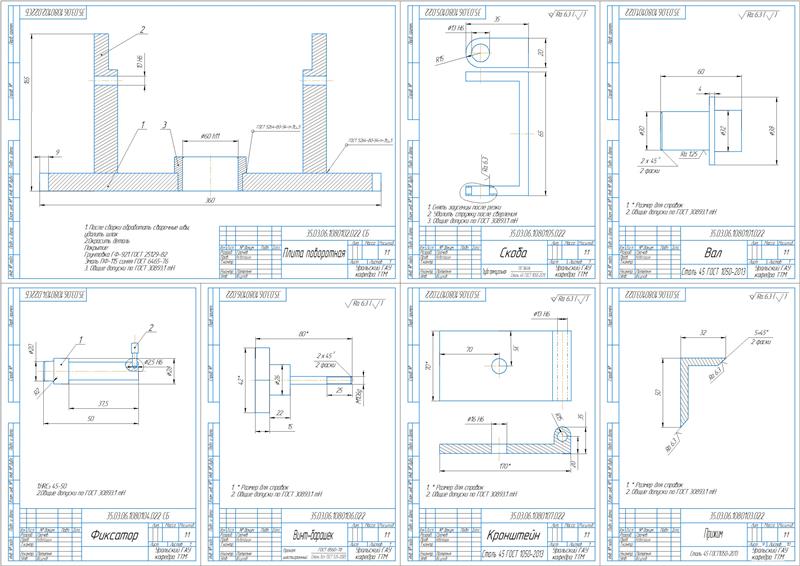

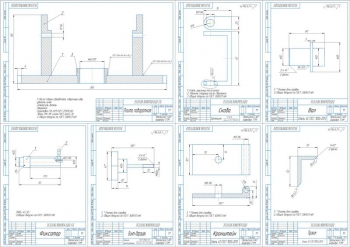

Посредством устройства выполняется фиксация насосов в стационарном положении. Конструкция выполнена из поворотного вала, поворотной платформы, специальных прижимов, фиксатора поворотной платформы, скобы, винта-барашка, кронштейна, подшипника и пружин. Установка основания выполнена на стол-верстак с закреплением четырьмя болтами. На основании смонтирована поворотная платформа и фиксатор ее поворота. На платформе размещены плиты со специальными прижимами.

Принцип действия. Насос, требующий ремонта, устанавливается в приспособление стенда и фиксируется прижимами. Расположение приспособления выполнено в центре верстака, за счет чего обеспечивается свободный доступ к деталям. Выставляется удобное для работы положение платформы и производятся операции по ремонту, сборке иди разборке.

Составлена инструкция по эксплуатации.

Произведен расчет элементов конструкции на прочность.

В ходе расчета болта М14 на прочность, смятие и срез резьбы определены параметры:

1. Аналогичные расчеты проведены для винта-барашка, болтового соединения и фиксатора.
2. При расчете сварного шва поворотной плиты на прочность определена его длина 41 мм и толщина 4 мм.
3. Проведен анализ безопасности работы стенда для ремонта V-образных ТНВД.
4. Приведено описание охраны окружающей среды.

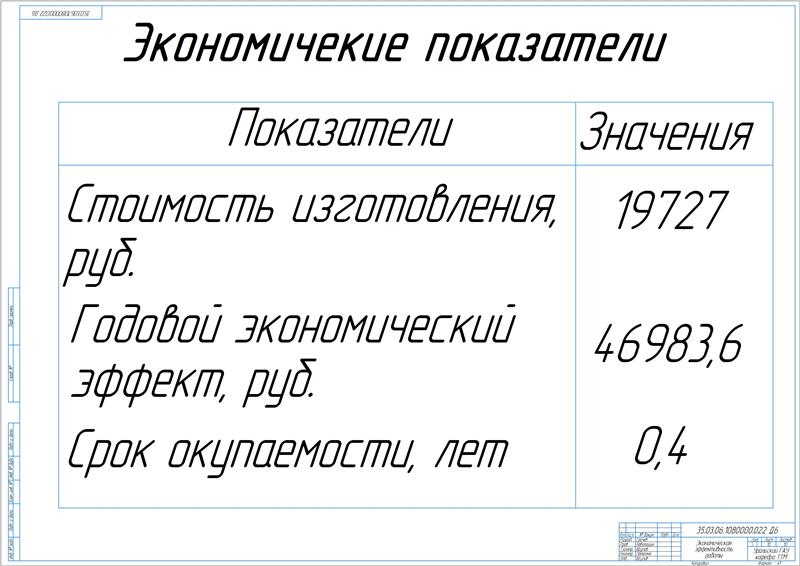

Выполнено определение экономической эффективности работы с расчетом капитальных вложений в конструкцию в сумме 19727 руб, годового экономического эффекта от внедрения разработки – 46983,6 руб и срока окупаемости 4,8 месяца.

В работе спроектирована конструкция стенда для ремонта V-образных ТНВД автомобиля КамАЗ и разработаны организационно-технические мероприятия по усовершенствованию ТО и ремонта МТП на предприятии.

Пояснительная записка (в программе Word): 90 страниц, 6 рис., 26 таблиц, 35 литературных источников
