Реконструкция ремонтной мастерской с усовершенствованием сварочных работ

Состав чертежей

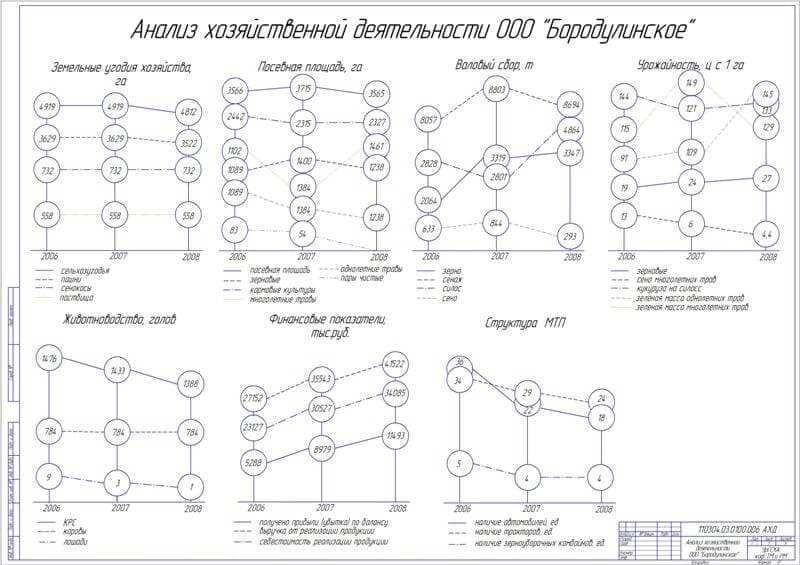

1. Плакат анализа хозяйственной деятельности ООО «Бородулинское» А1

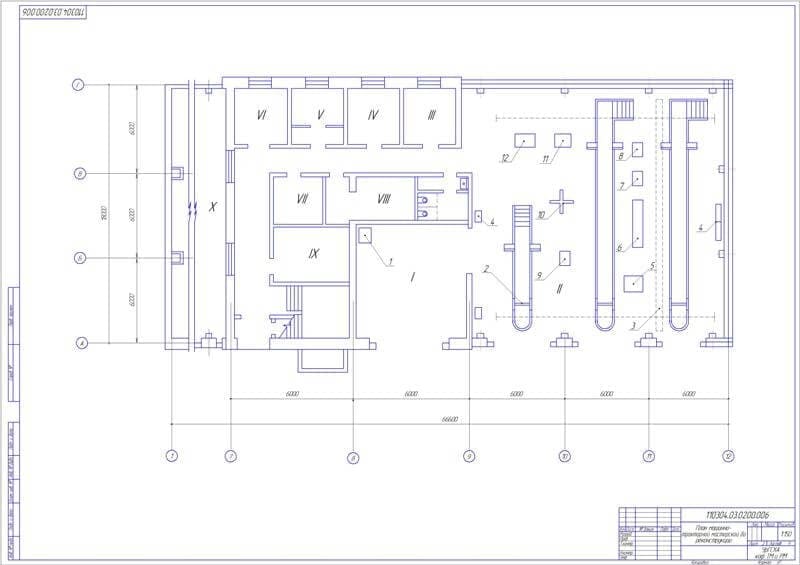

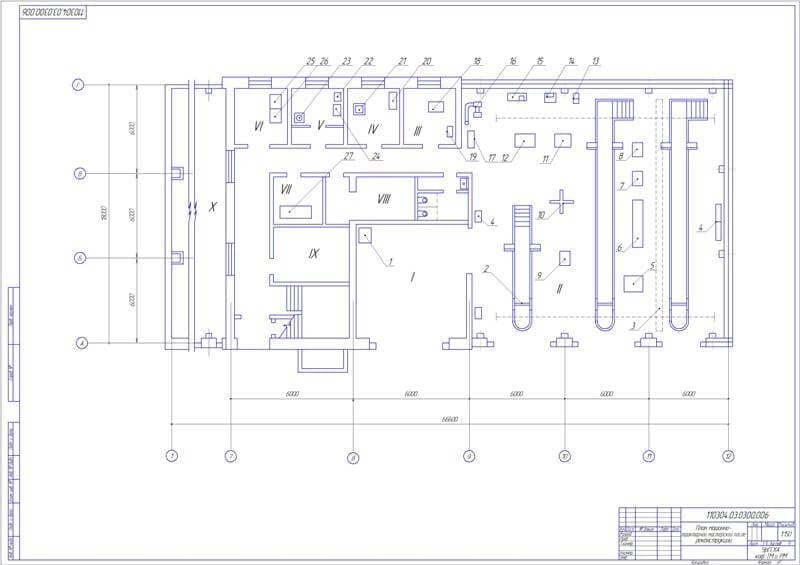

2. Чертёж плана машинно-тракторной мастерской до и после реконструкции 2хА1

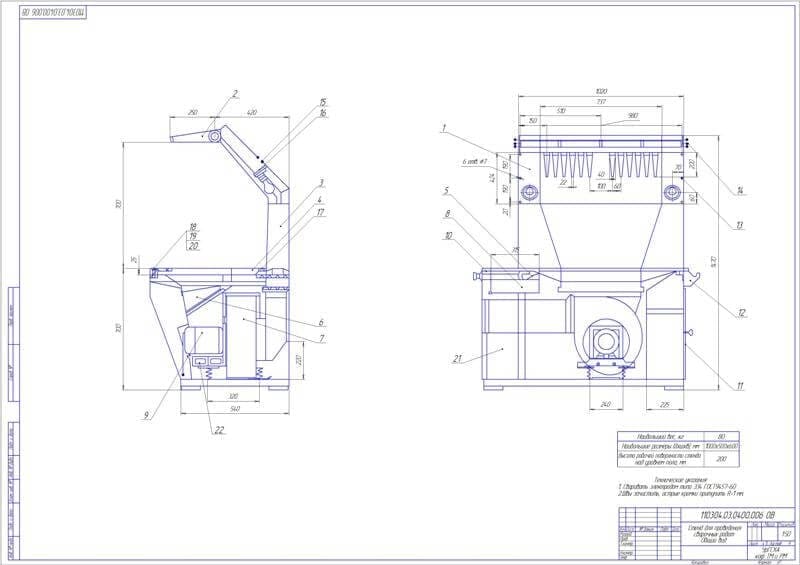

3. Общий вид стенда для проведения сварочных работ А1

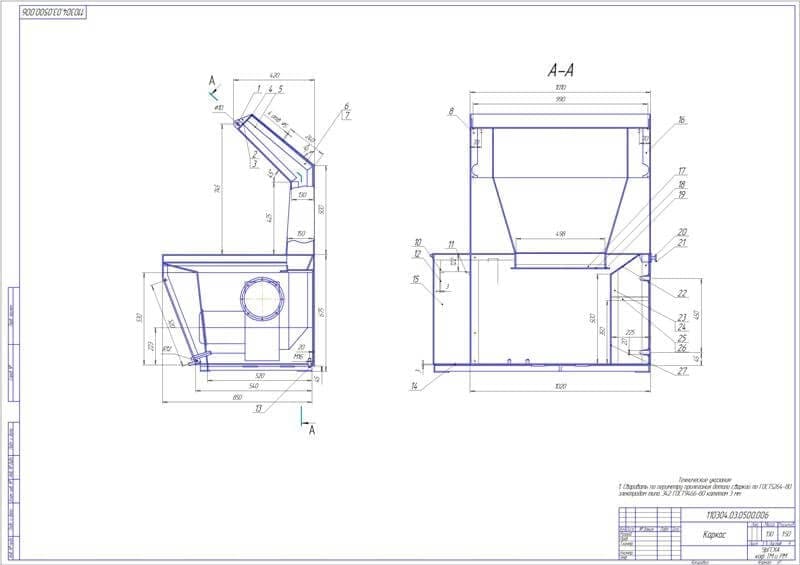

4. Чертёж сборочный каркаса А1

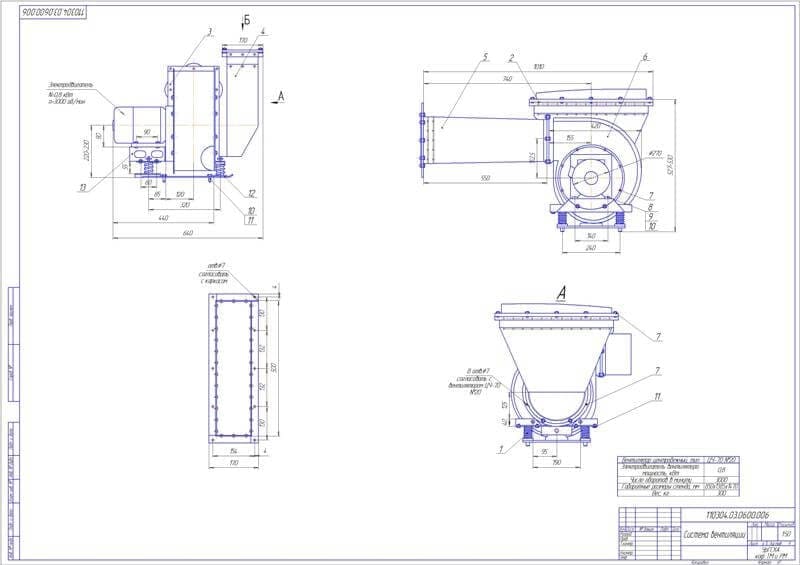

5. Система вентиляции А1)

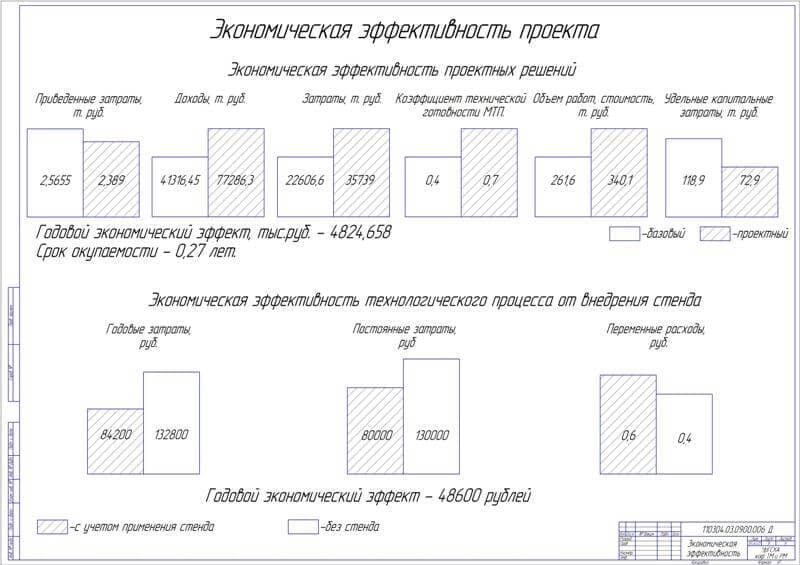

6. Плакат экономической эффективности А1

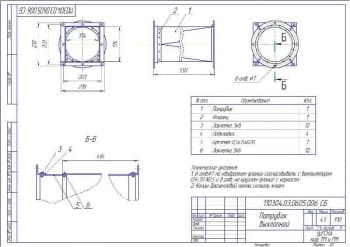

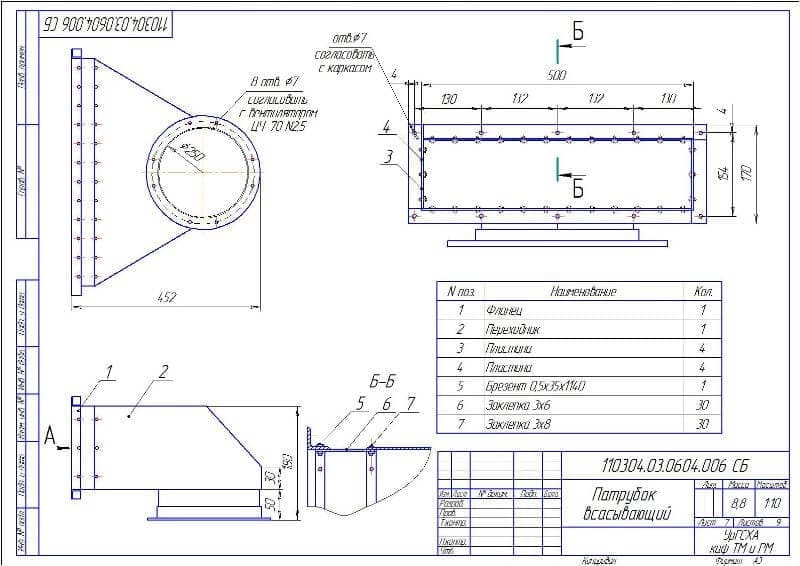

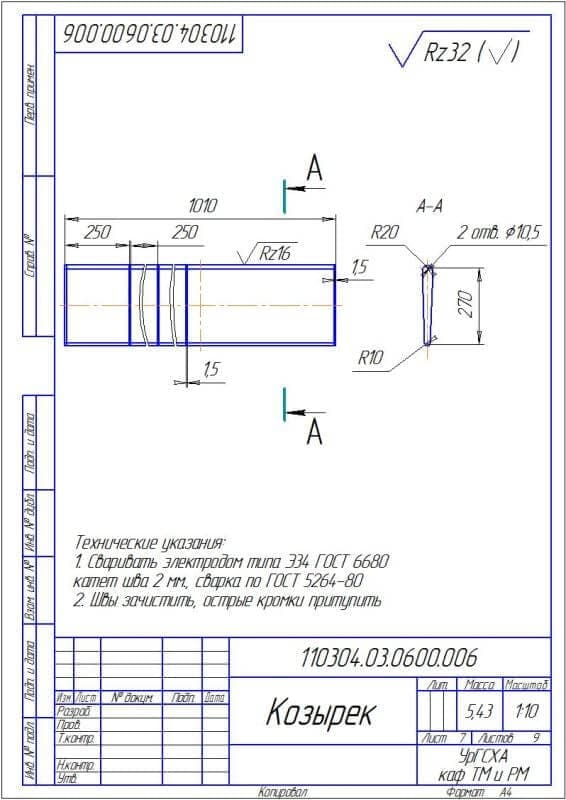

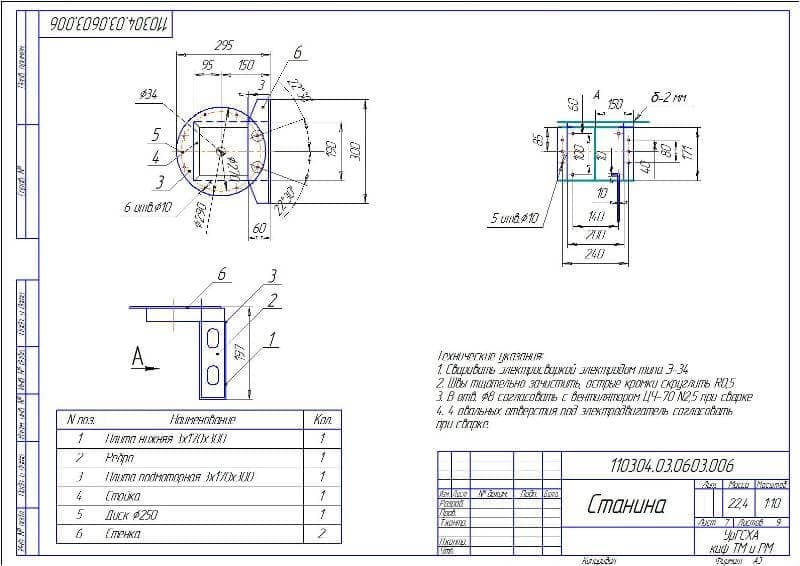

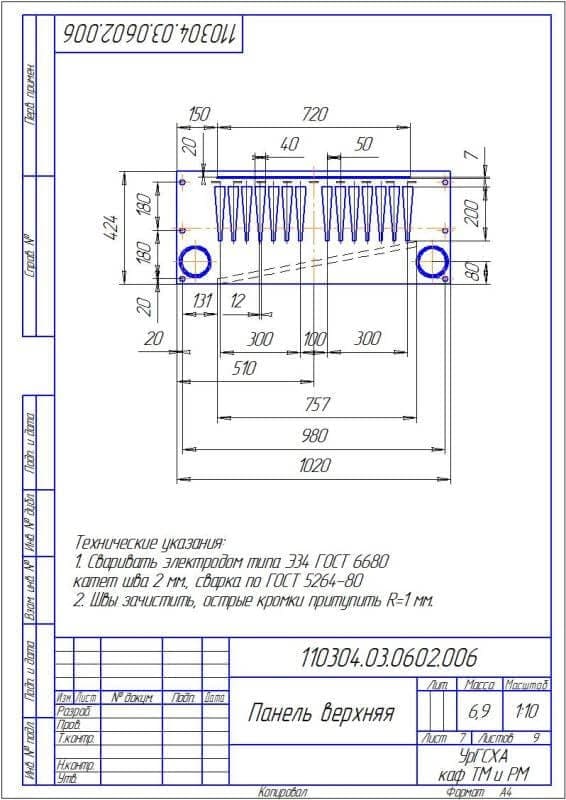

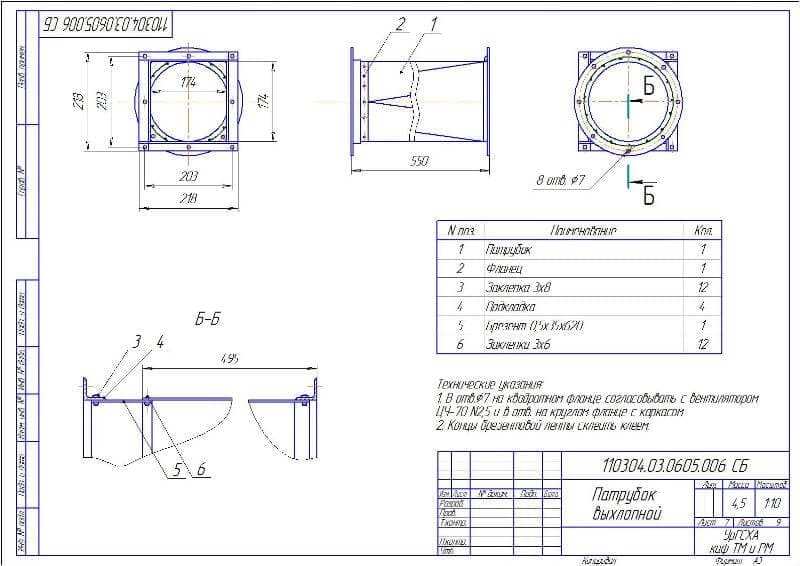

7. Детали конструкции: панель верхняя А4, козырек А4, патрубок выхлопной А3, патрубок всасывающий А3, станина А3

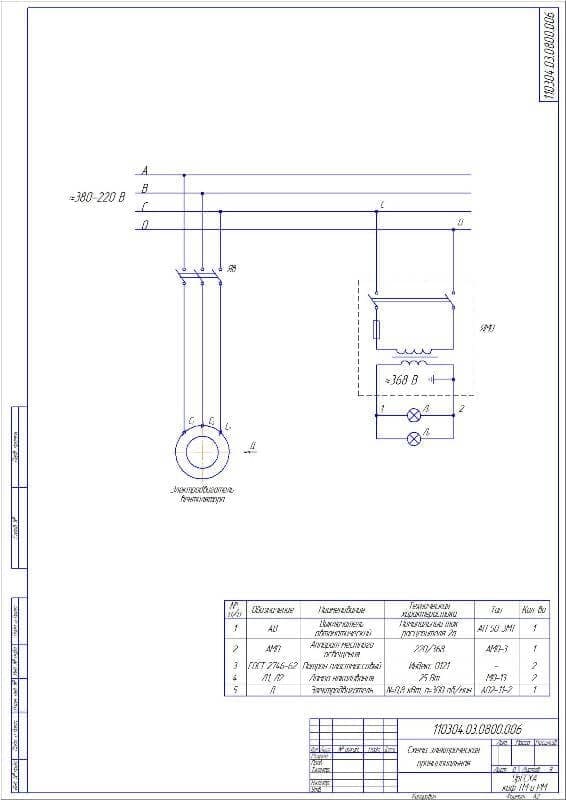

8. Чертёж электрической схемы А2

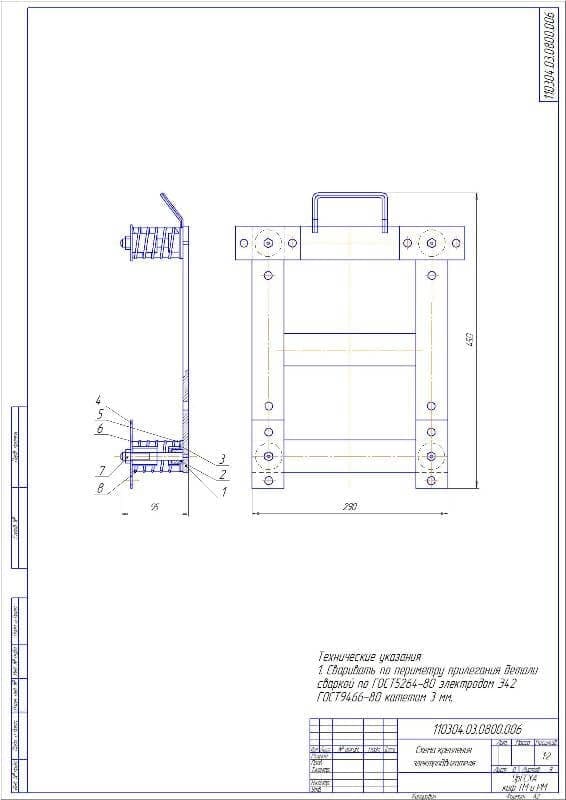

9. Схема крепления электродвигателя А2

Описание

 В выпускной квалификационной работе произведен анализ проекта реконструкции ремонтной мастерской ООО «Бородулинское» Сысертского района. Проанализирована хозяйственная деятельность ООО «Бородулинское» Сысертского района Свердловской области (дана краткая характеристика предприятия, рассмотрены вид деятельности, численный состав, организационная структура предприятия, основные финансово-экономические и хозяйственные характеристики деятельности предприятия, а также способы увеличения прибыли и рентабельности.

Определена оптимальная программа ремонтных и обслуживающих работ. Разработана технологическая планировка производственного корпуса ремонтной мастерской ООО «Бородулинское». Рассчитаны годовой действительный режим работы, количество производственных рабочих и производственная площадь мастерской. Определены штат работников мастерской и количество постов в каждом производственном отделении. Распределена трудоемкость по участкам мастерской.

В конструктивной части приведены обоснование проекта, классификация способов восстановления деталей и их роль в повышении качества ремонта машин. Произведен расчет усилия сварных швов каркаса стенда, теплопередачи в воздуховоде (отсос), при проведении сварочных работ, на прочность вала центробежного вентилятора, на жесткость каркаса стенда, расчет и выбор вентилятора.

Рассмотрена безопасность жизнедеятельности на производстве, а именно: правила техники безопасности на предприятии, электробезопасность, пожаробезопасность, инструкция по технике безопасности при работе на нагревательной установке, безопасность жизнедеятельности в чрезвычайных ситуациях.

Приведена охрана окружающей среды (в современных условиях развития народного хозяйства и в ООО «Бородулинское» Сысертского района Свердловской области, а также даны рекомендации по охране окружающей среды и проведена экологическая экспертиза внедрения разработки сварочного стола).

Определены экономические эффективности реконструкции машинно-тракторной мастерской, проектных решений, вычислены капитальные вложения в реконструкцию МТМ, дана экономическая оценка технологического процесса и внедрения в производство стенда для проведения сварочных операций.

Проведен анализ и дана критическая оценка современных конструкций уплотнительных устройств и существующих методов исследований их работоспособности. Показа перспективность УПС с полиамидными элементами. Выполнены теоретические исследования по распределению давления и фактической толщине жидкостной пленки в зазоре между уплотнительными поверхностями, а также получены зависимости для определения величины утечки при различных режимах нагружения. При этом путем использования контактно-гидродинамической теории смазки параметры статистических и динамических нагрузок, контактные деформации поверхностей и изменение свойств рабочей жидкости при высоких давлениях. Разработана техническая документация на литьевые формы уплотнений. Предложена методика расчета полиамидных уплотнений типа «чехол-манжет».

В результате экспериментальных исследований установлен оптимальный режим стабилизации размеров полиамидных «чехол-манжет» на стадии их проектирования. Экспериментальные исследования работоспособности и ресурса УПС подтвердили правильность основных теоретических зависимостей.

Таким образом, все основные задачи, поставленные в данной работе, можно считать решенными.
