Описание

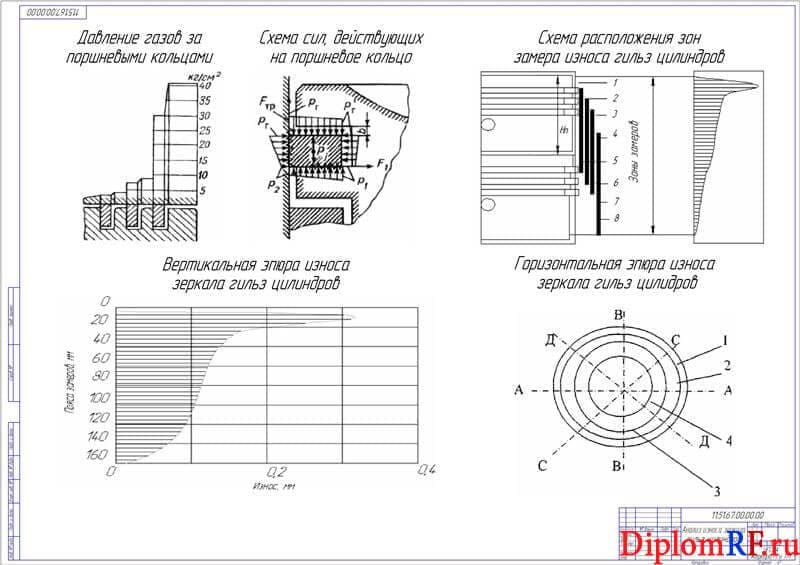

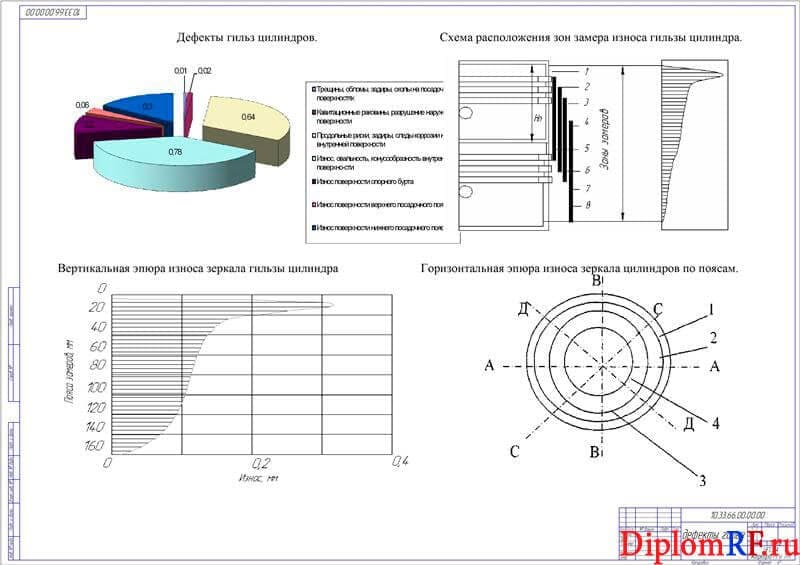

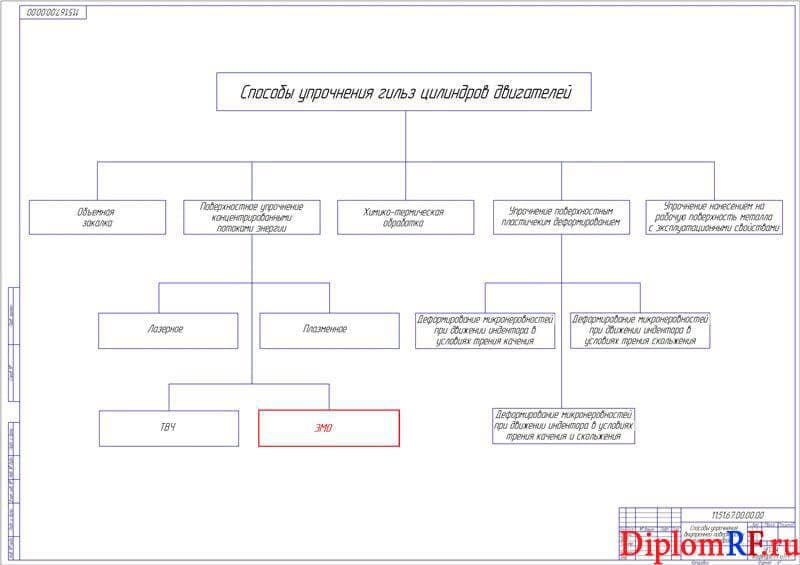

В работе дана оценка условиям эксплуатации гильз цилиндров в двигателях внутреннего сгорания, а также способы увеличения износостойкости деталей. Представлены основные дефекты гильз, и принцип работы. Изображена схема сил, действующих на поршневое кольцо, а также схематично давление газов за поршневыми кольцами. Дана оценка износа гильз цилиндров с изображением схемы расположения зон замера износа гильз. Построена горизонтальная и вертикальная эпюры износа зеркала цилиндров по поясам. Представлена характеристика зон поясов износа. Приведены способы упрочнения для внутренней поверхности гильз цилиндра с подробной характеристикой по каждому способу.
Спроектирован технологический процесс ремонта гильз на основе электромеханической обработки.

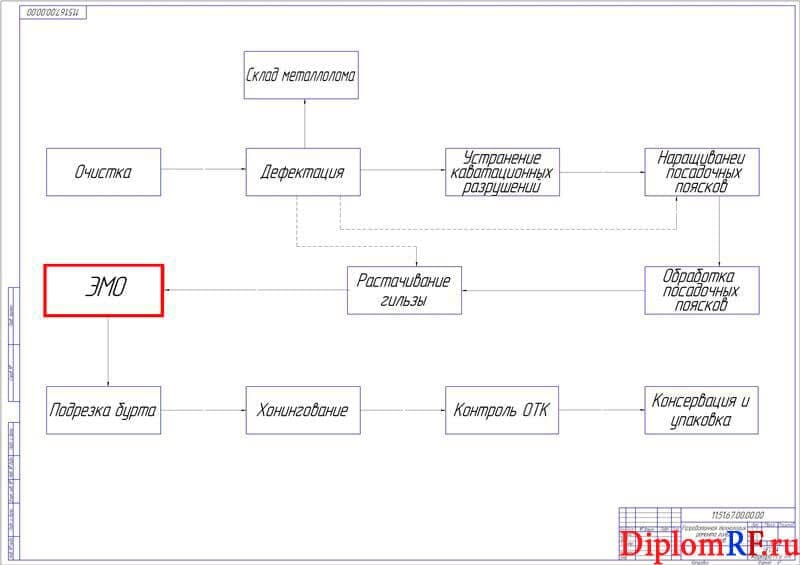

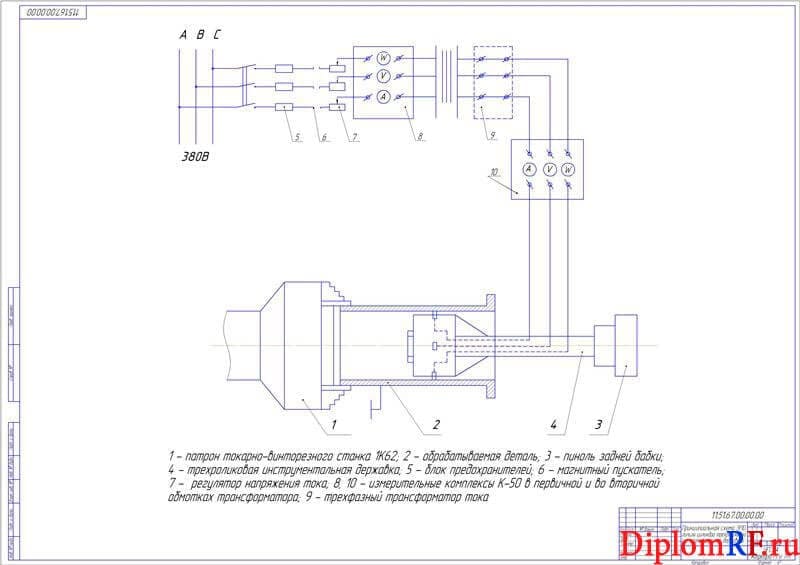

Графически изображена схема приспособления для крепления гильз при хонинговании с описанием режима хонингования. Построена маршрутизация технологического процесса восстановления гильз цилиндров. Представлены существующие технологии электромеханического упрочнения гильз. Построена схема электромеханической установки на базе токарно-винторезного станка с приведенными достоинствами и недостатками данной системы. Предложена технология электромеханического упрочнения гильз с построением принципиальной схемы и принципа работы силовой установки. Отражена по данному процессу маршрутизация технологического процесса ремонта гильз.
В конструкторской части ВКР разработано устройство инструментальной державки для ЭМУ гильз цилиндров. Представлена характеристика существующих конструкций приспособления, с подробным описанием и графическим изображением. Проведена оценка обоснованности проектируемой конструкции с описанием элементов данного приспособления. Определены технологические параметры с расчетами величин контактной площадки при ЭМО, усилия, действующего на цилиндр со стороны ролика. Сведение расчетов в единую аналитическую таблицу с определением абсолютной и относительной ошибки выполненных расчетов. Построена схема для определения величины контакта по горизонтальной и вертикальной плоскости.

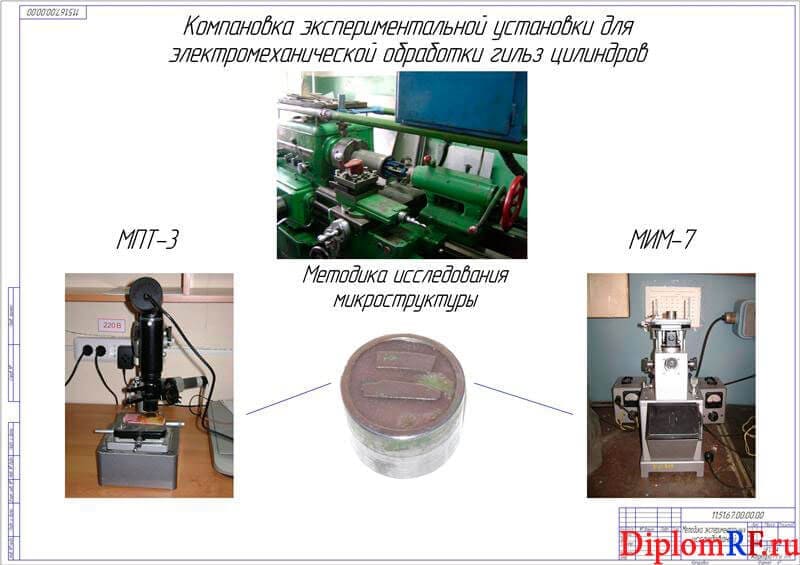

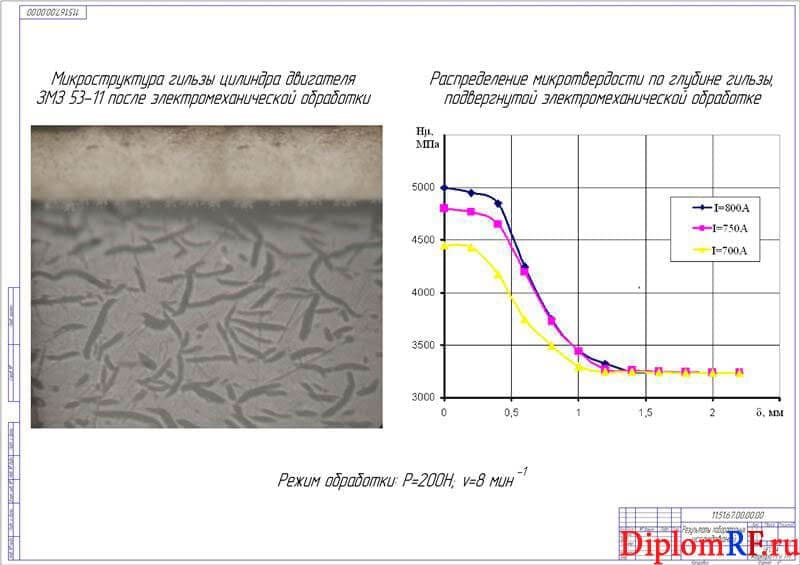

Выполнены расчеты основных конструктивных элементов приспособления, в том числе расчет пружины, болтового соединения с построением расчетной схемы. Приведено технологическое оборудование и инструмент. Выполнена компоновка экспериментальной установки ЭМУ гильз цилиндров. Приведена методика осуществления лабораторных исследований для оценки качества и прогнозирования работоспособности устройства. Сделаны расчеты нагрузки на индентор. Представлены результаты проведенных лабораторных исследований и анализ процессов изменения микроструктуры слоя. Построен график распределения микротвердости после ЭМУ гильз цилиндров в зависимости от силы тока.
В разделе техники безопасности проведена оценка условий труда на предприятия. Проведены инструктажи по технике безопасности. Описано влияние модернизации оборудования на условия и безопасность труда. Выполнен расчет вентиляции участка для ЭМО с определением суммарного количества избыточной теплоты, кратности воздухообмена, плотности воздуха, мощности электродвигателя для системы вентиляции. Описаны основные требования пожарной безопасности и потребность в средствах пожаротушения. Представлена экологичность представленной работы.

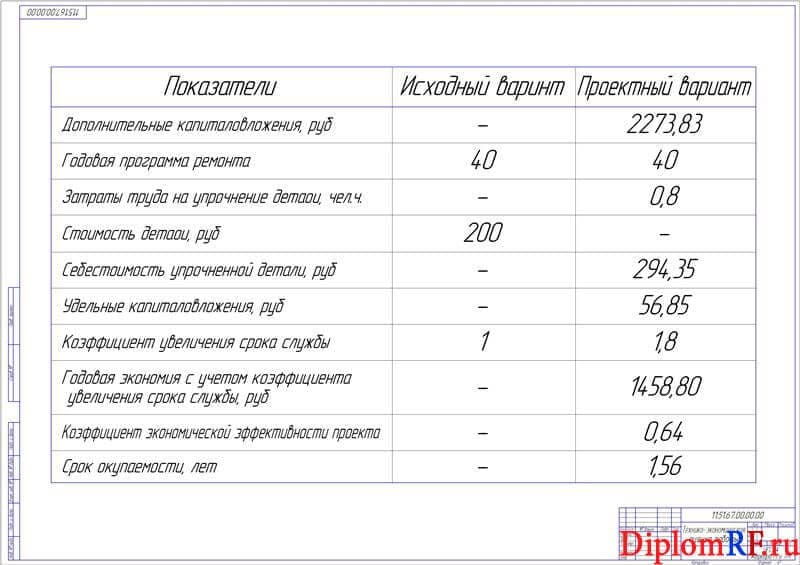

В экономическом разделе дано технико-экономическое обоснование проекта с определением затрат на изготовление данной державки, ожидаемой годовой экономии от снижения себестоимости процесса обработки гильз цилиндров после ее внедрения в производство, срока окупаемости капитальных вложений, годового экономического эффекта и расчет основных технико-экономических показателей. Представлена сравнительная характеристика исходного и проектируемого варианта по технико-экономическим показателям. Сделаны выводы по проведенному аналитическому исследованию.
