Содержание
ВВЕДЕНИЕ
1. Сущность дипломной работы и ее обоснование
1.1 Оценка влияния на эффективные показатели двигателей
1.2 Рекомендации по улучшению эффективных показателей
2. Расчет ТЕПЛОВОЙ И ДИНАМИЧЕСКИЙ ДВИГАТЕЛЯ Д-144
2.1 Техническая характеристика двигателя
2.2 Технология процесса впуска
2.3 Технология процесса сжатия
2.4 Технология процесса сгорания
2.5 Технология процесса расширения
2.6 Технология процесса выпуска
2.7 Расчет индикаторных и эффективных показателей
2.8 Сущность теплового баланса двигателя
2.9 Индикаторная диаграмма
2.10 Кинематика двигателя Д-144
2.11 Динамические изменения двигателя Д-144
3. КОНСТРУКТОРСКАЯ ЧАСТЬ работы
3.1 Процесс технического обслуживания топливного насоса высокого давления
3.2 Характеристика существующих конструкций стендов для ремонта и регулировки топливной аппаратуры дизелей
3.3 Разработка конструкции стенда
3.4 Определение основных конструктивных элементов стенда
4. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
4.1 Требования по безопасности проекта
4.2 Экология проекта
5. Оценка экономической эффективности работы
Заключение
ЛИТЕРАТУРА
ПРИЛОЖЕНИЯ
Состав чертежей

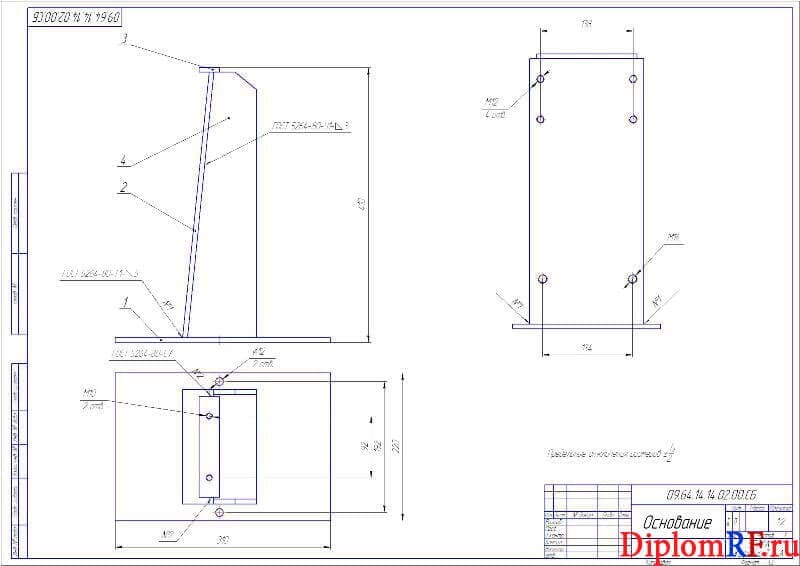

- Основание деталь А2

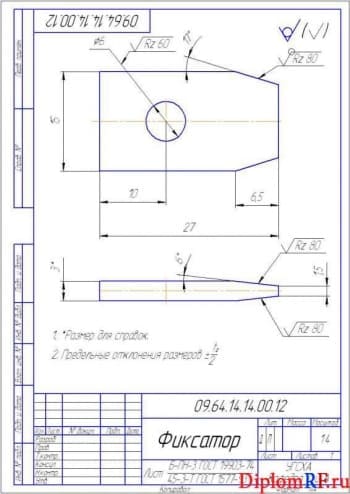

- Чертеж фиксатора А4

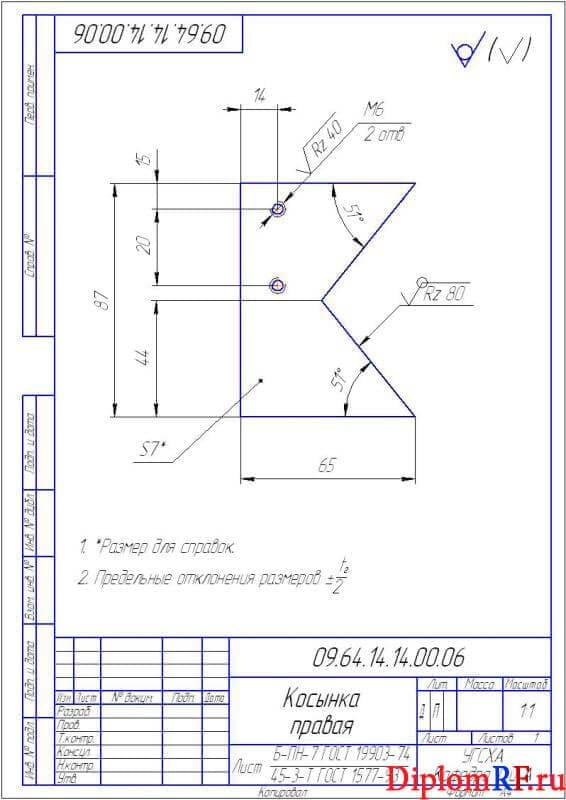

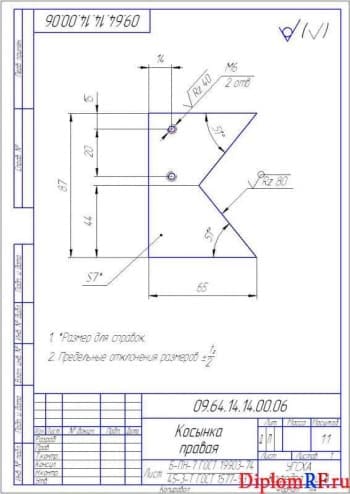

- Косынка правая А4

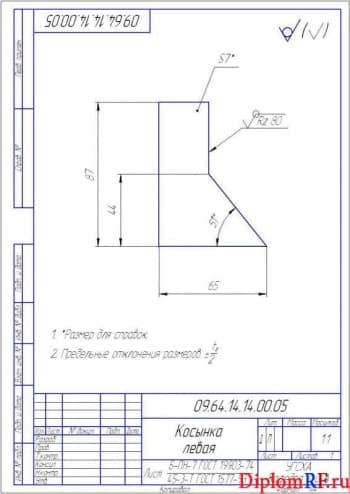

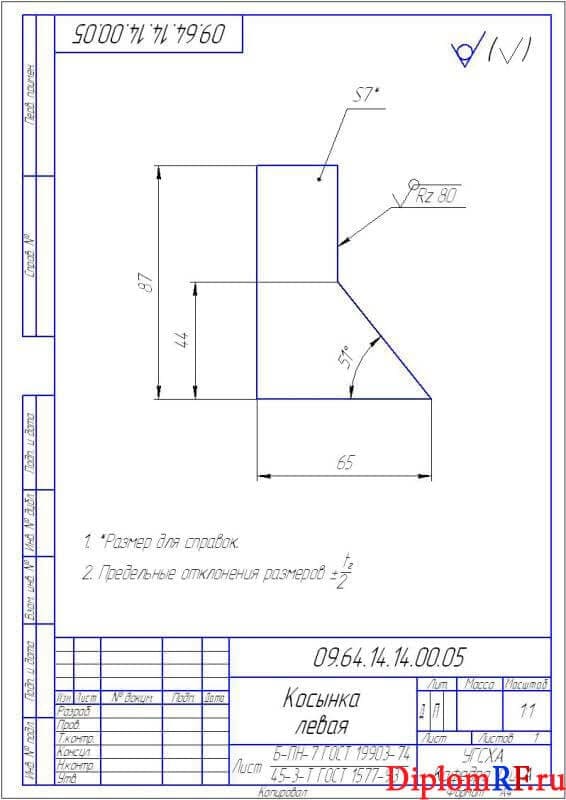

- Косынка левая А4

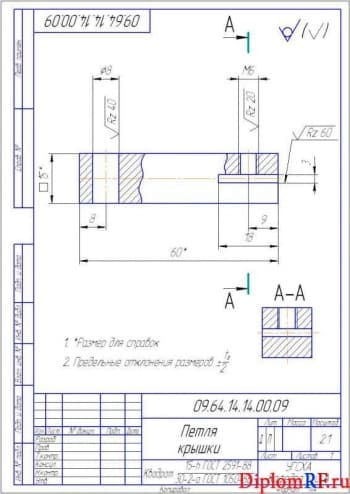

- Петля крышки А4

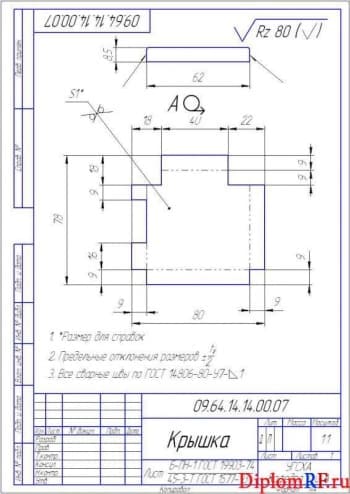

- Крышка деталь А4

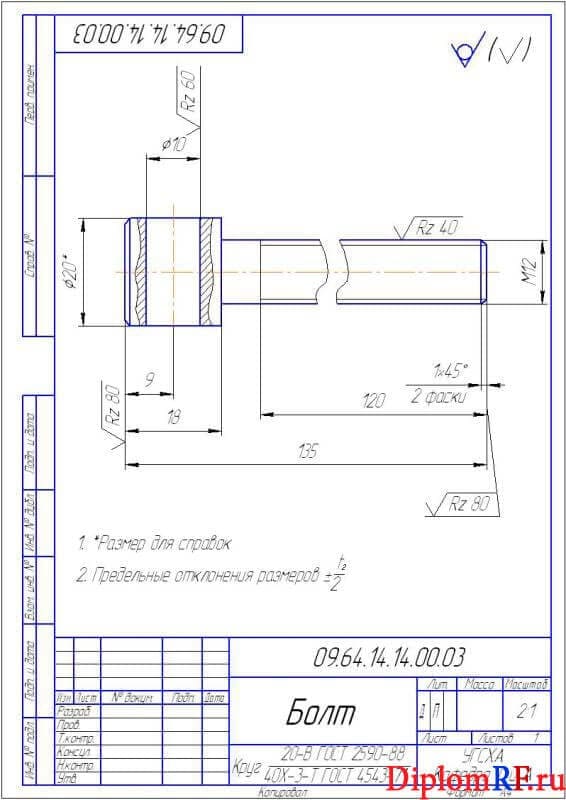

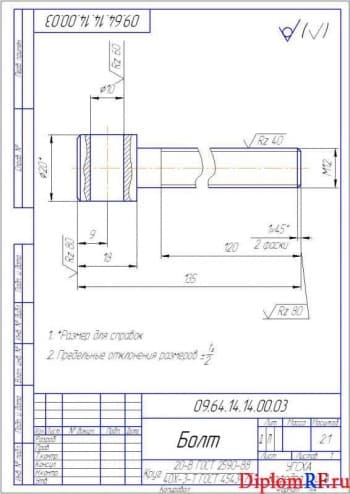

- Чертеж болта А4

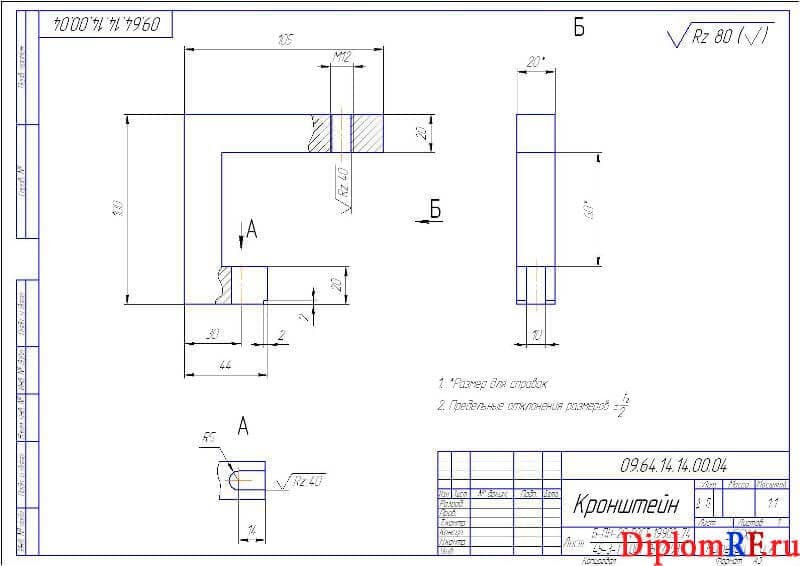

- Кронштейн А3

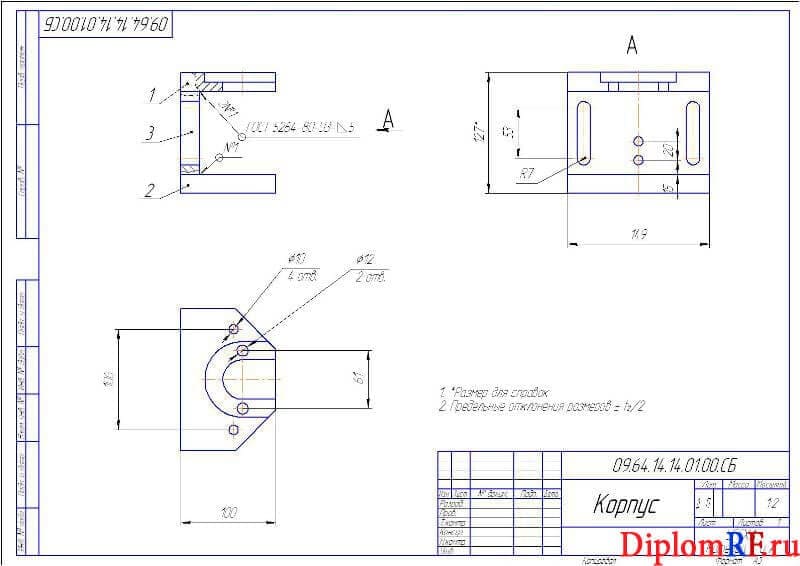

- Деталь корпус А3
- Петля А4

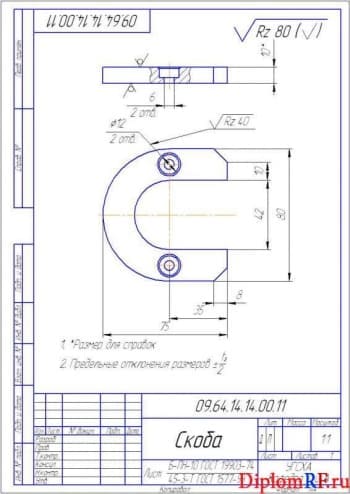

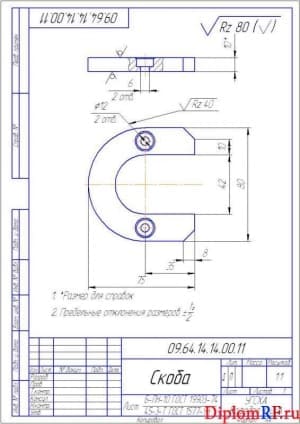

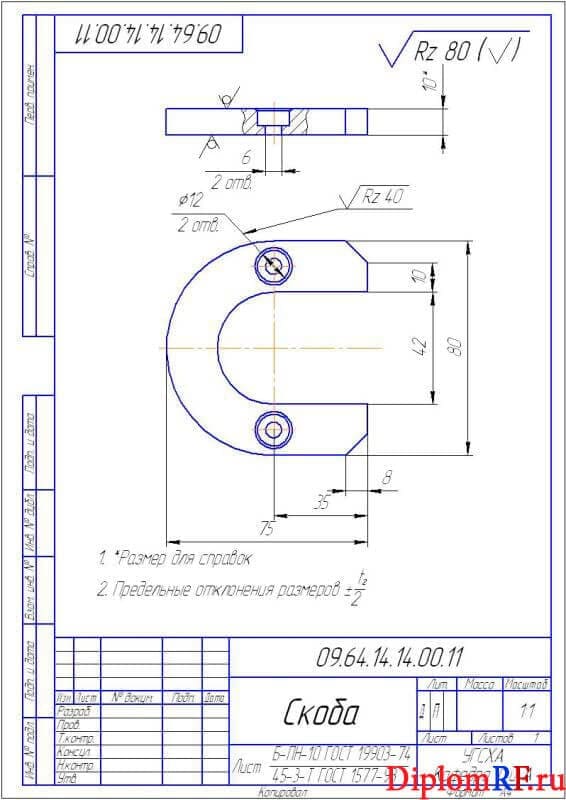

- Чертеж скобы А4
- Чертеж сборочный устройства для крепления секции высокого давления А1
- Устройство для крепления в сборе А1

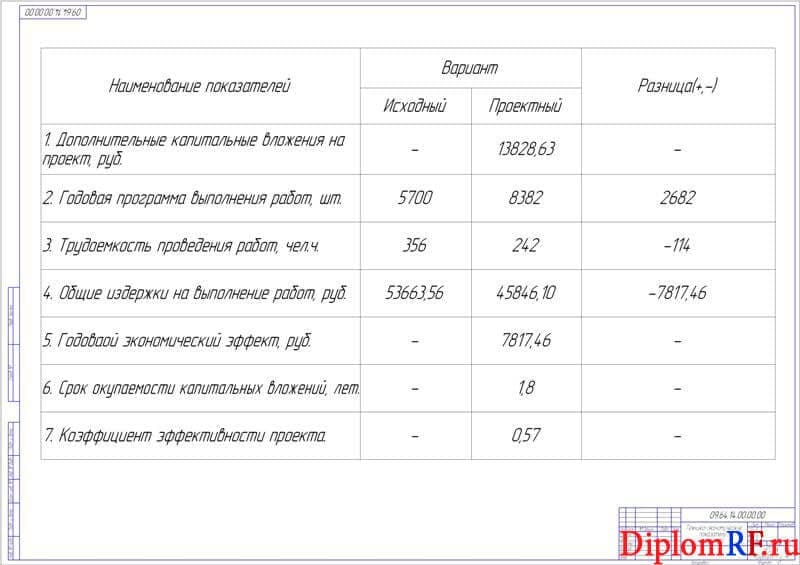

- Технико-экономические показатели проекта
- Чертеж общего вида стенд для проверки гидравлической плотности А1

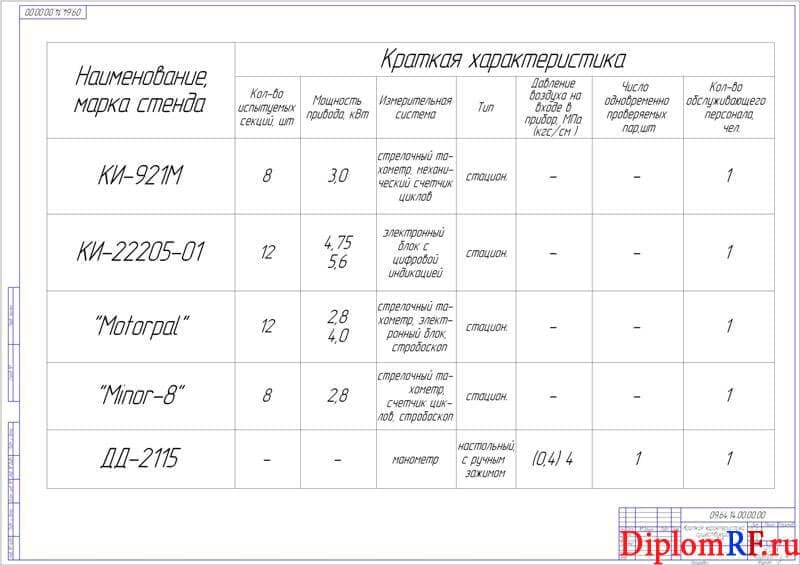

- Плакат с краткой характеристикой существующих стендов А1
- Схемы теплового и динамического расчеа А1

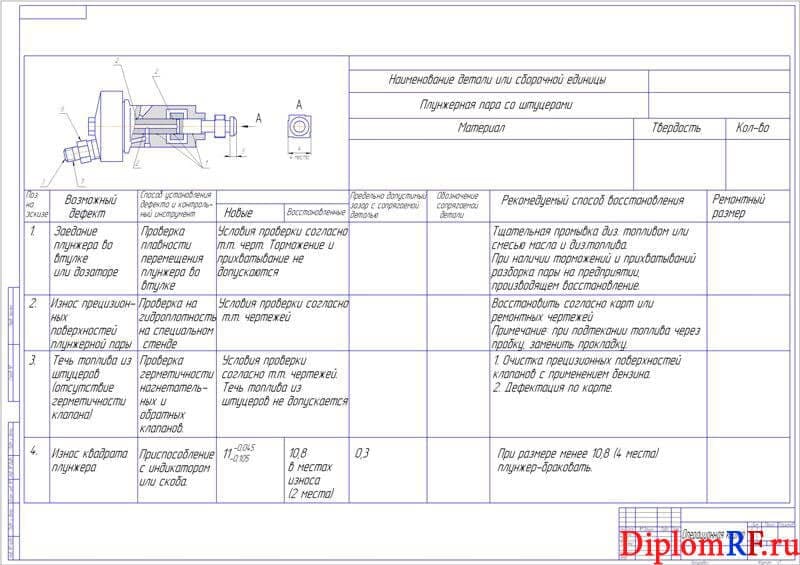

- Операционная карта А1

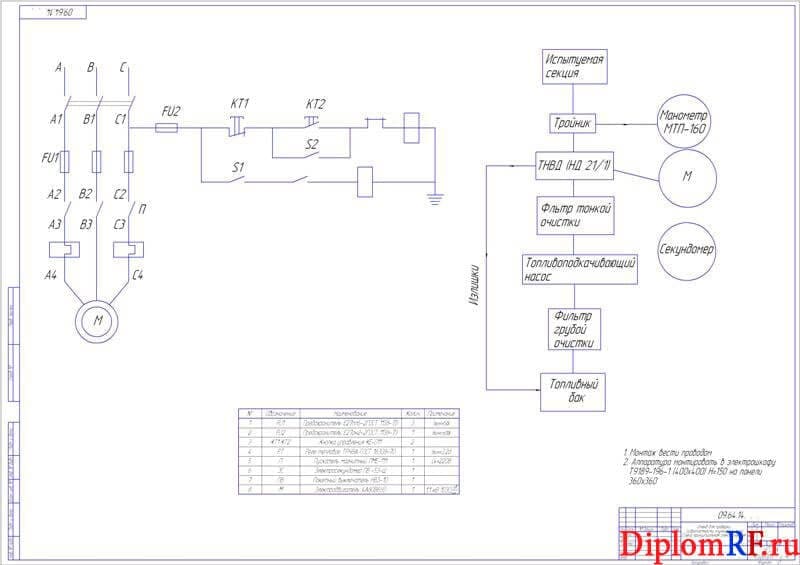

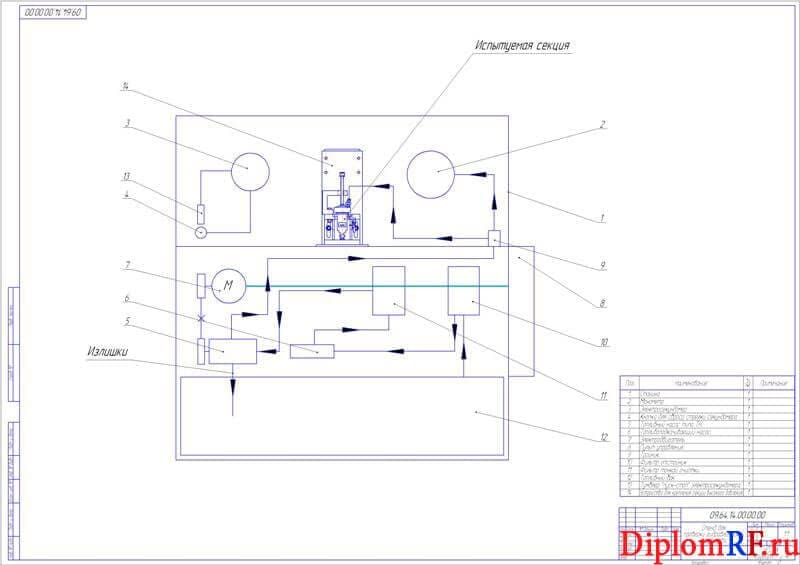

- Схема гидравлическая электрическая А1
Описание
В работе представлено влияние на эффективные показатели двигателей секции высокого давления и плунжерных пар. Описаны требования к топливной аппаратуре и этапы физико-химических процессов двигателя. Представлена характеристика, сущность и принцип работы топливной аппаратуры. Установлено влияние износа плунжерных пар на подачу топлива, а также проанализировано влияние плунжерной пары на подачу топлива. Продемонстрированы основные причины неисправностей топливного насоса.

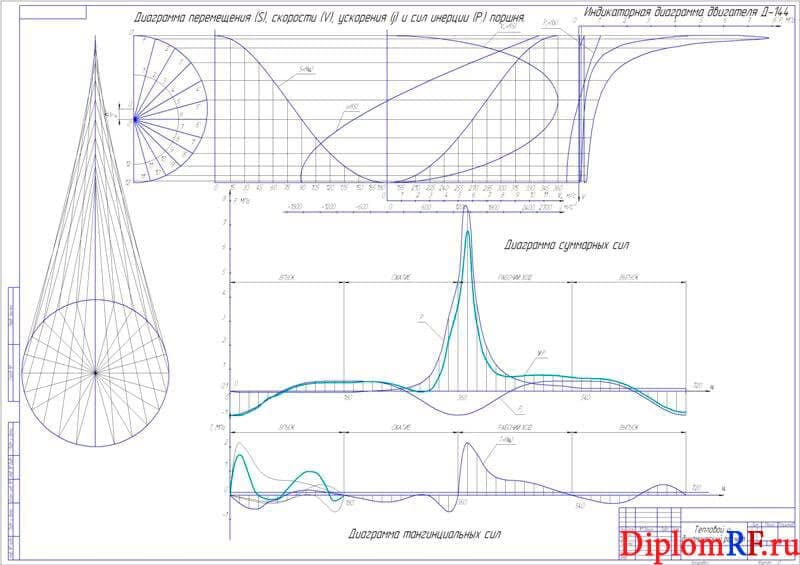

В ВКР выполнен тепловой и динамический расчеты двигателя Д-144 с определением основных параметров проектируемого двигателя, а также проверкой степени совершенства действительного цикла реально работающего двигателя. Дана техническая характеристика двигателя. Продемонстрированы методики процесса впуска, процесса сжатия, процесса расширения с определением температуры и давления, процесса сгорания, процесса впуска с определением коэффициента остаточных газов и молекулярного изменения. Проведен расчет индикаторных и эффективных показателей с определением среднего индикаторного давления, коэффициента полезного действия. Описана сущность теплового баланса двигателя с необходимыми расчетами. Построена индикаторная диаграмма с описанием схемы построения и отображения результатов расчетов в единую таблицу. Проведены кинематические расчеты двигателя, в том числе ход, скорость, ускорение поршня. Проведены испытания двигателя в динамике с расчетом сил, действующих на кривошипно-шатунный механизм. Построена развернутая диаграмма суммарных сил, действующих на поршень.
В конструкторской части представлен порядок обслуживания топливного насоса высокого давления. Определено необходимое оборудование. Разработан стенд для контроля топливных насосов двигателей. Дана оценка сущности, использования и принципа работы установки. Описаны основные мероприятия проверки стенда. Представлена характеристика существующих конструкций стендов для ремонта и регулировки топливной аппаратуры дизелей с их техническими характеристиками. Описаны контрольные мероприятия параметров и характеристик топливных насосов. Определены основные конструктивные элементы стенда с расчетами. Построена эпюра поперечной силы и изгибающего момента, а также расчетная схема винтовой пары. Разработана конструкция стенда с описанием основных технических параметров. Описано устройство и принцип работы конструкции, а также рабочий чертеж стенда.
В разделе безопасности дан анализ состояния охраны труда на предприятии с уточнением мероприятий по улучшению состояния. Составлен план мероприятий. Выполнены расчеты вентиляции по участкам. Описаны требования противопожарной безопасности.
В экономической части дано обоснование экономическое стенда для диагностики и регулировки секции высокого давления. Определены затраты на изготовление деталей с определением средней стоимости готовых деталей и цены на материалы. Оценена трудоемкость проведения работ и эксплуатационные издержки производства. Определен годовой экономический эффект, срок окупаемости вложений и коэффициент эффективности проекта. Продемонстрированы технико-экономические показатели по исходному и проектируемому проекту.
