Содержание
Введение
1 Оценка производственной деятельности предприятия
1.1 Характеристика ООО «Агронива»
1.2 Показатели хозяйственной деятельности предприятия
1.3 Структурный анализ МТП
1.4 Технологический процесс ремонта машин
1.5 Классификация способов восстановление деталей
1.6 Выводы
1.7 Сущность и задачи дипломного проекта
2 Технология процесса ремонта машин и тракторов
2.1 Сущность организации ремонта машин
2.2 Процесс организации ремонта машин
2.3 Определение объемов работ по ремонту машин
2.4 Определение объемов работ по ремонту комбайнов
2.5 Расчет ремонтно-обслуживающих воздействий по техническому сервису различных марок автомобилей
2.6 Определение объемов работ по ремонту сельскохозяйственных машин
2.7 Распределение работ по техническому обслуживанию и ремонту на участке
2.8 Годовая производственная программа ремонтной мастерской
2.9 Видовая структура объемов работ
2.10 Годовой календарный план работ
2.11 Проектирование технологического процесса ремонта
2.12 Расчет производственных участков предприятия
2.13 Технология ремонта деталей
2.14 Выводы
3 Проектирование стенда для ремонта двигателей
3.1 Характеристика существующих конструкций
3.2 Принцип действия разрабатываемой конструкции
3.3 Кинематические расчеты конструктивных элементов устройства
3.4 Прочностные расчеты конструктивных элементов устройства
3.4 Конструктивный расчет жесткости
3.5 Экономическая оценка конструкции
3.6 Выводы
4 Мероприятия по соблюдению безопасности и экологичности работы
4.1 Требования по безопасности проекта
4.2 Мероприятия по экологии проекта
5 Технико-экономический анализ работы
Выводы
Литература
Приложения
Состав чертежей

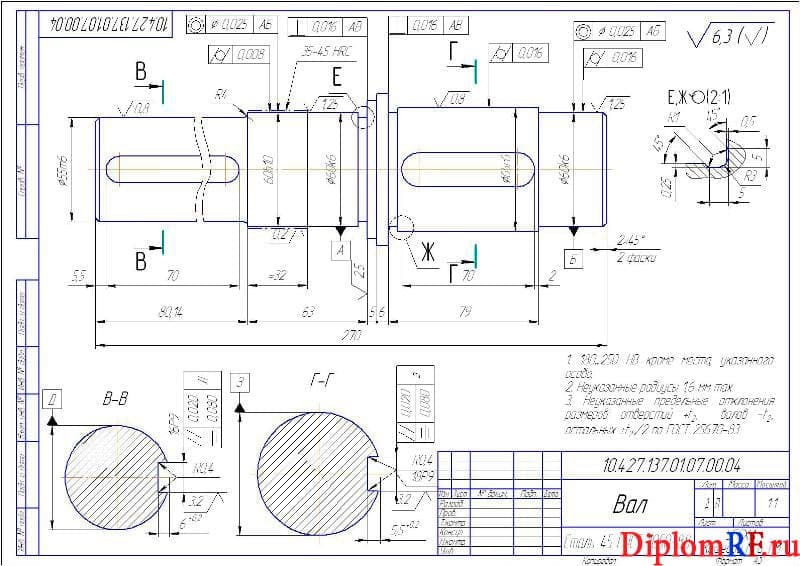

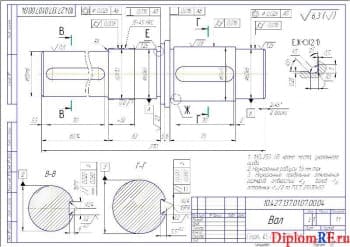

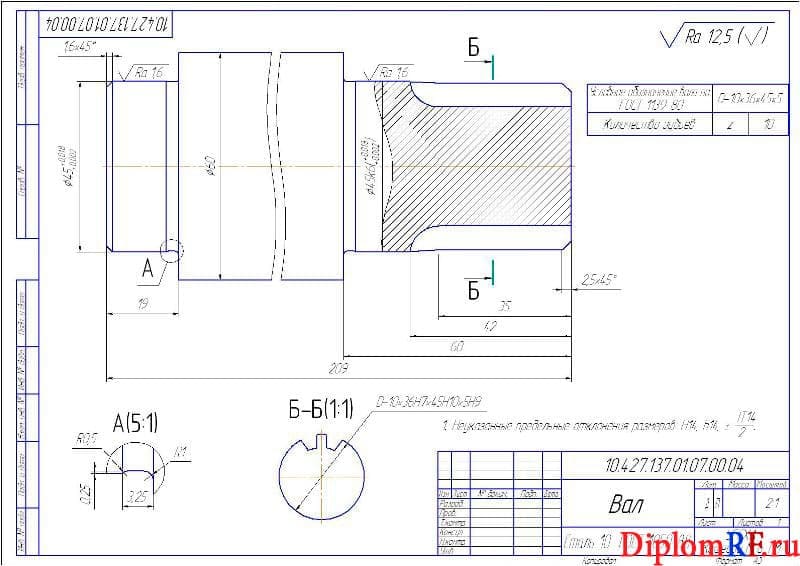

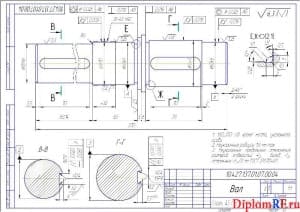

- Чертеж детали вал – 2 листа А3

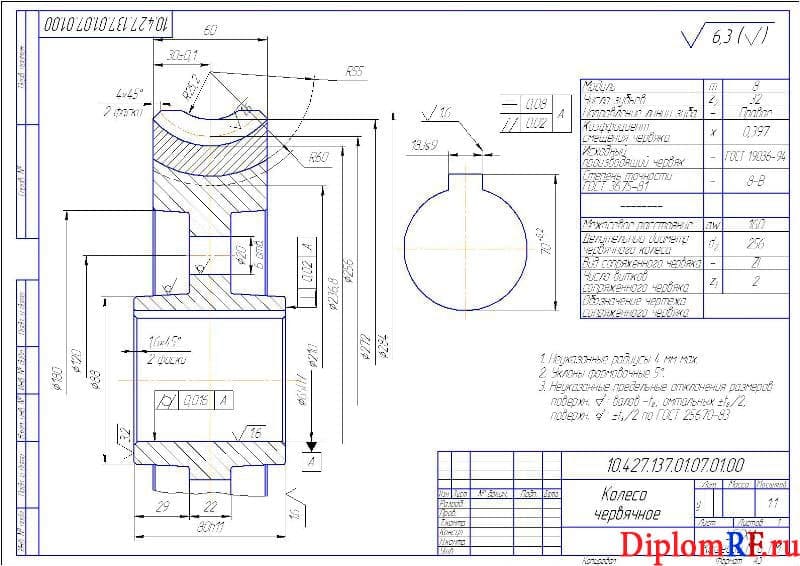

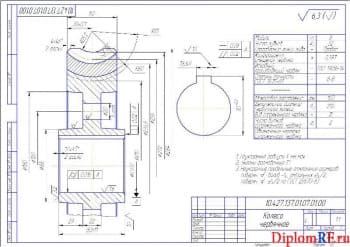

- Колесо червячное А3

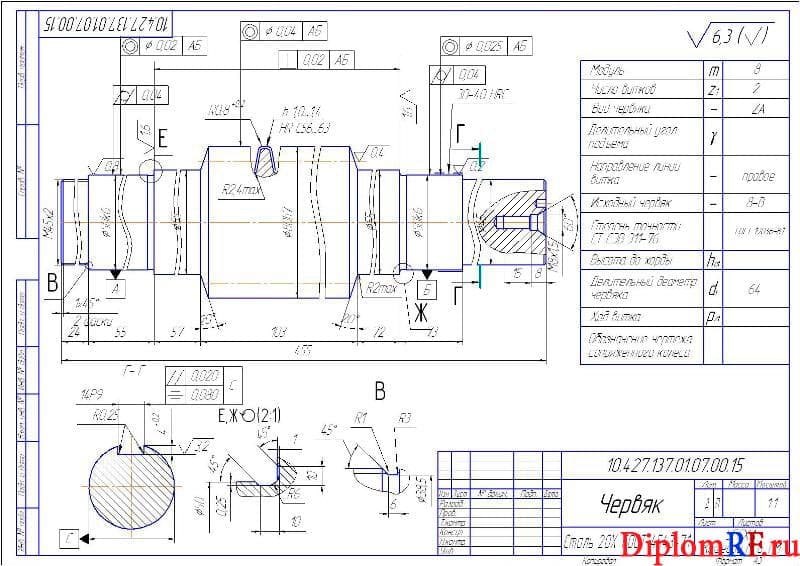

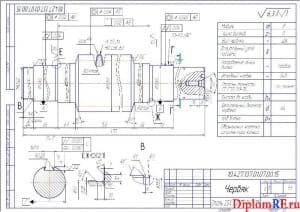

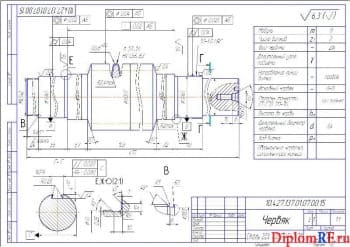

- Рабочий чертеж детали червяк А3

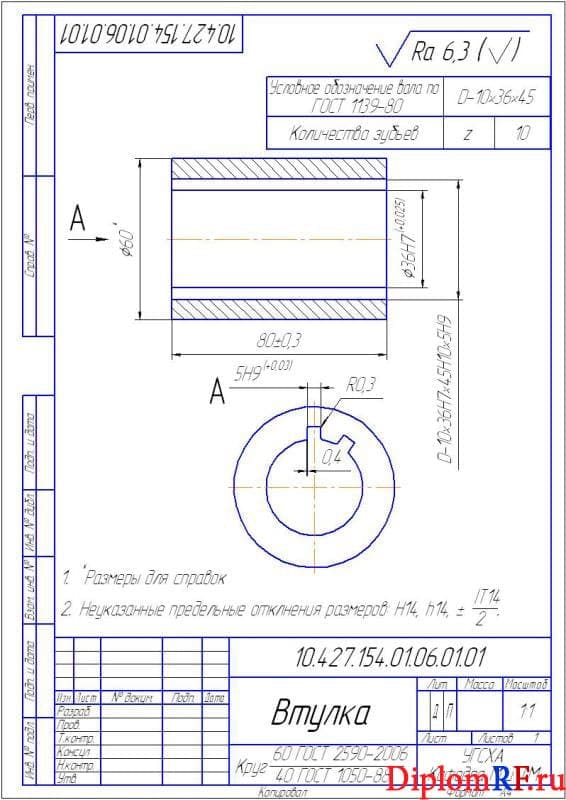

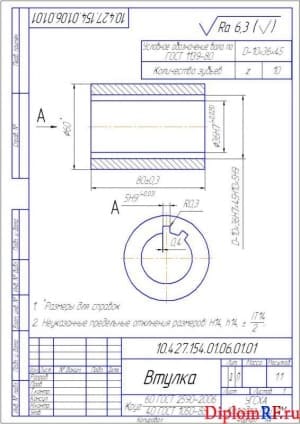

- Втулка А4

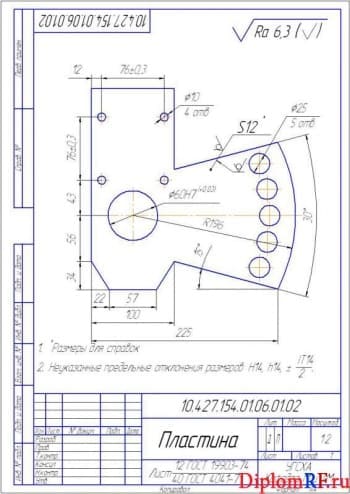

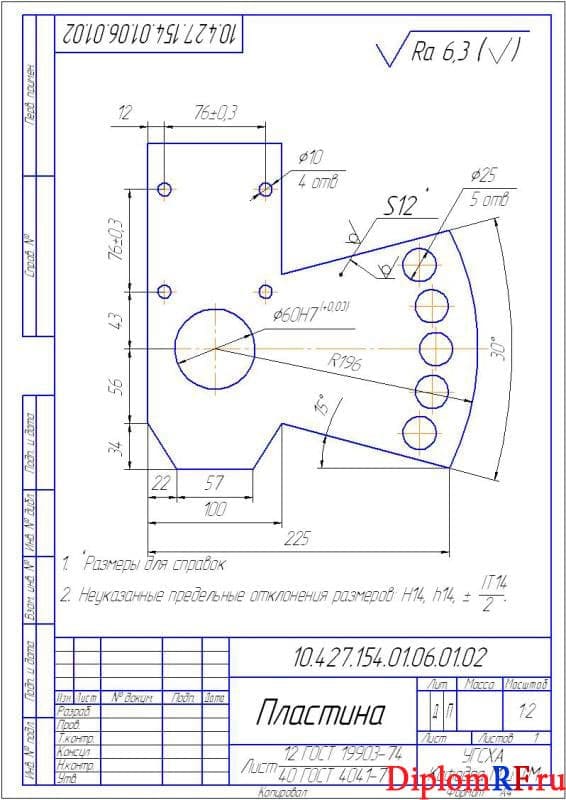

- Пластина А4

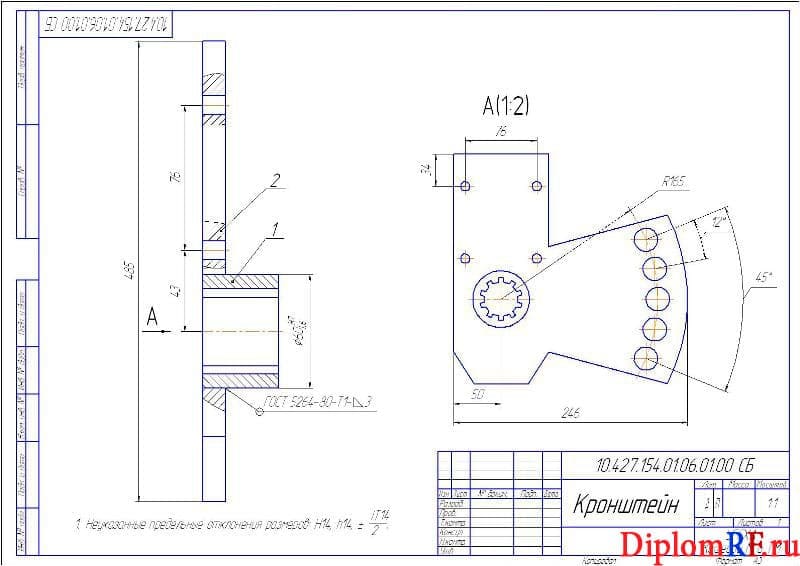

- Кронштейн А3
- Стойка левая А1

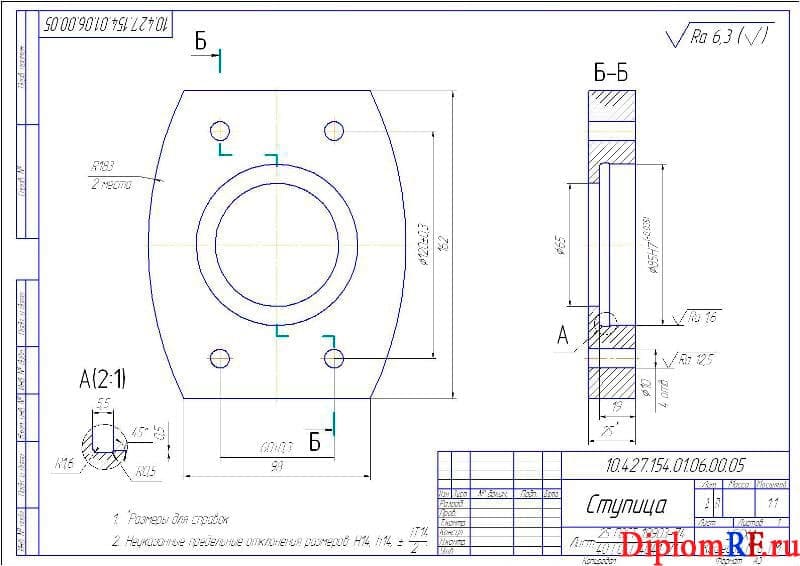

- Ступица А3

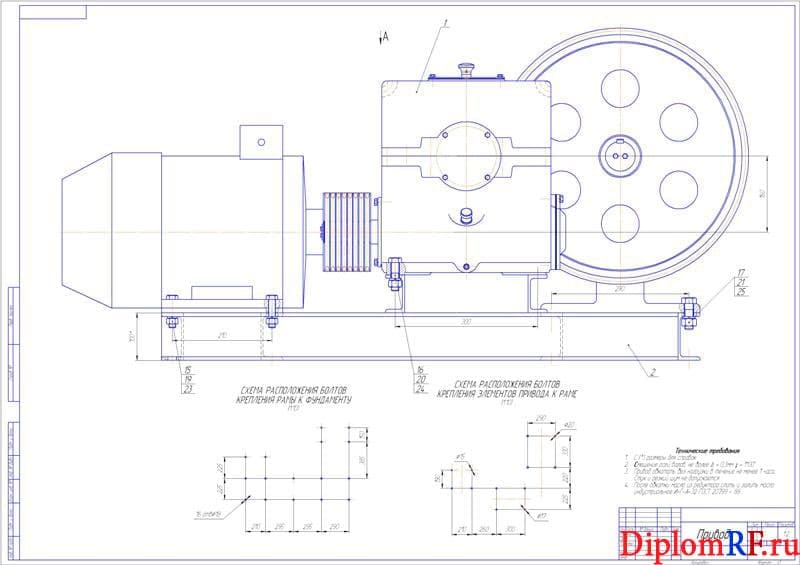

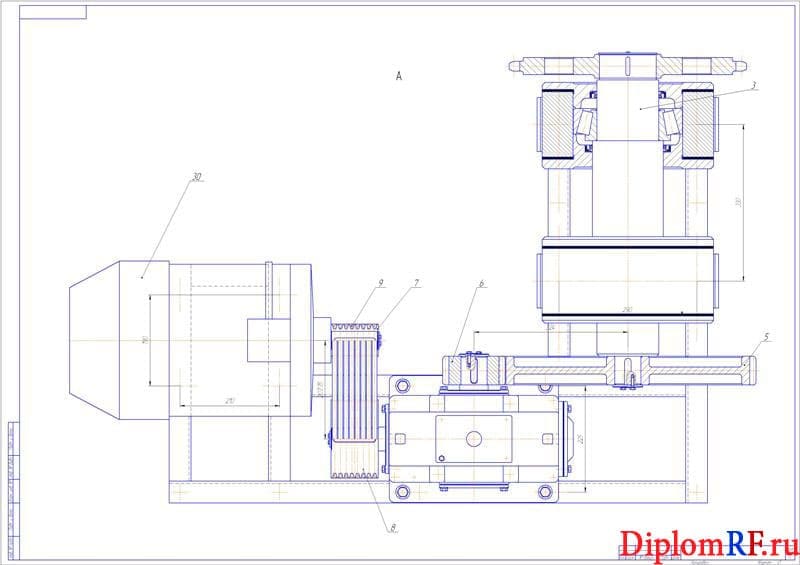

- Чертеж сборочный привода – 2 листа А1

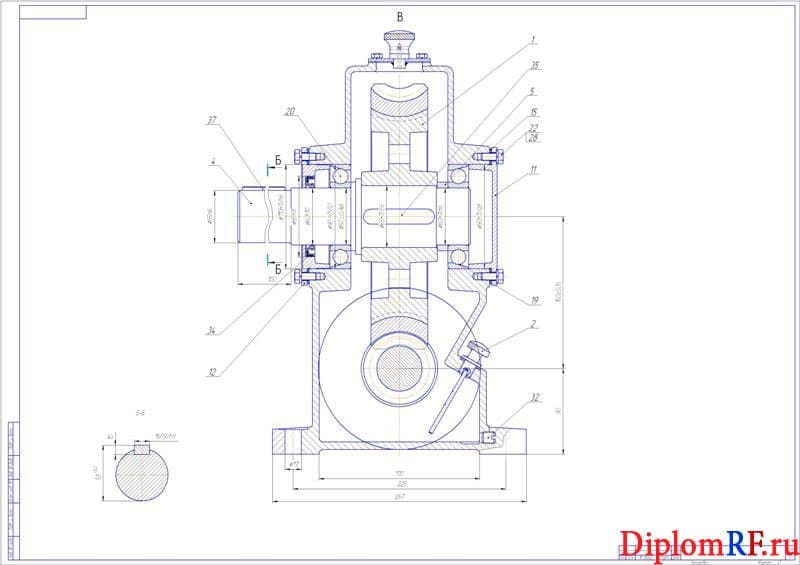

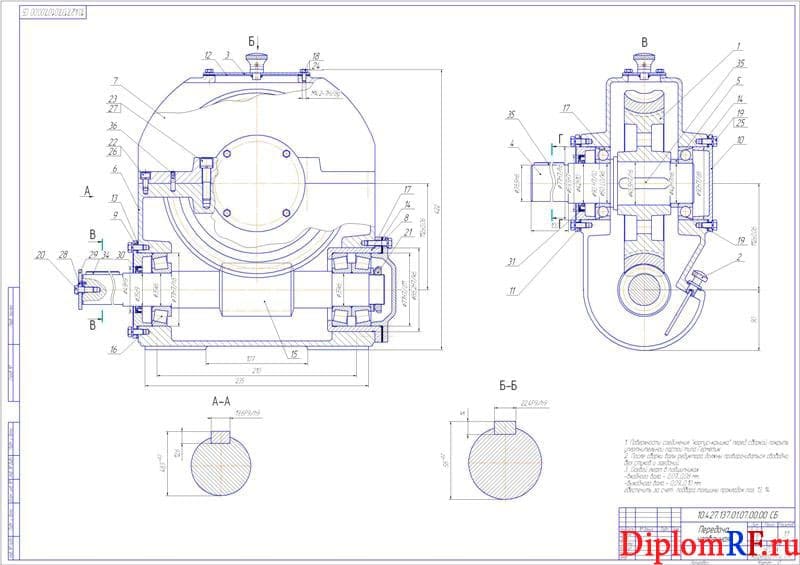

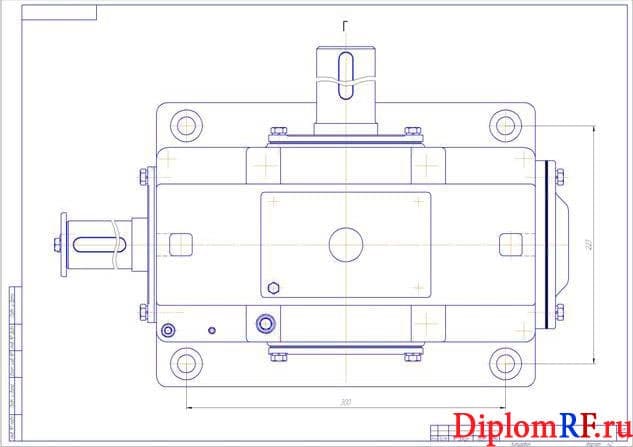

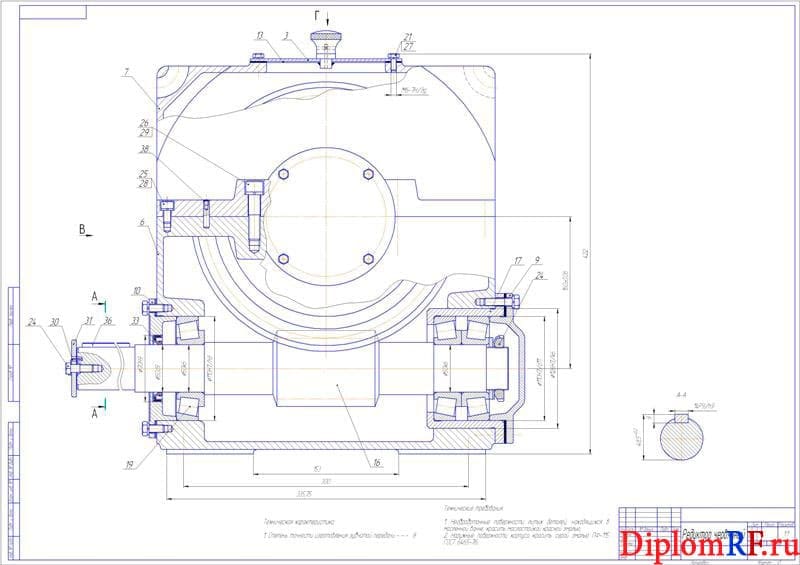

- Чертеж редуктора в 3 проекциях – 2 листа формат А1 и 1 лист 2хА2

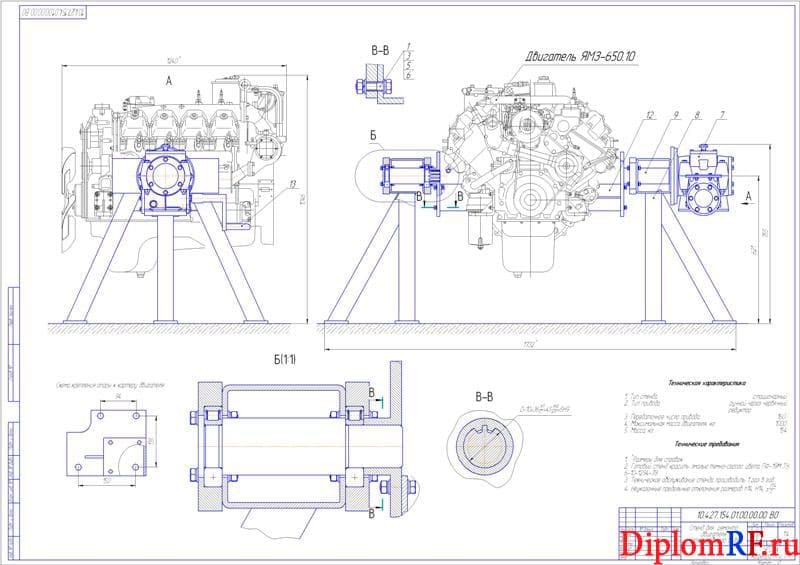

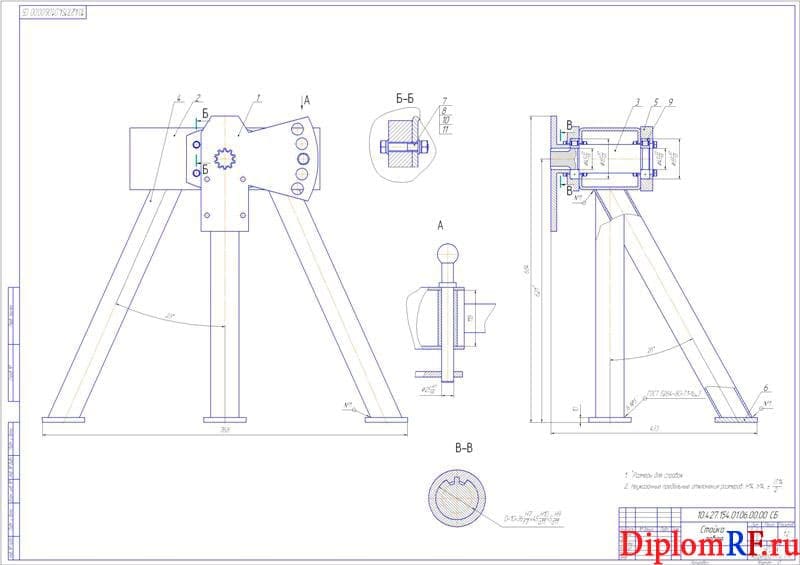

- Общий вид стенда для ремонта двигателя А1
- Чертеж червячной передачи А1

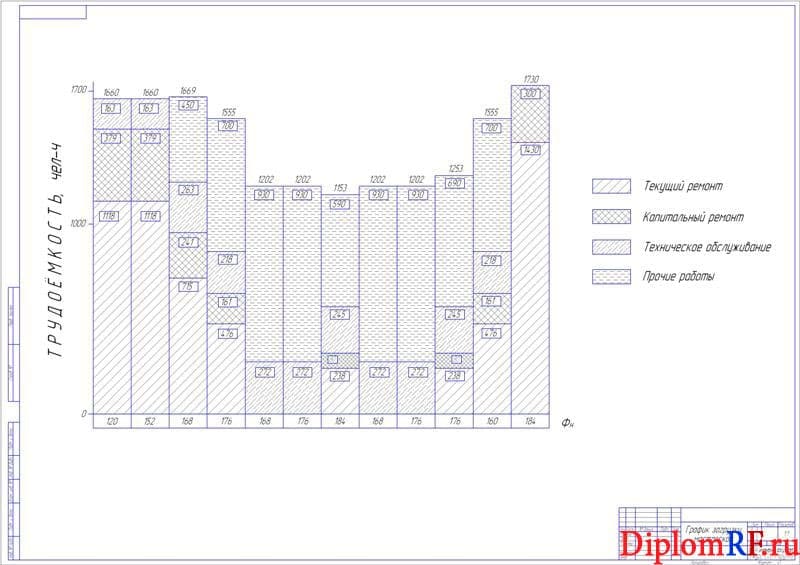

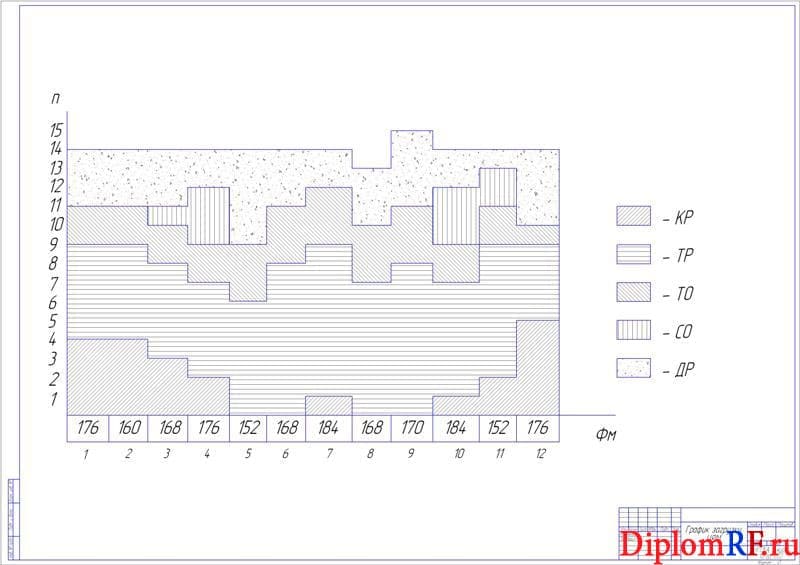

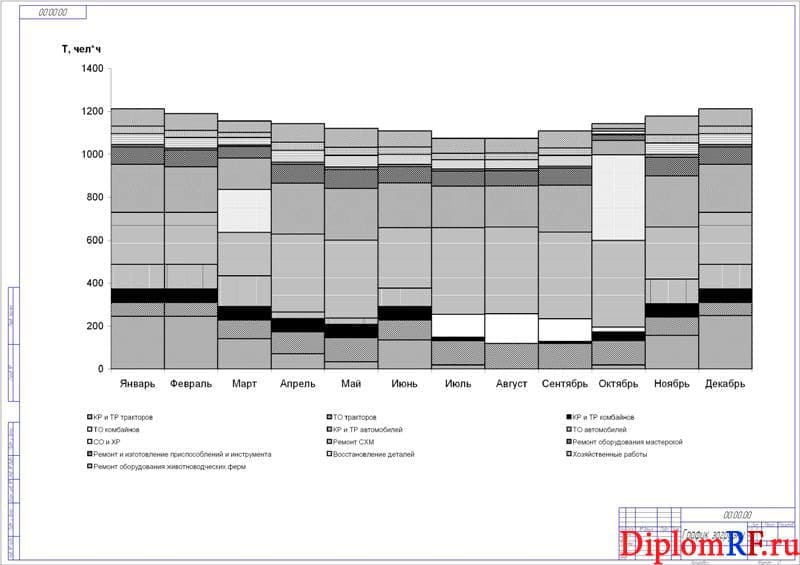

- График загрузки ЦРМ – 2хА1

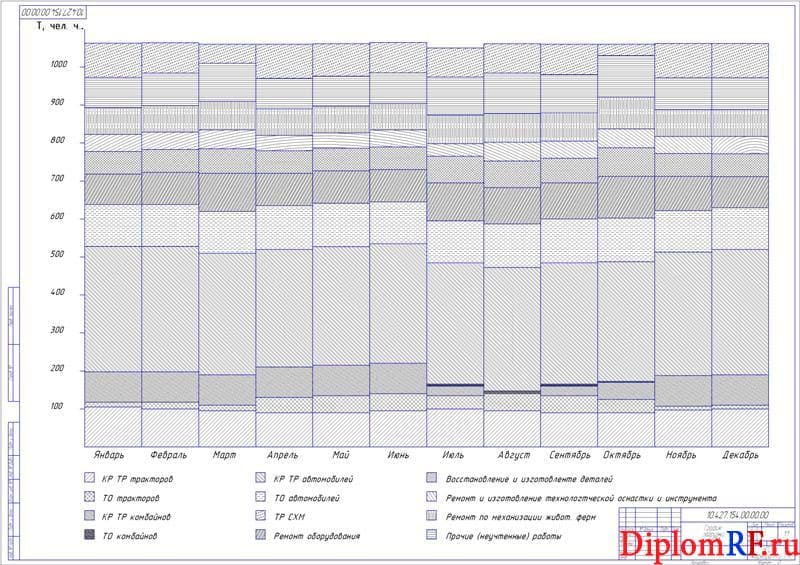

- График загрузки мастерской А1
- График загрузки А1

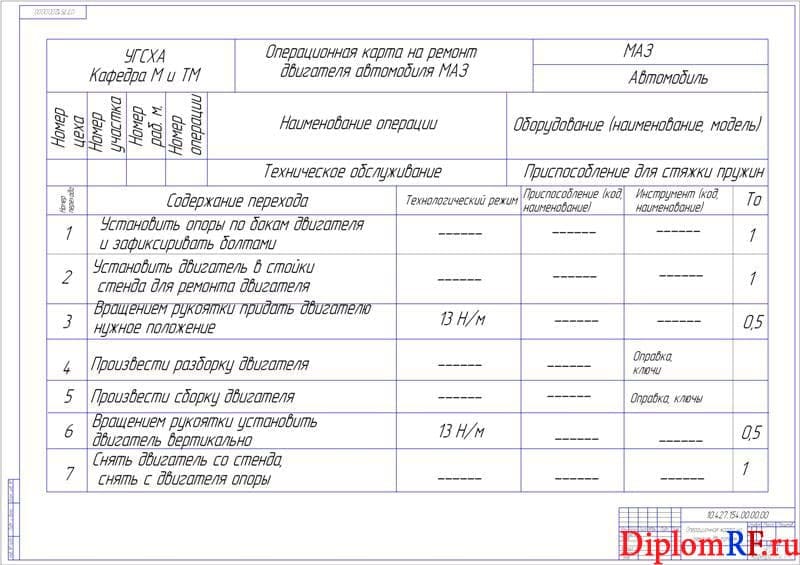

- Операционная карта А1

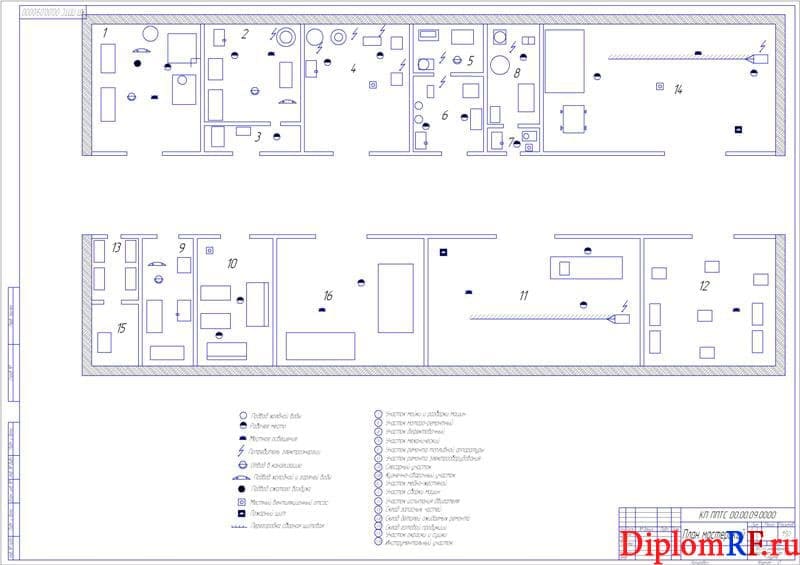

- Чертеж план мастерской А1

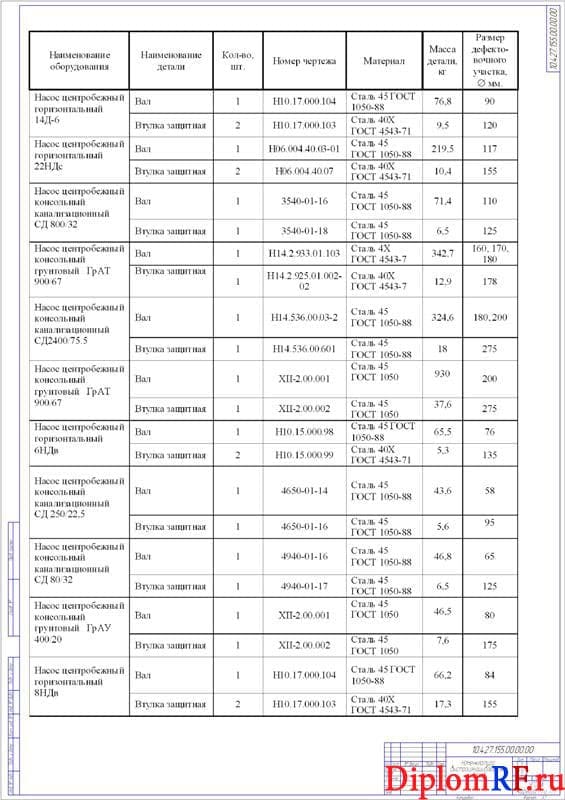

- Номенклатура быстроизнашивающихся валов А1

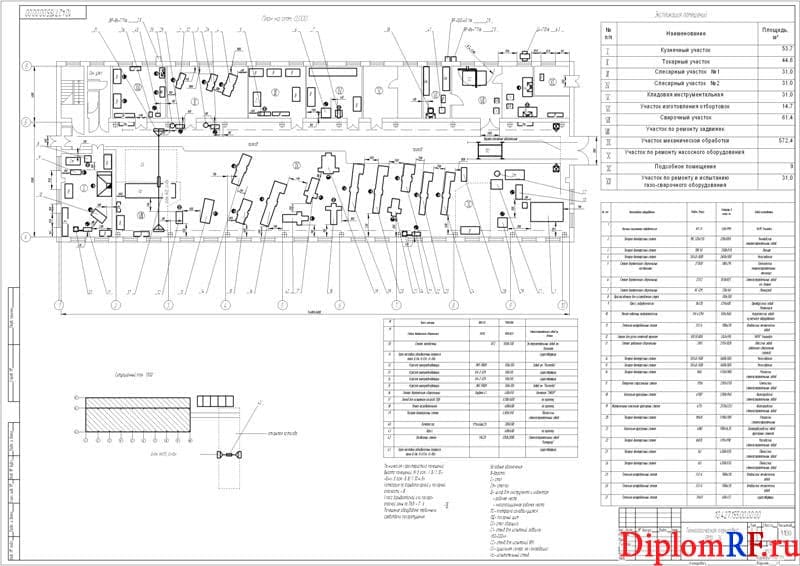

- Технологическая планировка А1
Описание
В работе представлена отрасль отечественного машиностроения и потенциал развития. Представлен номенклатурный фонд отрасли. Отражены перспективы развития предприятия ООО «Агронива», его территориальное расположение, организационная структура предприятия, показатели хозяйственной деятельности. Представлена структура машинно-тракторного парка ООО «Агронива», который выполняет большой объем работ связанный с возделыванием сельскохозяйственных культур и внутрихозяйственным обеспечением. Отражены требования, предъявляемые к выбору типа тракторов. Представлен технологический процесс ремонта машин. Дана классификация способов восстановления деталей и полное описание способов восстановления.
Описана технология процесса ремонта машин и тракторов, ее сущность. Рассчитаны объемы ремонтно-обслуживающих воздействий по маркам техники, а также трудоемкость ремонтов. Распределены работы по техническому обслуживанию на участки производственные. Составлена годовая производственная программа ремонтной мастерской, а также план работ на год. Представлена видовая структура объемов работ по маркам машин. Спроектирован технологический процесс ремонта с определением режима работы и фонда времени производственных участков, оборудования и производственных рабочих. Определена производственная структура участков с указанием основных рабочих мест и подбором технологического оборудования. Рассчитаны площади производственных участков и построена схема технологического процесса ремонта машин в ООО «Агронива».
В конструкторской части работы разработан стенд для ремонта двигателей. Представлена видовая характеристика существующих конструкций с их достоинствами и недостатками. Описан принцип действия разрабатываемой конструкции с графическим изображением общего вида приспособления. Выполнены кинематические расчеты конструкции с определением передаточного отношения редуктора и выбора самого редуктора. На основе прочностных расчетов определены наиболее нагруженные элементы конструкции. Определено условие прочности, расчет резьбового соединения и построена упрощенная схема нагружения кронштейна. Проведена экономическая оценка разрабатываемого приспособления. Определены затраты на изготовление конструкции. Представлены рабочие чертежи конструктивных элементов приспособления.
В разделе техники безопасности и экологии отражено состояние охраны труда на предприятии с описанием основных причин травматизма на предприятии в процессе производственной деятельности. Представлены мероприятия по улучшению состояния охраны труда. Выполнены расчеты системы освещения на ремонтных участках. Разработаны мероприятия по охране природы на предприятии.
В экономической части работы проведен технико-экономический анализ работы, в основу которого положено определение годовой экономии за счет снижения себестоимости единицы условного ремонта в ООО «Агронива». Определены затраты, издержки, себестоимость ремонтных работ, годовая экономия от внедрения в производство разрабатываемой конструкции. Выполнен расчет коэффициента экономической эффективности, срок окупаемости капитальных вложений.
