ТО автотракторного электрооборудования с проектом устройства разборки-сборки генераторов и стартеров

Состав чертежей

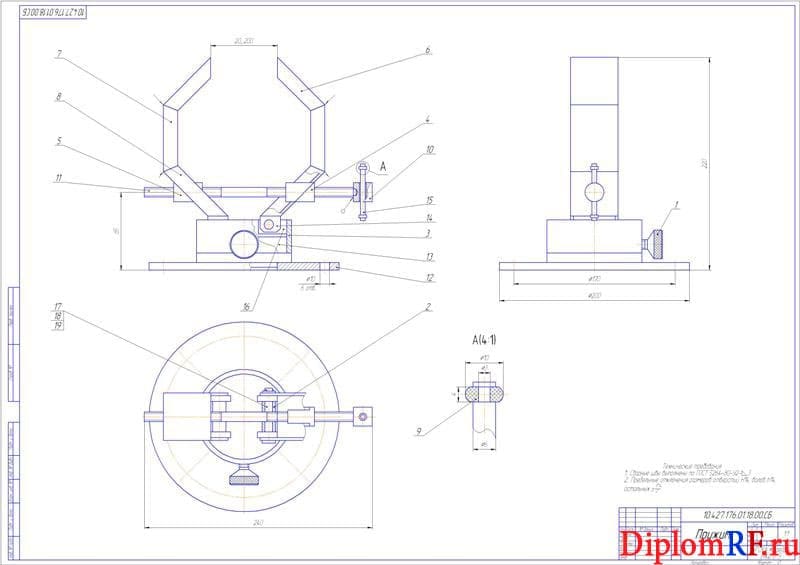

1. Прижим, сборочный чертеж А1

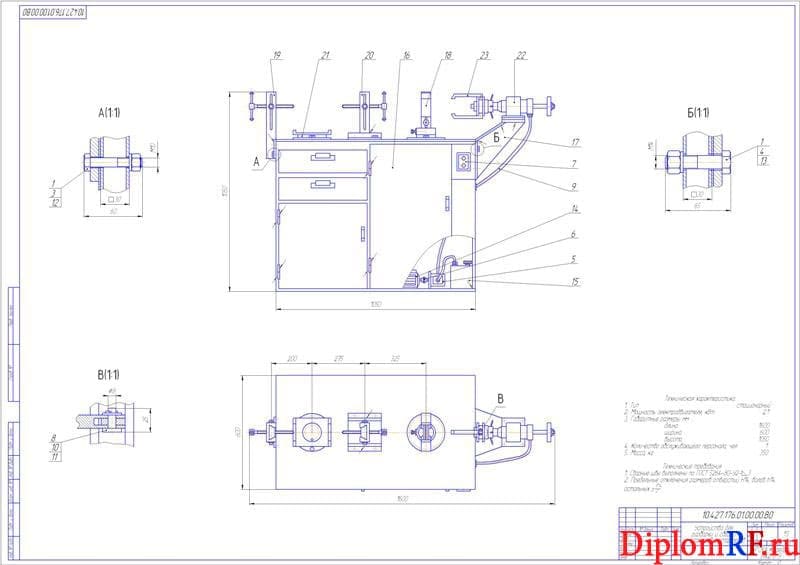

2. Чертеж общего вида устройство для разборки и сборки генераторов и стартеров А1

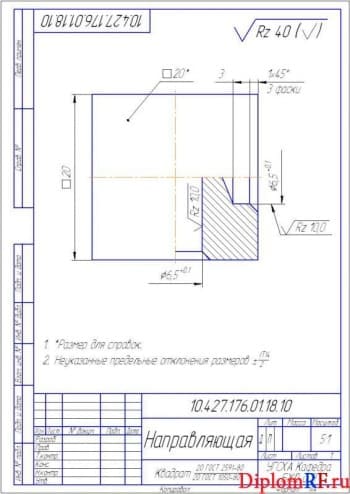

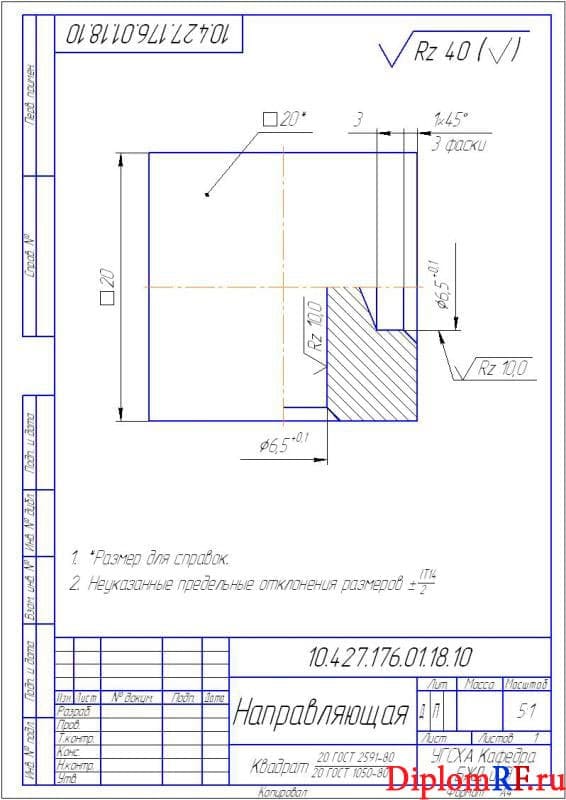

3. Направляющая деталь А4

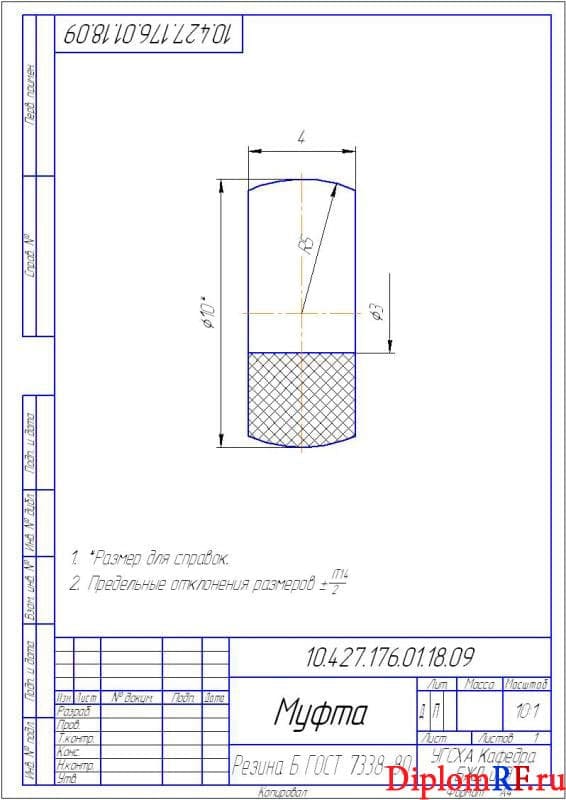

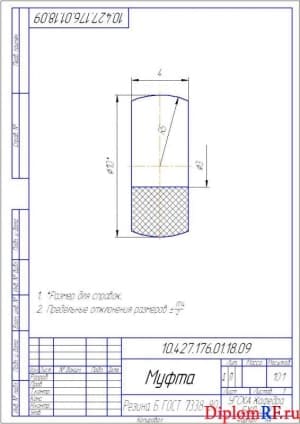

4. Муфта А4

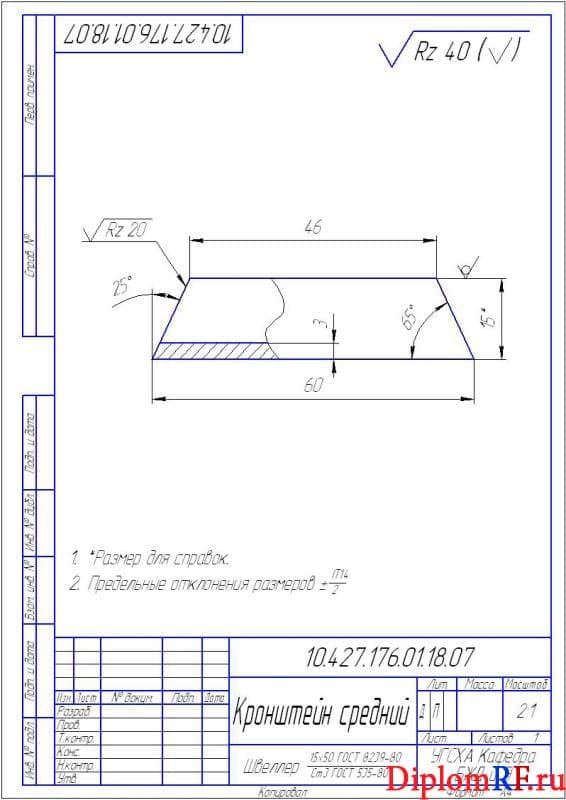

5. Средний кронштейн (формат А4

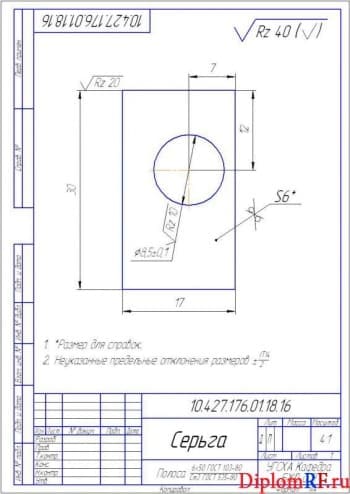

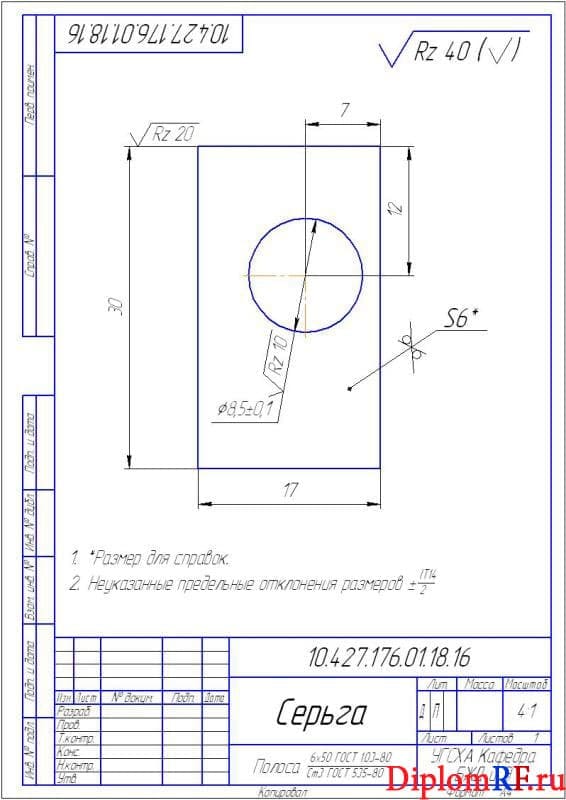

6. Серьга деталь А4

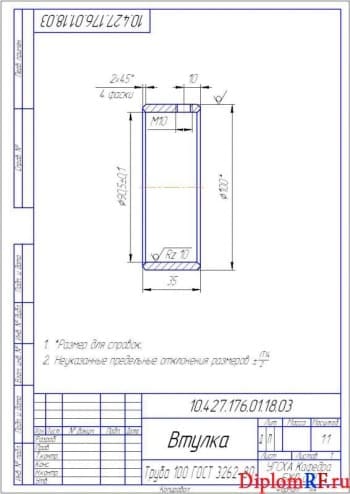

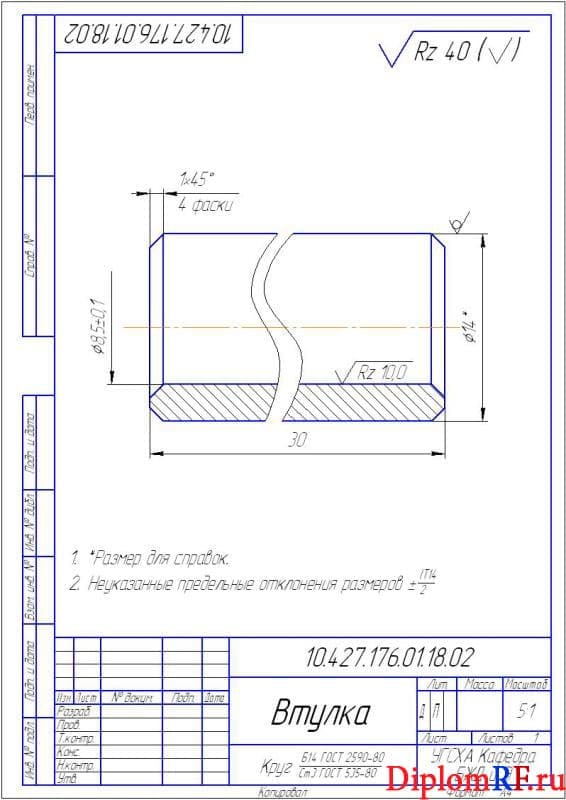

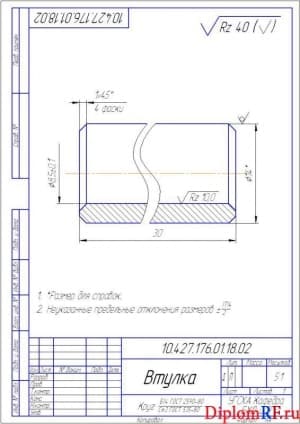

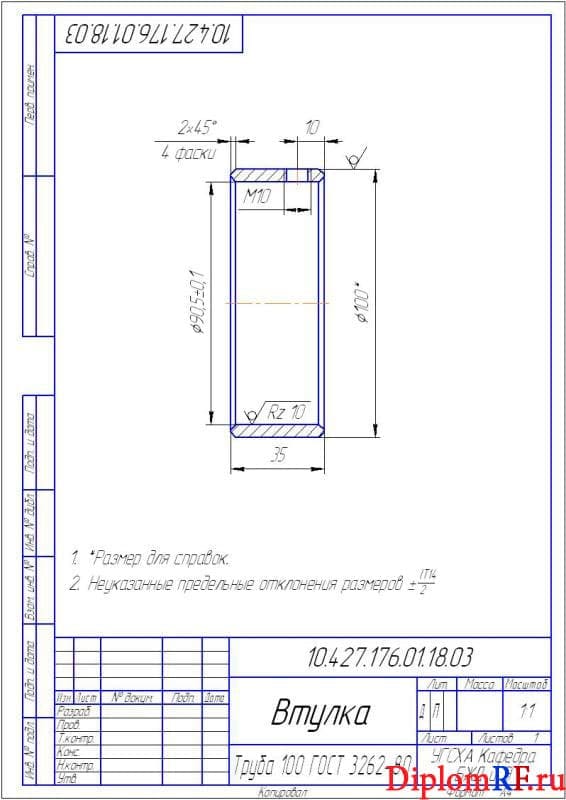

7. Рабочий чертеж втулки – 2 листа А4

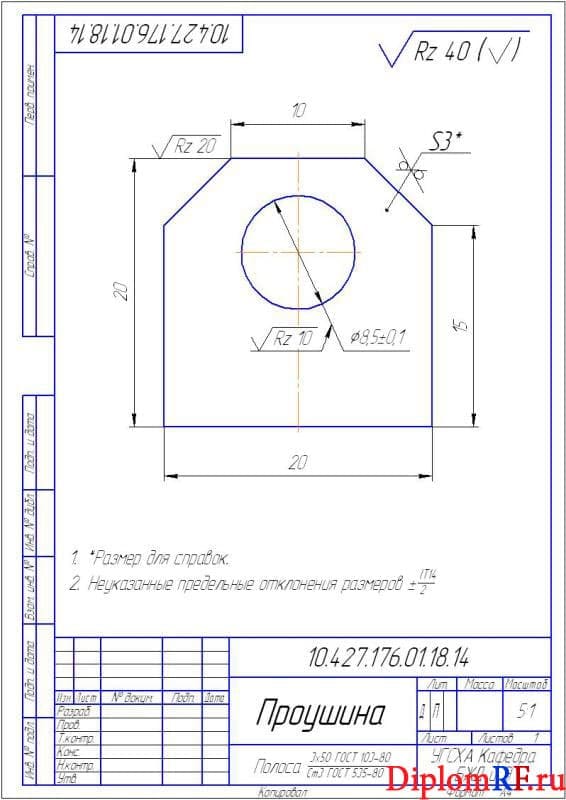

8. Проушина А4

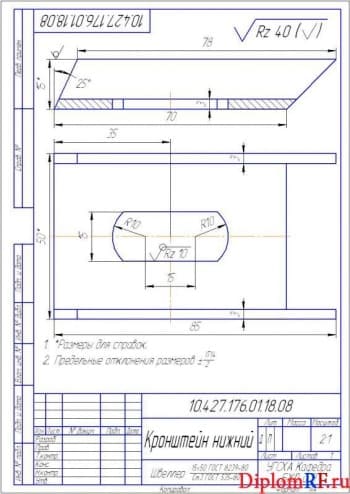

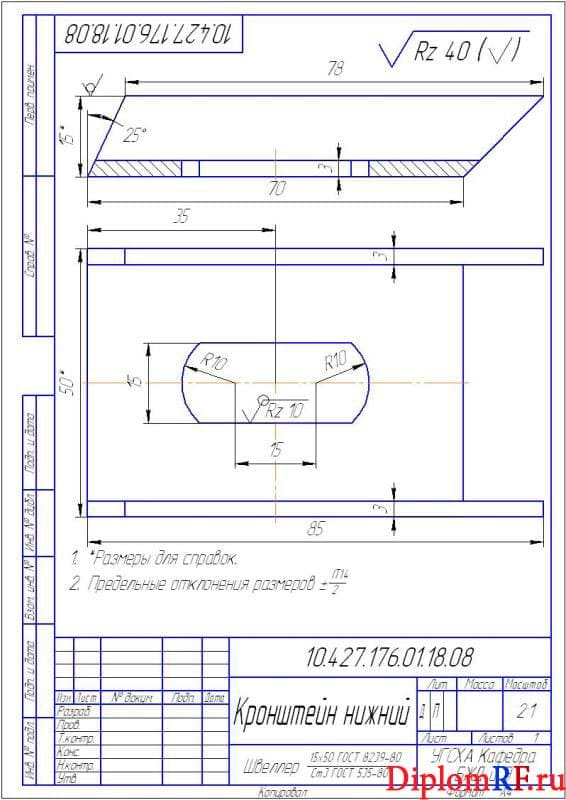

9. Кронштейн нижний А4

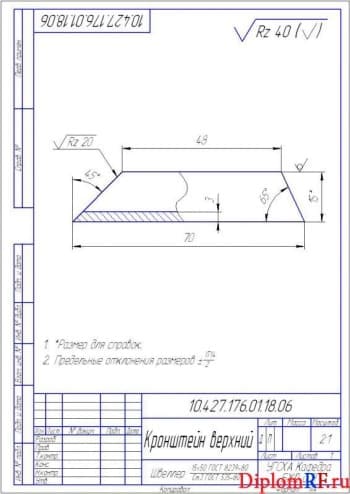

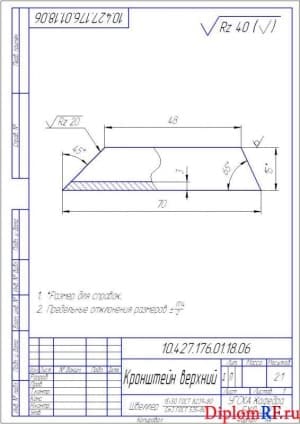

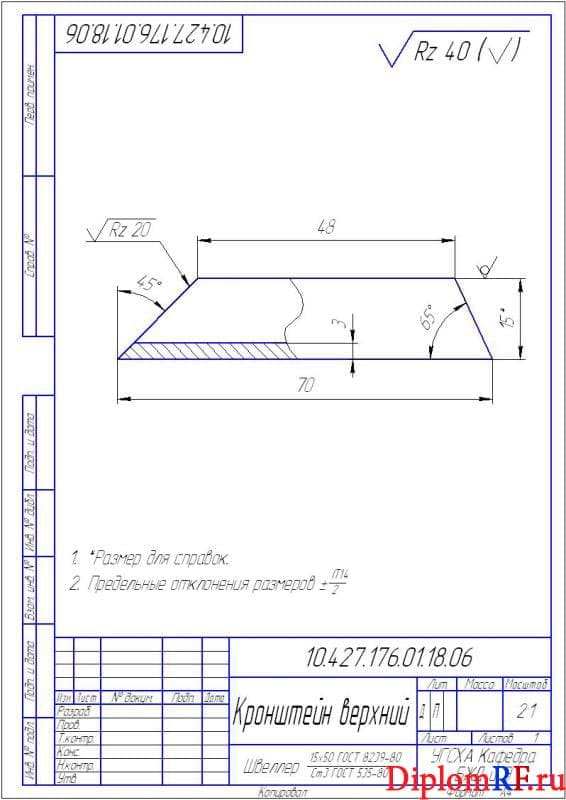

10. Кронштейн верхинй А4

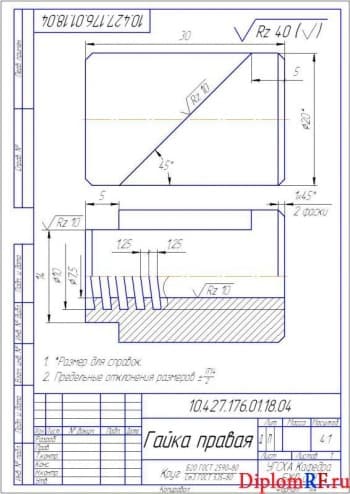

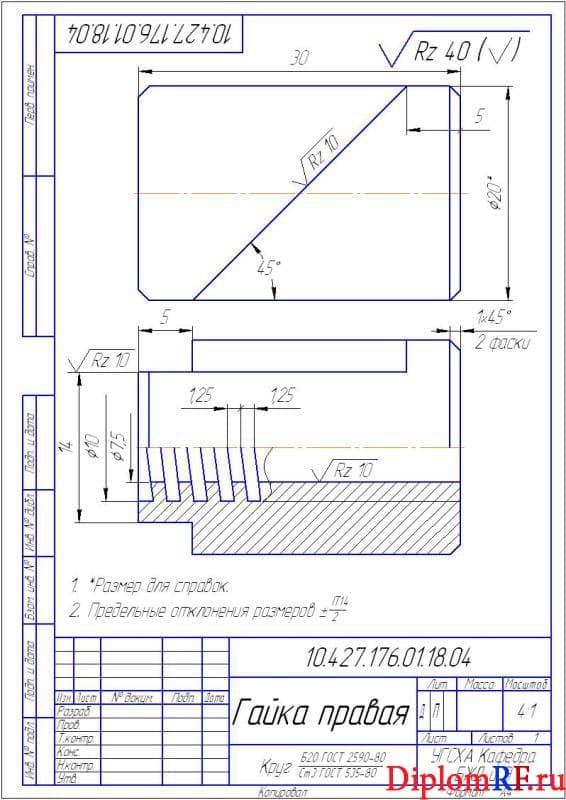

11. гайка праваяА4

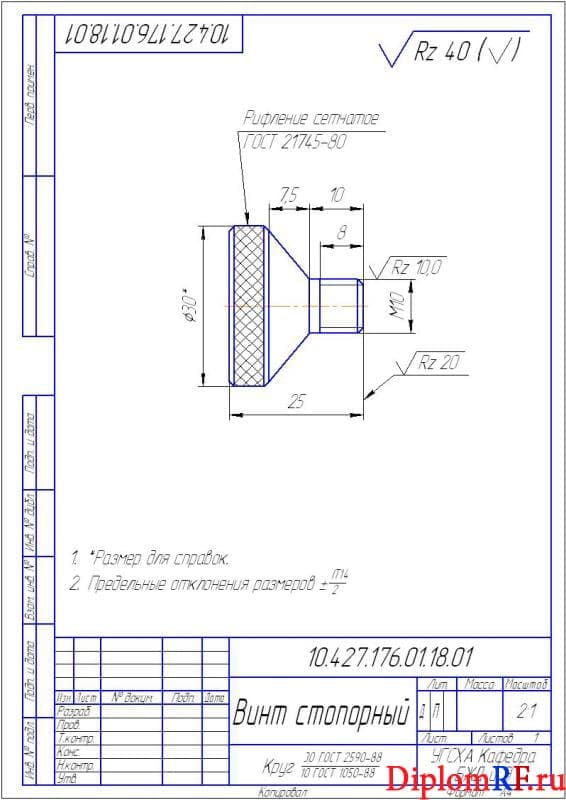

12. Винт стопорный деталь А4

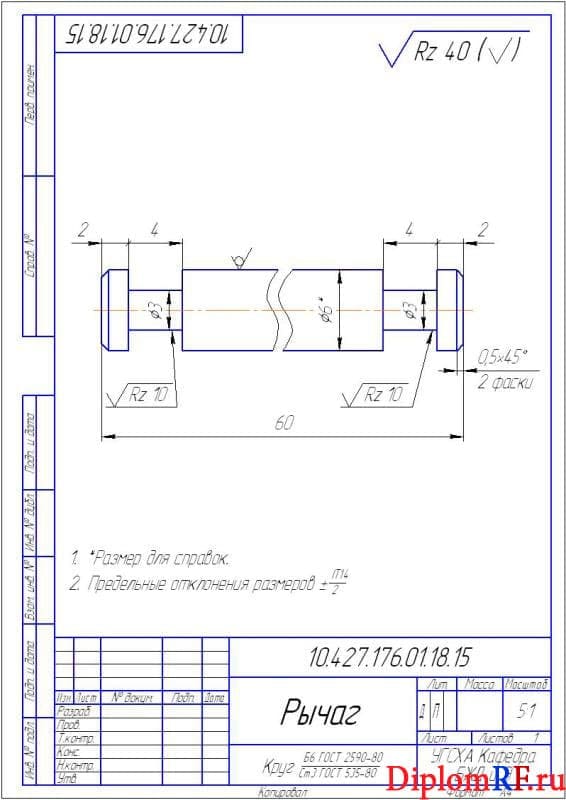

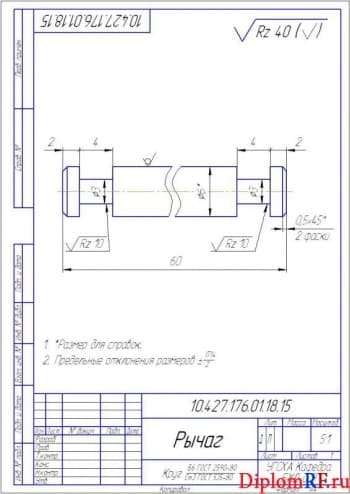

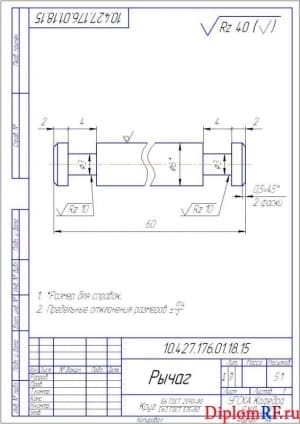

13. Рычаг А4

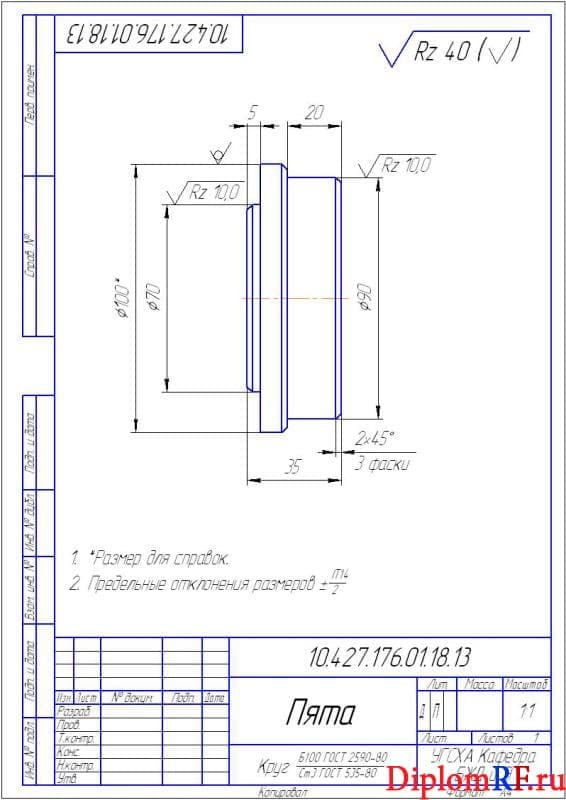

14. Пята А4

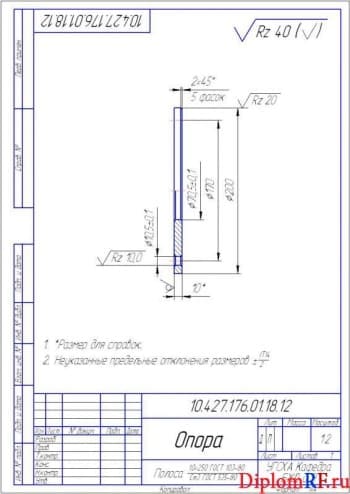

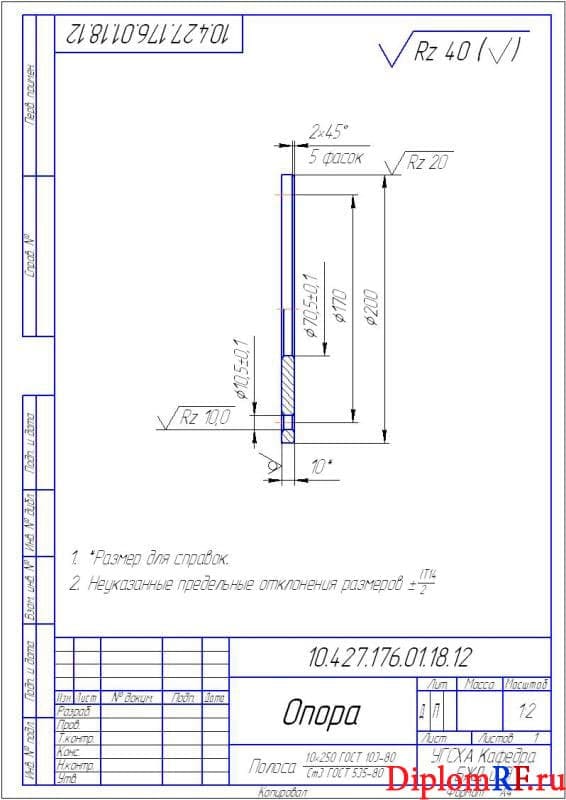

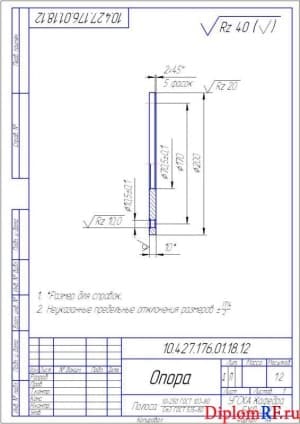

15. Опора А4

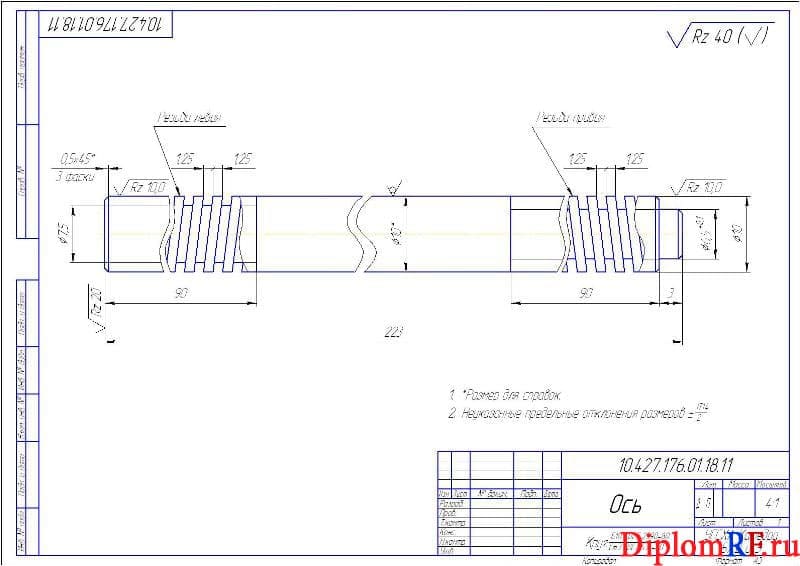

16. Рабочий чертеж оси А3

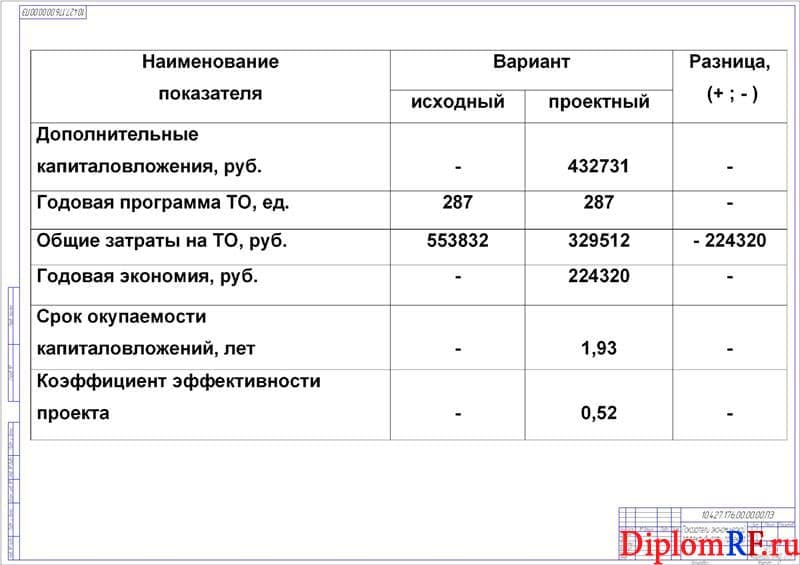

17. Показатели экономической эффективности А1

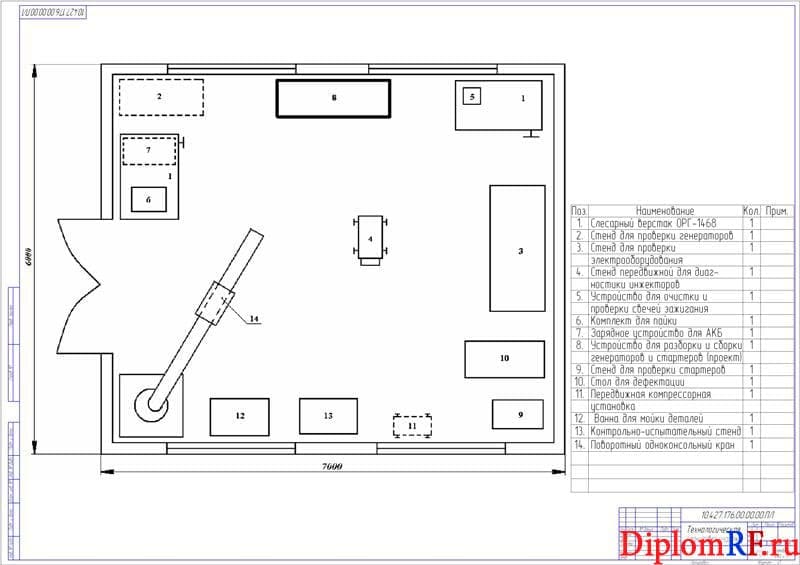

18. Технологическая планировка А1

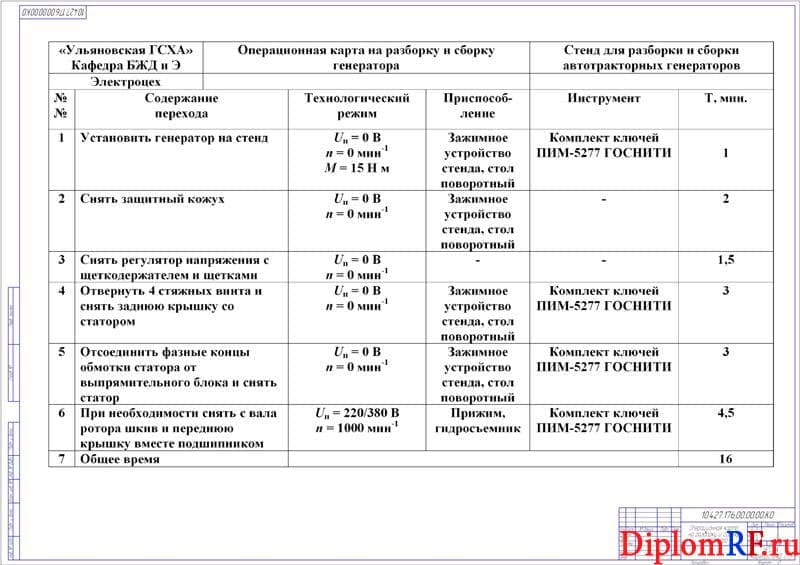

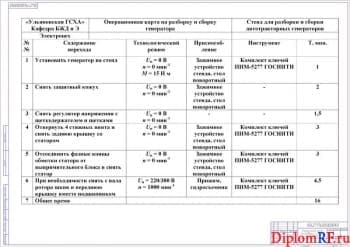

19. Операционная карта на разборку и сборку генератора А1

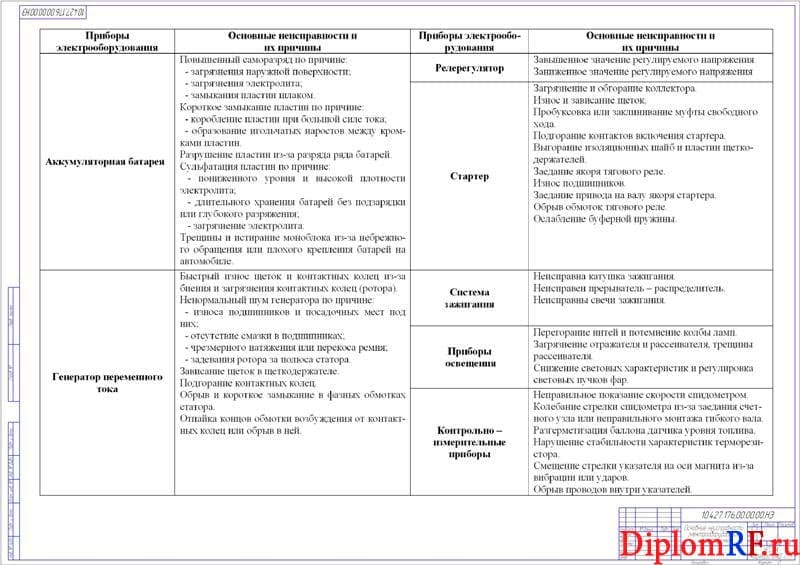

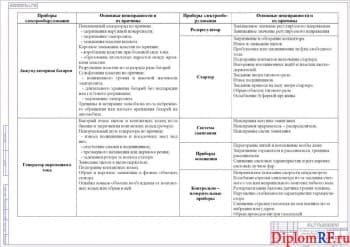

20. Основные неисправности электрооборудования и их причины А1

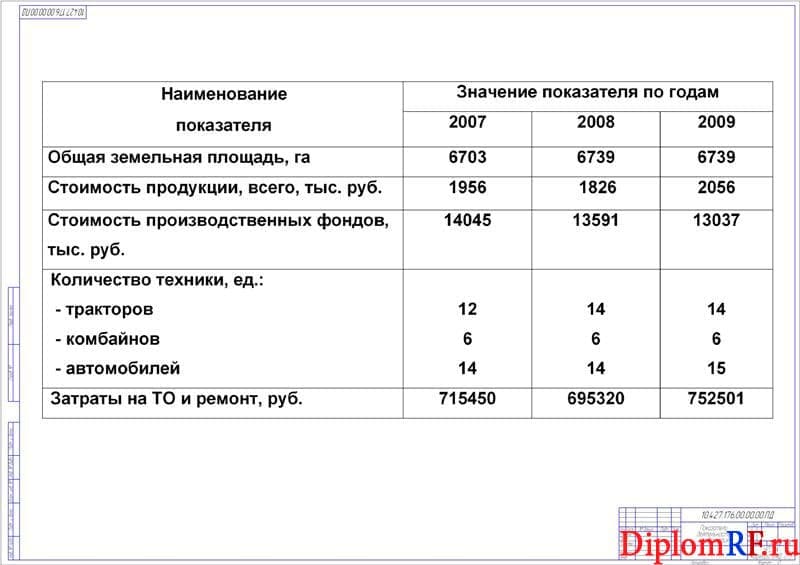

21. Показатели деятельности предприятия А1

Описание

В работе прописаны задачи автомобильного транспорта, его развитие. Проанализирована хозяйственная деятельность предприятия, в том числе состав, структура земельных угодий, размер и структура товарной продукции, обеспеченность хозяйства рабочей силой и ее использование в течение трех лет, структура и состав машинно-тракторного парка, состав и структура водительских кадров. Выполнен анализ автотракторного электрооборудования по модельному ряду автомобилей с описанием технических характеристик.

Проведена модернизация технического обслуживания автотракторного электрооборудования на предприятии. Представлена организационная структура технической службы, а также описан технологический процесс производства. Приведена видовая классификация диагностирования с описанием основных требований. Описана структура, виды технического обслуживания, а также рассчитаны объемы работ по машинно-тракторному парку. Определена годовая трудоемкость, трудоемкость ремонта автотракторного электрооборудования, зона и площадь участка текущего ремонта. Разработан план участка по обслуживанию и ремонту автотракторного электрооборудования.

В конструкторской части работы разработана установка для разборки и сборки генераторов и стартеров. Проанализированы существующие конструкции для обслуживания и ремонта генераторов и стартеров. Описано назначение, технические характеристики стенда, а также принцип работы контрольно-испытательного стенда. Представлен рабочий чертеж стенда для разборки и сборки с указанием элементов и узлов данной конструкции. Сделан выбор конструкторской разработки с обоснованием данной разработки устройства.

Выполнены конструктивные и прочностные расчеты разрабатываемой установки с выбором масляного насоса, электродвигателя. Рассчитаны необходимый диаметр нагнетательного трубопровода, пальца крепления кронштейна захвата, прижимной винт, фланцевая муфта. Представлена технико-экономическая оценка конструкторской разработки с определением стоимости изготовления деталей конструкции, затрат на заработную плату, амортизацию оборудования.

В разделе безопасности дана оценка состояния охраны труда предприятия с анализом данных по травматизму и заболеваемости на производстве. Предложены мероприятия по улучшению условий охраны труда с составлением плана работ. Выполнен расчет зануления установки для разбора и сборки генераторов, а также пожарного запаса воды. Представлены рекомендации для улучшения охраны природы.

В разделе экономики представлено экономическое обоснование конструкторской разработки. Определена стоимость оборудования и его монтаж, затраты на техническое обслуживание и ремонт. Представлены технико-экономические показатели проекта по существующему и проектируемому вариантам. Даны предложения по усовершенствованию разработки конструкторской разработки и технологического процесса и подведены итоги.
