Совершенствование технологии ремонта автомобилей с разработкой съемника для демонтажа шин

Состав чертежей

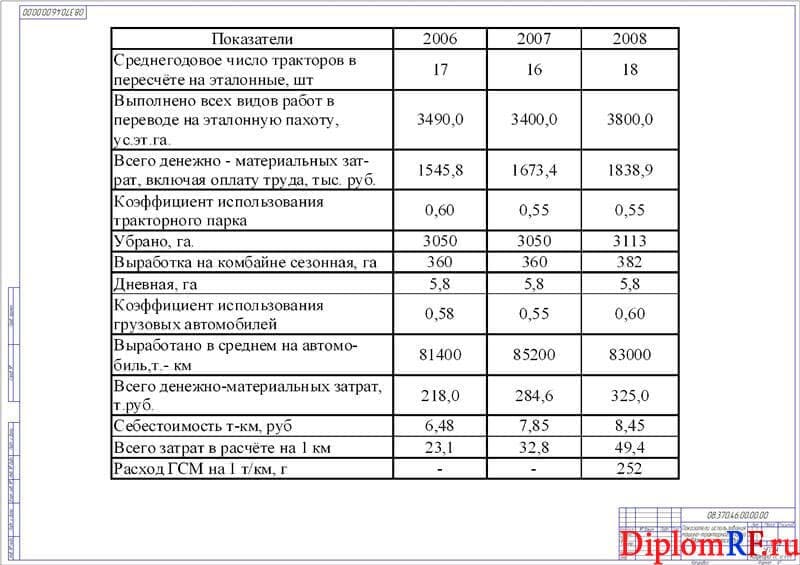

1. Плакат показателей использования машинно-тракторного парка А1

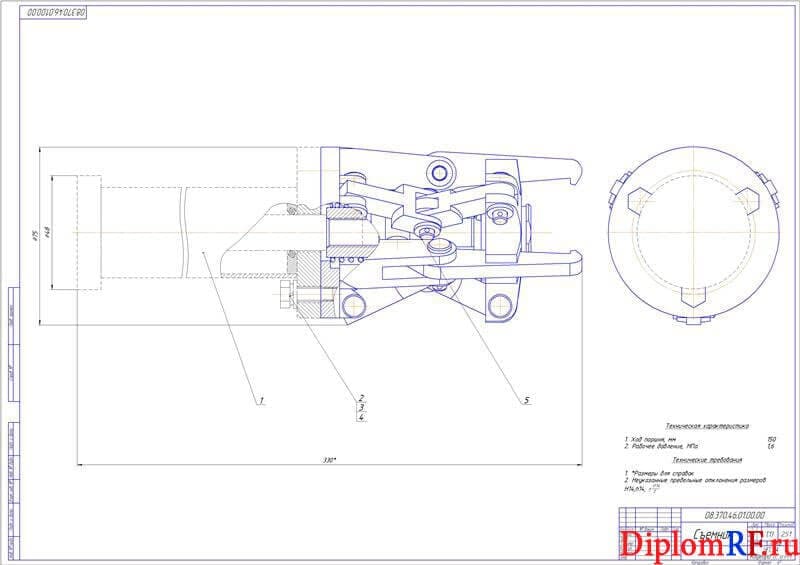

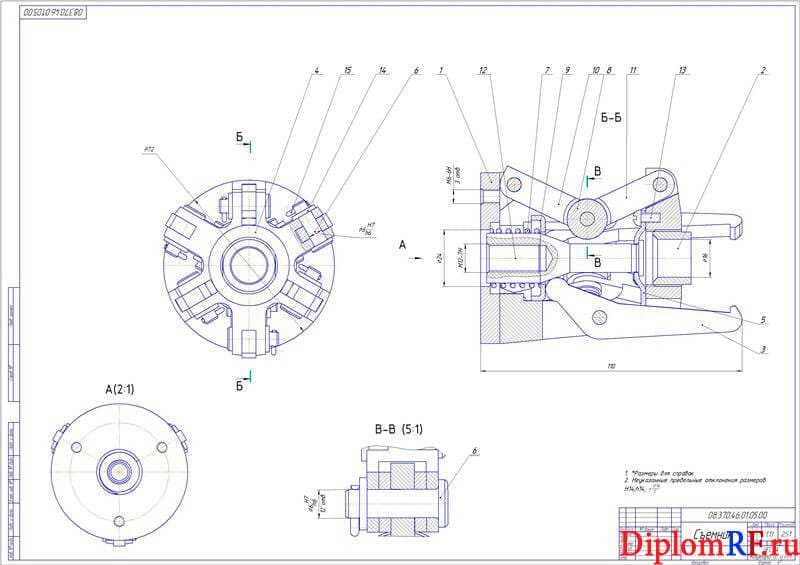

2. Чертеж сборочный съемник А1

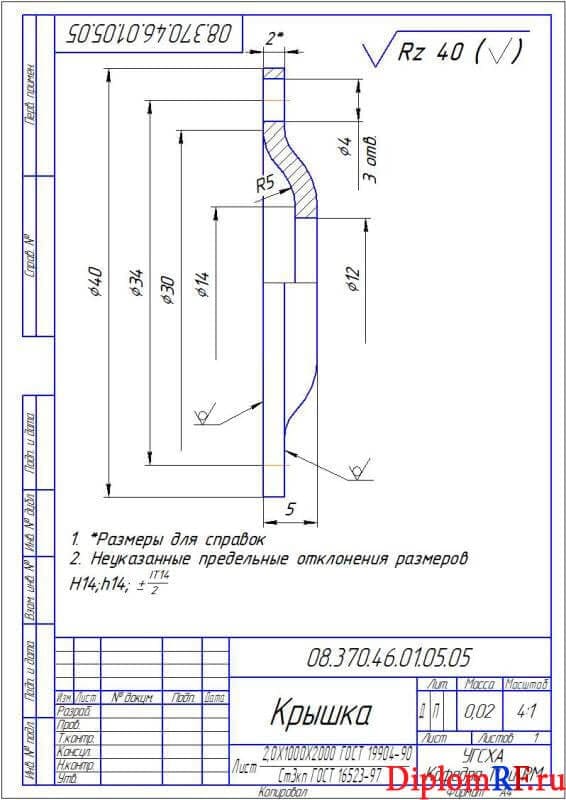

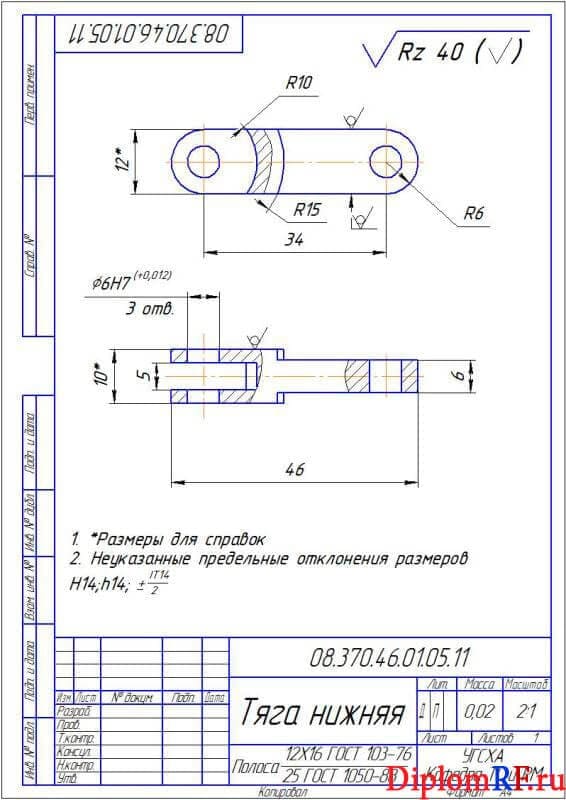

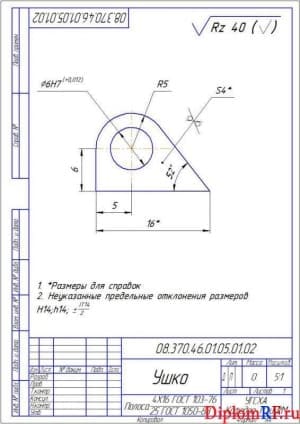

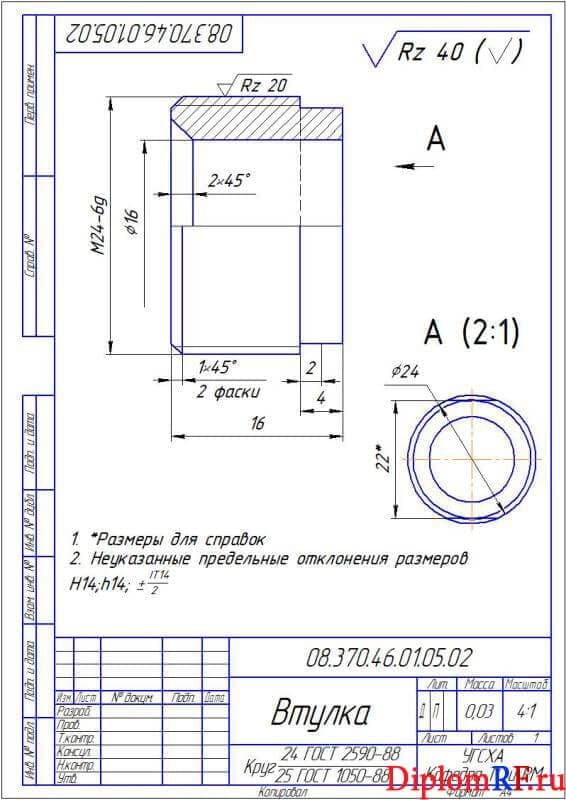

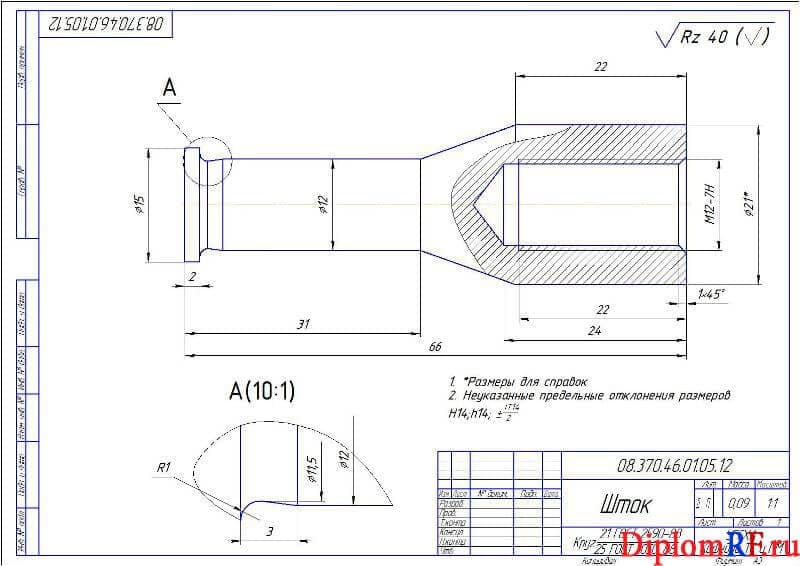

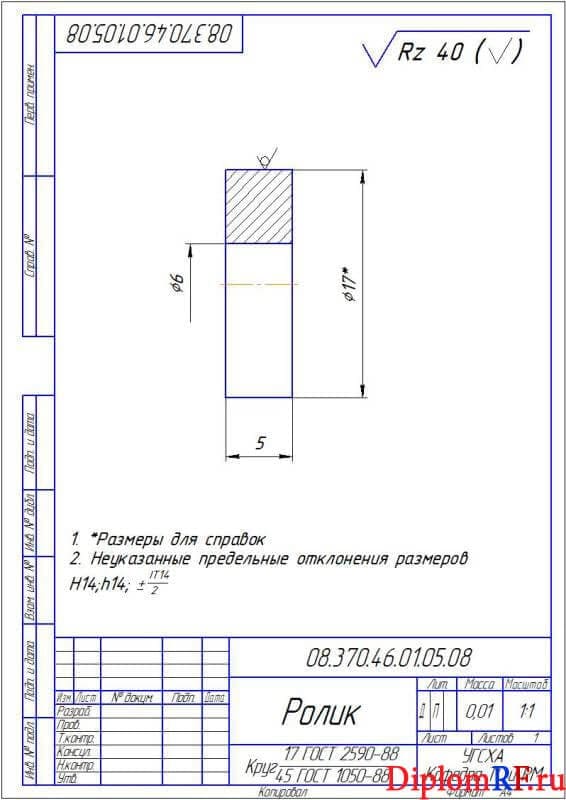

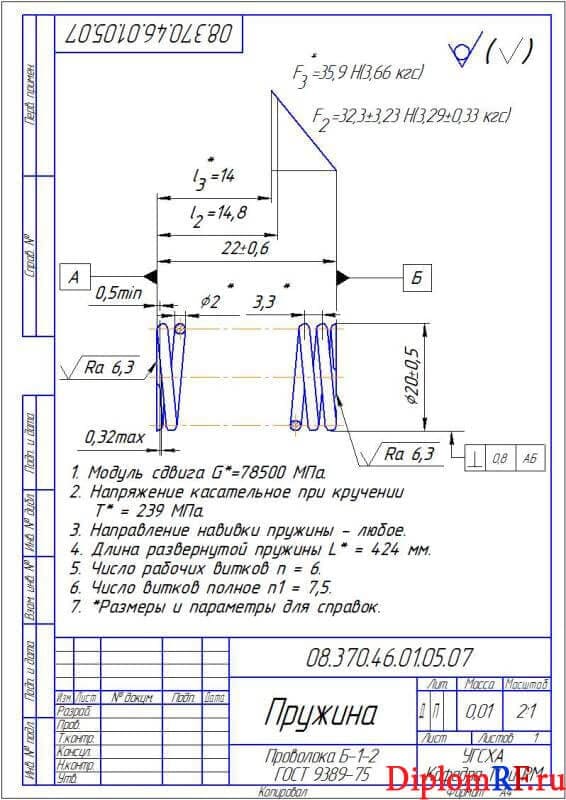

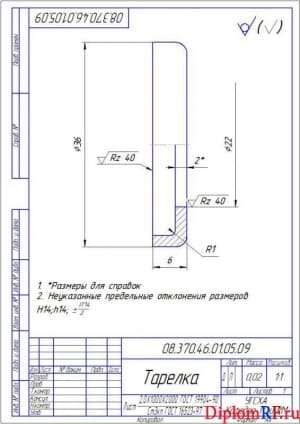

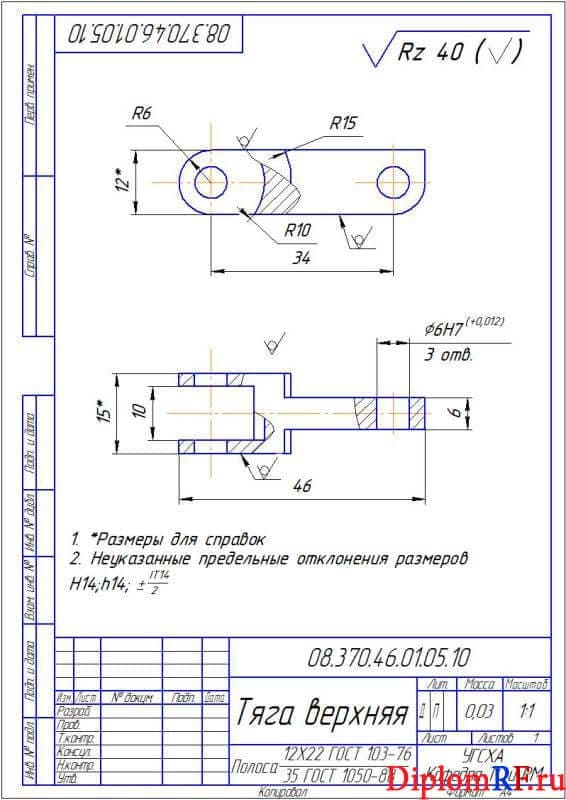

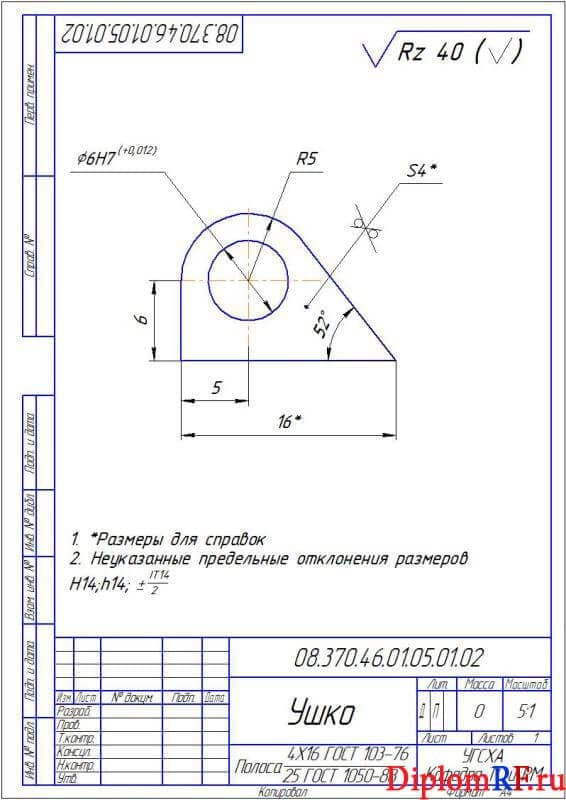

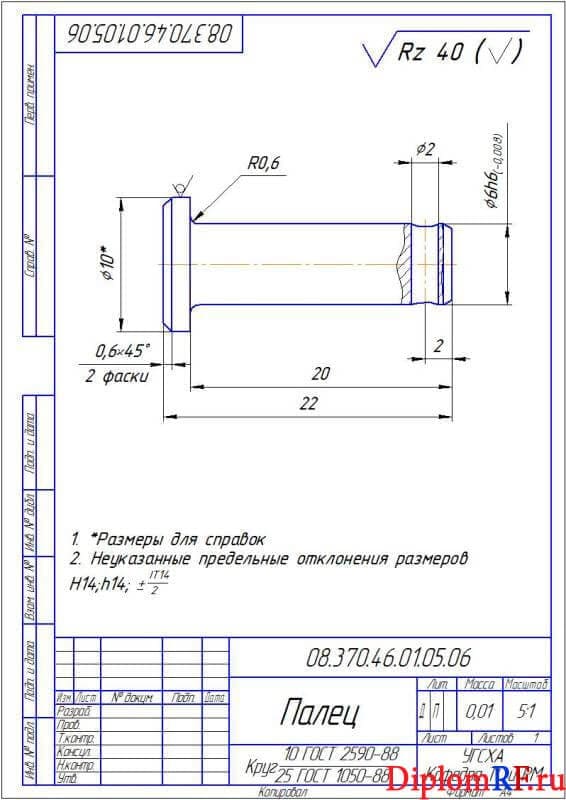

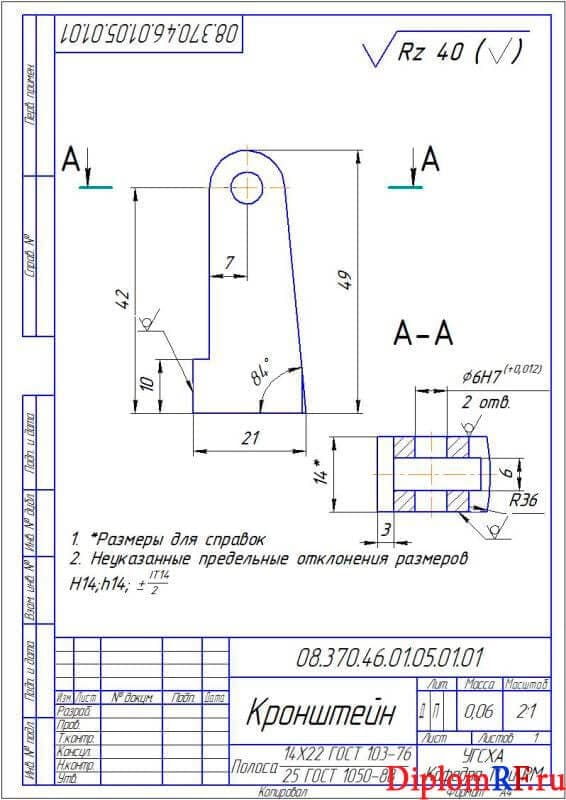

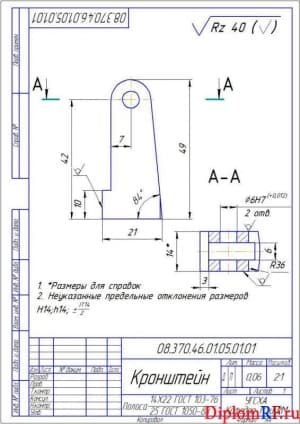

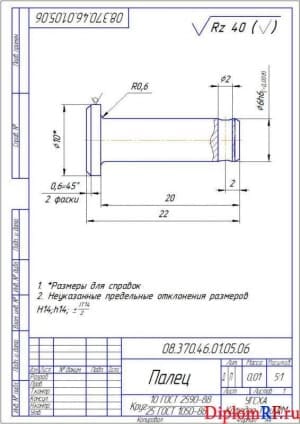

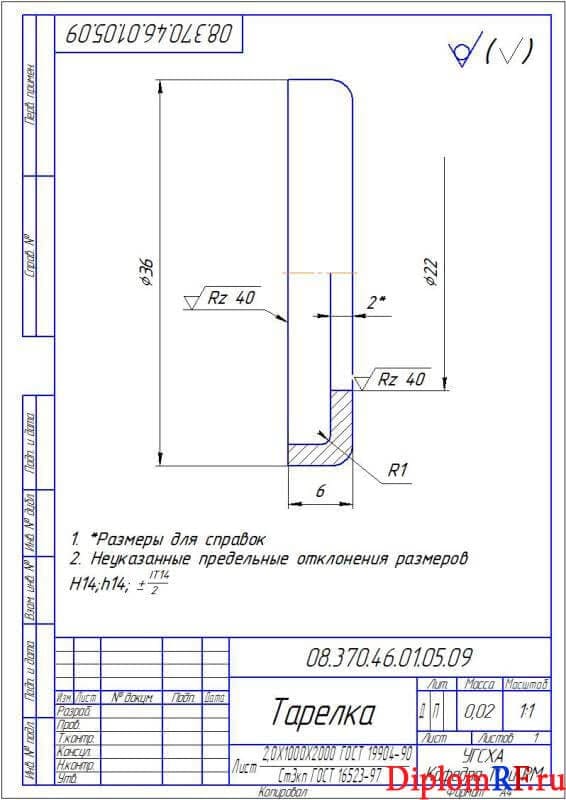

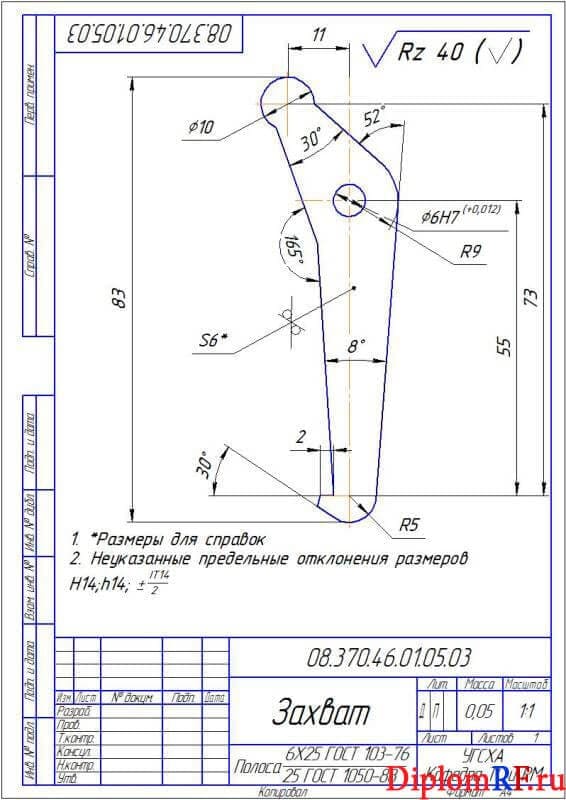

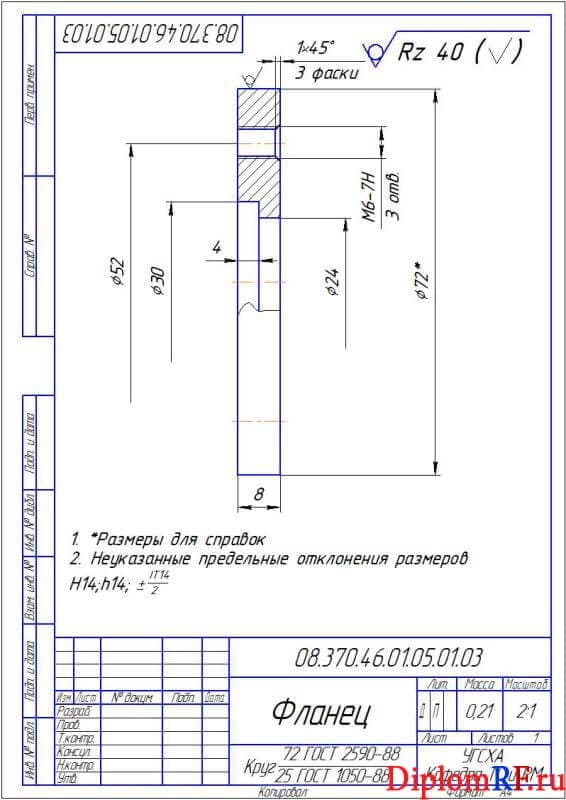

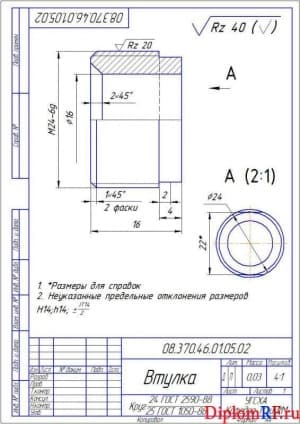

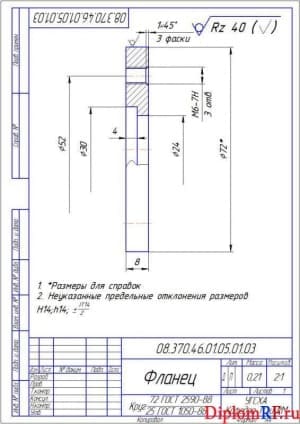

3. Рабочие чертежи деталей: втулка 4, захват А4, кронштейн А4, крышка А4, палец А4, пружина А4, ролик А4, тяга верхняя А4, тяга нижняя А4, ушко А4, фланец А4, тарелка А4, шток А3

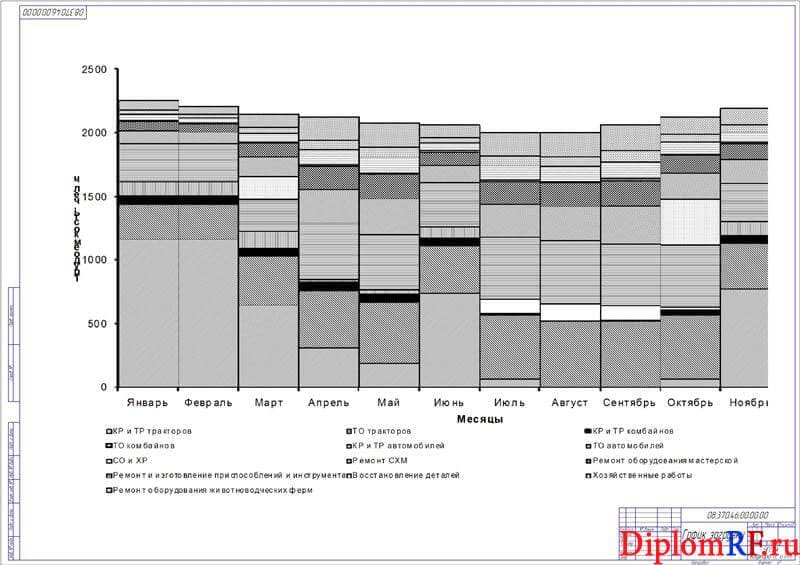

4. График загрузки ремонтной мастерской А1

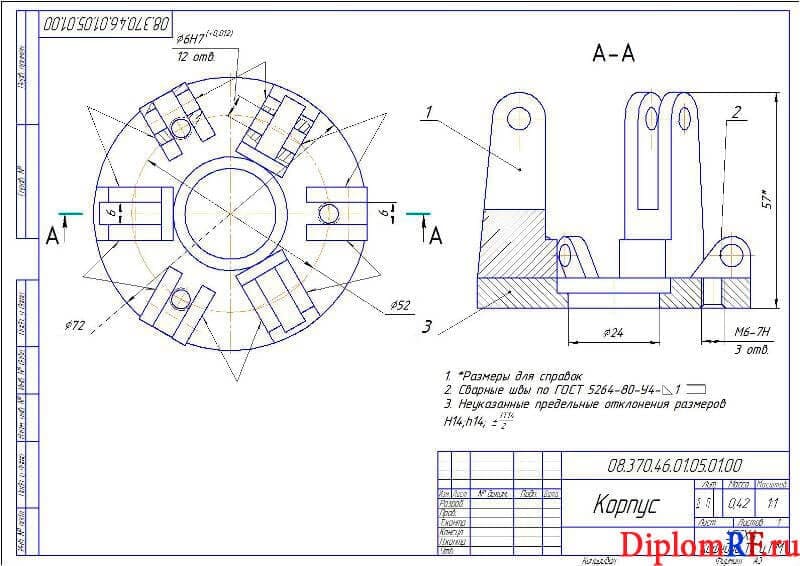

5. Чертеж корпуса А3

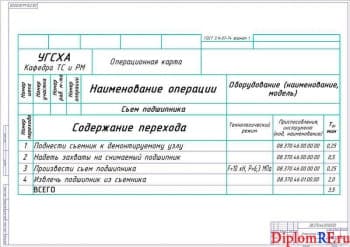

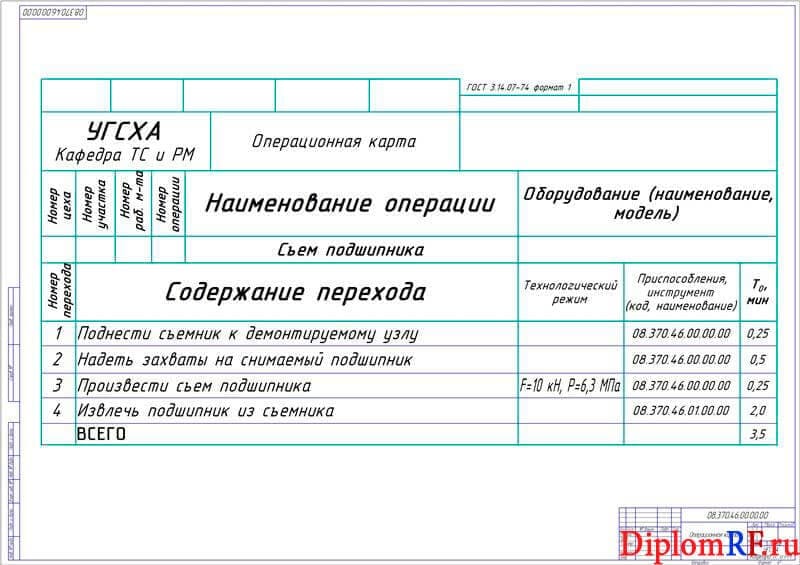

6. Операционная карта А1
7. Чертеж съемника в разрезе А1

Описание

В работе прописаны основные направления совершенствования технологии ремонтных работ в автомобилях. Представлена характеристика предприятия, вид деятельности, местонахождение предприятия. Изображена схема генерального плана зданий и сооружений предприятия с описанием показателей плана. Отражена видовая структура по оказываемым услугам предприятия, а также состав и структура службы технического сервиса предприятия. Изображена структурная схема предприятия ООО Вираж АТО. Представлена оснащенность оборудованием, контрольно-измерительными приборами, приспособлениями и инструментами рабочих мест.

Дана характеристика технического обслуживания и ремонтов автомобилей на предприятии. Прописана сущность, основные задачи и цели дипломной работы. Представлена комплексность работ на предприятии. Определены объемы работ ТО и ТР и выполнены основные расчеты, в том числе трудоемкость. Составлен производственный календарный план работ в перспективе на год. Описан производственный процесс ремонта автомобилей с изображением схемы, в том числе следующие работы: очистка, разборка, дефектация. Рассчитан фонд времени и структура работы предприятия, производственные площади.

В конструкторской части работы разработан стенд демонтажа и монтажа шин. Представлено назначение и обоснование выбора данной разрабатываемой конструкции. Выполнена оценка существующих конструкций с описанием их положительных и отрицательных сторон. Описан принцип работы стенда. Определены основные конструктивные элементы конструкции с выполненными расчетами: балки на изгиб, опора на сжатие, прочность сварного соединения. Представлен технологический процесс монтажа шин с расчетами основных элементов технологического процесса. Отражено обоснование разработки данной конструкции. В графической части представлены чертежи конструктивных элементов данной конструкции, а также представлен график загрузки.

В разделе техники безопасности отражен анализ состояния охраны труда на предприятии, а также приведены данные травматизма и заболеваемости на производстве в динамике нескольких лет. Составлен годовой план мероприятий по улучшению условий и охраны труда на участке ремонтных работ. Выполнены расчеты освещения на участке технического обслуживания, защитного заземления. Отражены основные принципы экологической безопасности работ на предприятии.

Экономическая часть ВКР показывает целесообразность модернизации данной конструкции, с описанием технико-экономических показателей предприятия. Определены себестоимость, вложения в ремонт изделий, экономический эффект проекта, годовая программа ремонтных работ, срок окупаемости капитальных вложений. Представлены технико-экономические показатели базового и проектируемого в работе устройства с описанием положительных и отрицательных моментов. В заключении даны предложения по усовершенствованию производственного процесса и сделаны выводы по выполненной работе.
