ТО и ремонт МТП с проектом устройства демонтажа и транспортирования агрегатов

Код: 01.01.06.03.106

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Модернизация, Агрегат, ТО, Ремонт, Ремонт автомобилей, Организация ремонта, ремонта АТП

Пояснительная записка (в программе Word) 86 с., 5 рис., 18 табл., 22 источника
Чертежи (в программе Компас) 16 листов
ВУЗ Азово-Черноморская государственная агроинженерная академия
Спецификация 5 листов

Описание

В дипломной работе сделан анализ хозяйственной деятельности предприятия Ростовской области. Даны климатические условия местонахождения предприятия. Описана структура предприятия и выполнено обоснование темы дипломного проекта. В расчетно-технологической части работы выполнен анализ показателей производственной деятельности автотранспорта по хронологическим датам и представлена динамика изменения этих показателей. Выполнены расчеты ремонтно-технических воздействий на автопарк в течение года, с уточнением нормативов ресурсного пробега, коэффициента технической готовности, пробегов ПС и производственной программы ТО на год, годовое число обслуживаний. Скорректированы нормативные трудоемкости ЕО, ТО И ТР при расчете трудоемкостей, и рассчитаны годовые объемы работ с разделением их по видам работ, по временам года.

Представлено обоснование режима работы предприятия с расчетом годового фонда времени рабочего оборудования и предприятия. Выполнены расчеты численности производственных, вспомогательных рабочих, количества постов, количество оборудования в производственном корпусе с его подбором, расчеты площадей производственных, складских помещений. Представлено планировочное решение производственного корпуса. В представленном проекте за счет использования более современных технологий, новейшего оборудования и научной организации труда происходит повышение качества технического обслуживания и ремонтов, что приводит к увеличению пробегов до капитального ремонта, увеличению коэффициента использования пробега, коэффициента использования в работе, снижению трудоемкости ТО.

В конструкторской части ВКР представлена актуальность внедрения в производство разрабатываемой конструкции. Выполнен анализ существующих конструкций с графическим изображением передвижного гидравлического крана и подъемника с их характеристиками. Приведена обоснованность предлагаемой конструкции. Графически представлено устройство для демонтажа, транспортирования и установки на ремонтную позицию агрегатов автомобилей. Показан принцип работы разрабатываемого стенда. Сделаны расчеты устройства для демонтажа, транспортирования и установки на ремонтную позицию агрегатов транспортных средств с изображением схемы привода.

Применение данного стенда позволит повысить эффективность его в эксплуатации, снизить затраты труда на монтаж и демонтаж агрегатов, а также их транспортирование и установку на ремонтную позицию. Выполнены кинематический расчет привода, расчеты передач с выбором материала и определения контактных напряжений, межосевого расстояния, модуля зацепления, числа зубьев и основных размеров шестерни и колеса, скорости колес и степени точности передачи, проверка зубьев на выносливость по напряжениям изгиба и другие расчеты. Разработана инструкция по эксплуатации передвижного подъемника с указанием мер безопасности. Представлены подготовительные работы к использованию стенда и сам процесс работы, а также техническое обслуживание стенда.
В выпускной квалификационной работе дана характеристика и оценка потенциальных опасностей и вредностей на предприятии.

Описана организация работы по охране труда на предприятии. Выполнены расчеты социального риска, эвакуационных путей и выходов. Разработанные мероприятия по эвакуации людей при возникновении пожара позволяют избежать человеческих жертв. В работе представлена экологичность проекта. Дано техническое и экономическое обоснование использования передвижного подъемника с подбором базы сравнения. Выполнены расчеты дополнительных капитальных вложений, эксплуатационных затрат, экономической эффективности проекта. Представлены критерии эффективности инвестиционного проекта с описанием показателей экономической эффективности.

Состав чертежей

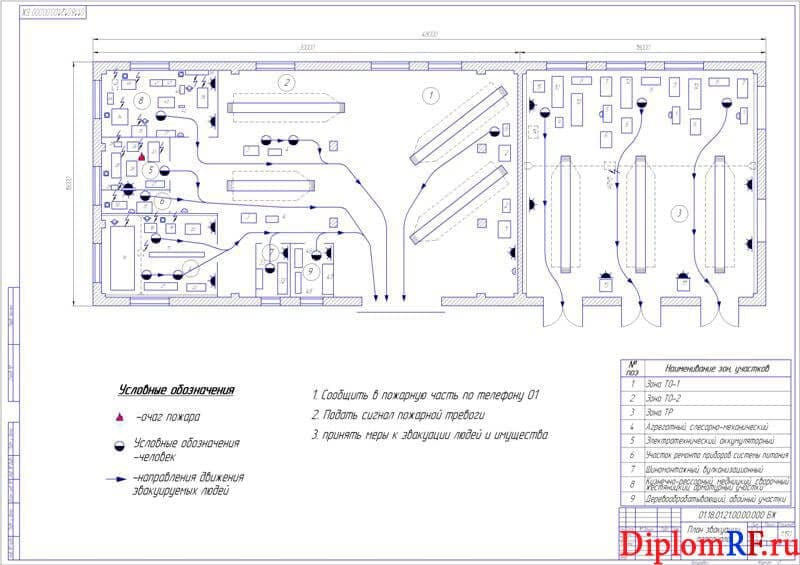

План эвакуации персонала А1

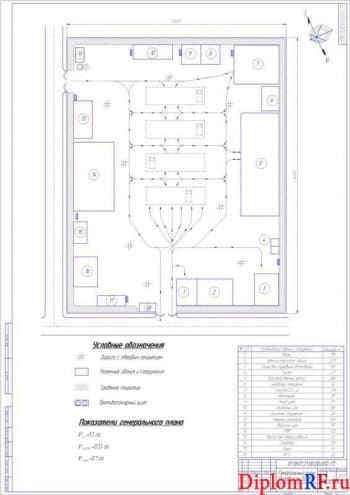

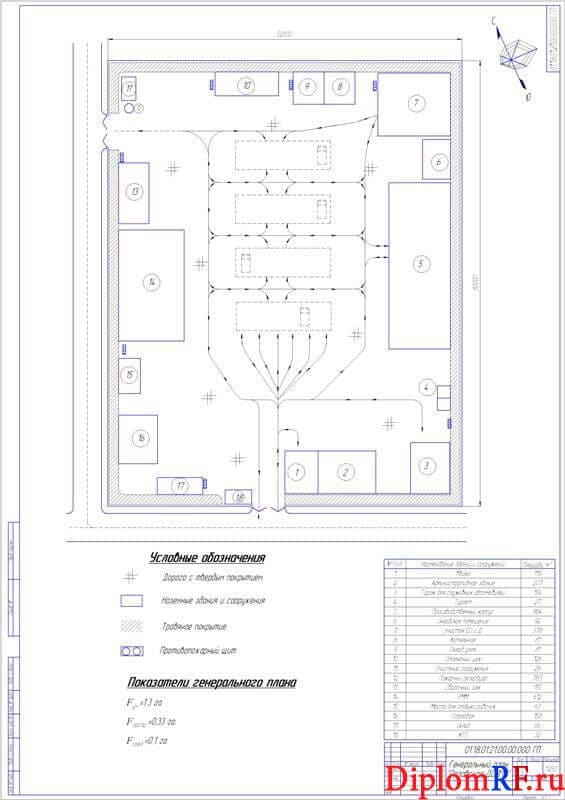

Генеральный план «Орловская ДСПМК» А1

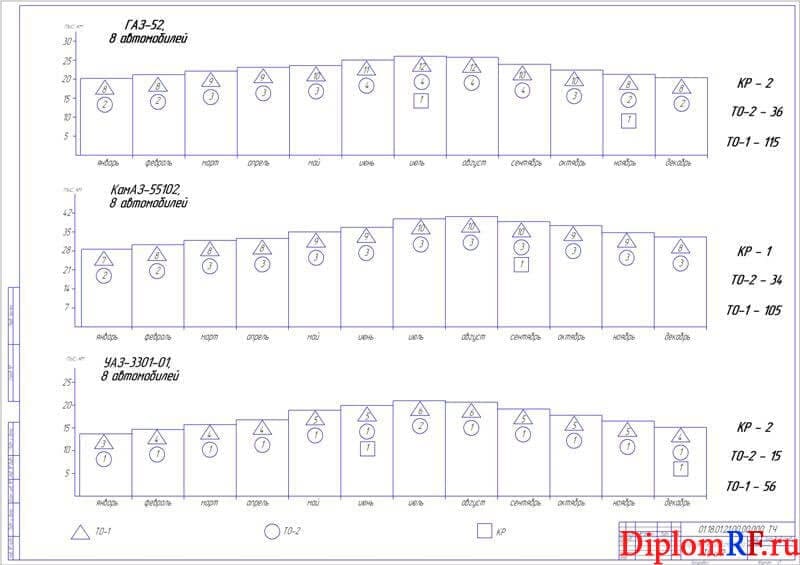

График периодичности ТО и Р А1

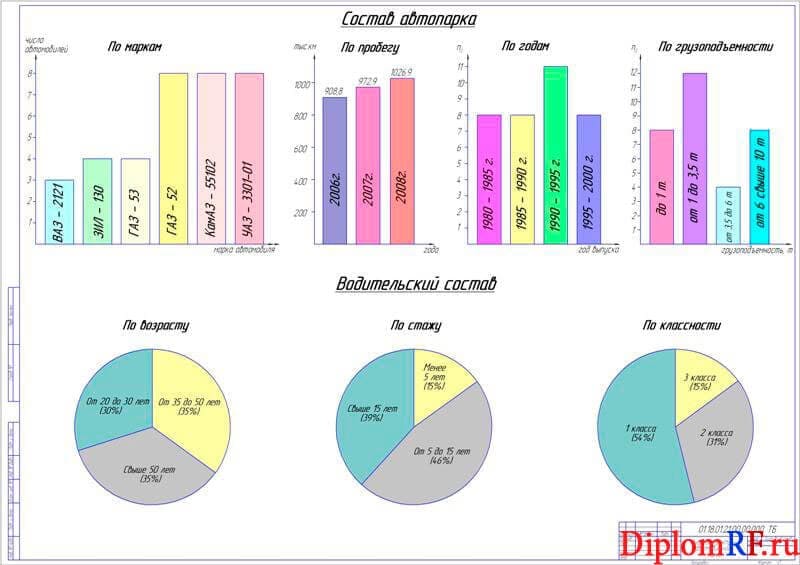

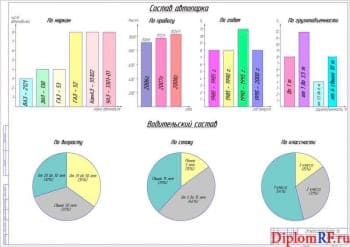

График анализ структуры автомобильного парка А1

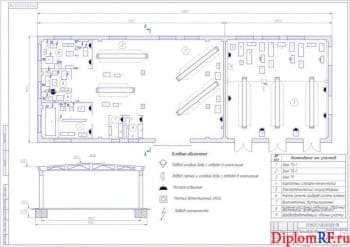

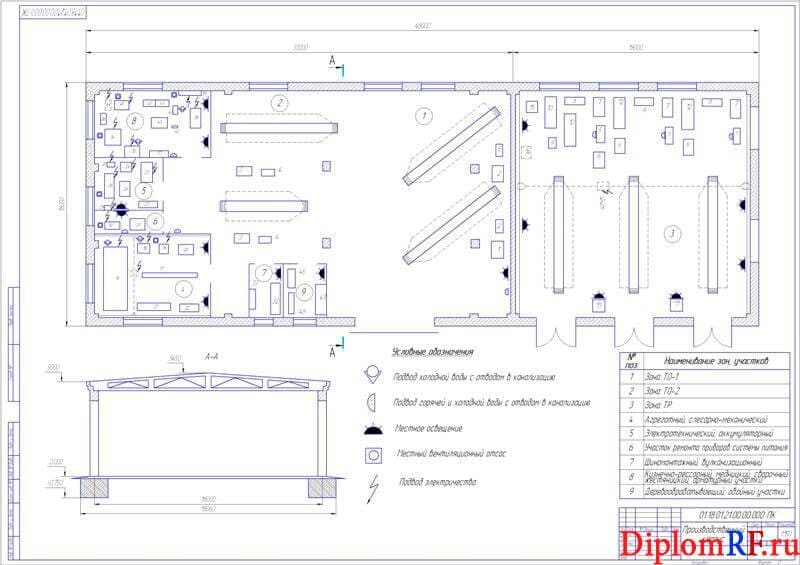

План производственного корпуса А1

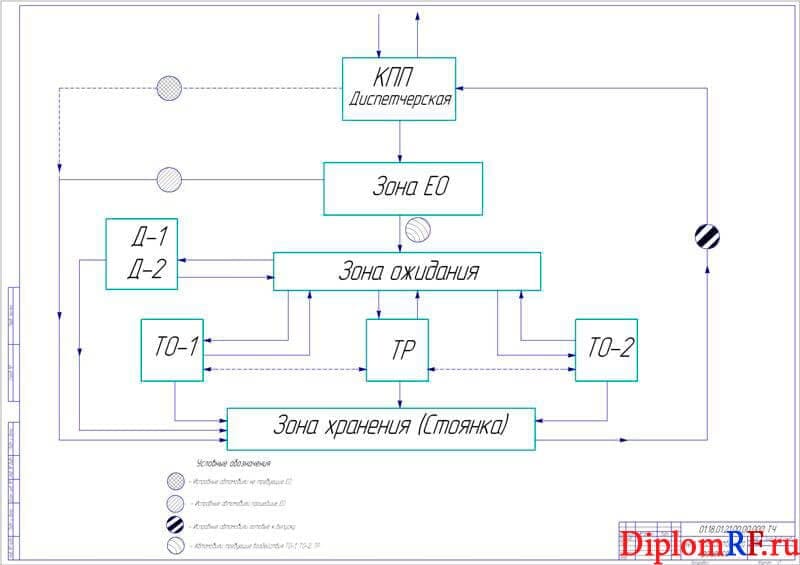

Схема производственного процесса А1

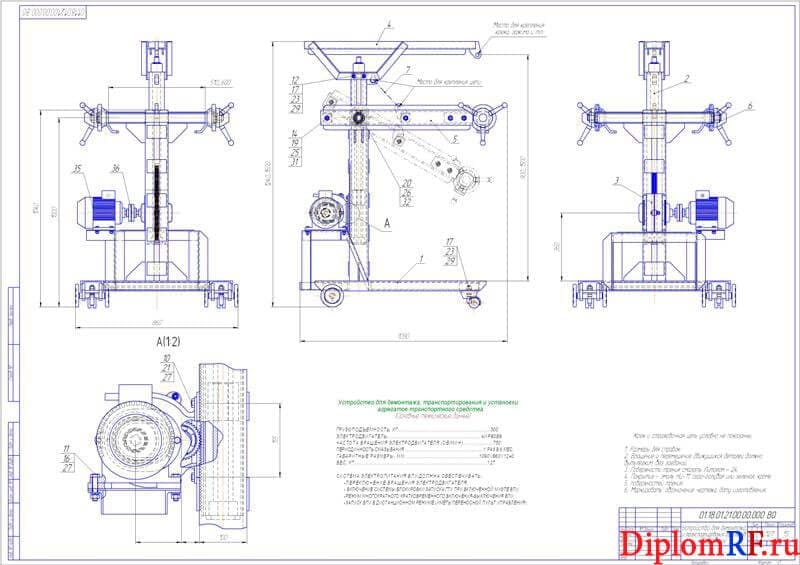

Чертеж общего вида устройство для демонтажа и транспортирования агрегатов А1

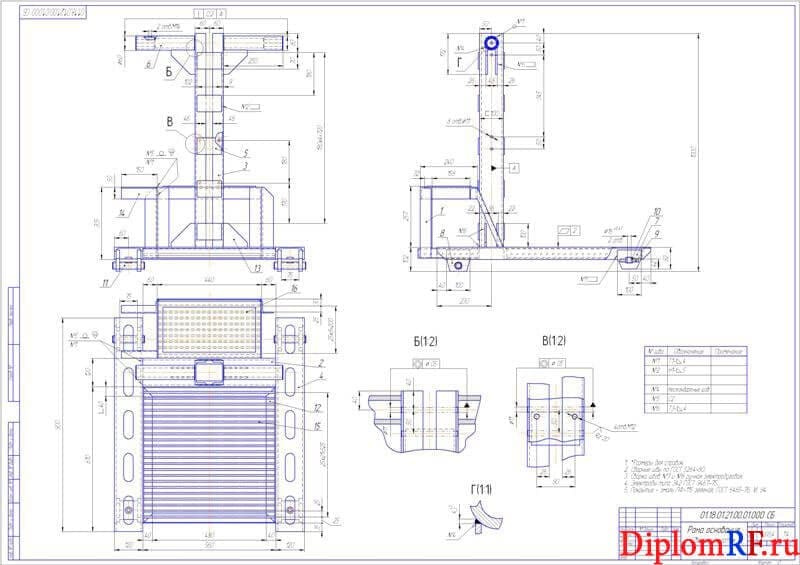

Чертеж сборочный рама основания А1

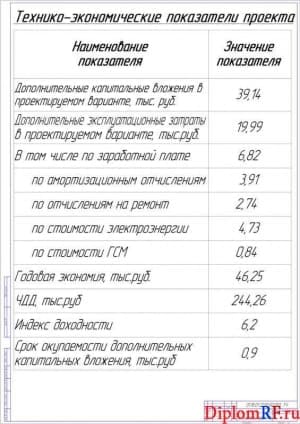

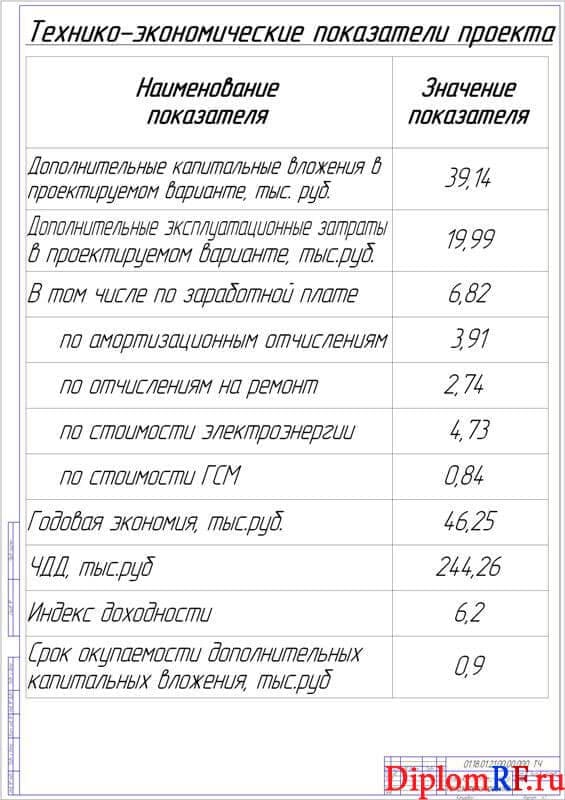

Плакат технико-экономических показателей проекта А1

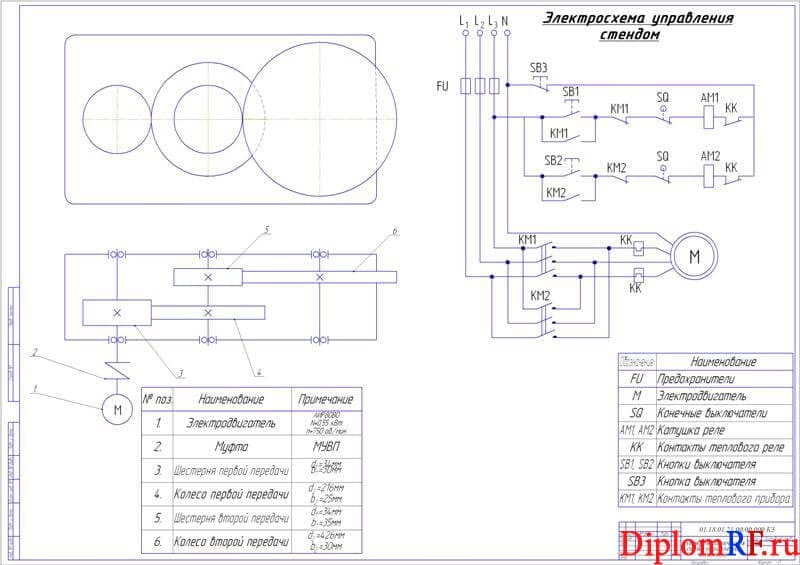

Схема электромеханическая управления стендом А1

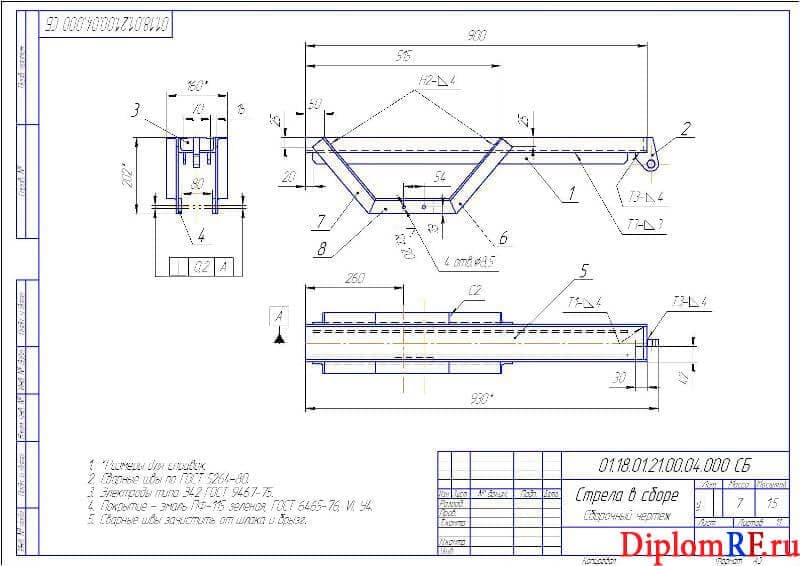

Чертеж сборочный стрела в сборе А3

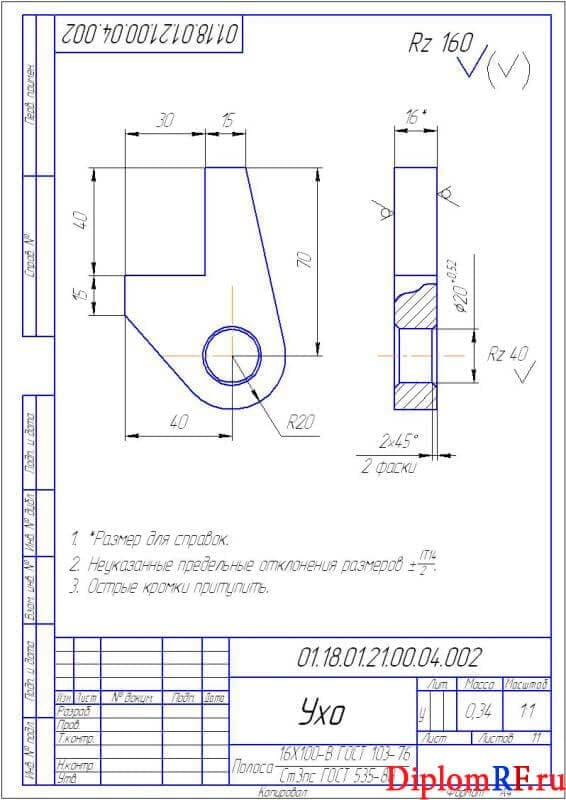

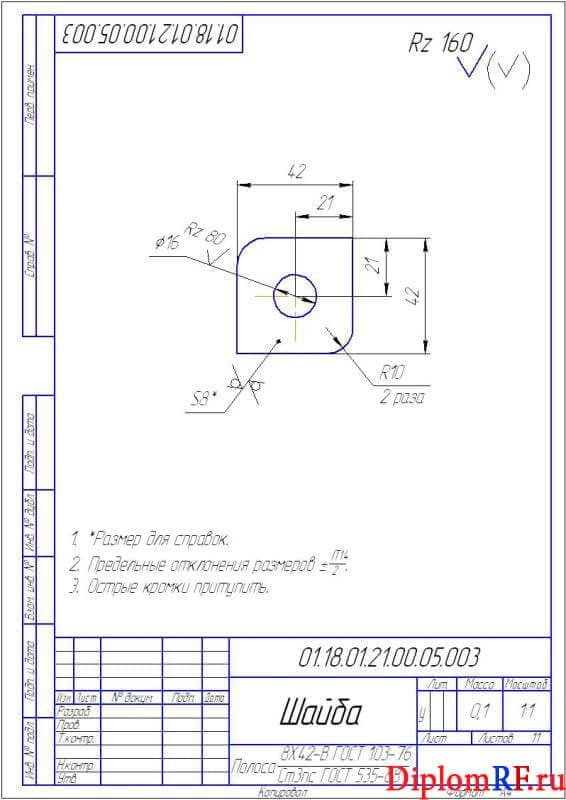

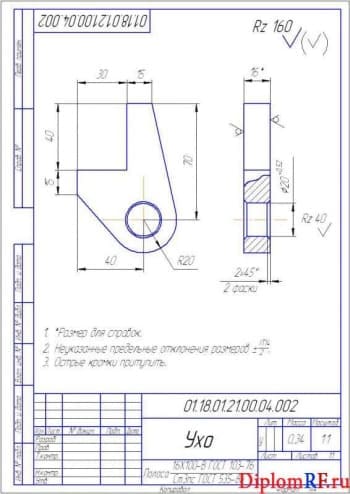

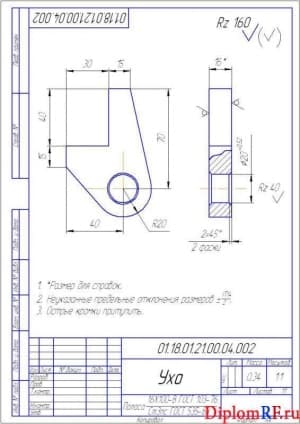

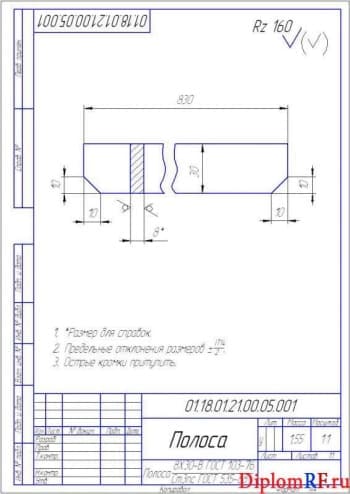

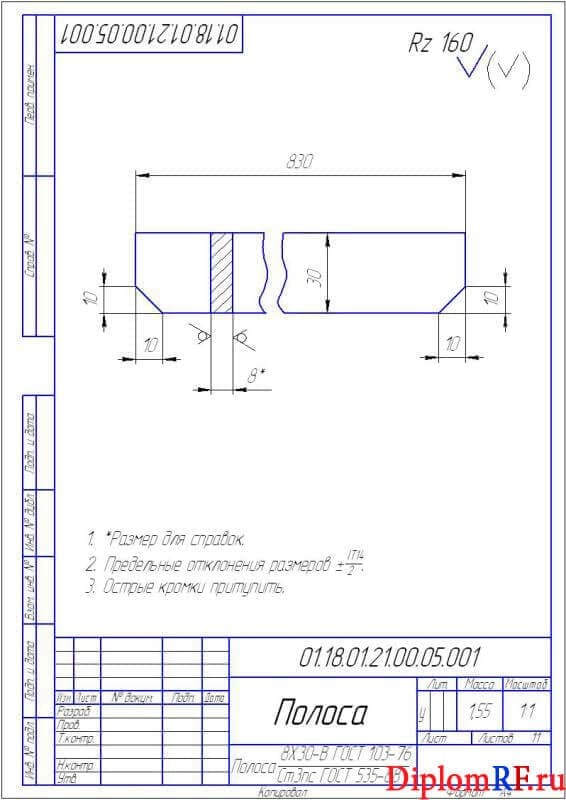

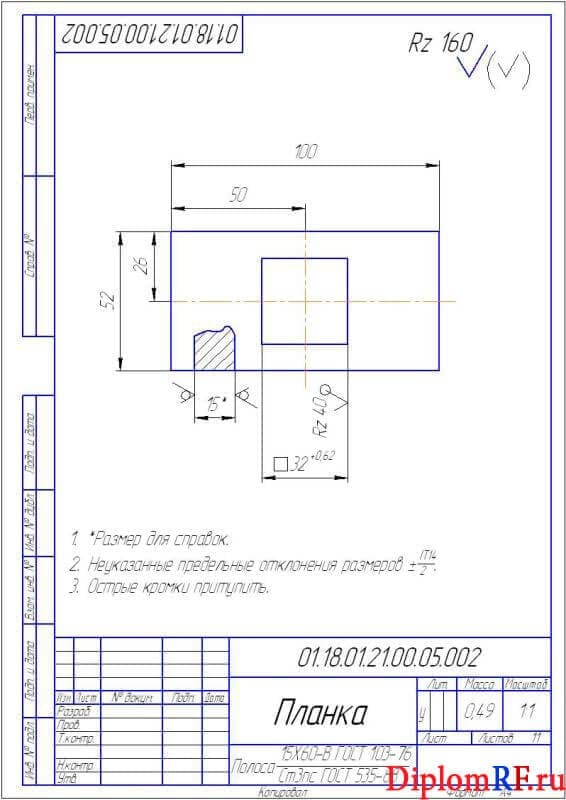

Рабочие чертежи деталей: ухо А4, полоса А4, планка А4, шайба А4

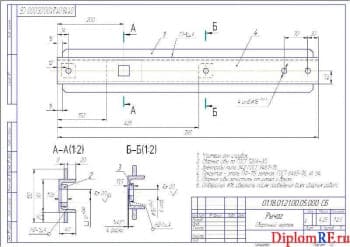

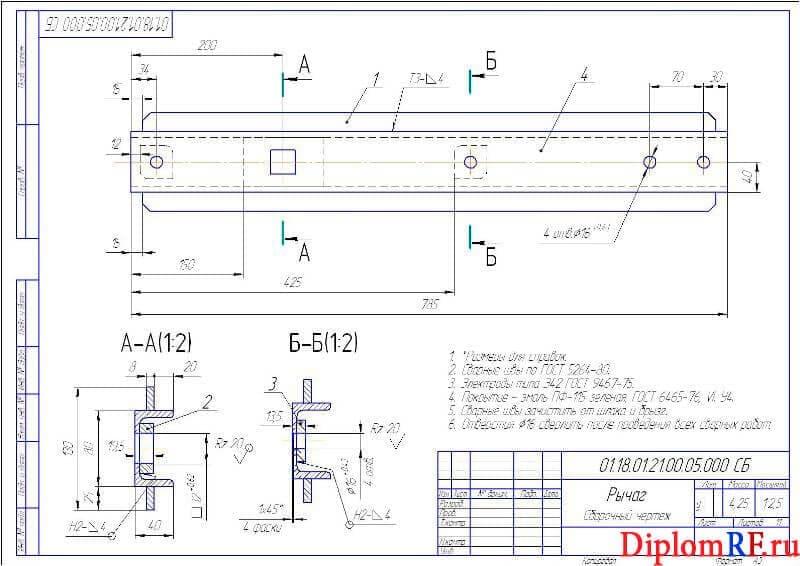

Рычаг в сборе А3

Содержание

1. Характеристика ООО «Орловская ДСПМК» Ростовской области.
1.1 Обоснование темы работы.
1.2 Расчетная и технологическая часть работы.
1.2.1 Оценка производственной деятельности автотранспорта на предприятии
1.3 Расчет количества ремонтных воздействий на парк в течение года .
1.3.1 Исходные данные
1.3.2 Изменение нормативов пробега автотранспорта
1.3.3 Расчет коэффициента готовности технической
1.3.4 Расчет пробегов ПС и программы технических обслуживаний на год.
1.4 Определение трудоемкостей
1.4.1 Корректирование нормативов трудоемкостей ЕО, ТО и ТР
1.4.2 Определение годовых объемов работ ЕО, ТО ТР
1.4.3 Перераспределение объемов работ ЕО, ТО и ТР по их видам в течение года.
1.4.4 Распределение трудоемкости ЕО, ТО, ТР по временам года.
1.5 Оценка режима работы предприятия с определением годовых фондов времени .
1.5.1 Определение численности рабочих производственных
1.5.2 Определение численности рабочих вспомогательных.
1.5.3 Расчет числа постов.
1.5.4 Определение оборудование с его подбором для производственного корпуса.
1.6 Определение площадей производственных.
1.6.1 Определение площади складских помещений.
1.7 Планировка корпуса производственного.
2. Конструктивная часть работы.
2.1 Актуальность использования разрабатываемой конструкции в производство.
2.2 Оценка существующих конструкций.
2.3 Обоснование и оценка предлагаемой конструкции.
2.4 Расчет передвижной тележки.
2.4.1 Базовые данные для расчета.
2.4.2 Расчет кинематический привода
2.4.3. Расчёт первой передачи.
2.4.3.1 Подбор материала колес зубчатых.
2.4.3.2 Определение допускаемых контактных напряжений.
2.4.3.3 Определение расстояния межосевого
2.4.3.4 Определение модуля зацепления
2.4.3.5 Определение количества зубьев шестерни и колеса.
2.4.3.6 Определение размеров основных шестерни и колеса
2.4.3.7 Скорость окружная колес и степень точности передачи
2.4.3.8 Уточнение передачи по контактным напряжениям
2.4.3.9 Уточнение на выносливость зубьев по напряжениям изгиба
2.4.3.10 Силы, действующие в зацеплении
2.4.4 Определение второй передачи.
2.4.4.1 Подбор материала колес зубчатых.
2.4.4.2 Напряжение допускаемое при изгибе для материала шестерни
2.4.4.3 Расчет модуля зацепления
2.4.4.4 Определение параметров основных зубчатых колёс.
2.4.4.5 Определение в зацеплении составляющих силы нормального давления
2.4.4.6 Проверка на усталость зацепления при изгибе.
2.4.5 Расчет передачи реечной.
2.5 Указания по эксплуатации передвижного подъемника
2.5.1 Указания мер безопасности.
2.5.2 Подготовка стенда к работе.
2.5.3 Порядок работы стенда
2.5.4 Обслуживание техническое стенда
3. Техника безопасности и экологичности.
3.1 Характеристика и анализ (идентификация) потенциальных опасностей и вредностей на предприятии.
3.2 Процесс организации работы по охране труда на предприятии.
3.3 Расчет социального риска, выходов и эвакуационных путей
3.3.1 Общая информация об эвакуации людей при пожаре.
3.3.2. Определение социального риска, эвакуационных путей и выходов.
3.3.3 Определение необходимого времени эвакуации людей из помещения.
3.4 Условия экологичности проекта
4. Техническое и экономическое обоснование работы
4.1 Подбор базы сравнения
4.2 Определение дополнительных капитальных вложений
4.3 Расчет затрат эксплуатационных
4.4 Определение эффективности экономической проекта
Заключение
Литература
Приложения
