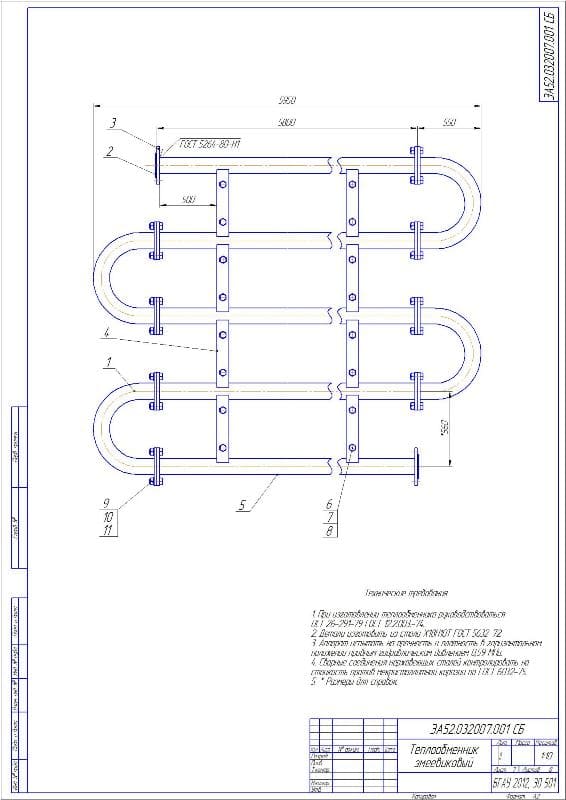

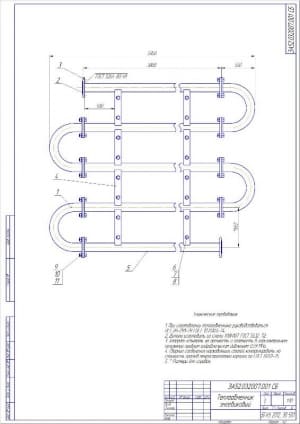

- Чертеж сборочный Теплообменник змеевиковый А2

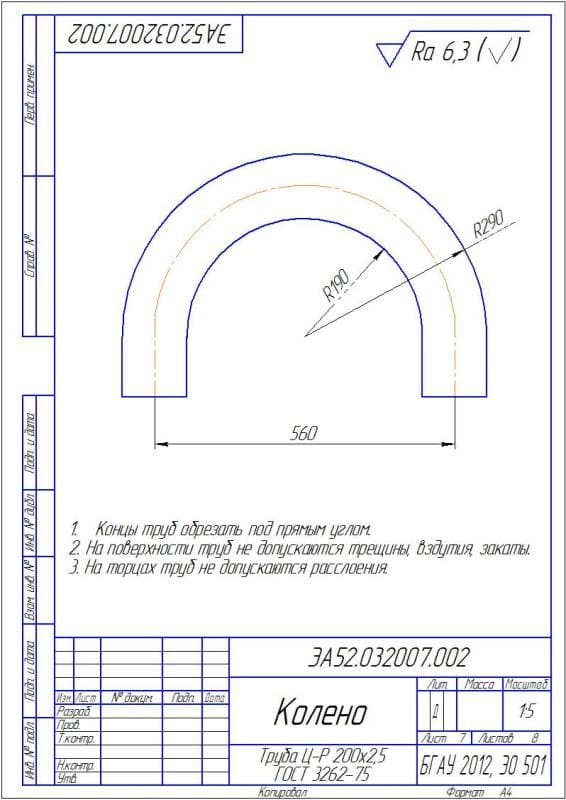

- Деталь Колено А4

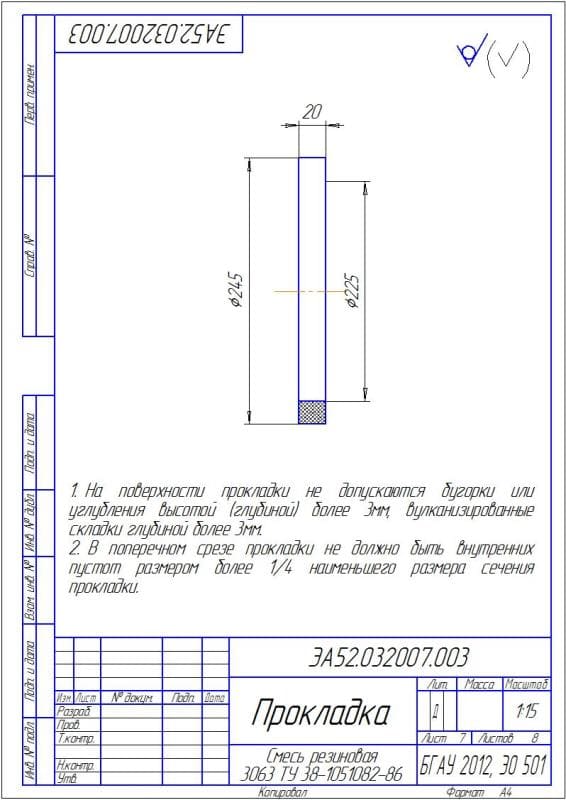

- Рабочий чертеж прокладки А4

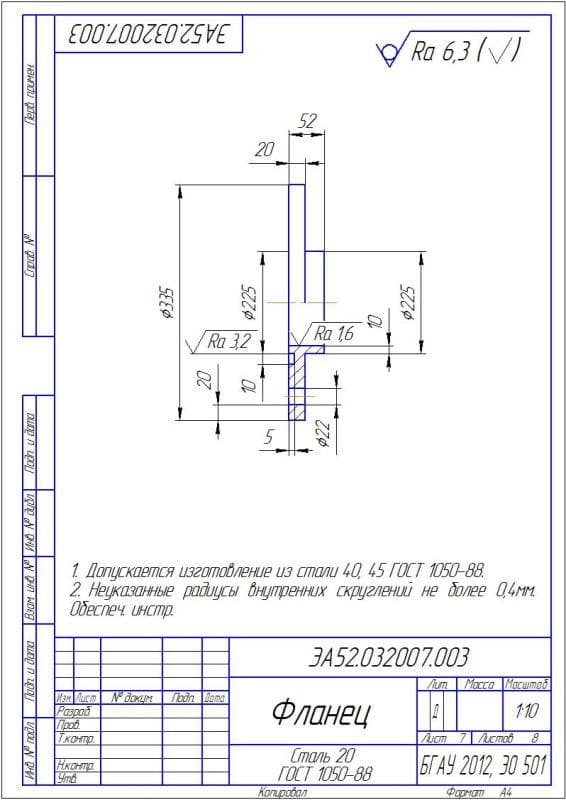

- Чертеж фланца А4

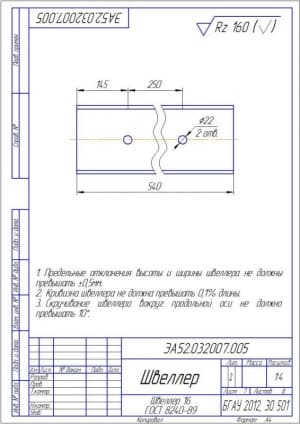

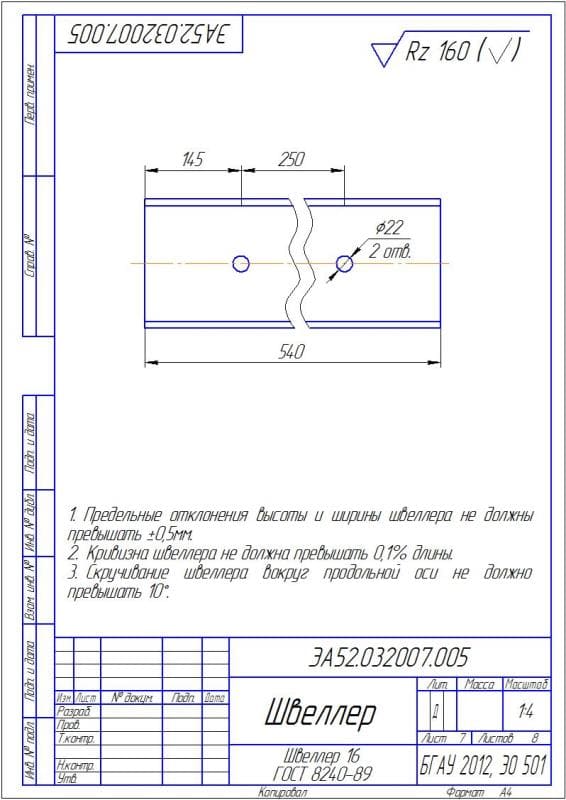

- Чертеж детали швеллер А4

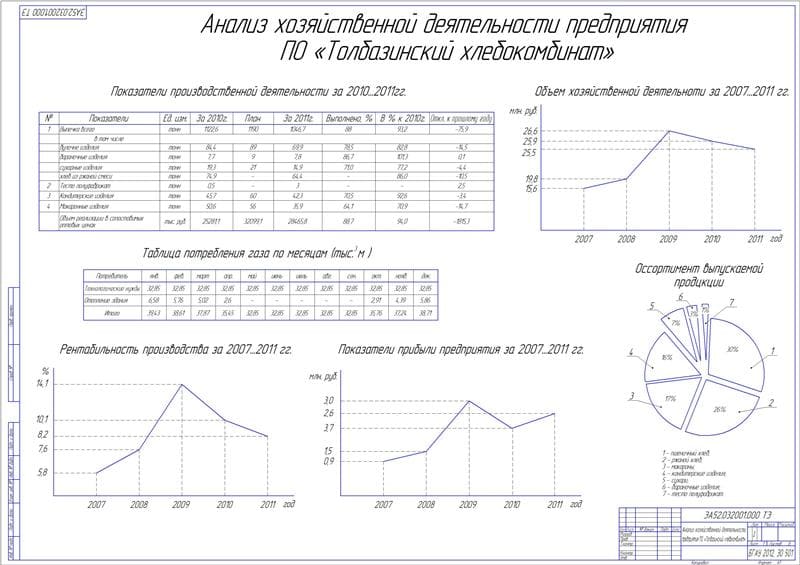

- Анализ хозяйственной деятельности хлебокомбината А1

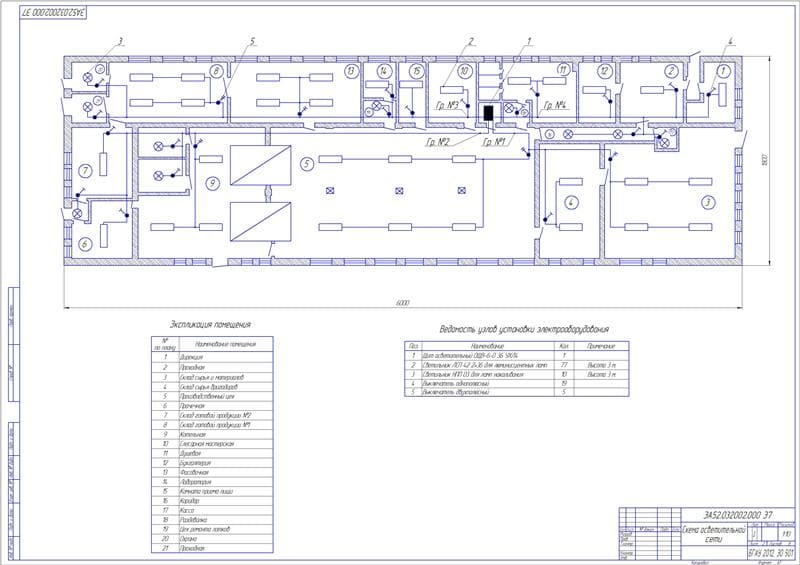

- Схема осветительной сети А1

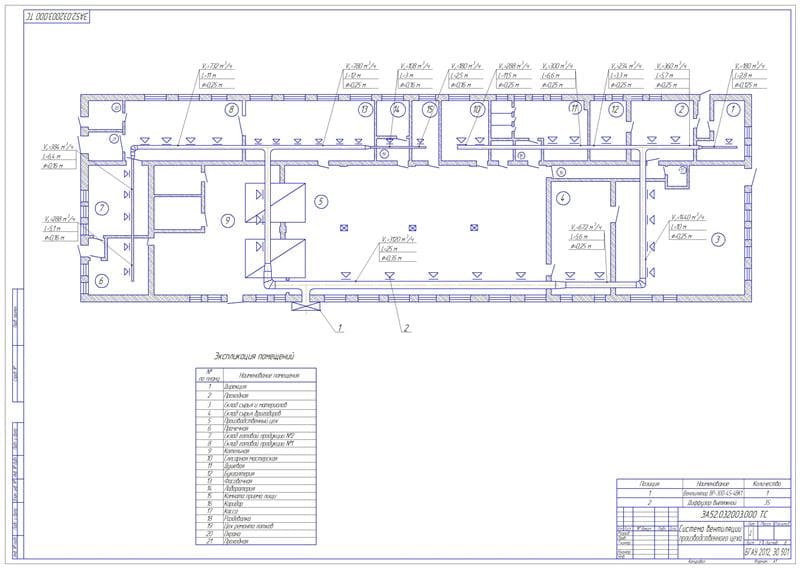

- Система вентиляции производственного цеха А1

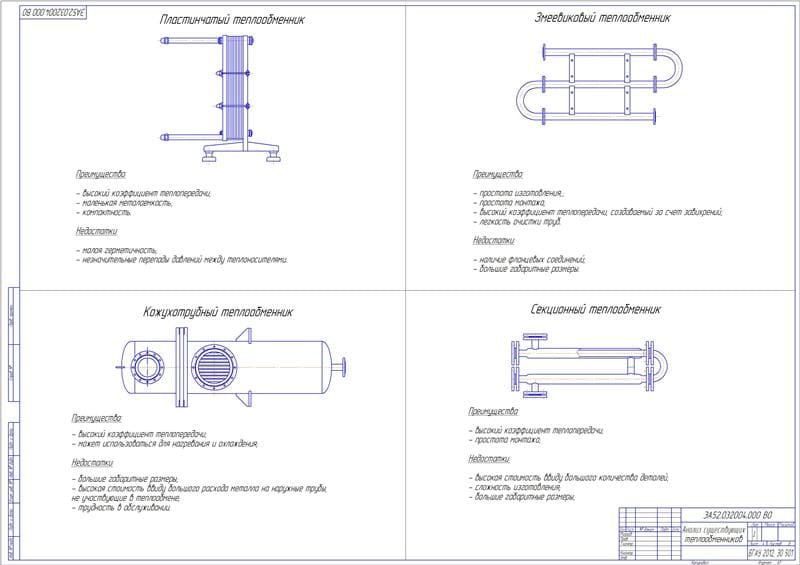

- и 10. Анализ существующих теплообменников 2хА1

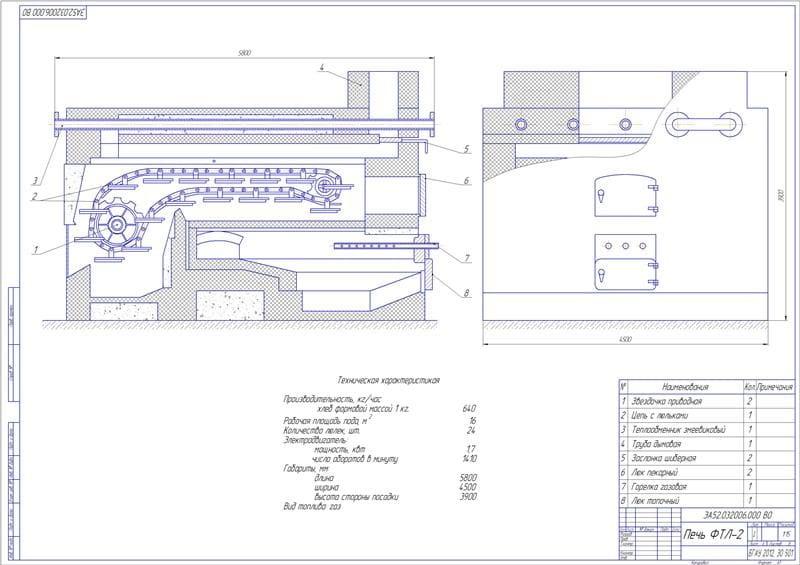

- Чертеж общего вида хлебопекарной печи модели ФТЛ-2 А1

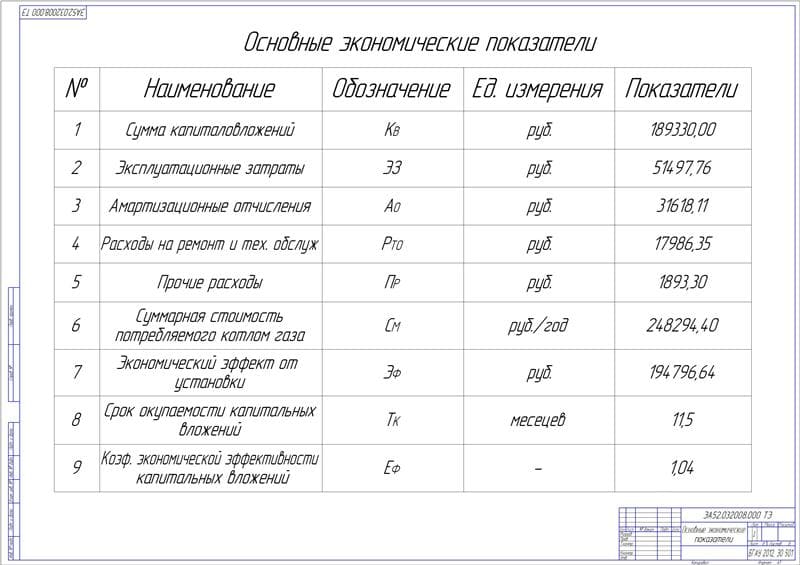

- Основные экономические показатели А1
Описание
В дипломной работе был разработан комплекс теплообменного оборудования по утилизации избыточного тепла хлебопекарной печи, с дальнейшим его использованием в системе отопления знания. Выполнен анализ хозяйственной деятельности ПО Толбазинский хлебокомбинат. Представлена краткая история предприятия и даны общие сведения. Определен вид деятельности, приведены плановые показатели производственной деятельности. Рассмотрено местоположения объекта и природно-климатические условия. Описана функционально-управленческая структура предприятия. Представлена организационная структура ПО «Толбазинский хлебокомбинат». Выполнено общее описание финансово-экономической деятельности.
Проблемы энергосбережения и энергоэффективности являются наиболее актуальными в мировой энергетике.
На сегодняшний день, когда энергоресурсы дорожают с каждым днем остро стоит вопрос об уменьшении количества потребляемой энергии. На Федеральном уровне создаются законы в частности закон РФ от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности" направленных на реализацию организационных, правовых, технических, технологических, экономических и иных мер, для снижение объема потребляемых энергетических ресурсов, при сохранении соответствующего полезного эффекта от их использования.
ПО «Толбазинский хлебокомбинат» успешно развивающееся предприятие, ее продукция востребована и пользуется большим спросом у населения. Однако на пути развития хлебокомбината стоит ряд экономических проблем, главная из которых цены на энергоресурсы. На предприятии основным хлебопекарным оборудованием является печь ФТЛ-2. Ее главным недостатком является то, что с поверхности печи излучается большое количество тепловой энергии, которое выбрасывается в атмосферу в виде тепловых выбросов. Несмотря на несовершенство конструкции печи она технологически востребована, так как хлеб выпекаемой в этой печи обладает особыми свойствами и пользуется большим спросом.
В перспективе рассматривается предложение по модернизации хлебопекарной печи ФТЛ-2 для утилизации ее тепловых потерь.
В расчетной части выполнен расчет система энергоснабжения производственного цеха комбината. Определена система отопления, вентиляции воздуха и освещения. Составлена светотехническая ведомость, разработан план осветительной сети.
Рассчитано и спроектировано освящение производственного цеха с применением люминесцентных ламп.
Рассчитан змеевиковый теплообменник, определены его основные пара-метры и подобраны оригинальные детали, сделаны проверочные прочностные расчеты.
Описаны все необходимые мероприятия по обеспечению безопасности труда на производстве, по охране окружающей среды и защиты населения в чрезвычайных ситуациях.

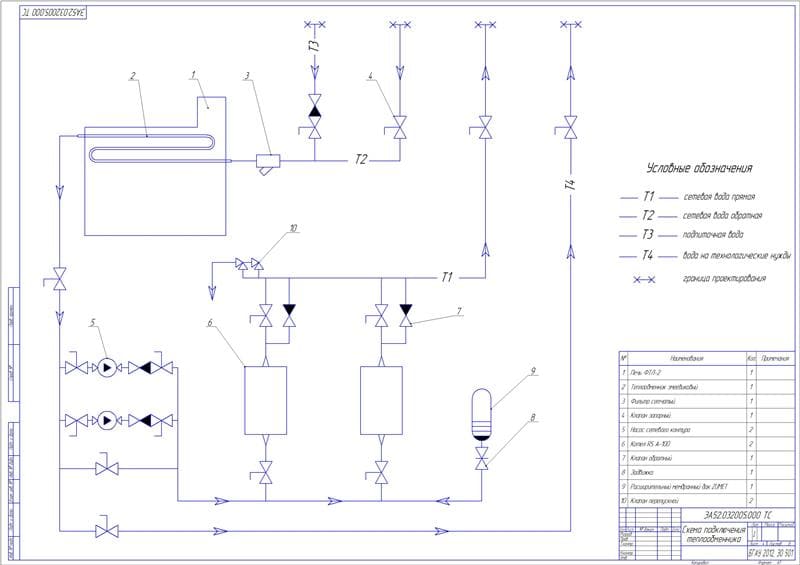

Выполнена конструкторская разработка. Описана общая концепция разработки, построена принципиальная схема установки. Выполнен расчет змеевикового теплообменника, определены его основные параметры и подобраны оригинальные детали. Приведены конструктивный и прочностной расчеты.
В разделе безопасность и экологичность проекта было описано обеспечение условий безопасности труда на производстве. Выполнен расчет аварийного освещения. Разработаны основные мероприятия по охране окружающей среды и по защите населения и материальных ценностей в чрезвычайных ситуациях. Представлена классификация ЧС техногенного характера по группам.
В экономической части дипломного проекта была дана экономическая оценка эффективности проекта. На основании представленных исходных данных был выполнен сметно-финансовый расчёт размера капиталовложений в систему отвода дымовых газов и установки змеевикового теплообменника. Определены годовые эксплуатационные затраты. Найден период окупаемости и коэффициент эффективности. Расчеты технико-экономических показателей свидетельствуют о том, что внедрение змеевикового теплообменника даёт годовой экономический эффект 478204 руб., первоначальная сумма капиталовложений составила 189930 руб., при сроке окупаемости 0,96 года. Следовательно, можно говорить о том, что реализация данного проекта является экономически выгодным и эффективным вложением средств.
В графической части были выполнены чертежи змеевидного теплообменника, основных деталей, схемы осветительной сети и система вентиляции производственного цеха, а также анализа существующих теплообменников и основных экономических показателей. Составлена спецификация.
