Проект по обеспечению работоспособности машин и тракторов в период хранения

Состав чертежей

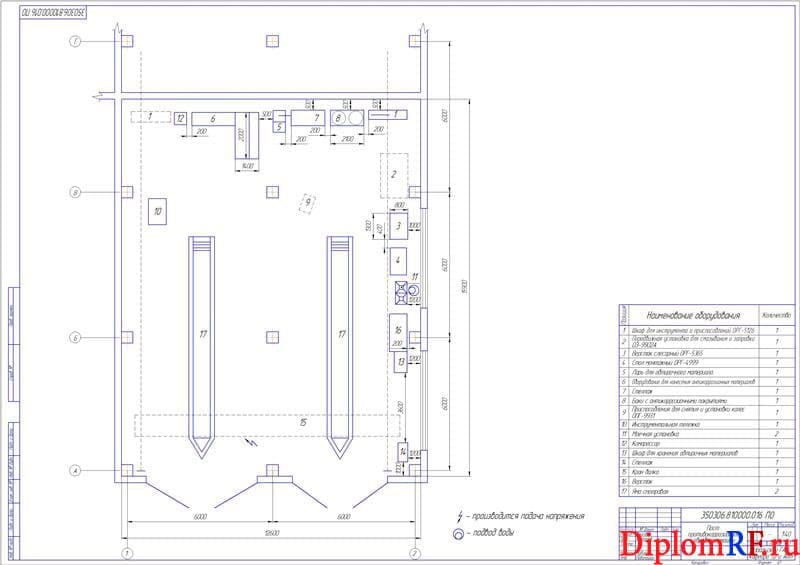

1. План поста противокоррозионной обработки машин А1

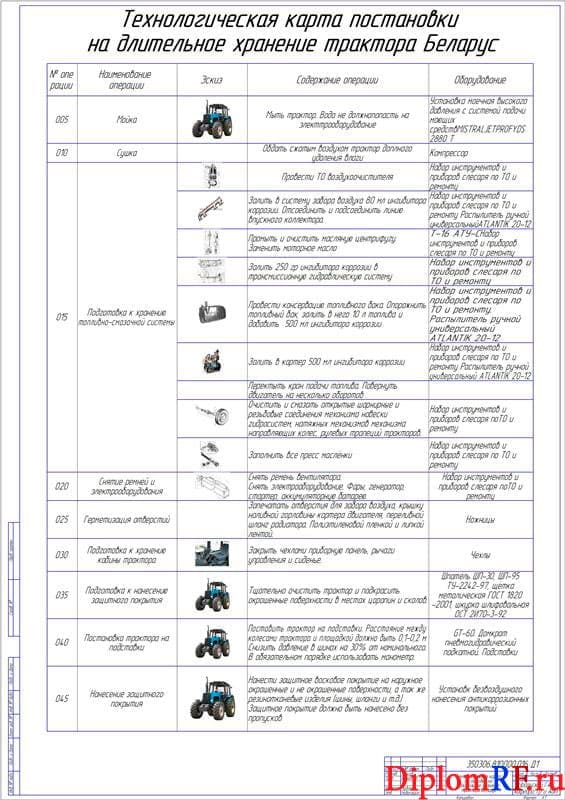

2. Технологическая карта постановки на длительное хранение трактора Беларус А1

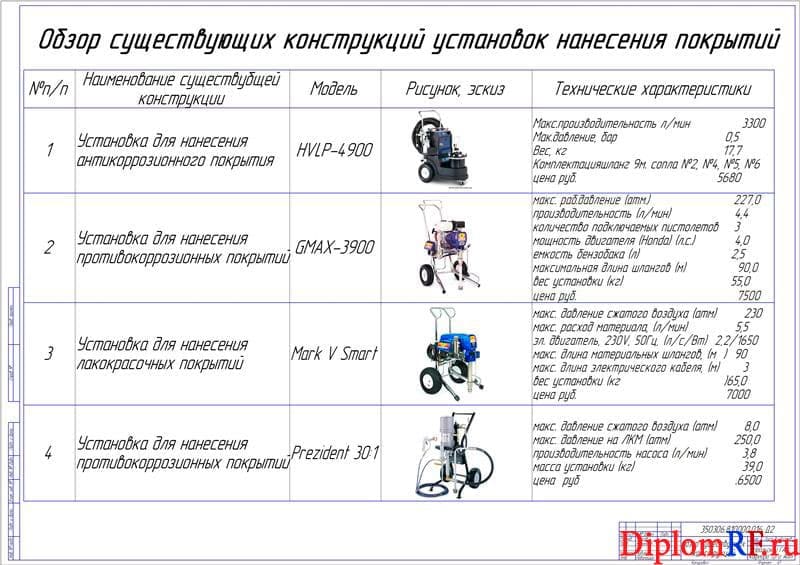

3. Плакат обзора существующих конструкций А1

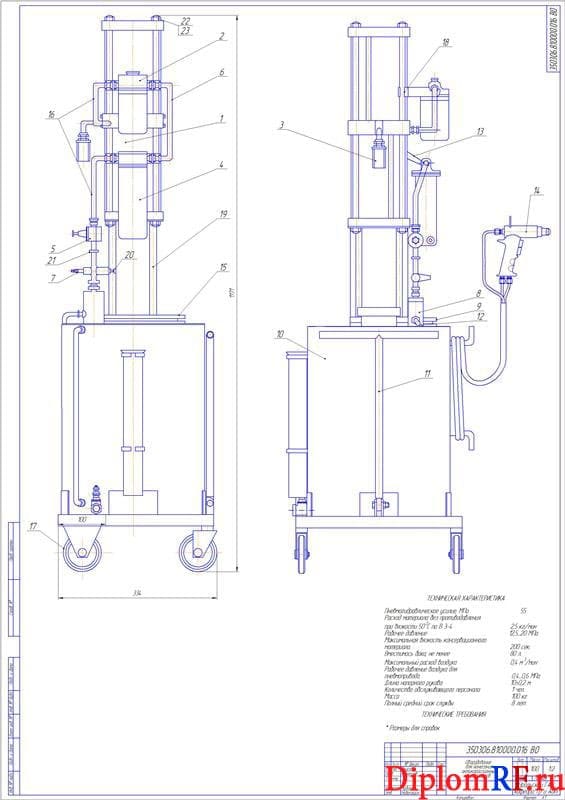

4. Чертеж общего вида оборудования для нанесения антикоррозионных материалов А1

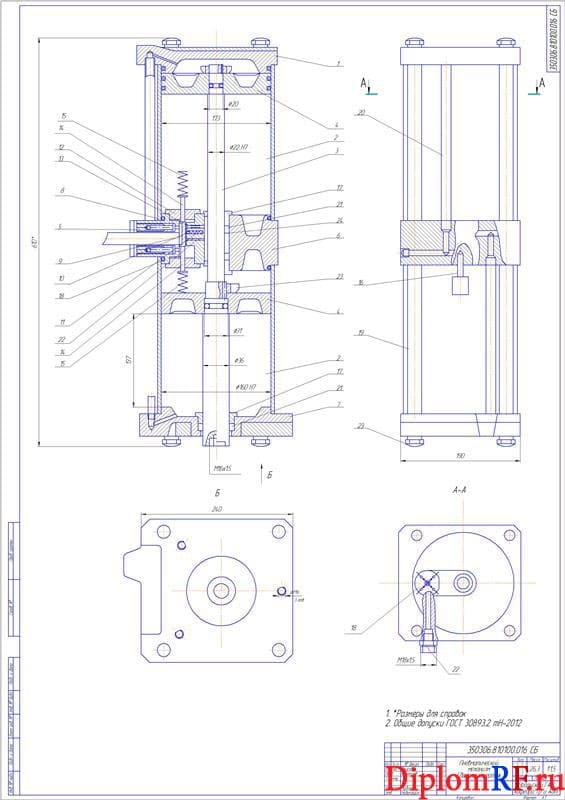

5. Сборочный чертеж пневматического механизма А1

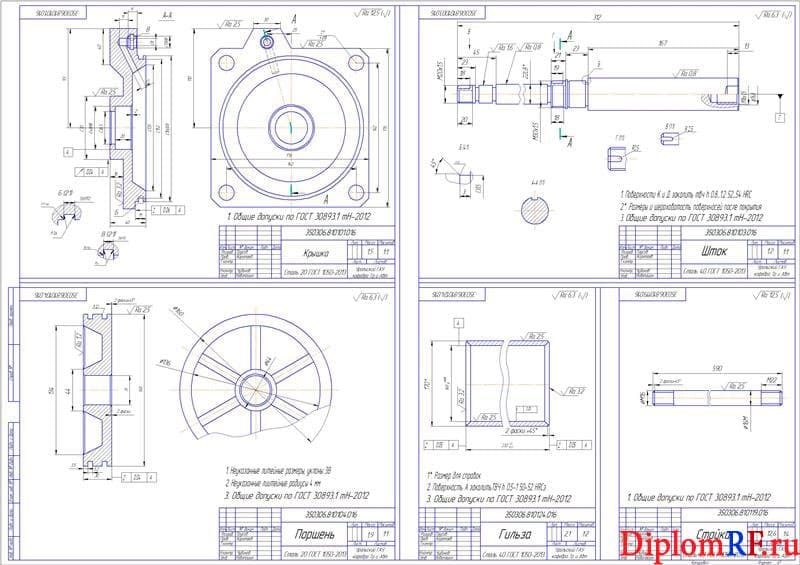

6. Рабочие чертежи деталей А1

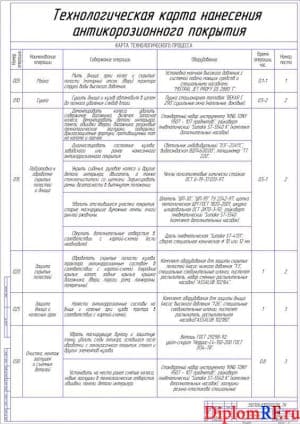

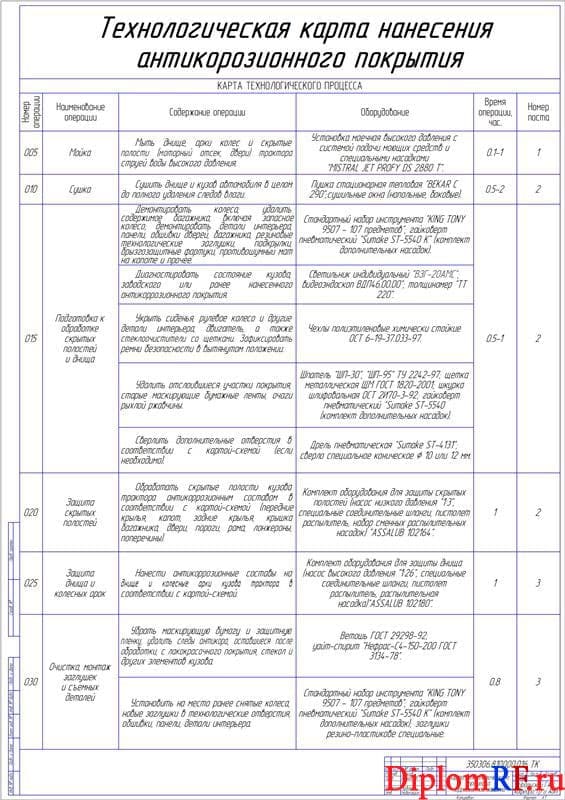

7. Карта технологического процесса коррозионной защиты А1

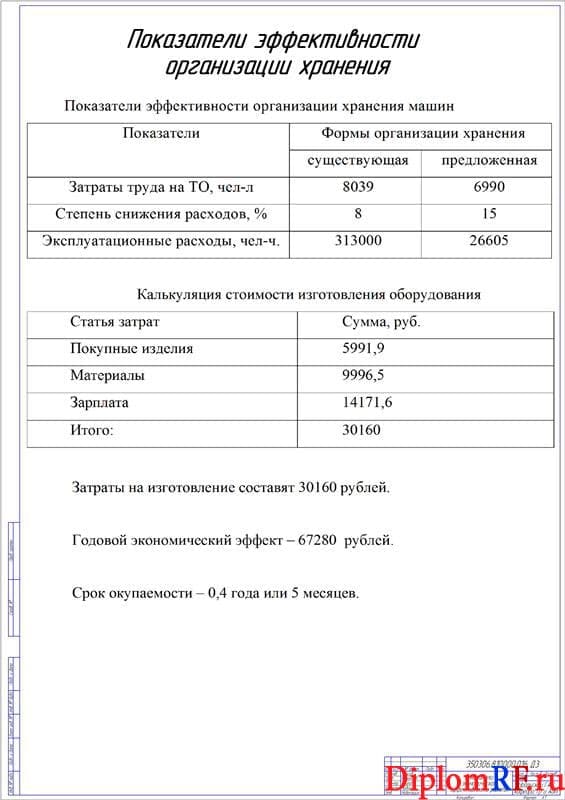

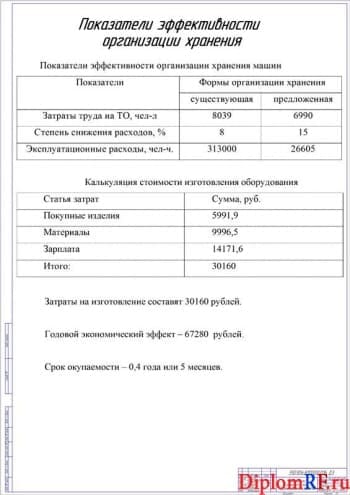

8. Чертеж показателей экономической эффективности работы и конструкции А1

Описание

Выполнен анализ существующих технологий и способов организации хранения сельскохозяйственных машин и тракторов. Дана характеристика процессов коррозионного разрушения металлов узлов и деталей машин. Предоставлен обзор существующих организаций обслуживания и хранения машинно-тракторного парка в современных условиях.
В качестве механизмов для нанесения антикоррозионных покрытий применяются установки воздушного и безвоздушного нанесения покрытий с электроприводом, бензоприводом и пневмоприводом.

Для предохранения металлических поверхностей тракторов, автомобилей и спецмашин от атмосферной коррозии используют пластические и жидкие консервационные смазки. В результате патентного поиска произведен выбор модели для проектирования.
Рассмотрены причины потери работоспособности сельскохозяйственной техники в нерабочий период. Предложена система хранения тракторов и сельскохозяйственных машин, соответствующая современным требованиям и стандартам. Разработана карта технологического процесса коррозионной защиты машин с применением разрабатываемого оборудования безвоздушного нанесения при постановке техники на длительное хранение. Проведён анализ существующих конструкций установок нанесения покрытий.

Разработано оборудование безвоздушного нанесения противокоррозионных покрытий, а также технологическая карта нанесения антикоррозионного покрытия. Конструктивное решение является перспективным, так как оборудование безвоздушного распыления позволяет наносить антикоррозионное покрытие (защитную плёнку) без воздушных пузырьков. Также такая конструкция наиболее экологична по сравнению с установками на бензоприводе. Она обладает до 30% экономичностью расхода материала по сравнению с установками воздушного нанесения покрытий. Имеет наибольшую надежность, безотказность, долговечность и ремонтнопригодность.
Предлагаемая конструкция обладает большей производительность, меньшими потерями материалов, простотой конструкции и обслуживания. Проведены расчёт конструкции на прочность и износостойкость.

Проведен анализ производственного травматизма, разработаны мероприятия по вопросам обеспечения безопасности жизнедеятельности, а также охраны окружающей среды, в том числе при использовании разработанного оборудования.
Выполнен технико-экономический анализ новой технологии хранения техники в сравнении с базовой, определен годовой экономический эффект от внедрения этой технологии и нового оборудования. Затраты на изготовление составят 30160 рублей. Годовой экономический эффект – 67280 рублей. Срок окупаемости – 0,4 года или 5 месяцев.
