Проектирование технологического поста заправки автомобиля топливом

Код: 01.01.08.15

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Топливо, Сельскохозяйственный, МТП, Заправка

Пояснительная записка (в программе Word) 76 с., 4 рис., 24 табл., 20 источника
Чертежи (в программе Компас) 7 листов
ВУЗ УрГАУ
Спецификация 2 листов

Содержание

Введение
1 Технико-экономическое обоснование
1.1 Характеристика СПК «Килачевский»
1.2 Анализ производственной деятельности предприятия
1.3 Организация нефтехозяйства
1.4 Обоснование проекта
2 Разработка технологического поста заправки автомобиля топливом
2.1 Назначение и классификация топливозаправочных пунктов
2.2 Топливные и смазочные материалы на технологическом посту заправки
2.2.1 Бензины
2.2.2 Дизельное топливо
2.3 Технические средства доставки топливо-смазочных материалов на технологические посты заправки
2.4 Расчет технологического поста заправки автомобиля
2.4.1 Расчет потребности основного топлива
2.4.2 Расчет потребности смазочных материалов
2.4.3 Расчет потребности топлива по месяцам года в процентном отношении от годового расхода
2.4.4 Расчет резервуарного парка и средств заправки
2.4.5 Разработка системы заправки и хранения топливо-смазочных материалов
2.5 Учет топливо-смазочных материалов на технологическом посту
2.6 Мероприятия по сокращению потерь нефтепродуктов при сливе, хранении и выдаче
3 Разработка устройства для слива и налива нефтепродуктов в топливные резервуары
3.1 Анализ существующих конструкций
3.2 Описание конструкции устройства
3.3 Принцип работы конструкции
3.4 Расчет элементов конструкции
3.4.1 Расчет сварного шва на срез
3.4.2 Расчет резьбы на прочность
3.4.3 Расчет штока на сжатие
3.4.4 Расчет резьбы на растяжение с кручением
3.4.5 Расчет пружины
4 Безопасность работы устройства для слива и налива нефтепродуктов в топливные резервуары
4.1 Функциональность устройства
4.2 Структурно-конструкторская функция
4.3 Пожаробезопасность при перекачке топлива
4.4 Электробезопасность
5 Охрана окружающей среды
5.1 Правовая охрана окружающей среды в современных условиях
5.2 Анализ природоохранной деятельности СПК «Килачевский» и рекомендации по оздоровлению экологической ситуации
5.3 Экологическая экспертиза внедряемой разработки
6 Экономическая эффективность работы
Заключение
Список использованных источников

Состав чертежей

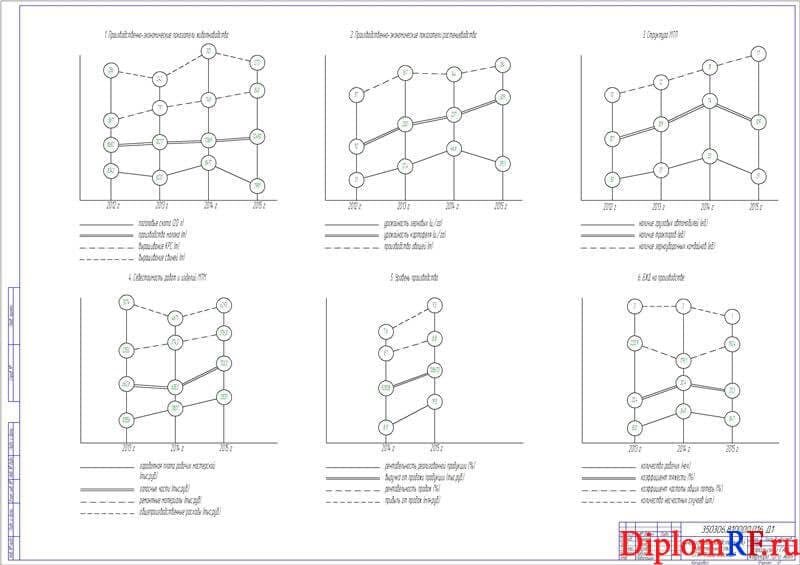

Анализ производственной деятельности (А1)

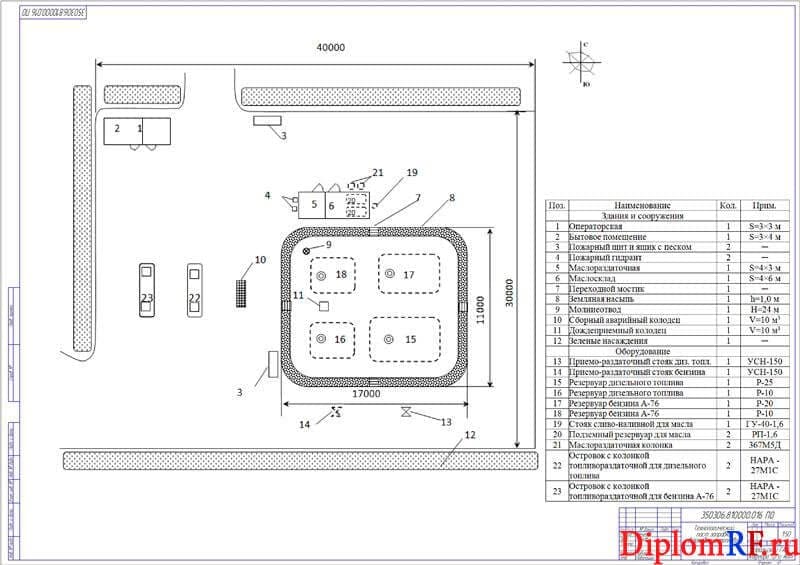

Технологический пост заправки автомобилей топливом (А1)

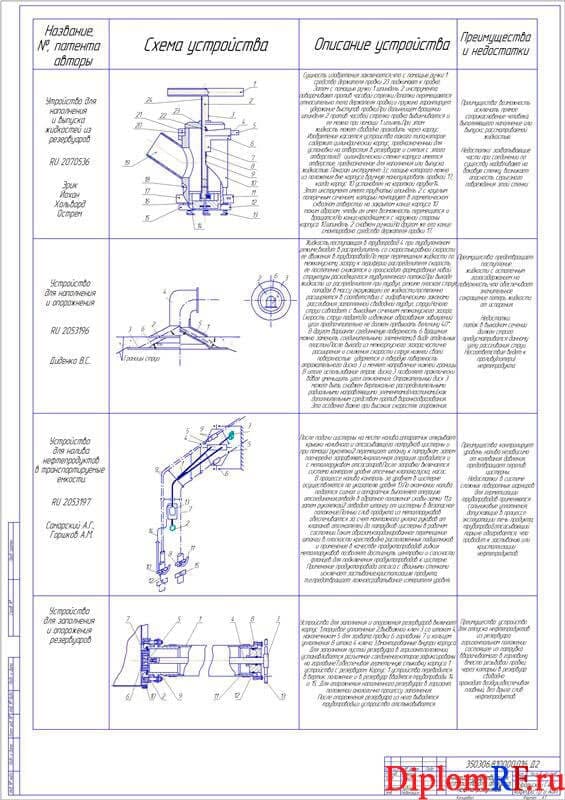

Анализ существующих устройств (А1)
Общий вид конструкции (А1)

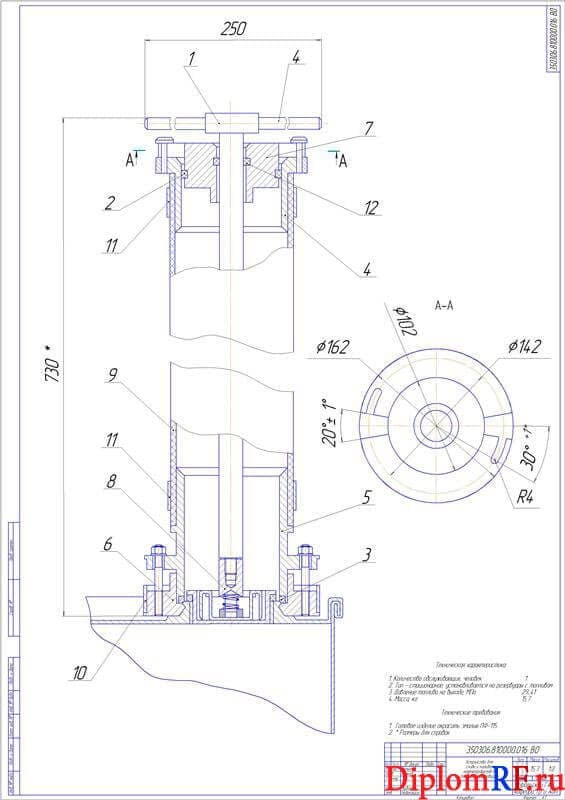

Сборочный чертеж (А1)

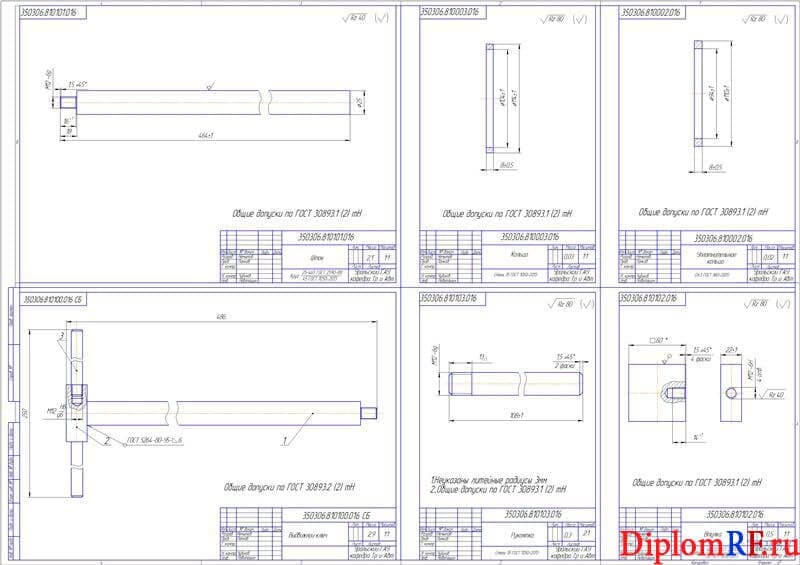

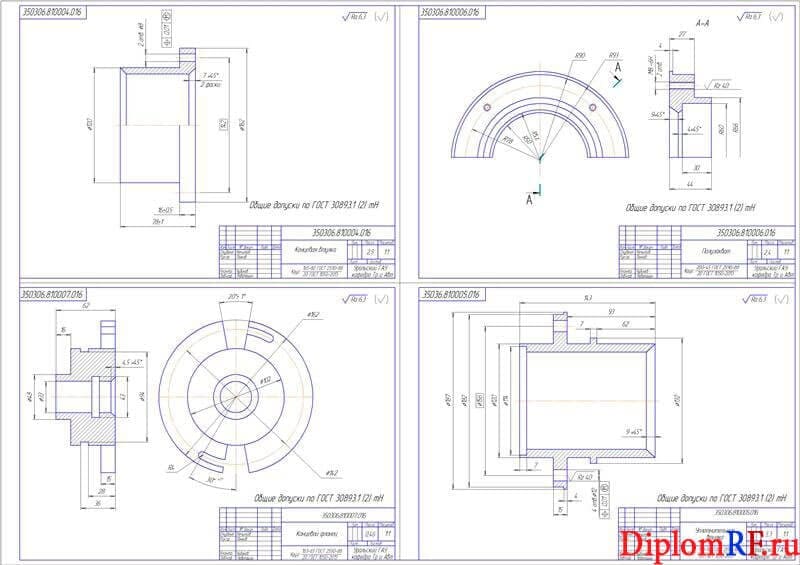

Рабочие чертежи деталей (А1)

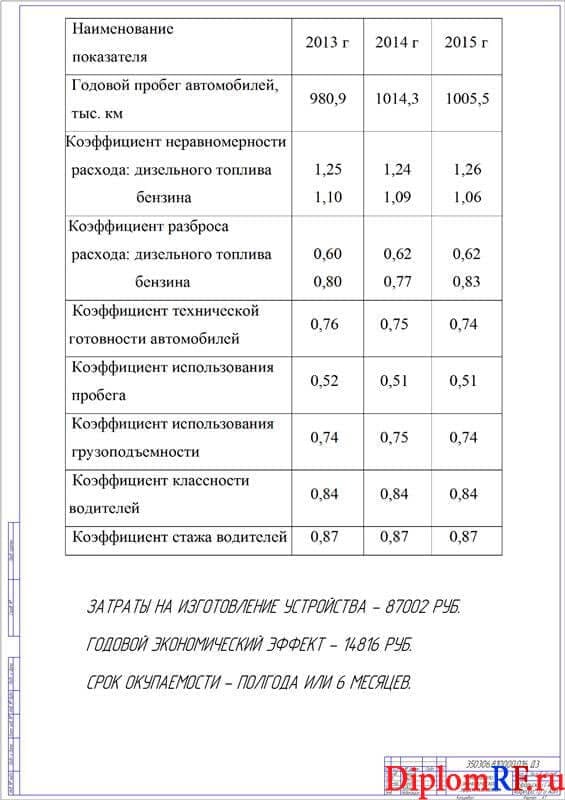

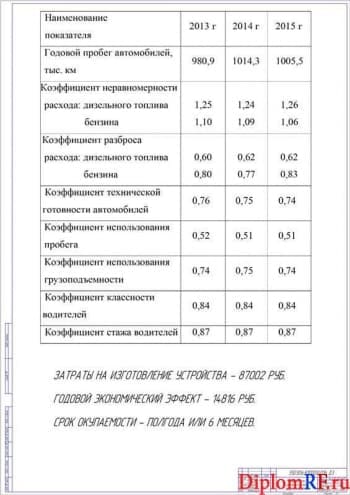

Показатели экономической эффективности проекта (А1)

Описание

Изучены показатели производственной деятельности аграрного предприятия. На основании анализа производственной деятельности хозяйства и обзора специальной технической литературы, были разработаны мероприятия по организации технологического поста заправки автомобилей топливом, также разработаны мероприятия с целью снижения потерь нефтепродуктов.
Проведены патентные исследования по теме конструкторской разработки (устройство для слива и налива нефтепродуктов в резервуары), выявлены достоинства и недостатки существующих конструкций.

Предложена разработка технологического поста заправки автомобилей топливом. Описано назначение и классификация топливозаправочных пунктов. Выполнен расчет технологического поста заправки: определены потребность основного топлива, смазочных материалов, а также потребность топлива по месяцам года в процентном соотношении от годового расхода.
В ВКР представлена разработка устройства для слива и налива нефтепродуктов в топливные резервуары. Выполнен анализ существующих конструкций. По разрабатываемой конструкции выполнены расчет основных элементов на прочность и конструктивное исполнение. Проведены проверочные расчёты деталей устройства для слива-налива топлива.
Освещены требования по безопасности работы устройства, разработаны мероприятия по охране окружающей среды, а также дана экологическая экспертиза устройства.

В ВКР выполнен раздел исследования безопасности устройства. Рассмотрены вопросы обеспечения экологической безопасности работы, выполнена экологическая экспертиза устройства для слива и налива нефтепродуктов. Определены показатели экономической эффективности работы. Проведены технико-экономические расчеты, которые показывают, что при реконструкции нефтехозяйства за счет сокращения потерь СПК «Килачевский» получить годовую экономию от сокращения потерь 206,701 тыс. руб. при дополнительных инвестициях 587,547. Затраты на изготовление устройства – 8702 рубля. Годовой экономический эффект – 14816 рублей. Срок окупаемости – 0,5 года или 6 месяцев.

Дополнительные материалы: доклад к выпускной квалификационной работе на 2 листах, приложены отзыв и рецензия к ВКР.
