Привод ленточного конвейера модели 2ЛТ80 для транспортировки угля

Код: 01.01.05.04

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Конвейер, Электропривод

Пояснительная записка (в программе Word) 76 с., 5 рис., 3 табл., 16 источников
Чертежи (в программе Компас) 8 листов
ВУЗ ТулГУ

Содержание

ЗАДАНИЕ НА ДИПЛОМНЫЙ ПРОЕКТ
ВВЕДЕНИЕ
1. Определение степени защиты электрооборудования и климатические условия эксплуатации
2. Выбор и расчет основных элементов кинематики механических передач
2.1 Выбор и расчет конвейерной ленты
2.2 Выбор и расчет диаметра роликов и расстояния междуроликоопорами
2.3. Выбор и расчет диаметра барабанов
2.4. Выбор и расчет редуктора
3. Определение сил сопротивления движению ленты по участкам конвейера
4. Электропривод
4.1. Выбор и расчет электродвигателя по каталогу
4.2. Определение необходимой жесткости механической характеристики второго двигателя
4.3. Определение динамических нагрузок привода конвейера в режиме аварийного пуска
4.4. Проверка подобранных двигателей по перегрузочной способности и нагреву
5. Анализ вариантов силового канала
6. Описание структурной схемы электропривода
6.1. Преобразователи частоты серии “УНИВЕРСАЛ”
6.2. Преимущества использования электроприводов на базе ПЧ “УНИВЕРСАЛ”
7. Моделирование переходных процессов
8. Характеристики короткозамкнутого асинхронного двигателя
8.1. Управление от преобразователя частоты с инвертором напряжения
8.2. Управление от преобразователя частоты с инвертором тока
9. Работа электрической схемы
9.1. Основные функции, выполняемые электрической схемой
10. Расчет электроснабжения
10.1. Подбор системы электроснабжения
10.2. Определение электроснабжения участка шахты
10.2.1. Участковый силовой трансформатор
10.2.2. Сечения кабельной сети по нагреву
10.2.3. Участковая сеть по потере напряжения при работе в нормальном режиме
10.2.4. Проверка участковой сети на колебания напряжения при работе в пусковом режиме
10.3. Защита электрооборудования и кабелей, устанавливаемых в подземных выработках
11. Вспомогательное устройство автоматизированного конвейера
11.1. Контроль схода ленты
11.2. Контроль обрыва ленты и пробуксовки
11.3. Учет перемещаемых грузов
12. Безопасность и охрана труда
12.1. Вредные и опасные факторы
12.2. Проектирование устройств по очистке промышленных и вентиляционных выбросов от пыли и газов
12.3. Проектировка и расчет заземляющего устройства
12.4. Пожарная безопасность
12.5. Разработка мероприятий по охране окружающей среды
13. Определение технико–экономических показателей
ЛИТЕРАТУРА
ПРИЛОЖЕНИЯ

Состав чертежей

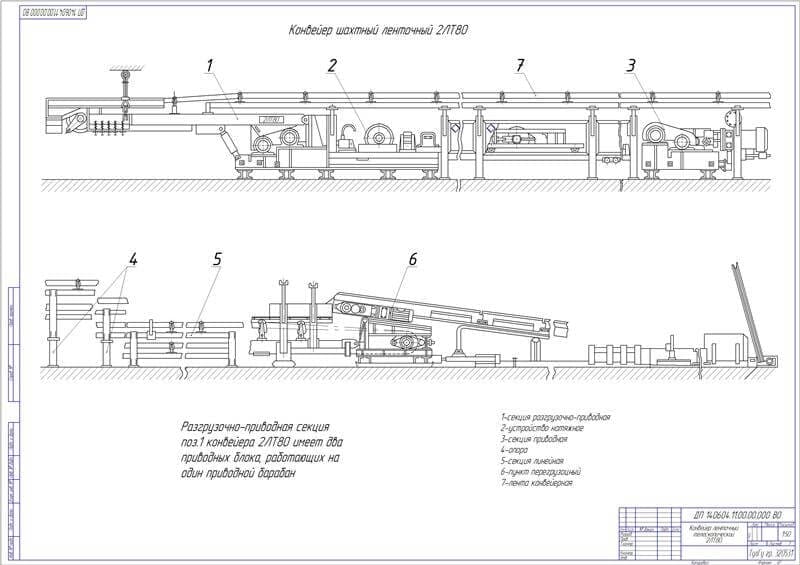

Сборочный чертеж. Конвейер ленточный телескопический (А1)

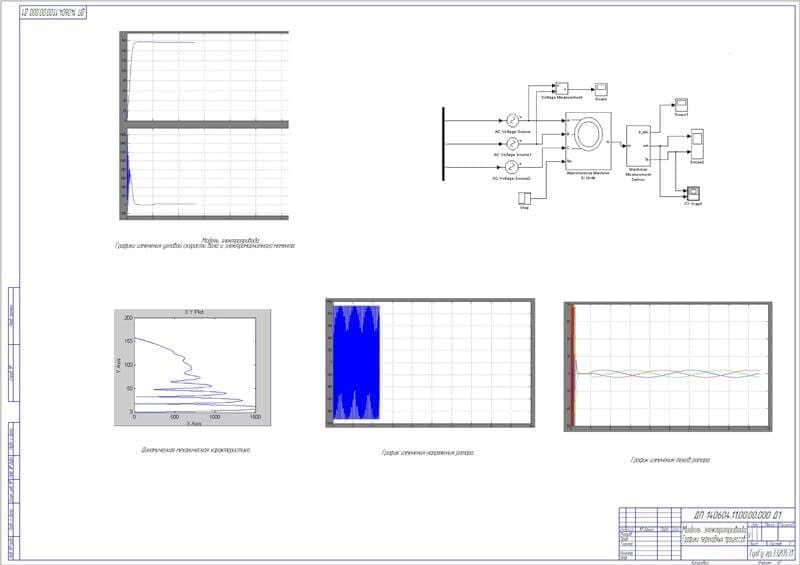

Модель электропривода, Графики переходных процессов (А1)

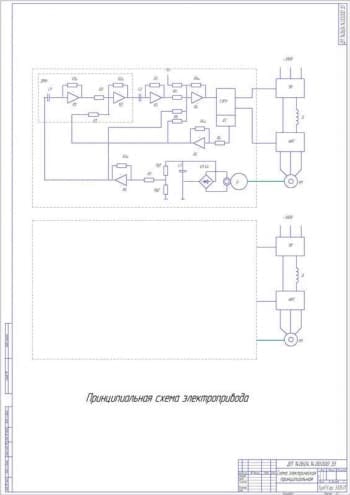

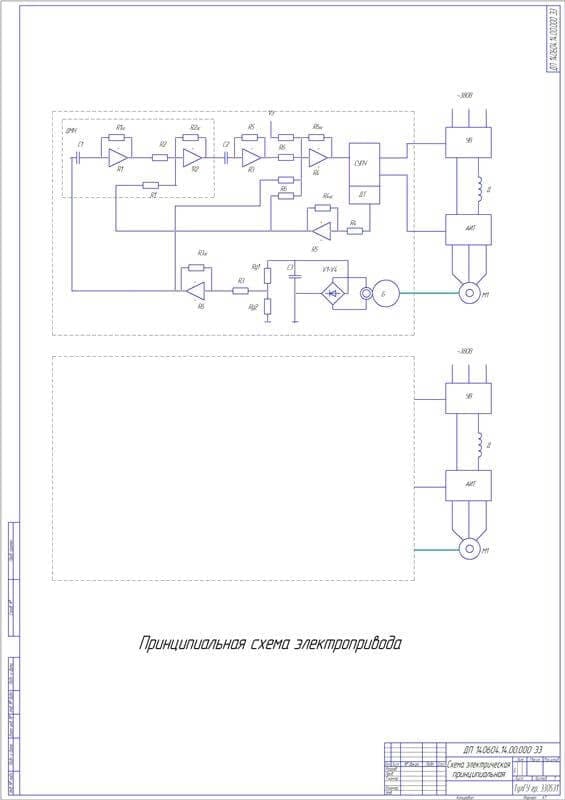

Схема электрическая принципиальная (А1)

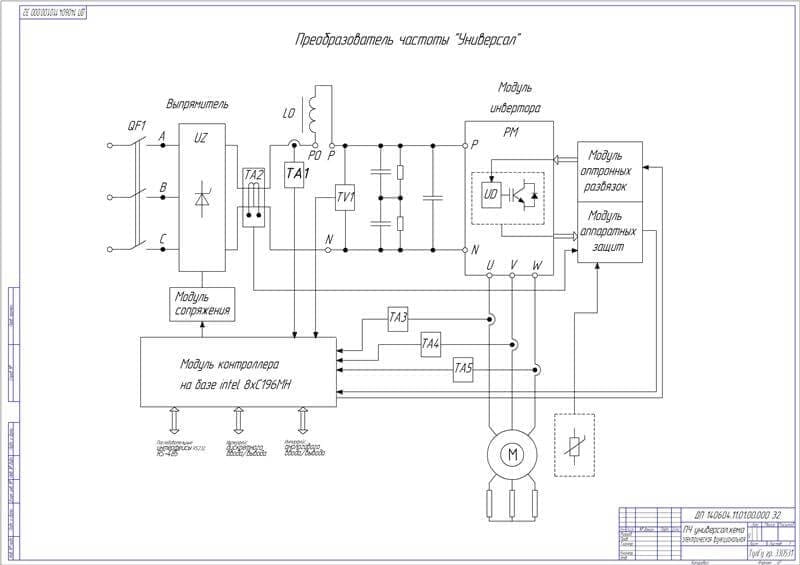

Чертеж ПЧ универсал. схема электрическая функциональная (А1)

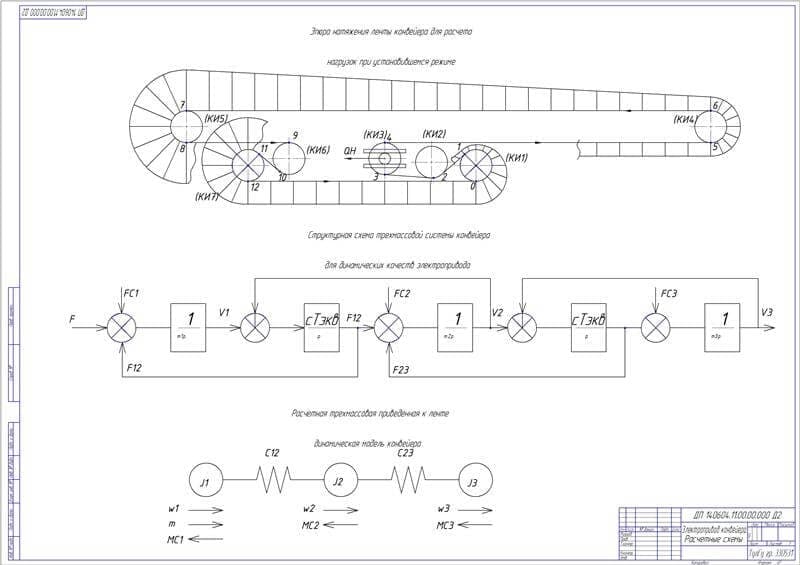

Электропривод конвейера, Расчетные схемы (А1)

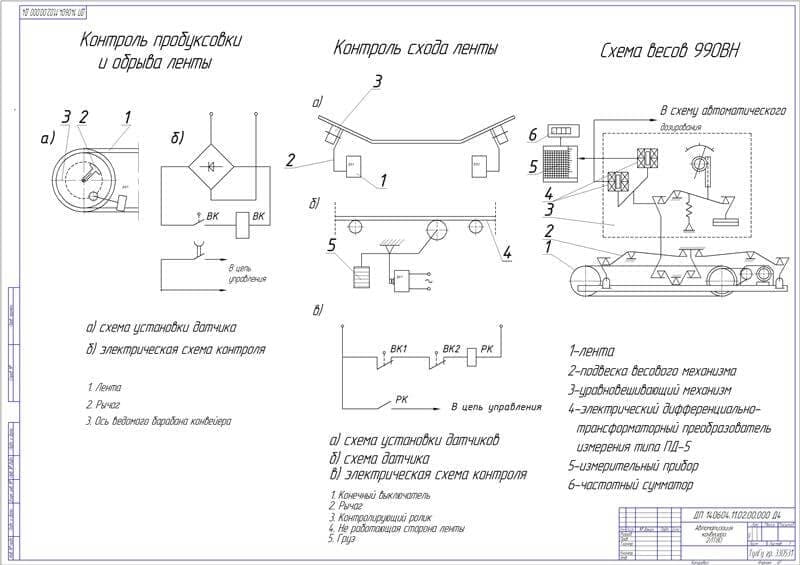

Автоматизация конвейера 2ЛТ80 (А1)

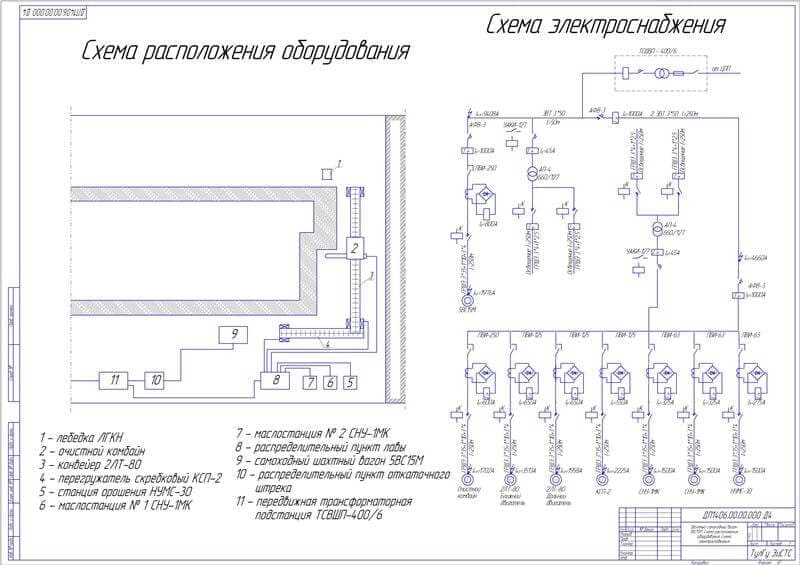

Чертеж Шахтный самоходный вагон 5ВС15М, Схема расположения оборудования, Схема электроснабжения (А1)

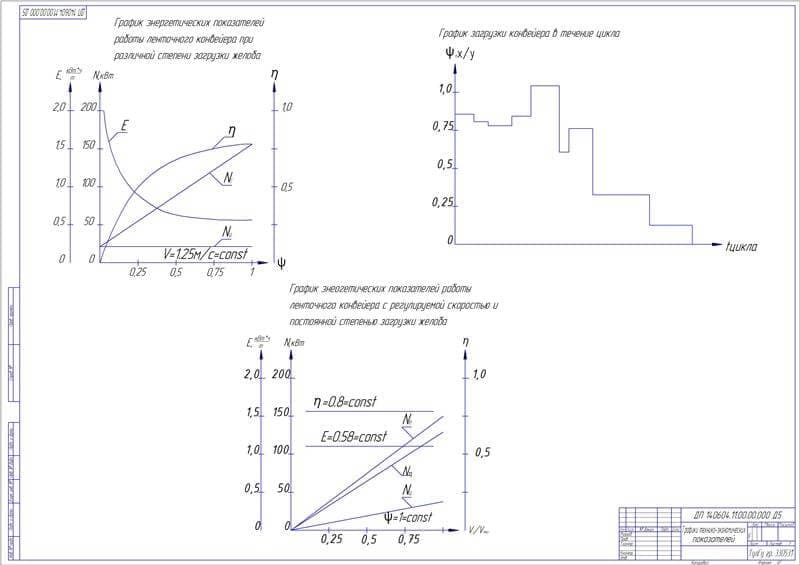

Графики технико-экономических показателей (А1)

Описание

В дипломной работе была выполнена разработка электропривода телескопического ленточного конвейера 2ЛТ80. Определены степени защиты электрооборудования и климатические условия эксплуатации. Осуществлен выбор и расчет основных элементов кинематики механических передач: конвейерной ленты, диаметра роликов и расстояния между роликоопорами, диаметра барабанов, а также редуктора. Выполнен расчет сил сопротивления движению ленты по участкам конвейера. Найдены масса участков конвейера и расчетная суммарная масса с учетом перегибов ленты. Подобран и рассчитан электродвигатель по каталогу, дана техническая характеристика. Определены необходимая жесткость механической характеристика второго двигателя и динамические нагрузки привода конвейера в режиме аварийного пуска. Проведена проверка подобранных двигателей по перегрузочной способности и нагреву.

Проведен анализ вариантов силового канала электропривода. Разработана структурная схема электропривода. Описаны преобразователи частоты серии “УНИВЕРСАЛ. Рассмотрены основные преимущества использования электроприводов на базе ПЧ “УНИВЕРСАЛ”. Даны характеристики короткозамкнутого асинхронного двигателя. Рассчитаны управление от преобразователя частоты с инвертором напряжения и тока. Рассмотрена работа электрической схемы, описаны основные функции. Осуществлен выбор системы электроснабжения.

Определено электроснабжение очистного участка шахты “Подмосковная”, участковый силовой трансформатор, сечения кабельной сети по нагреву и участковая сеть по потере напряжения при нормальном режиме работы. Проведена проверка участковой сети на колебания напряжения при работе в пусковом режиме. Описана защита электрооборудования и кабелей, устанавливаемых в подземных выработках. Подобрано вспомогательное устройство автоматизированного конвейера.

В разделе безопасность и охрана труда были определены вредные и опасные факторы. Спроектированы устройства по очистке промышленных и вентиляционных выбросов от пыли и газов. Рассчитано заземляющее устройство. Разработаны основные мероприятия по охране окружающей среды. Определены технико-экономические показатели.

В графической части дипломного проекта были представлены чертежи ленточного конвейера, модели электропривода, графика переходных процессов, схемы электрической принципиальной и графика технико-экономических показателей.
