Проектирование токарно-винторезного станка для обработки ступенчатых деталей

Описание

 Проект по дисциплине «Станкостроение»

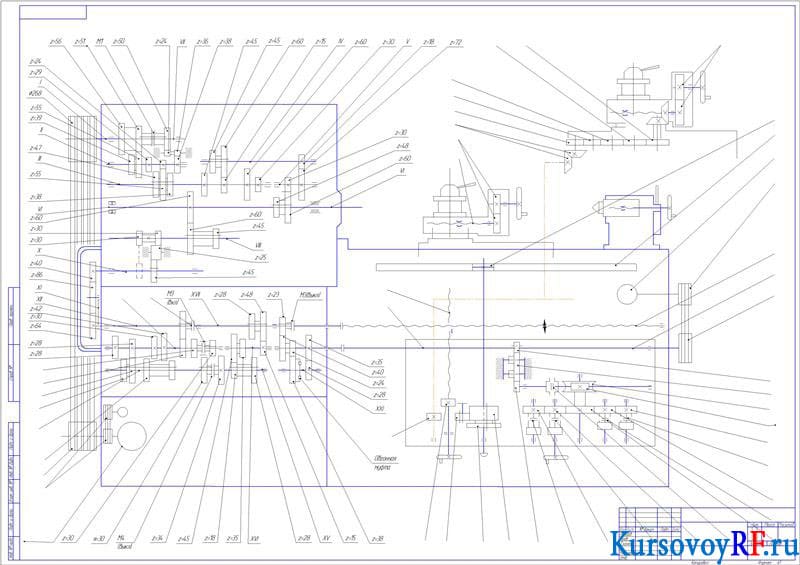

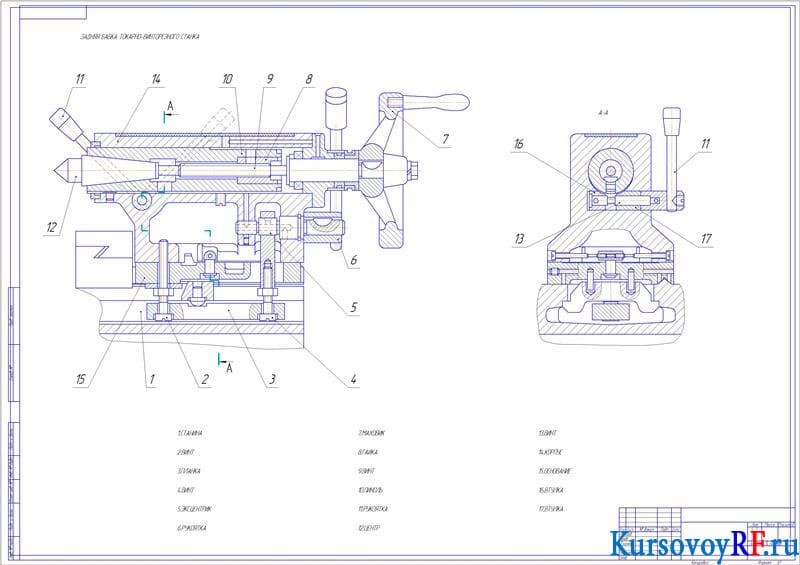

В курсовой работе было представлено техническое задание на проектирование. Осуществлен краткий обзор существующих типов токарных станков, рассмотрены устройство и работа основных узлов токарно-винторезного станка модели 16К20. Представлены эскизы общей компоновки станка, коробки скоростей, задней бабки, коробки подач, суппорта и резцедержателя. Описана кинематическая схема станка, выполнен кинематический расчет коробки передач. Построена структурная сетка и график передачи. На основании представленных исходных данных рассчитаны режимы резания, разработана схема обработки и эскиз заготовки. Определен шпиндель на жесткость, произведен расчет ременной передачи. Дополнительные материалы: График подачи в Excel 1 лист, Подача в Excel 1 лист, Структурная схема в Excel 1лист.
