Содержание
Введение
1 Актуальность работы
1.1 Схема технологическая предприятия
2 Расчетные показатели бетонорастворного завода
2.1 Определение производительности предприятия по сменам
2.2 Расчет потребности в материалах
2.3 Разработка технологического оборудования
2.4 Планировка складских помещений
2.5 Расчет потребного числа автотранспорта
2.6 Определение площадей склада цемента
2.7 Расчет суточного числа вагонов с цементом
2.8 Компоновочная схема технологического оборудования
2.9 Генеральный план
3 Требования безопасности и экологичности работы
3.1 Нормативная оценка планировочных решений
3.2 Расчет освещения естественного
3.3 Расчет освещения искусственного
3.4 Определение контура заземления
3.5 Расчет и выбор общеобменной системы вентиляции
3.6 Расчет и выбор аспирационных систем
3.7 Расчет воздуховода
4. Конструкторская часть работы
4.1 Конструктивные расчеты конвейера
4.2 Расчет передачи цепной
4.3 Подбор муфты.
4.4 Расчет на прочность
4.5 Определение режима работы устройства вибрационного устройства
4.6 Расчёт пружин-виброизоляторов
5 Экономическая оценка работы
5.1 Расчет экономической эффективности капитальных вложений в разрабатываемый проект
5.2 Расчет экономической эффективности капитальных вложений при установке нового оборудования
5.3 Расчет эксплуатационных затрат
5.4 Анализ экономического эффекта
5.5 Расчет точки самоокупаемости
Заключение
Состав чертежей

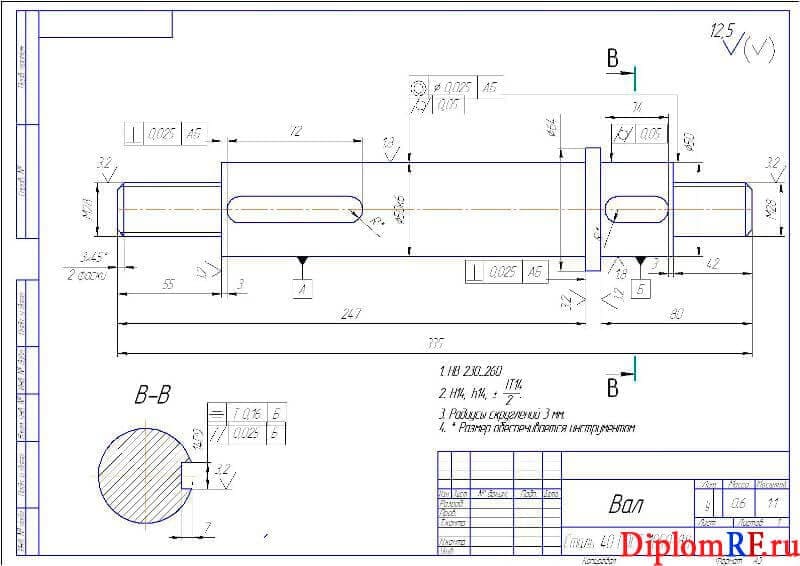

- Чертеж вал деталь А3

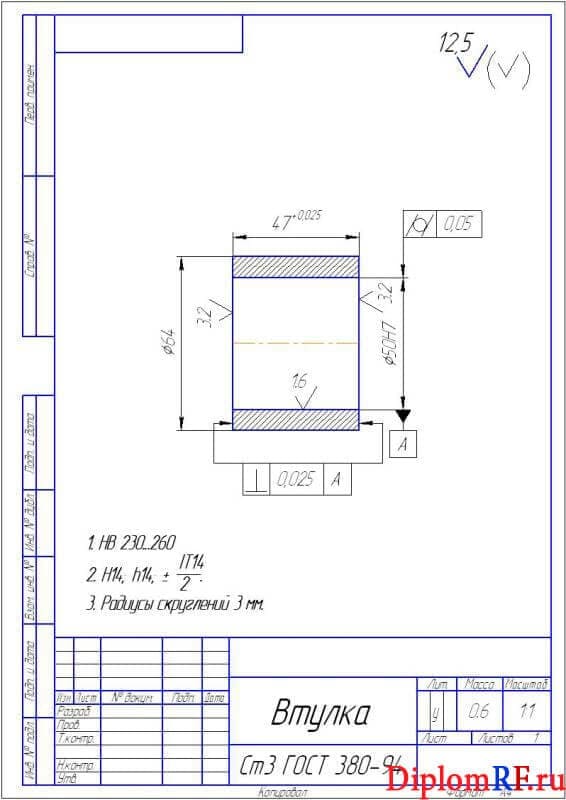

- Рабочий чертеж втулки А4

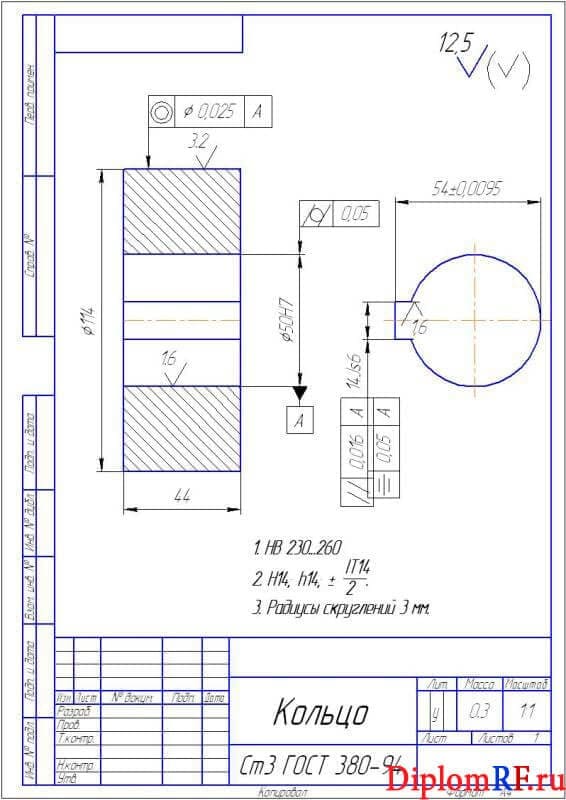

- Кольцо деталь А4

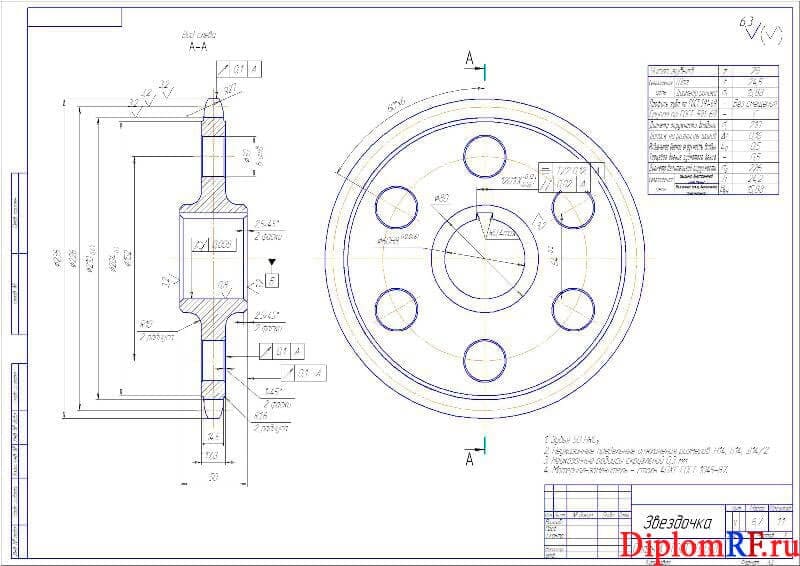

- Звездочка деталь А2

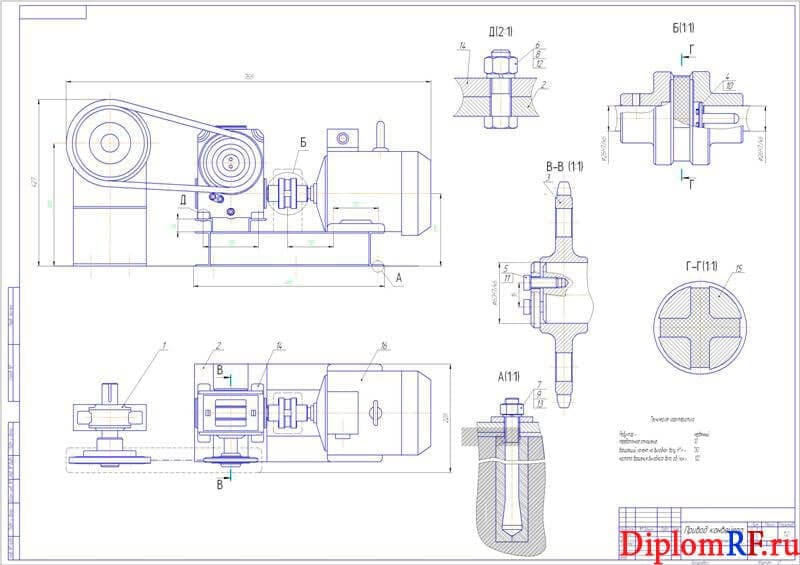

- Чертеж сборочный привода конвейера А1

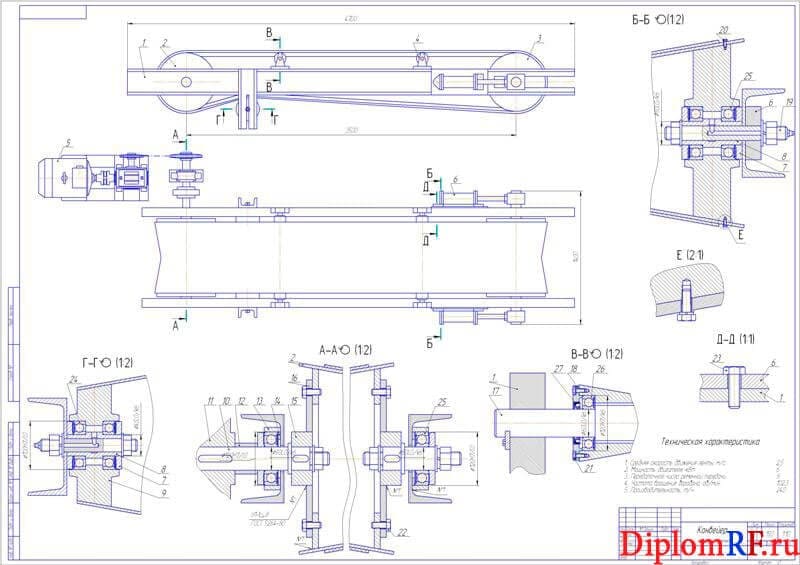

- Конвейер. Чертеж общего вида А1

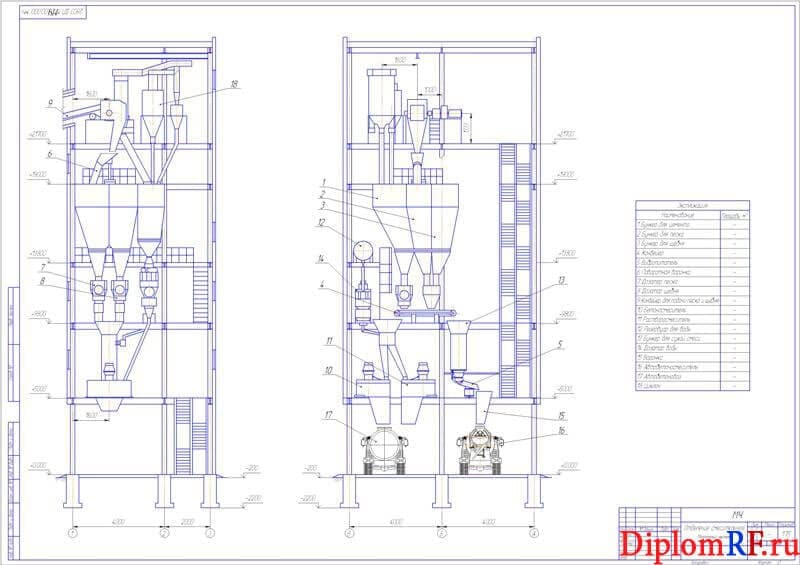

- Схема монтажная отделения смесительного А1

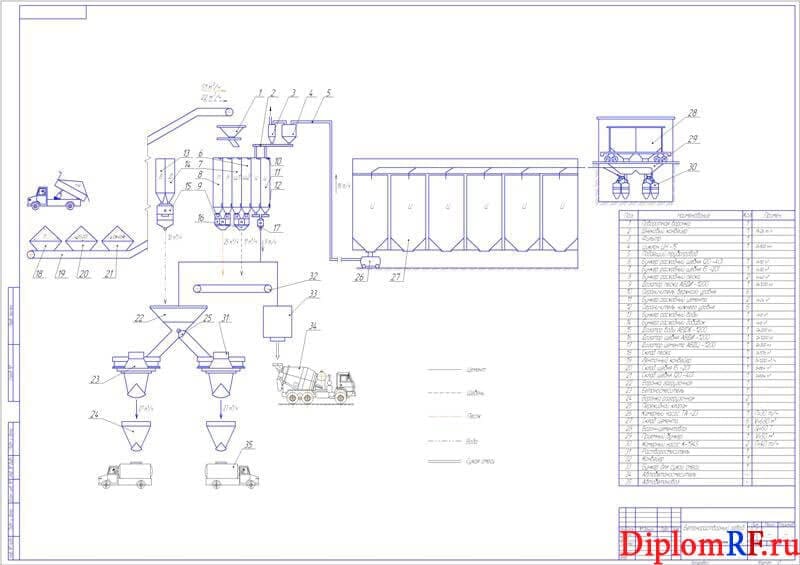

- Схема технологическая А1

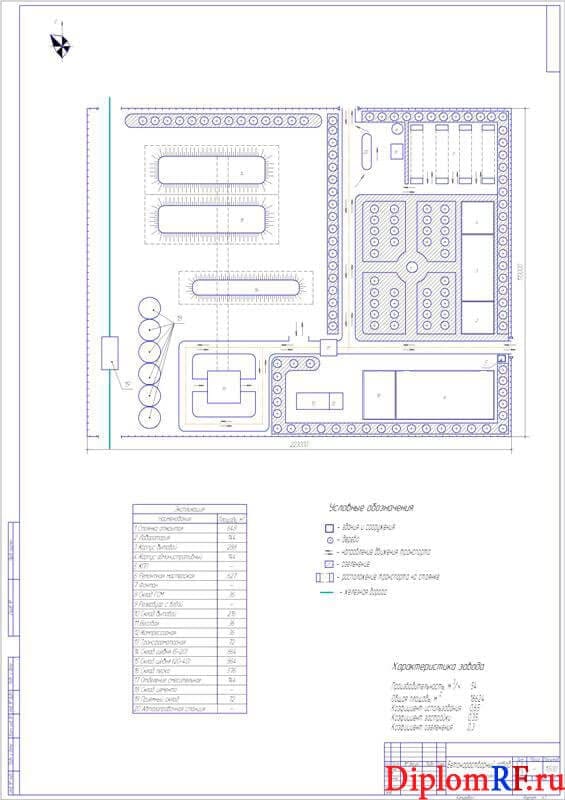

- Схема генерального плана А1
Описание
В дипломной работе отражены тенденции развития промышленных предприятий. Проведена реконструкция бетонорастворного завода с проектированием возможности загрузки сухой бетонной смеси в автобетоносмесители. Бетоносмесительная установка по вертикальной схеме представляет собой башню с примыкающими к ней галереями для ленточных конвейеров, подающих заполнители. Составлена технологическая схема предприятия. Произведен расчет показателей деятельности предприятия. Определена производительность посменная с расчетом годового фонда времени технологического оборудования. Выполнен расчет потребности материалов для без перебойной работы предприятия. Отражены нормы расхода материалов и данные о производительности предприятия. Разработано технологическое оборудование смесительного отделения с указанием технических параметров. Выполнена планировка складских помещений. Определена потребность числа автотранспорта, их производительность, суточная производительность и необходимое число вагонов. Построена компоновочная схема технологического оборудования. Построен генеральный план бетонорастворного завода с компоновкой продольного производственного потока.
В разделе техники безопасности произведена нормативная оценка планировочных решений. Выполнен расчет освещения как искусственного, так и естественного, в том числе определен коэффициент освещения, площадь светового проема, световой поток лампы. Подобраны люминесцентные лампы с определенными техническими характеристиками. Проведен точный расчет заземлителей в крупных установках. Определено максимальное сопротивление заземлителя, действительное сопротивление группы стержней. Подобрана общеобменная система вентиляции для предприятия. Произведен расчет воздуховода с построением расчетной схемы.
В конструкторской части работы разработана конструкция конвейера с определением производительности, скорости движения ленты, минимальной высоты слоя груза на ленте, давления груза на оба борта. Сделан выбор электродвигателя с определенными техническими параметрами. В графической части разработаны рабочие сборочные чертежи конвейера и его привода. Произведен расчет цепной передачи и построена расчетная схема.
Для передачи вращающегося момента от электродвигателя к редуктору с учетом диаметра вала редуктора и электродвигателя, а так же передаваемой мощности подобрана упругая муфта. Произведена проверка долговечности подшипника приводного барабана, а также сделан его выбор. Выполнены расчеты на прочность, в том числе определены опорные реакции, долговечность и построена расчетная схема. Определен режим работы транспортирующей установки, его скорость и производительность.
В экономической части работы проведен сравнительный расчет смесительной установки. Отражена оценка экономической эффективности капитальных вложений в разрабатываемый проект, а также в новое оборудование. Составлена калькуляция материальных затрат на изготовление, использование и техническое обслуживание установки. Произведен расчет эксплуатационных затрат, в том числе затраты на электроэнергию, амортизационные отчисления, затраты на обслуживание, затраты на заработную плату, и прочие затраты. Проанализирована экономическая эффективность, определен срок окупаемости, а также намечены мероприятия по снижению издержек. Произведен расчет точки самоокупаемости. Построен график расчета точки безубыточности.
