Разработка подъёмного механизма крана

Состав чертежей

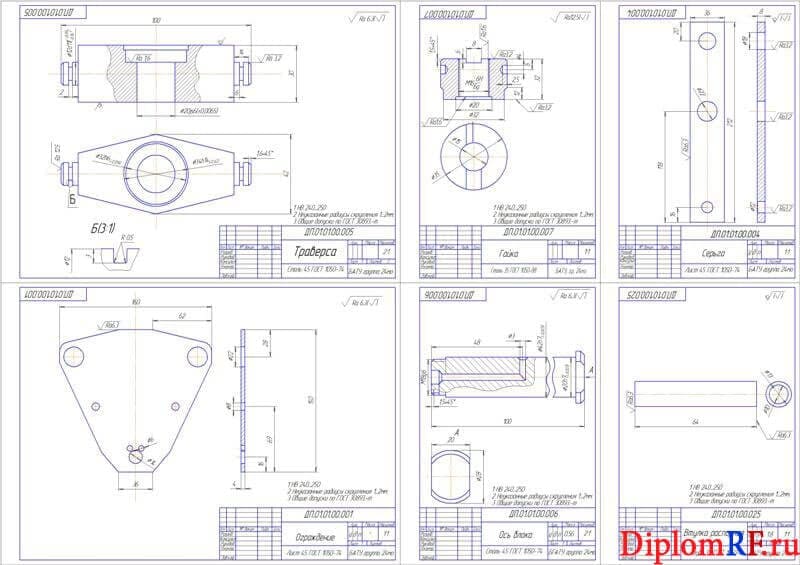

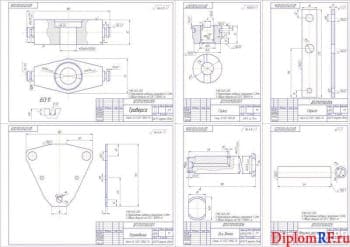

1. Чертёж деталировки (траверсы, ограждения, гайки, серьги, оси блока, втулки распорной) А1

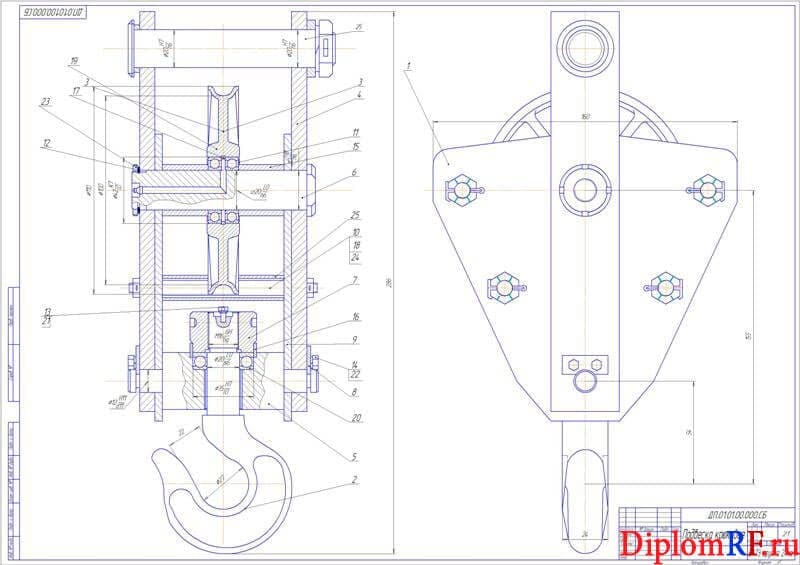

2. Чертёж сборочный подвески крюковой А1

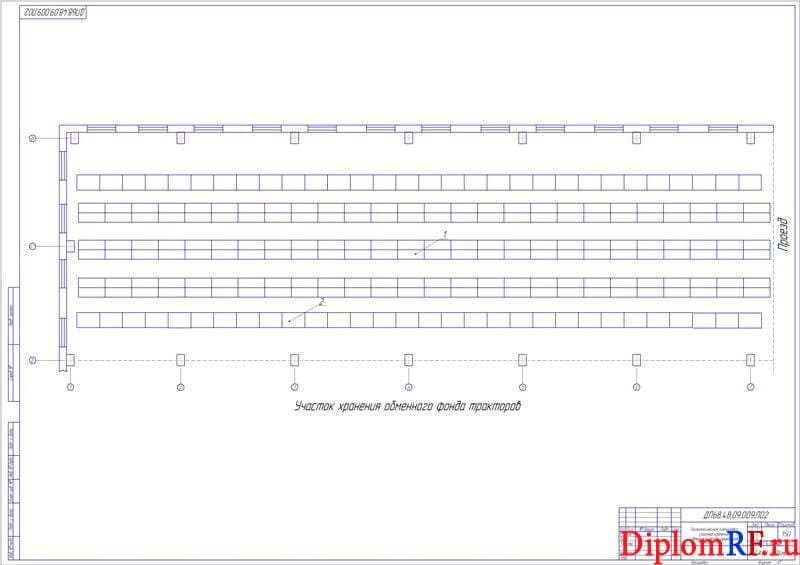

3. Технологическая планировка участка хранения тракторов А1

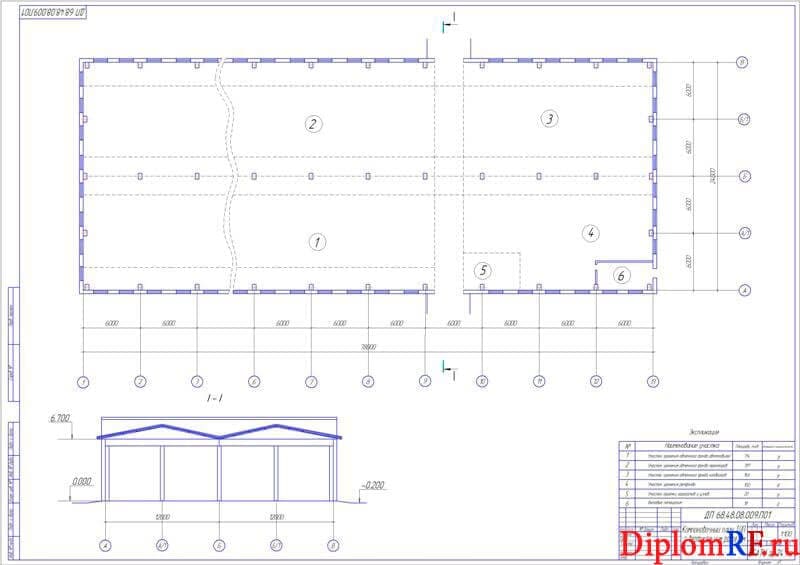

4. Компоновочный план ТОП с вертикальным разрезом А1

Описание

В дипломной работе рассмотрены вопросы совершенствования организации оказания производственных услуг на предприятии ОАО «Дзержинский райагросервис» с конструктивной разработкой подъёмного механизма крана. В ходе исследования производственных показателей функционирования предприятия ОАО «Дзержинский райагросервис» представлена общая характеристика предприятия и выполнена оценка основных технико-экономических параметров функционирования предприятия с анализом себестоимости выпускаемой продукции и оказания услуг и анализом эффективности использования основных производственных фондов, материальных и трудовых ресурсов. Рекомендованы мероприятия по совершенствованию хозяйственного функционирования предприятия. Выполнено обоснование цели и задач дипломного проектирования.

В ходе организации процесса производства функционирования предприятия ОАО «Дзержинский райагросервис» выполнена разработка производственной программы предприятия. Представлена схема технологического процесса переработки грузов I, III категории на техническом обменном пункте. Выполнены расчёты годового грузооборота и хранимого запаса, режима работы и годовых фондов времени, количества рабочих мест и подобранного оборудования. Представлены таблицы номенклатуры технического обменного пункта: обменного фонда составных частей тракторов, зерноуборочных комбайнов и автомобилей.
В целях совершенствования организации управления процессом производства выполнен анализ маркетинговой деятельности предприятия, рассмотрена необходимость исследования рынка спроса на выпускаемую и возможную к выпуску продукцию предприятия и предлагаемые услуги. Представлены схемы существующей и усовершенствованной организационной структуры управления «Дзержинского райагросервиса». Рассмотрены существующие системы управления материальными запасами.

В графической части разработаны чертежи технологической планировки участка хранения тракторов и компоновочного плана технического обменного пункта.

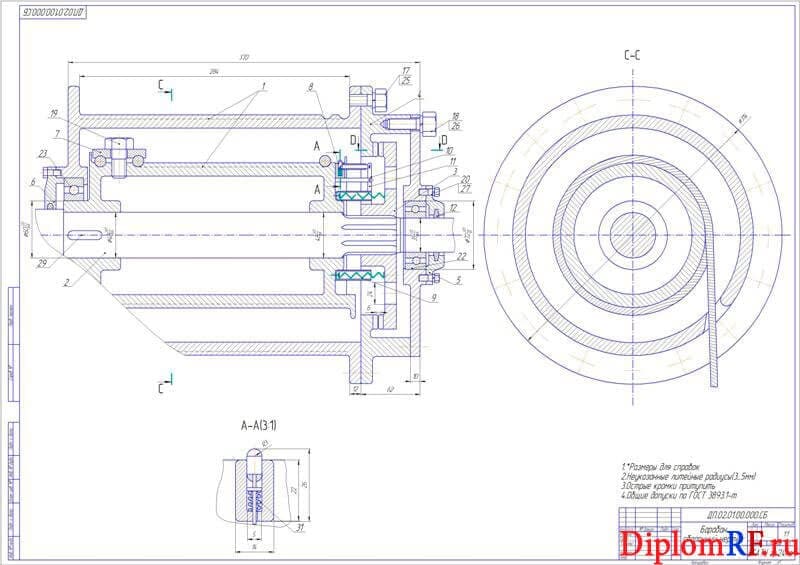

В конструкторском разделе выполнен анализ целесообразности модернизации подъёмного механизма крана. Выбрана схема разрабатываемого механизма подъема. Рассчитан канат для подъёма груза. В ходе расчёта элементов крюковой подвески представлен эскиз крюка, эскиз и расчетная схема оси блоков и траверсы, эскиз серьги. Выполнен расчёт барабана для намотки каната и расчёт крепления каната к барабану.
В разделе организации обеспечения безопасности жизнедеятельности рассмотрена организация работы по созданию безопасных условий труда в ОАО «Держинский райагросервис». Рекомендованы требования выполнения подъемно-транспортных работ на предприятии.

Предложены мероприятия по созданию благоприятных санитарно – гигиенических условий трудовой деятельности, по обеспечению пожарной безопасности и обеспечению безопасности жизнедеятельности при чрезвычайных ситуациях.
В ходе определения экономических характеристик проекта рассчитана величина капитальных вложений, определены затраты на обслуживание складского хозяйства, выполнен расчёт эффективности инвестиционных и капитальных вложений.
