Проектирование станка на базе токарного

Код: 01.01.02.08.06

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Токарный, Станок, Стол

Пояснительная записка (в программе Word) 34 источника
Чертежи (в программе Компас) 9 листов

Содержание

1.Патентно-информационный поиск и обзор конструкций современных горизонтальных многоцелевых сверлильно-фрезерно-расточных станков с ЧПУ и их узлов.
2. ОПИСАНИЕ КОНСТРУКЦИИ СПРОЕКТИРОВАННОГО СТАНКА
2.1 Выбор типа компоновки станка
2.2 Система ЧПУ и контроля станка
2.3 Предварительный расчет режимов резания
3. РАСЧЕТЫ
ОПРЕДЕЛЕНИЕ МОЩНОСТИ ПРИВОДА И ВЫБОР ДВИГАТЕЛЯ
4. ОПИСАНИЕ РАЗРАБОТАННОЙ ГИДРАВЛИЧЕСКОЙ СХЕМЫ
5. ОПИСАНИЕ МОНТАЖА И РЕГУЛИРОВКИ ШПИНДЕЛЬНОГО УЗЛА И ВСЕГО ПИВОДА ГЛАВНОГО ДВИЖЕНИЯ.ОБЕСПЕЧЕНИЕ ТОЧНОСТИ ШПИНДЕЛЯ.(порядок сборки ,регулировки и натяг подшипников,выбор и описание системы смазки подшипников и остальных деталей,требование к точности,измерения,взаимодействие привода с УЧПУ,датчики обратной связи,эксплуатационное обслуживание привода главного движения)
6. ОХРАНА ТРУДА
7.ЭКОЛОГИЯ
8. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА
СПИСОК ЛИТЕРАТУРЫ

Состав чертежей

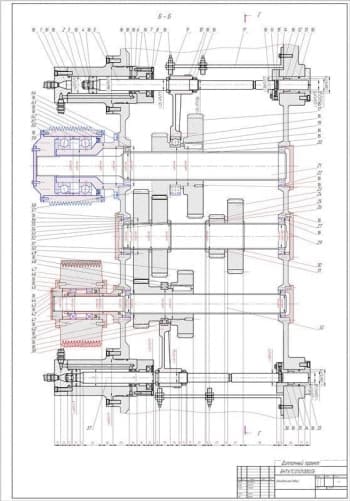

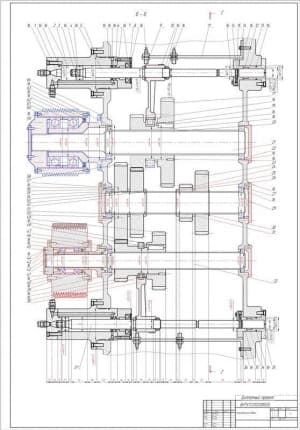

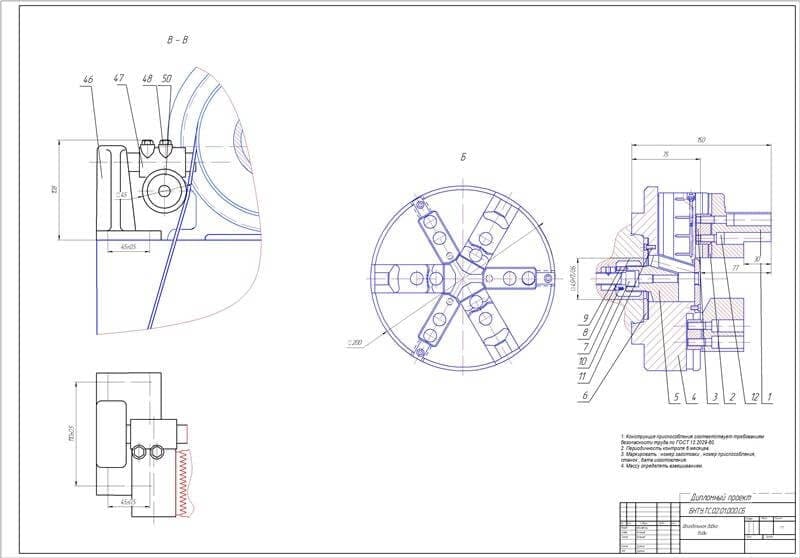

Шпиндельная бабка 1 (ф.А1)

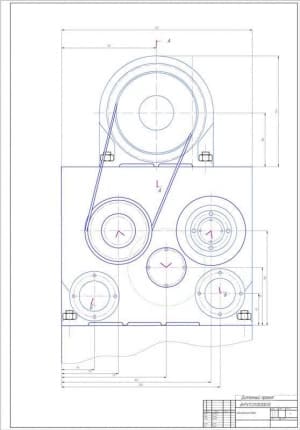

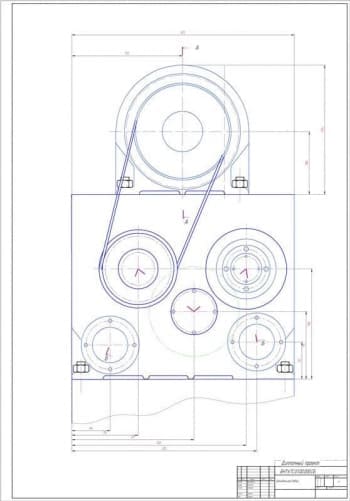

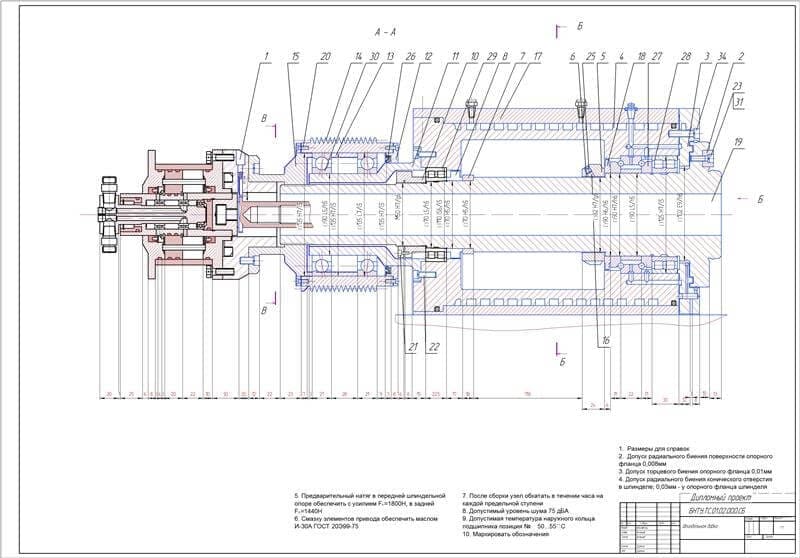

Шпиндельная бабка 2 (ф.А1)

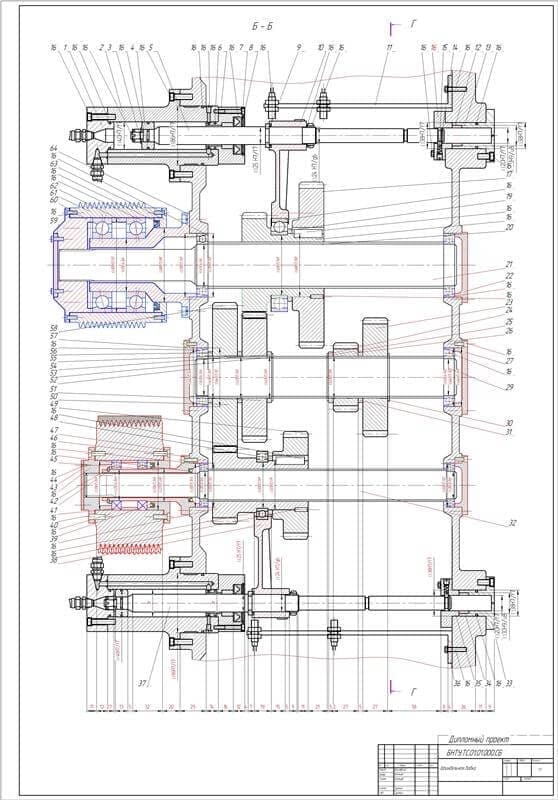

Шпиндельная бабка 3 (ф.А1)

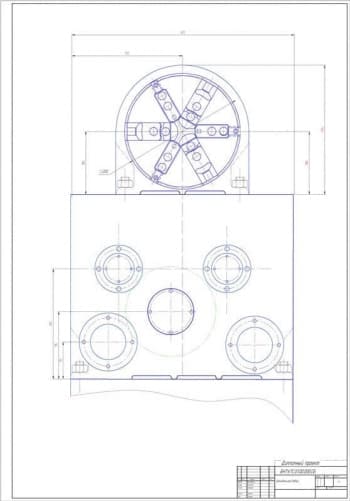

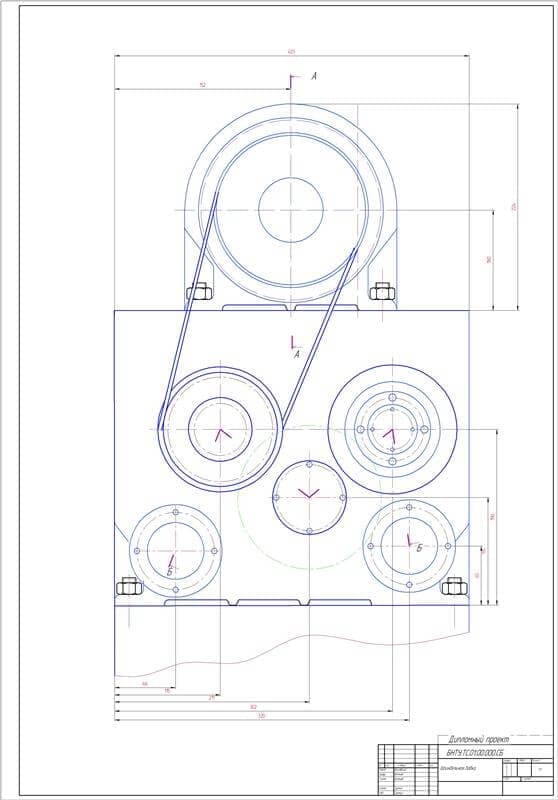

Шпиндельная бабка 4 (ф.А1)

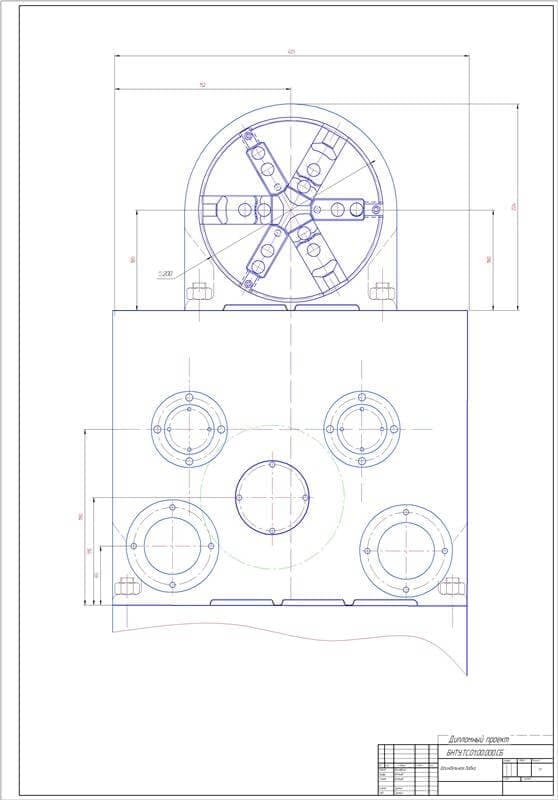

Шпиндельная бабка 5 (ф.А1)

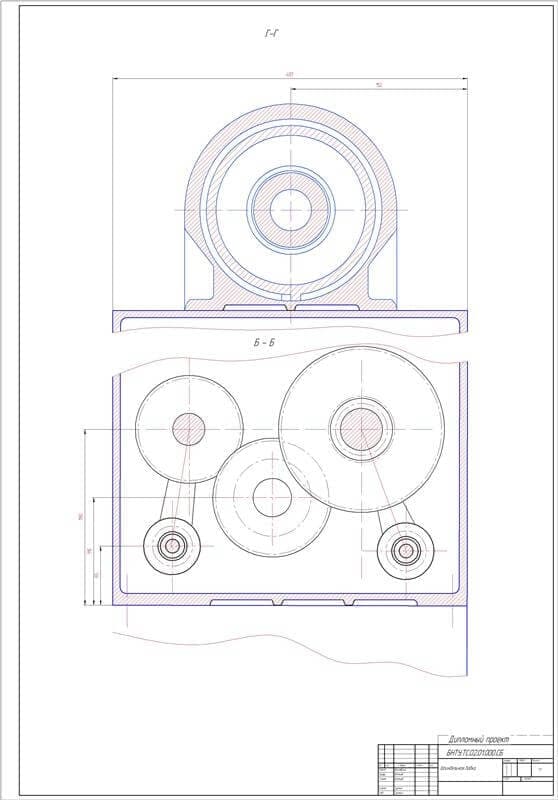

Шпиндельная бабка 6 разрезы (ф.А1)

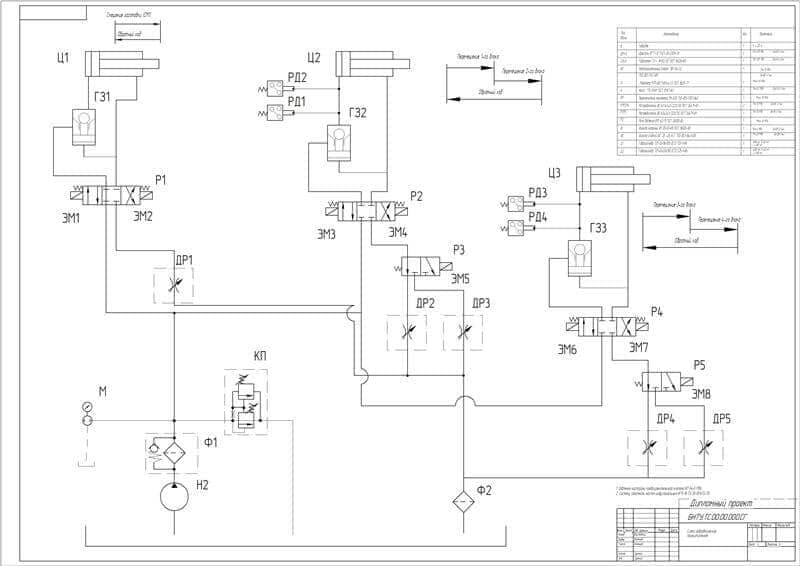

Схема гидравлическая принципиальная (ф.А1)

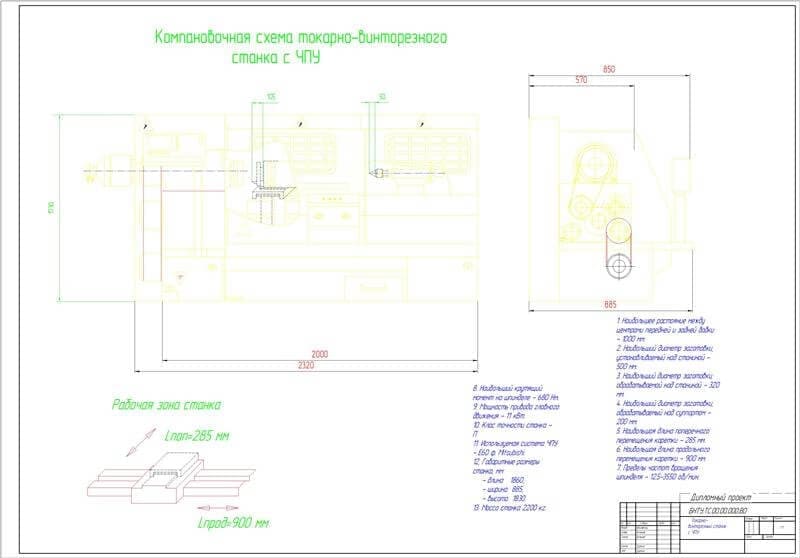

Токарно-винторезный станок с ЧПУ

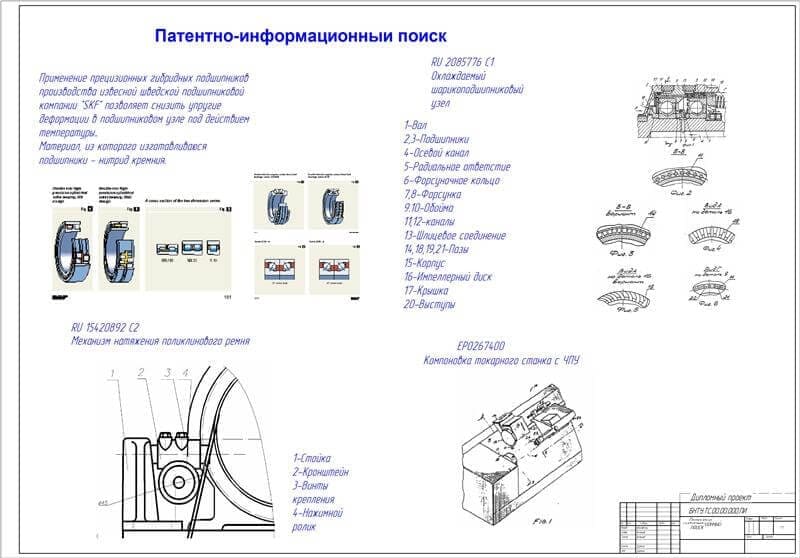

Патентно-информационный поиск

Описание

В настоящее время повысился спрос на многооперационные станки, в связи с этим увеличилось число заводов-изготовителей, создающих такие станки часто на базе универсальных станков.

В настоящее время и в обозримом будущем потребуется создание новых моделей станков, станочных модулей, гибких производственных систем, поэтому будущие специалисты-станкостроители должны владеть основами конструирования станков и их важнейших узлов. Для успешного применения вычислительной техники при конструировании необходимо хорошо знать содержание процесса проектирования всех видов станочного оборудования, владеть методами его моделирования и оптимизации.

Современный станок органически соединил технологическую машину для размерной обработки с управляющей вычислительной машиной на основе микропроцессора. Поэтому специалист-станкостроитель должен хорошо понимать принципы числового программного управления станками владеть навыками подготовки и контроля управляющих программ. Он должен знать устройство и возможности микропроцессорных средств управления, основные их характеристики и возможности применительно к станочному оборудованию.

В принципиальную гидравлическую схему привода входят следующие основные элементы:

Насосная установка (электродвигатель, муфта и насос), служащая для преобразования механической энергии в гидравлическую энергию рабочей жидкости.
Предохранительный клапан (КП) – служит для предохранения системы от повышенного давления.
Реверсивный золотник – трехпозиционный с электрическим управлением служащий для направления и распределения потоков рабочей жидкости (Р1 и 2,4).
Реверсивный золотник – двухпозиционный с электрическим управлением служащий для направления и распределения потоков рабочей жидкости (Р3,5).
Дроссели (ДР1- 5) служащие для регулирования скорости движения штока гидроцилиндра.
Регулятор расхода (РРК) служащие для регулирования скорости движения штока гидроцилиндра и гидромотора.
Фильтр (Ф,ФС) служащий для фильтрации рабочей жидкости, фильтр установлен в напорной магистрали
Манометр (МН) служит для визуального контроля давления.
Бак служит для хранения, охлаждения и очистки рабочей жидкости(Б).
Аппарат теплообменный- служит для охлаждения рабочей жидкости(АТ).
Гидромотор- служащий для преобразования движения рабочей жидкости во вращательное движение(ГМ).
