Пояснительная записка (в программе Word) 32 с., 5 табл., 3 рис., 2 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Белорусско-Российский университет
Описание

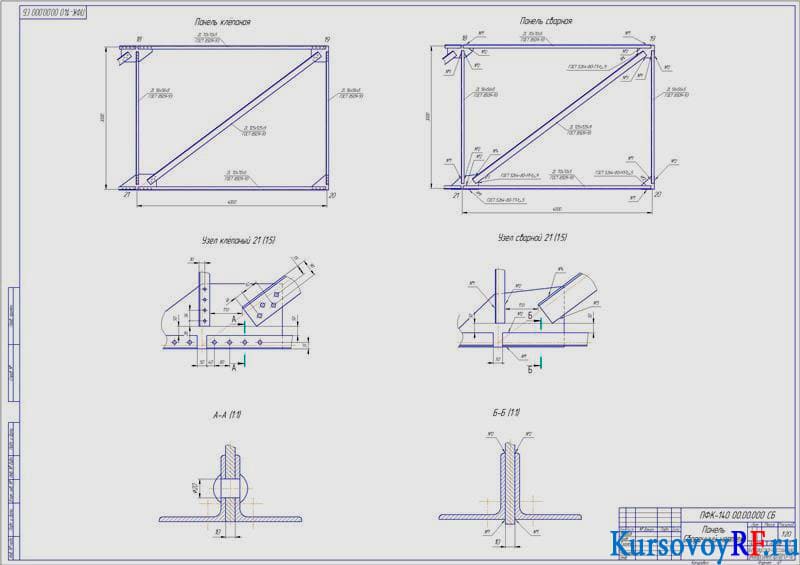

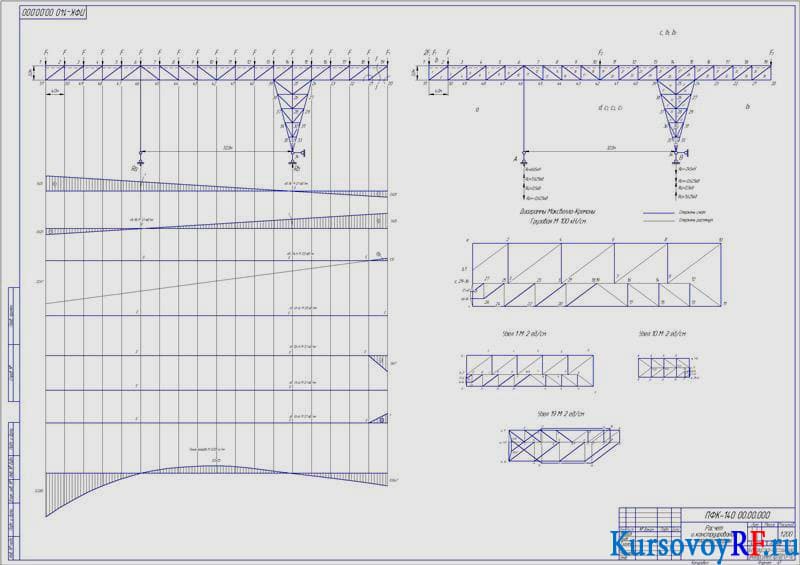

В представленной курсовой работе на основании исходных данных было выполнено конструирование и расчет плоской фермы. Подобраны основные геометрические параметры фермы, разработана исходная схема. Исследована ферма на геометрическую неизменяемость. Найдены усилия в стержнях заданной панели, составлена расчетная схема. Построена линия влияния реакций опор и стержней заданной панели. Определены усилия в стержнях заданной панели от действия системы и постоянной нагрузки. Осуществлен выбор сечения стержней панели. Рассчитаны длина сварных швов и число заклепок. Построена грузовая диаграмма Максвелла – Кремоны при невыгодном нагружении фермы нагрузкой. Дополнительные материалы: 2 дубликата чертежей в Автокаде; Таблица в Excel 1 лист.
