Проект гильзо-поршневой группы тракторного дизеля СМД 31-А

Перечень чертежей

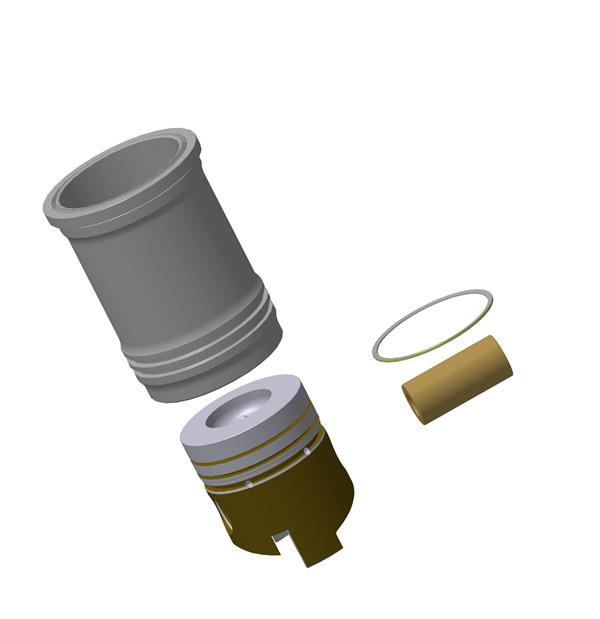

1. Чертеж в 3-D плоскости сборки гильзы, поршня, пальца и кольца

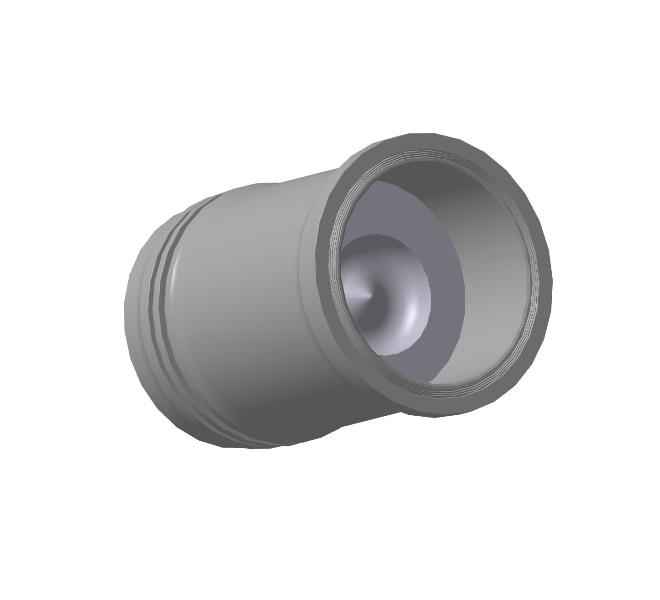

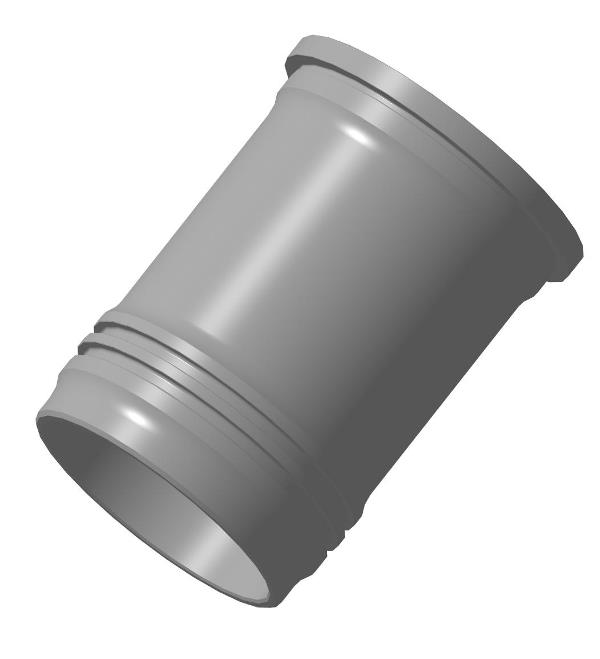

2. 3-D модель гильзы цилиндра

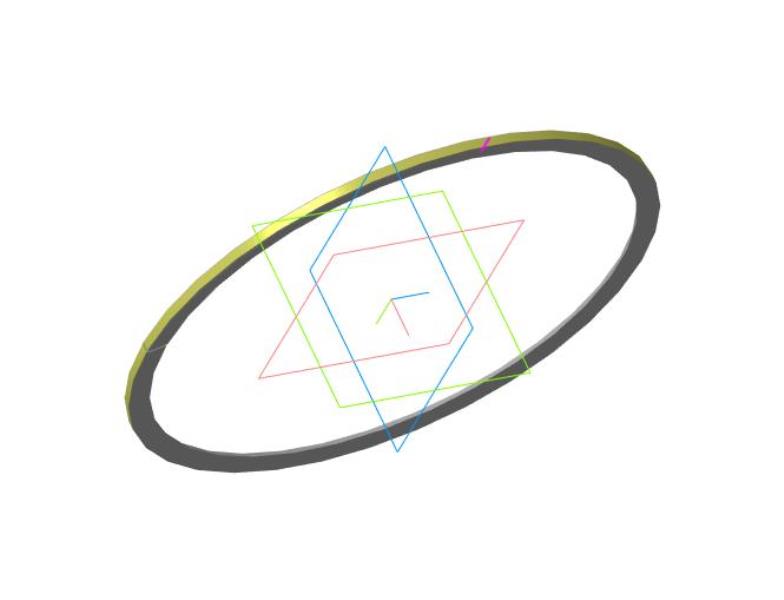

3. Проекция компрессионного кольца 3-D

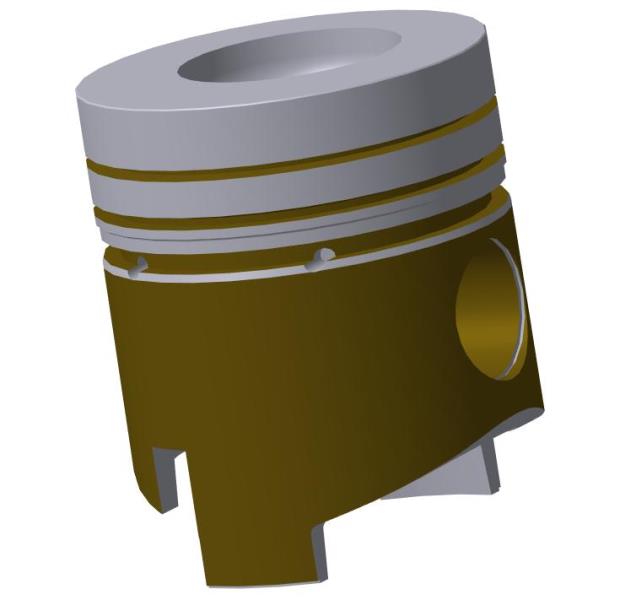

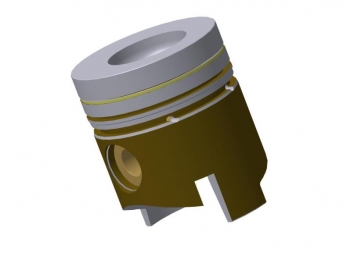

4. Сборочный чертеж поршня, пальца и кольца в 3-D

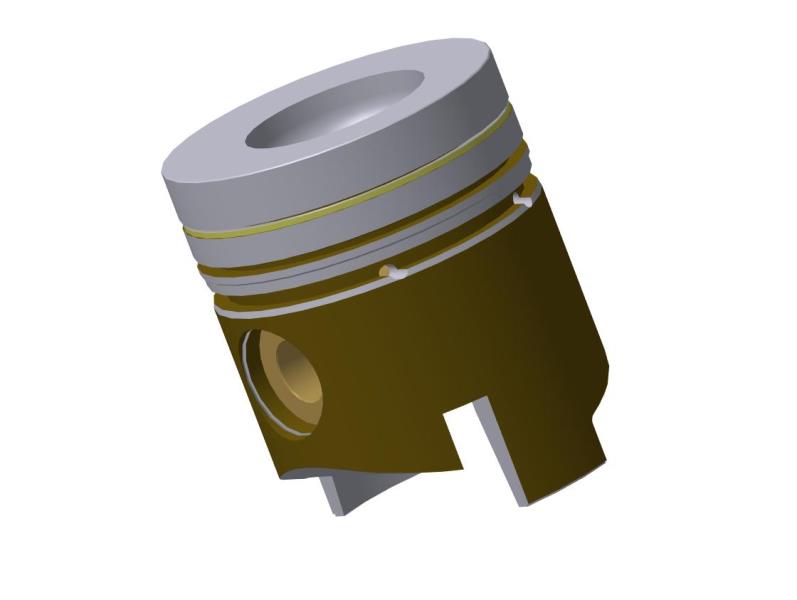

5. Конструкция поршня в 3-D проекции

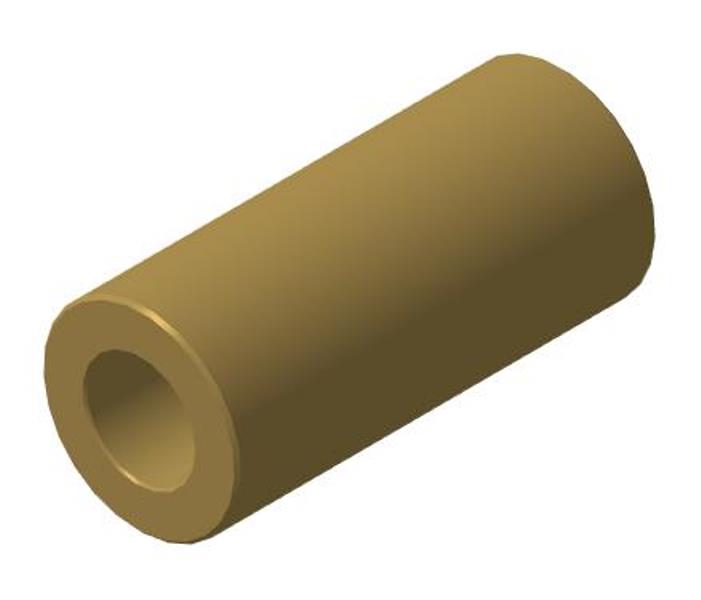

6. Модель поршневого пальца в 3-D
7. Сборочные единицы в пространстве 3-D

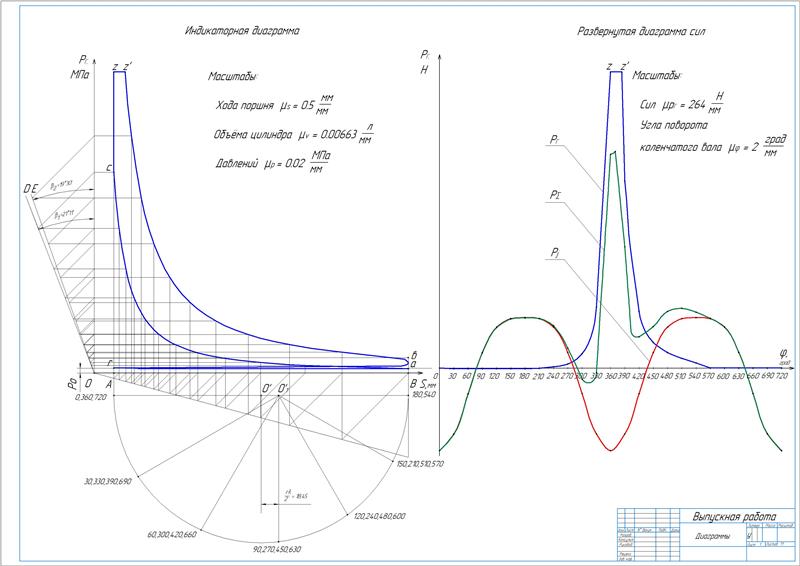

8. Рабочий чертеж диаграмм теплового расчета с показателями масштабов:
   • Индикаторная:
     • Хода поршня 0,5 мм/мм
     • Объема цилиндра 0,00663 л/мм
     • Давления 0,02 МПа/мм
   • Развернутая диаграмма сил:
     • Сил 264 Н/мм
     • Угла поворота коленвала 2 ⁰/мм

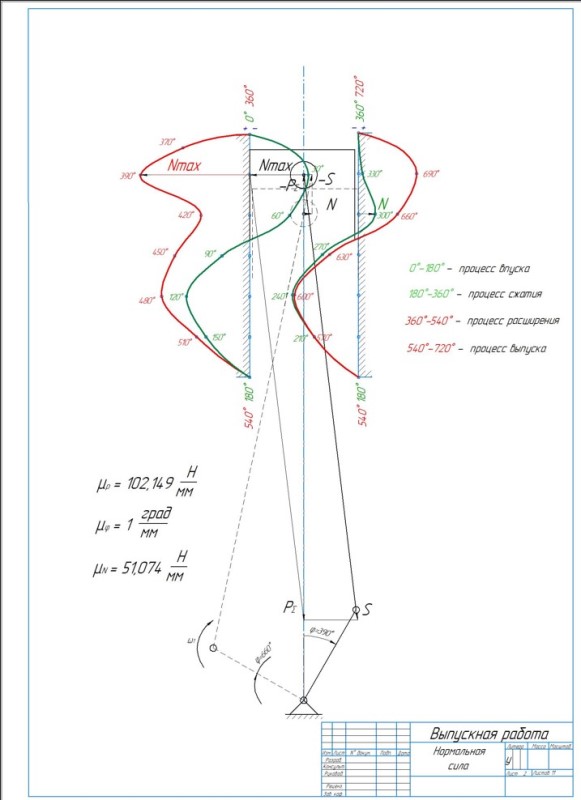

9. Диаграмма расчета нормальной силы с показателями процессов: выпуска, сжатия, расширения, выпуска

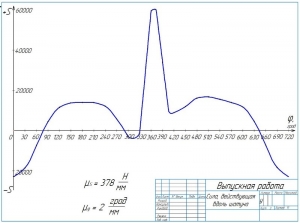

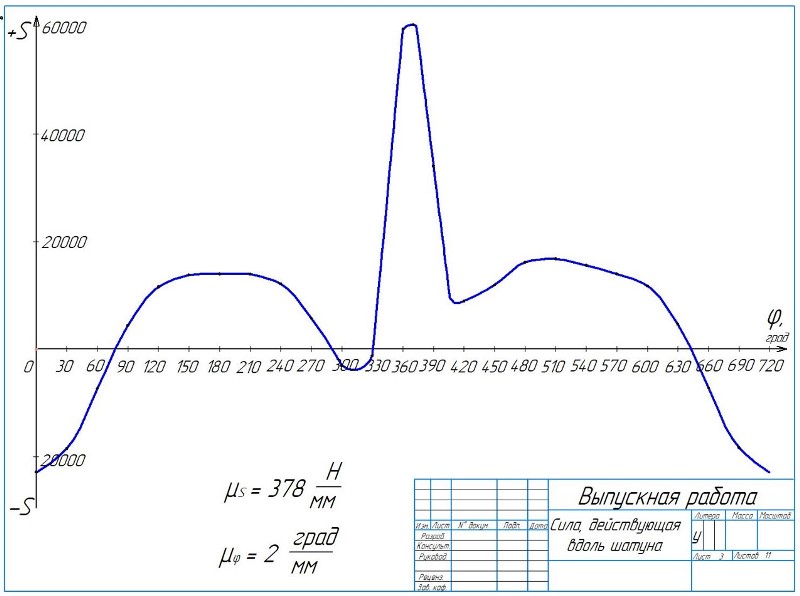

10. Чертеж диаграммы силы, действующей вдоль шатуна

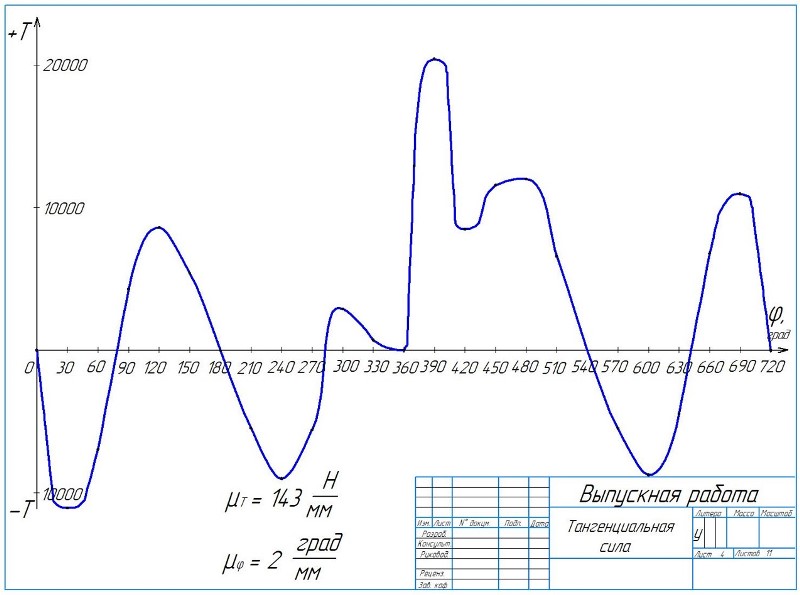

11. Диаграмма тангенциальной силы

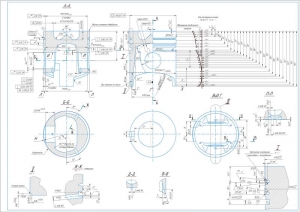

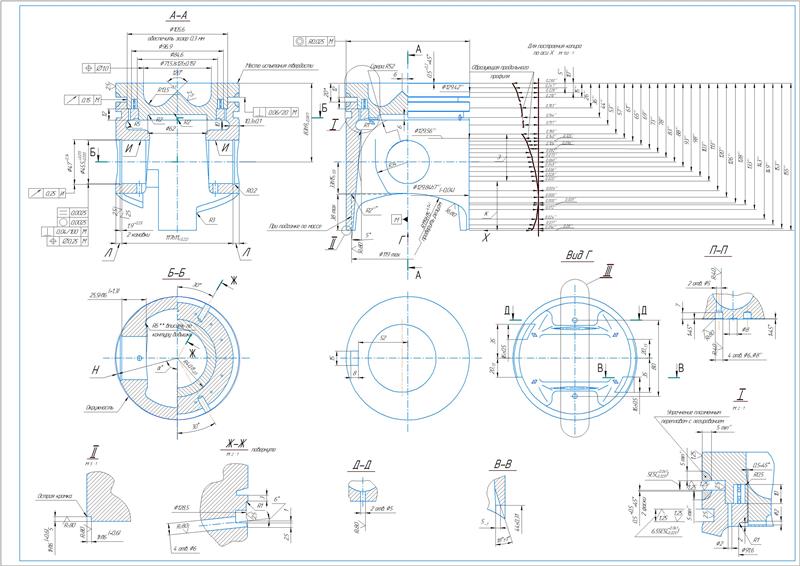

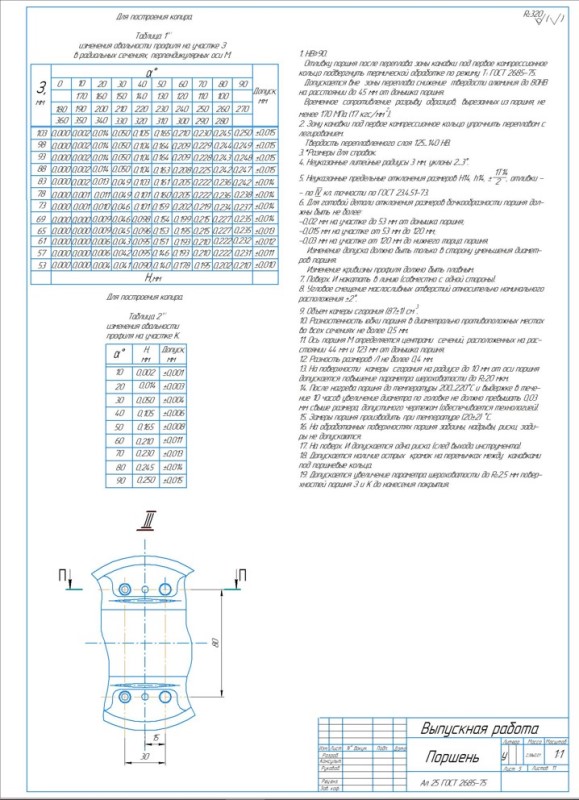

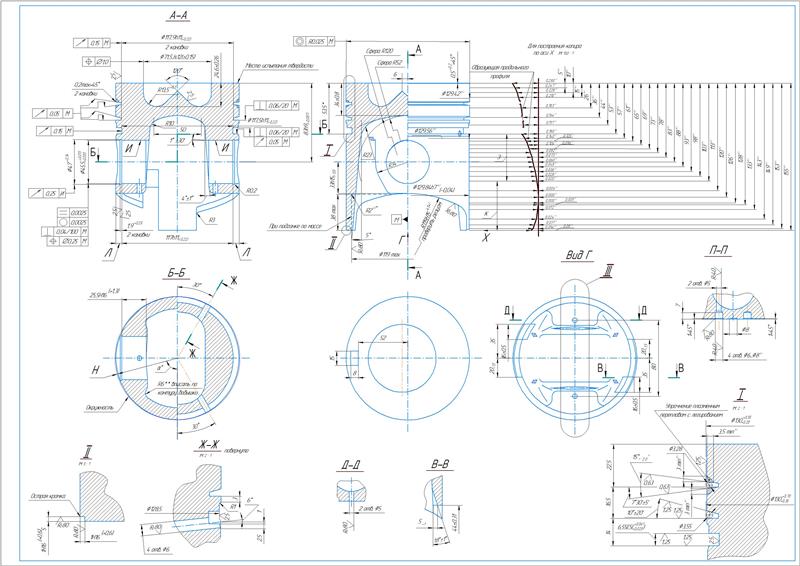

12. Конструкция поршня, с указанием допусков, посадок и шероховатостей
13. Деталировка: поршень, с указанием требований:
    • Отливка поршня после переплава зоны канавки под первое компрессионное кольцо подвергается термической обработке по режиму Т₁
    • Выполнить упрочнение переплавом с легирование зоны канавки по первое компрессионное кольцо
    • Допуски отклонения размеров бочкообразности поршня: 0,02 мм на участке до 53 мм от донышка поршня, 0,15 мм – от 53 мм до 120 мм, 0,03 мм – от 120 мм до нижнего торца поршня
    • Объем камеры сгорания 87±1 см³
    • Разностенность юбки поршня в диаметрально противоположных местах во всех сечениях не более 0,5 мм
    • Разность размеров не более 0,4 мм
    • На поверхности камеры сгорания на радиусе до 10 мм от оси поршня допускается повышение параметра шероховатости до 20 мкм
    • Замеры детали производятся при температуре 20±2⁰С
    • Не допускаются на обработанных поверхностях поршня надрывы, забоины, задиры и риски
    • Наличие острых кромок на перемычках между канавками, предназначенными под поршневые кольца, допускается

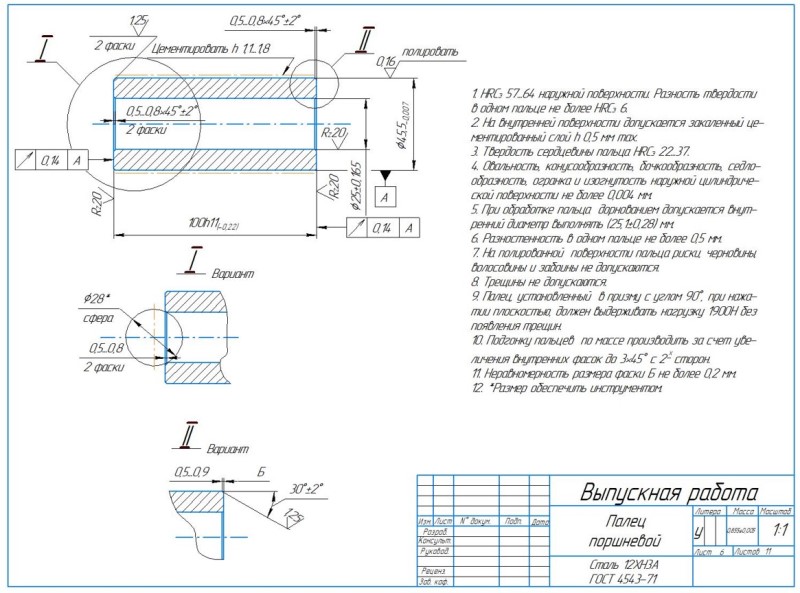

14. Деталь "поршневой палец":
    • На внутренней поверхности поршневого пальца допускается закаленный цементированный слой 0,5 мм макс
    • Конусообразность, овальность, огранка, седлообразность наружной цилиндрической поверхности не более 0,004 мм
    • Трещины не допускаются
    • При обработке пальца дорнованием допускается выполнение внутреннего диаметра 25,1±0,28 мм
    • Разность в одном пальце не более 0,5 мм
    • Установленный в призму с углом 90⁰ палец при нажатии плоскостью должен выдерживать нагрузку 1900 Н без появления трещин
    • Неравномерность размера фаски не более 0,2 мм

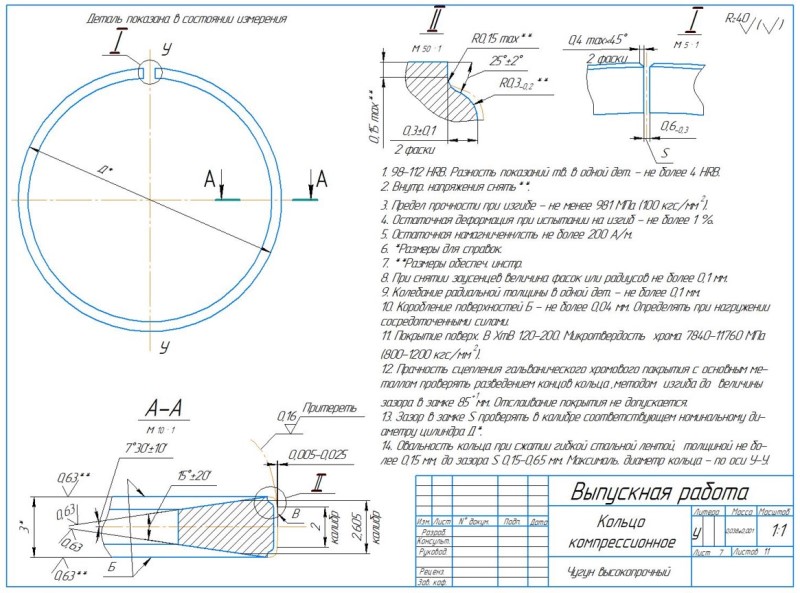

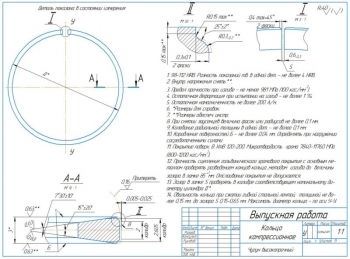

15. Деталировочный чертеж компрессионного кольца:
    • Предел прочности при изгибе компрессионного кольца не менее 091 МПа
    • Остаточная намагниченность не более 200 А/м
    • При снятии заусенцев величина фасок или радиусов не более 0,1 мм
    • Прочность сцепления гальванического хромового покрытия с основным металлом проверять разведением концов кольца методом изгиба до величины зазора

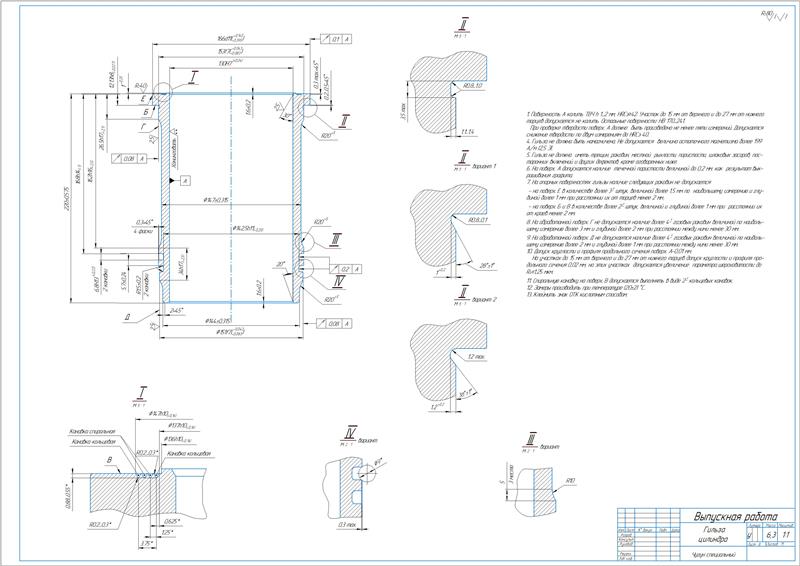

16. Технический чертеж гильзы цилиндра:
    • Поверхность калить ТВЧ 1...2 мм. При проверке твердости поверхности необходимо производить не менее пяти измерений
    • Гильза не должна иметь раковин, трещин, местной рыхлости, шлаковых засоров
    • Допуск круглости и профиля продольного сечения поверхности А 0,01 мм
    • Замеры производятся при температуре 20±2 ⁰С

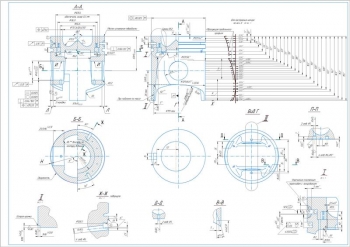

17. Патентное исследование поршня

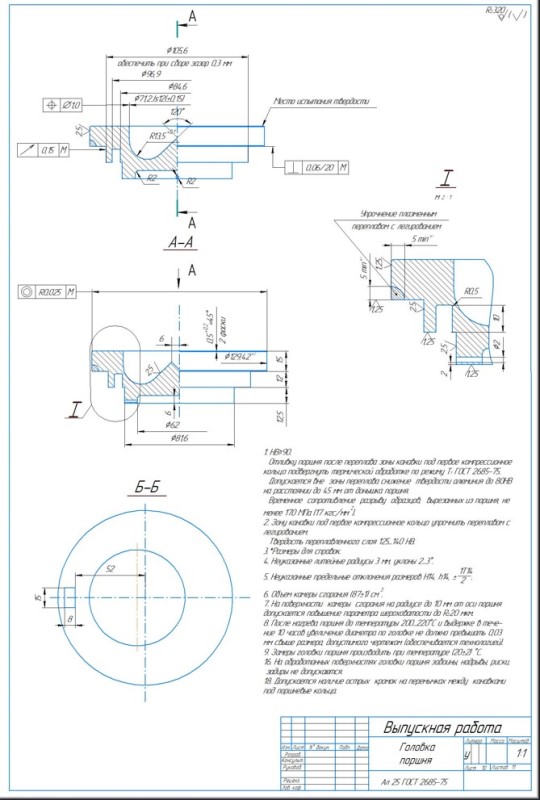

18. Конструктивный чертеж головки поршня:
    • После нагрева поршня до температуры 200...220⁰С и выдержке в течение 10 часов увеличение диаметра на головке не должно превышать 0,03 мм свыше размера, допустимого чертежом
    • Не допускаются на поверхностях головки риски, надрывы и задиры

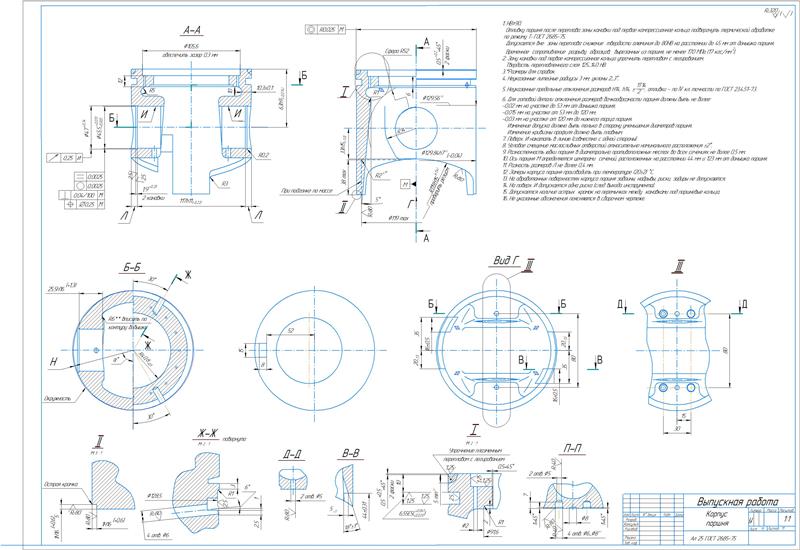

19. Корпус поршня, с обозначением материала для изготовления: Ал 25:
    • Зону канавки под первое компрессионное кольцо упрочнить переплавом с легированием. Твердость переплавленного слоя 125...140 НВ
    • Изменение кривизны профиля должно быть плавным
    • Поверхности И катать в линию
    • Угловое смещение маслосливных отверстий относительно номинального расположения ± 2⁰
    • Ось поршня определяется центрами сечений, расположенных на расстоянии 44 мм и 123 мм от донышка поршня
