Модернизация энергообъекта с реконструкцией РП-1 напряжением 10 кВ

Код: 01.01.01.08.09

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Реконструкции, Подстанции, Энергообъект, РП-1, Камера Ин99

ВКР: 107 страниц, 12 источников

Чертежи в программе AvtoCAD 7 листов

Чертежи дипломной работы (в программе AvtoCAD)

Содержание

Обоснование внедрения оборудования на модернизируемом энергообъекте напряжением 10 кВ.

1.1 Составление однолинейной схемы с применением камер Ин99.

1.2. Расчёт токов КЗ.

1.3 Выбор основного оборудования подстанции и проверка на динамическую и термическую стойкость.

1.4. Выбор устройств РЗА с применением микропроцессорных защит типа МТЗ-610 Л.

1.5. Расчет уставок релейной защиты.

1.5.1. Расчет уставок МТЗ иТО отходящих линий 10 кВ.

1.5.2. Расчет уставок МТЗ секционного выключателя.

1.5.3. Расчет уставок МТЗ вводов 10 кВ.

2. Составление схем РЗА для отходящей линии, секционного выключателя, ввода.

3. Расчет тока замыкания на землю, выбор устройств ДГК

3.1. Расчет тока замыкания на землю в сети с изолированной нейтралью напряжением 10 кВ

3.2. Расчет и выбор реакторов дугогасящих

3.3.Реактор управляемый однофазный масляный серии РУОМ.

3.4. Фильтр масляный заземляющий нулевой последовательности серии ФМЗО.

3.5. Система автоматической настройки компенсации САНК - 3.1 - УХЛ4.

4. Организационно – экономическая часть проекта.

4.1 Определение сметной стоимости реконструкции РП-1 в ценах 1991г.

4.2.Организация планово-предупредительного технического обслуживания и ремонта РП-1.

5.Охрана труда и техника безопасности

5.1.Организационная структура службы охраны труда на предприятии

5.2. Планирование мероприятий по улучшению ОТ и ТБ на предприятии и их исполнение

5.3. Организационные и технические мероприятия обеспечивающие безопасное проведение работ в электроустановках

Заключение

Литература

Состав чертежей

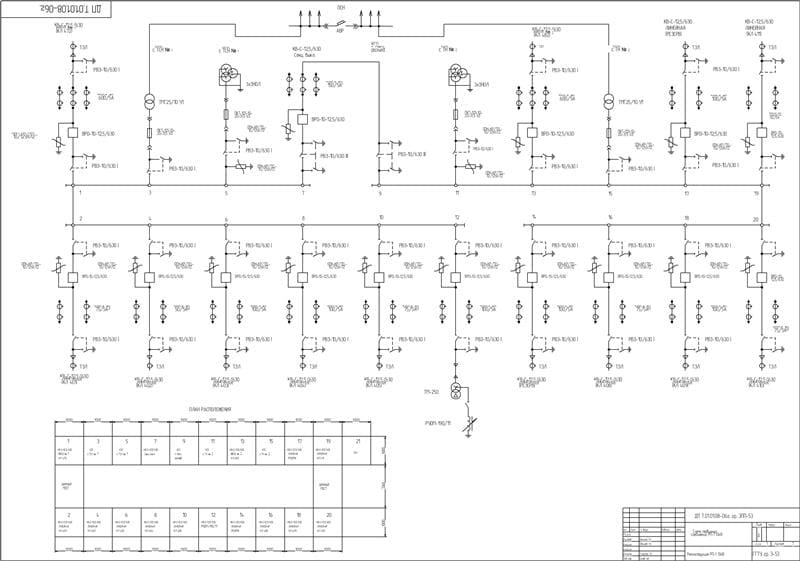

Плакат первичных соединений РП-1 10 кВ. А-1

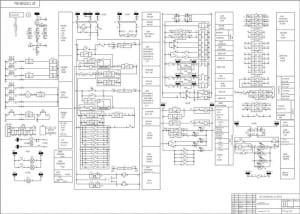

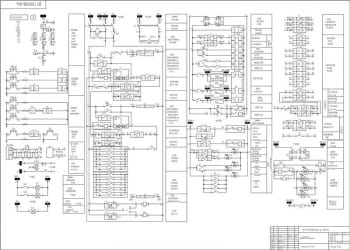

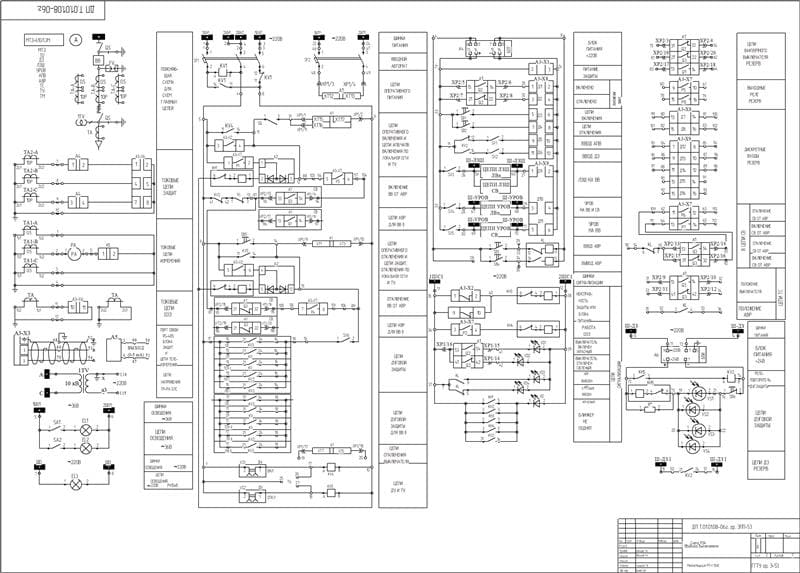

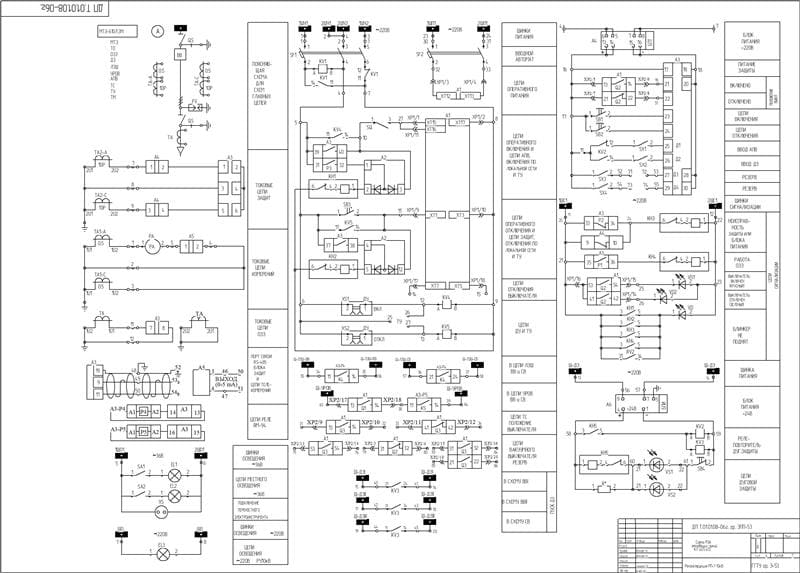

Рабочий чертеж РЗА вводного выключателя. А-1

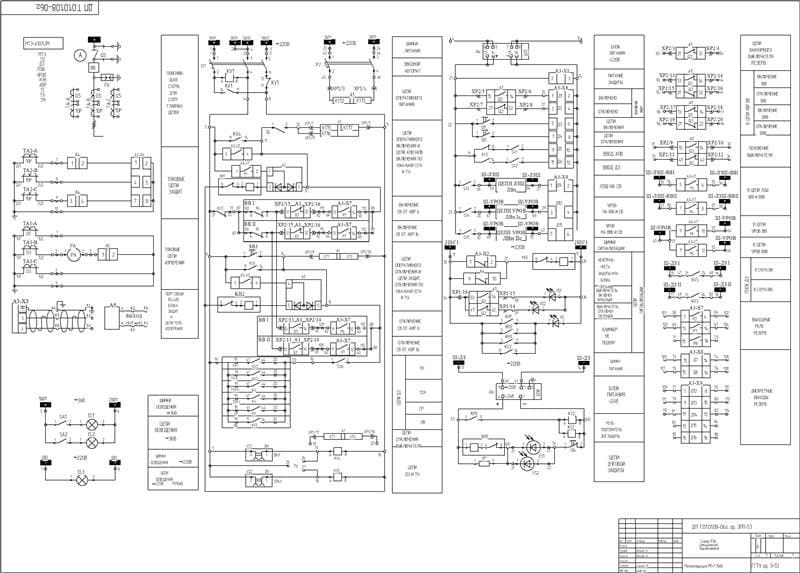

Схема РЗА секционного выключателя. А-1

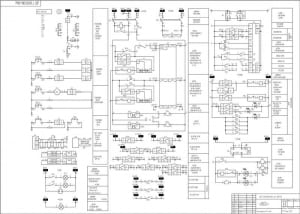

Схема РЗА отходящих линий КЛ401-КЛ412 . А-1

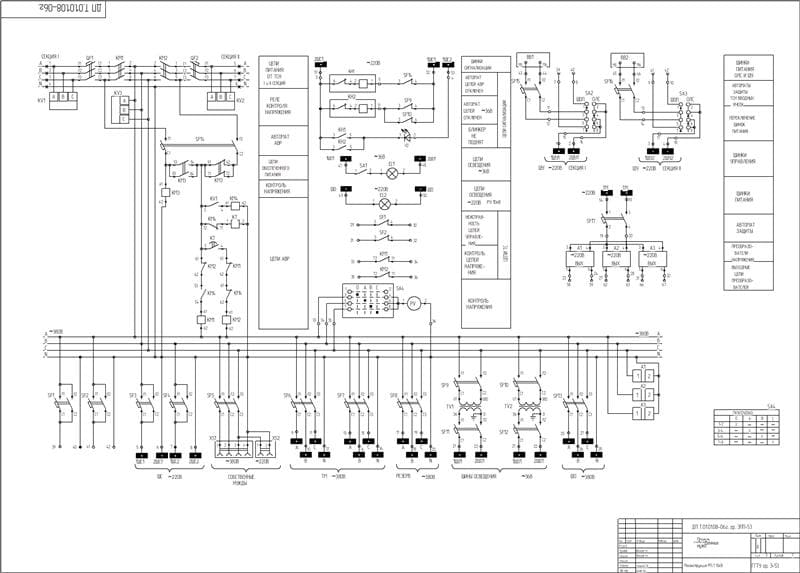

Чертеж панели собственных нужд. А-1

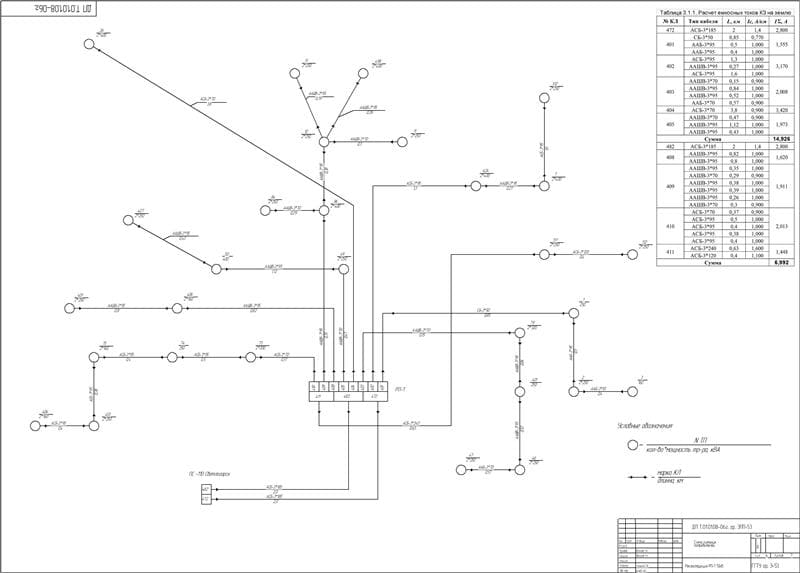

Схема питания потребителей. А-1

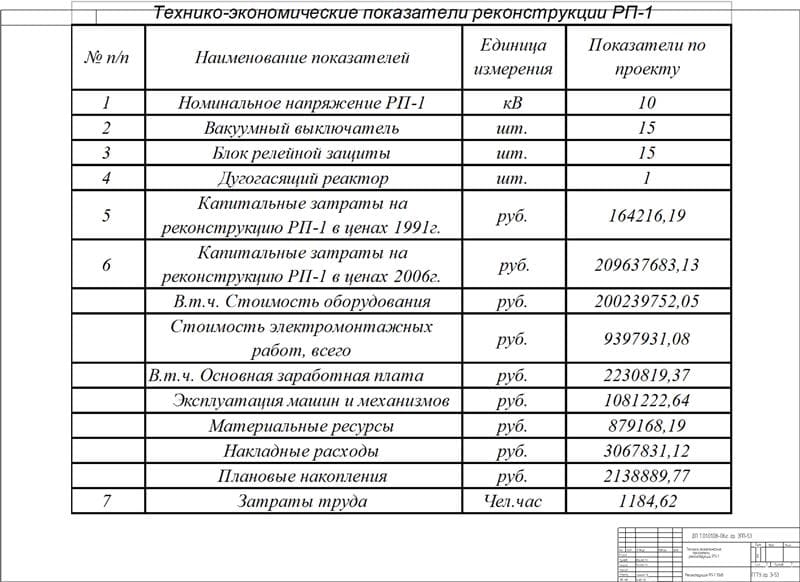

Технико-экономические показатели реконструкции РП-1. А-1

Описание

Изучение временного зарубежного опыта автоматизации распределительных сетей среднего напряжения, а также отечественного опыта прошлых лет показывает, что вложение капитала в автоматизацию этих сетей является выгодным делом.

Целью дипломного проекта является замена морально и физически изношенного оборудования.

В ходе дипломного проектирования предлагается решить следующие задачи:

- технико-экономическое обоснование внедрения оборудования на модернизируемом энергообъекте напряжением 10 кВ ;
- составление однолинейной схемы с применением камер Ин99;
- выбор основного оборудования подстанции;
- расчет токов КЗ и проверка оборудования на динамическую , термическую стойкость;
- выбор устройств РЗА и расчет установок релейной защиты ;
- разработка схем привязки микропроцессорных защит;
- расчет сметной стоимости;
- охрана труда и техника безопасности .

В проекте была проведена реконструкция РП-1 10 кВ. с заменой физически изношенного и морально устаревшего оборудования на, на более современное и надёжное.

Составлена однолинейная схема с применением камер Ин99.
На распределительной подстанции 10кВ было выбрано следующее коммутационное оборудование:
Трансформатор напряжения 3хЗНОЛ.06-10 У3
Трансформатор тока 10 кВ ТПОЛ – 10 У3
ОПН 10 кВ ОПН-КР/Tel-10
Выключатель 10 кВ ВР0-10-12,5/630 У2
Блок релейной защиты МТЗ-610Л.3.
Дугогасящий реактор РУОМ-190/11
Разъединитель РВЗ-10/630 РВЗ-10/630 I
В проекте рассчитаны токи КЗ и установки релейной защиты.
Рассчитаны токи замыкания на землю в сети с изолированной нейтралью, выбрано устройство ДГК.

Определена сметная стоимость реконструкции РП-1. На листе 7 графической части представлены технико-экономические показатели проекта.

В проекте представлены организационные и технические мероприятия, обеспечивающие безопасное проведение работ в электроустановках с точки зрения охраны труда и техники безопасности.
