Содержание
Введение
3 Расчет и анализ режимов работы существующей сети
3.1 Задачи анализа электрической сети
3.2 Расчет установившихся режимов существующей сети
3.2.1 Расчет установившегося режима максимальных нагрузок
3.2.1.1 Составление схемы замещения сети и определение ее параметров
3.2.1.2 Определение емкостей линий
3.2.1.3 Расчётные нагрузки узлов
3.2.1.4 Расчёт потоков мощности на участках сети
3.2.1.5 Определение напряжений в узлах схемы
3.2.1.6 Выбор средств регулирования напряжения
3.2.2 Расчёт установившихся послеаварийных режимов -обрыв участка 1-2 ПГЭС
3.2.2.1 Расчет потоков мощности на участке сети.
3.2.2.2 Определение напряжений в узлах схемы
3.2.2.3 Выбор средств регулирования напряжения
3.2.3 Расчёт установившихся послеаварийных режимов обрыв участка 1-12 ПГЭС
3.3 Общие выводы
4 Расчёт электрической распределительной сети НН
4.1 Расчёт схемы электрической распределительной сети
4.2 Предварительное распределение мощностей
4.3 Выбор сечений и марок проводников
4.4 Определение параметров линий
4.5 Определение емкостей линий
4.6 Определение расчетных нагрузок узлов
4.7 Расчёт потоков мощности на участках сети
5 Внедрение в электрическую сеть 10 кВ Нуримановского РЭС СИП
5.1 Историческая справка
5.2 Общие сведения о воздушных линиях электропередачи напряжением 6-20 кВ с защищенными проводами
5.3 Разновидности проводов марки СИП
5.4 Некоторые особенности самонесущей системы изолированных проводов
5.5 Устройство
5.6 Конструктивное исполнение защищенного провода
5.7 Выбор самонесущих изолированных проводов
5.8 Преимущества самонесущих изолированных проводов
Состав чертежей

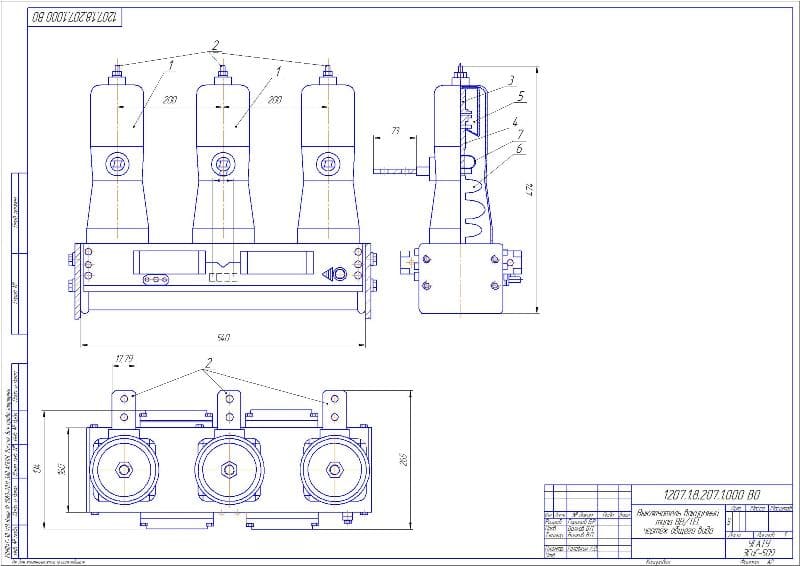

- Выключатель вакуумный типа BB/TEL чертёж общего вида А2

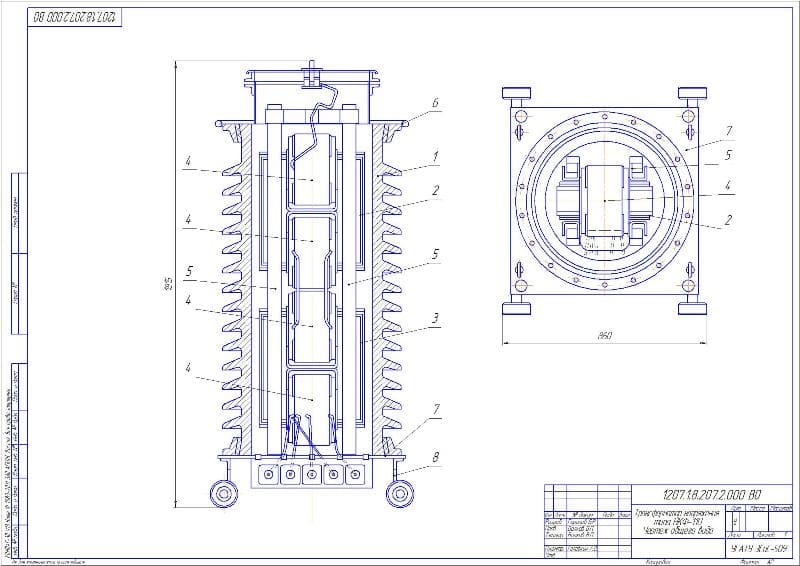

- Трансформатор напряжения типа НКФ-110 чертеж общего вида А2

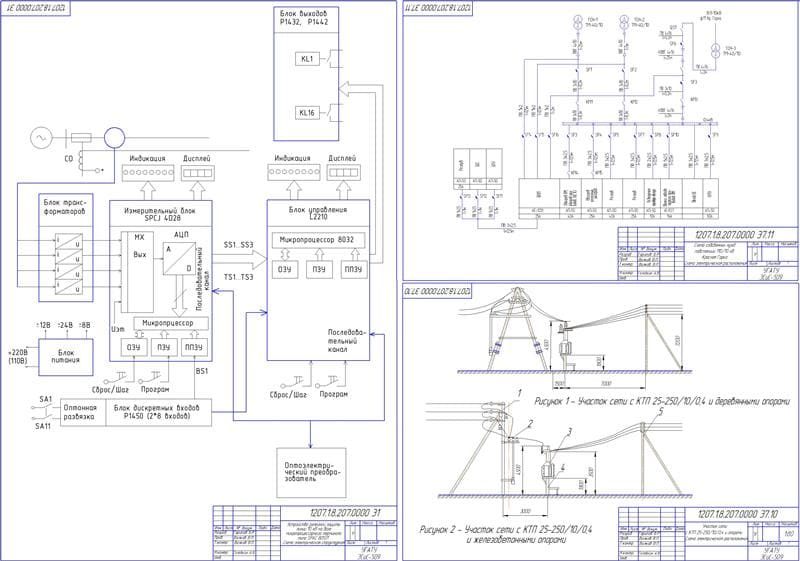

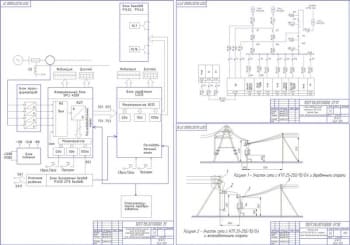

- Устройство релейной защиты линии 10 кВ на базе микропроцессорного терминала типа SPAC 801.01; Участок сети с КТП 25-250/10/0,4 и опорами Схема электрическая расположения; Схема собственных нужд подстанции 110/10 кВ Красная Горка – общий формат А1

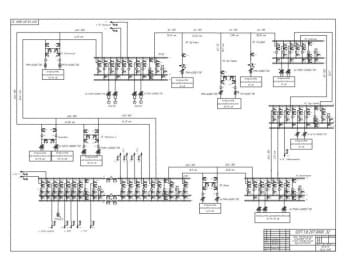

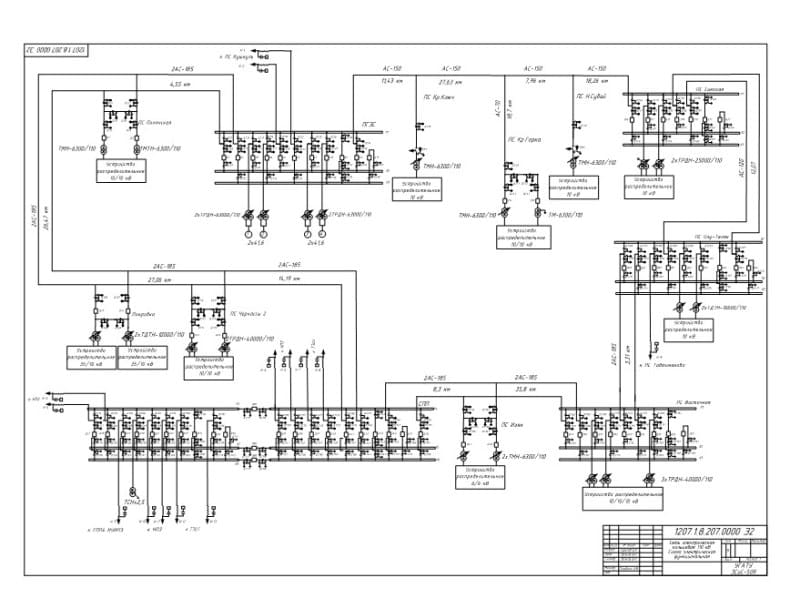

- Сеть электрическая кольцевая 110 кВ. Схема электрическая функциональная А1

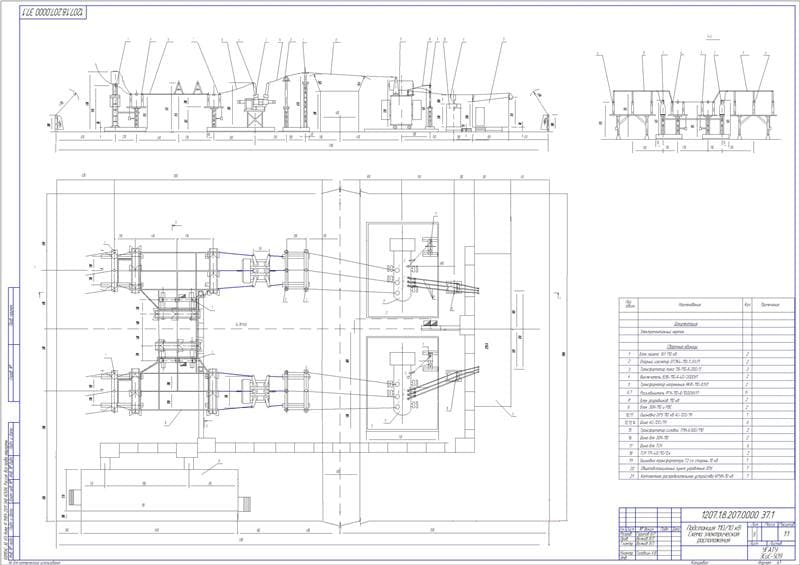

- Схема электрическая расположения. Подстанция 110/10 кВ А1

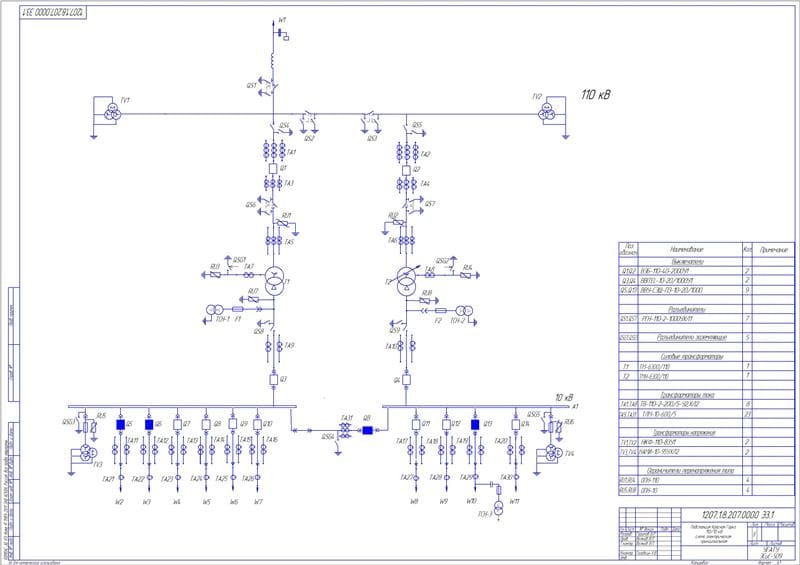

- Принципиальная электрическая схема А1

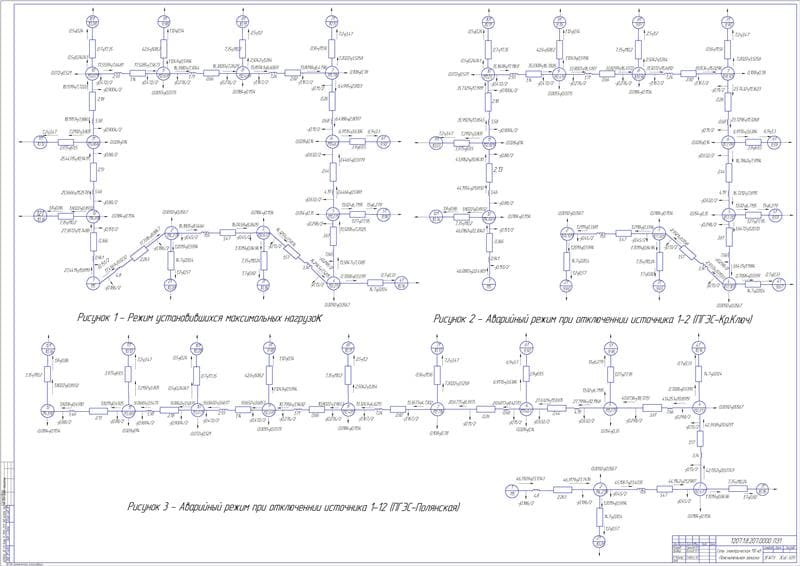

- Карта электрической сети: режим установившихся максимальных нагрузок, аварийный режим при отключении источника – А1
Описание
Представлен проект электрической части подстанции: Характеристика проектируемой подстанции и ее нагрузок; Выбор числа и мощности силовых трансформаторов; Определение количества линий на всех напряжениях; Выбор схем РУ; Расчет собственных нужд; Расчет токов короткого замыкания; Выбор выключателей; Выбор разъединителей; Выбор измерительных трансформаторов напряжения; Выбор токоведущих частей; Выбор изоляторов.
Электроснабжение сельскохозяйственных районов может осуществляться от районных энергетических систем (централизованное электроснабжение) или от районных или поселковых электростанций (местное или децентрализованное электроснабжение).
В настоящее время сельскохозяйственные потребители в основном имеют централизованное электроснабжение, осуществляемое от шин станций и трансформаторных подстанций(ТП) энергосистем или тяговых ТП электрифицированных железных дорог. Местное электроснабжение характерно для малонаселенных и труднодоступных районов.
В разделе Расчет и анализ режимов работы существующей сети проведены анализ и оценка участка сети, к которой подключается проектируемая подстанция.
После проведения анализа различных режимов работы сети можно заключить, что в целом сеть работает устойчиво и в коренной реконструкции не нуждается.
Большинство трансформаторов недогружено, это позволяет в перспективе увеличить потребление мощности на этих подстанциях без замены силового оборудования.
В целом по системе в режиме максимальных нагрузок ЛЭП недогружены. Это означает, что сеть имеют запас на перспективное развитие, т. е. на повышение нагрузок подстанций.
Выполнен расчёт электрической распределительной сети НН. Разработано внедрение в электрическую сеть 10 кВ.
Основой системы сельского электроснабжения являются электрические сети напряжением 0,38 - 110 кВ, от которых снабжаются электроэнергией преимущественно (более 50% по расчетной нагрузке) сельскохозяйственные потребители, включая коммунально-бытовые, объекты мелиорации и водного хозяйства, а также предприятия и организации, предназначенные для бытового и культурного обслуживания сельского населения.
Эффективным средством повышения надежности электроснабжения является рациональная организация эксплуатации электрических сетей и установок. Поскольку точность технико-экономических расчетов надежности электроснабжения зависит от достоверности исходных данных, то важнейшая задача эксплуатации состоит в организации системы сбора и обработки информации для оценки показателей надежности электроснабжения и величин ущербов от перерывов в электроснабжении для конкретных потребителей (на основе тщательного экономического анализа фактических данных).
Важным фактором повышения надежности электроснабжения является строгое соблюдение обслуживающим персоналом правил технической эксплуатации. В частности, это касается обязательных регулярных обходов распределительных ВЛ и осмотров мачтовых ТП.
