Ремонт полуоси трактора МТЗ и разработка стенда для демонтажа подшипников

Состав чертежей

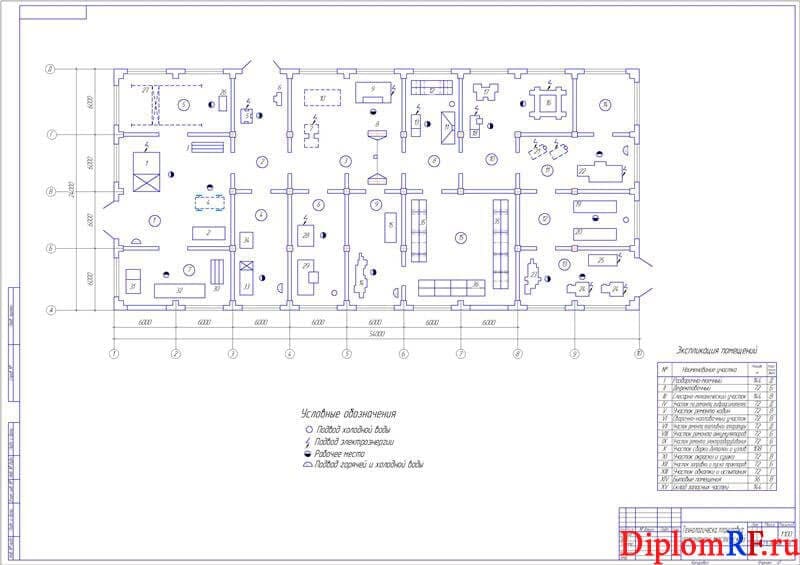

1. Чертёж планировки мастерской ремонтной А1

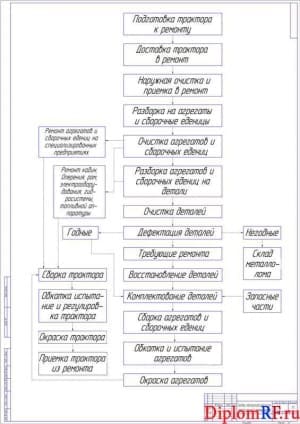

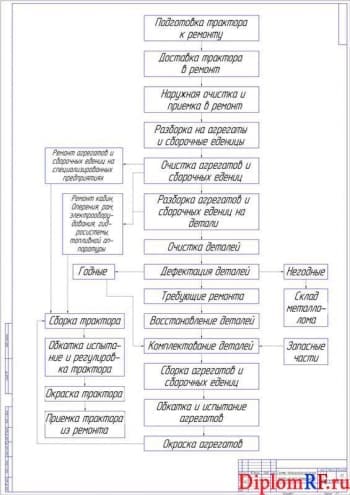

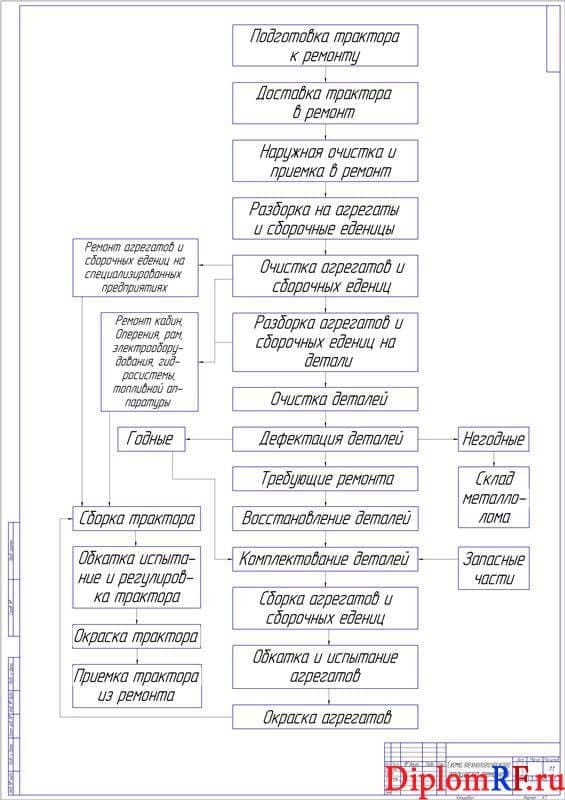

2. Схема процесса ремонта А1

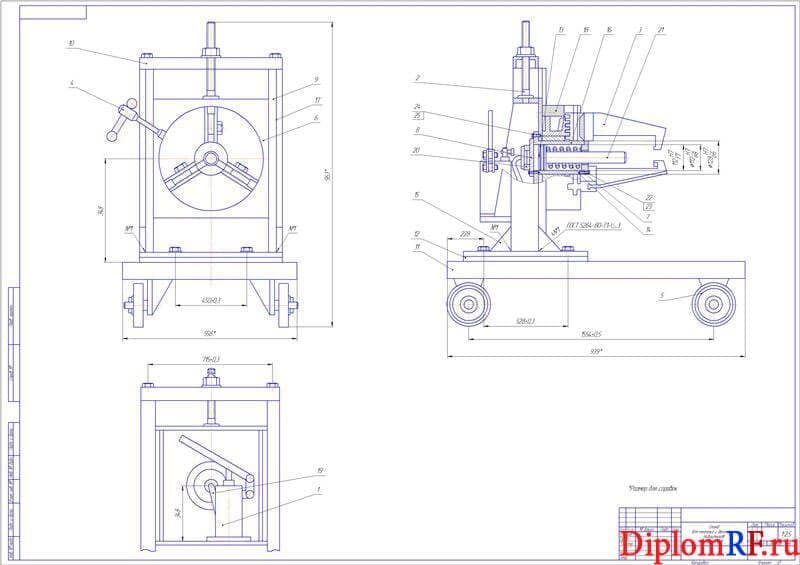

3. Чертёж общего вида стенда для сборки и разборки подшипников А1

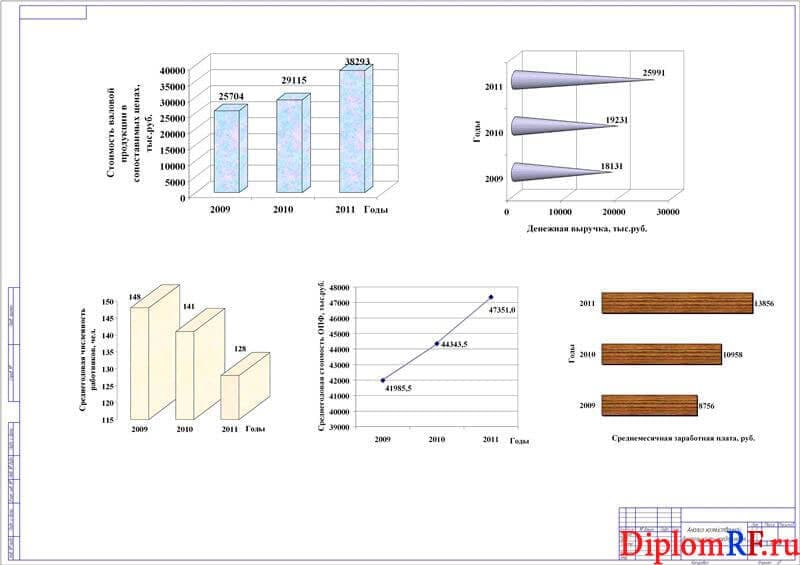

4. Плакат нализа А1

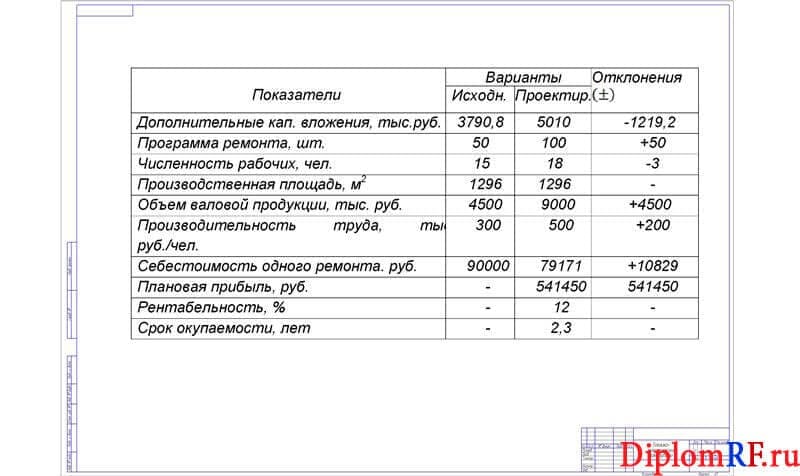

5. Показатели технико-экономические А1

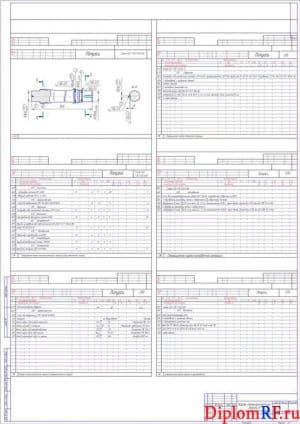

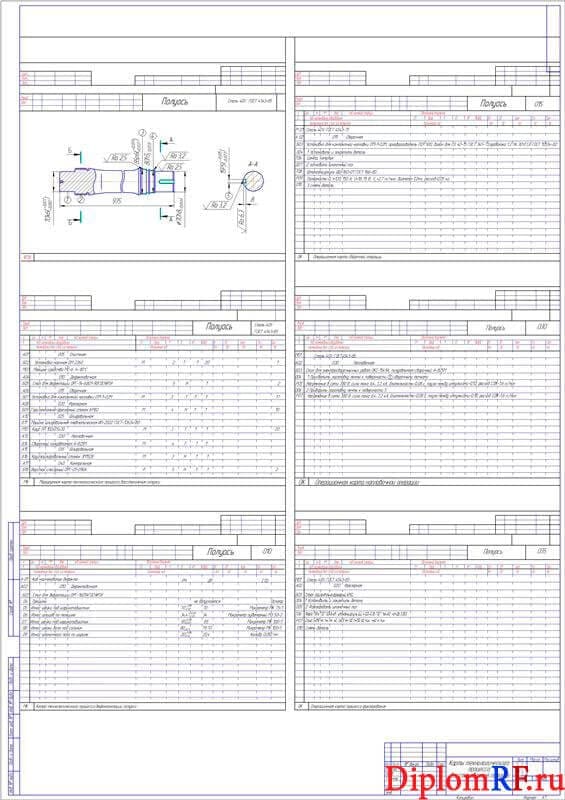

6. Карта технологического процесса А1

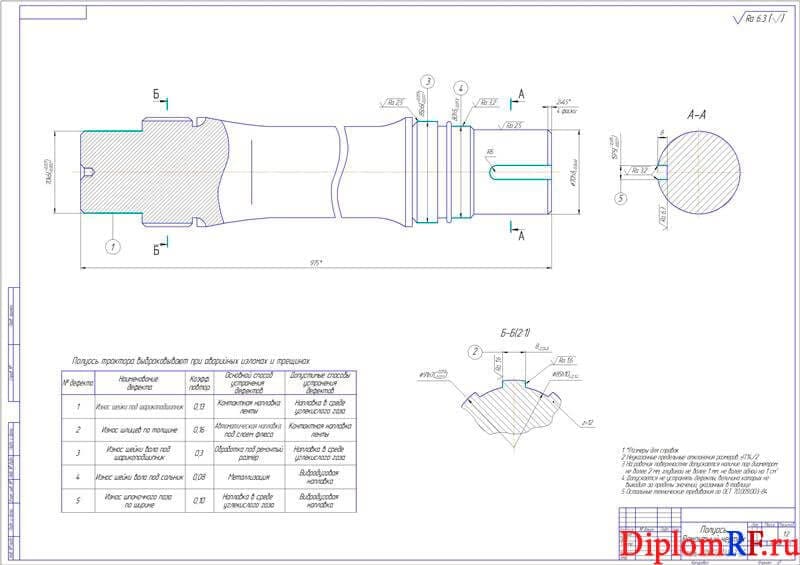

7. Ремонтный чертеждетали полуось А1

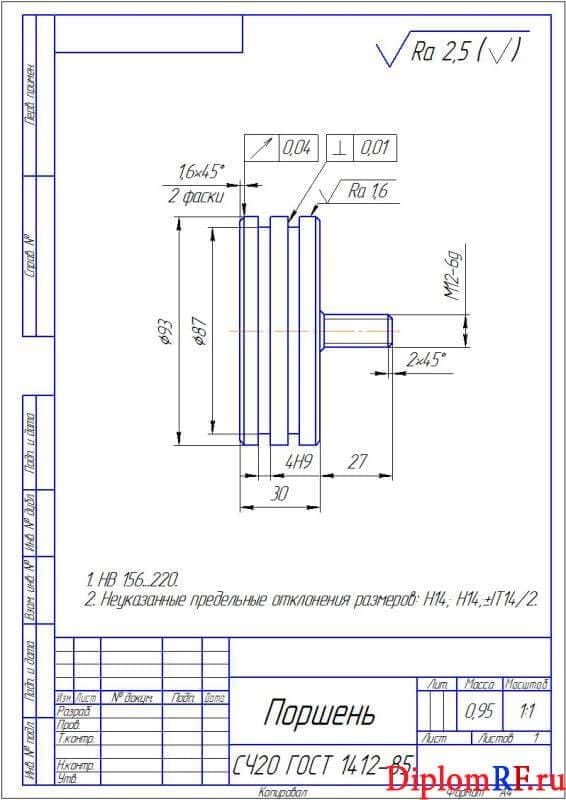

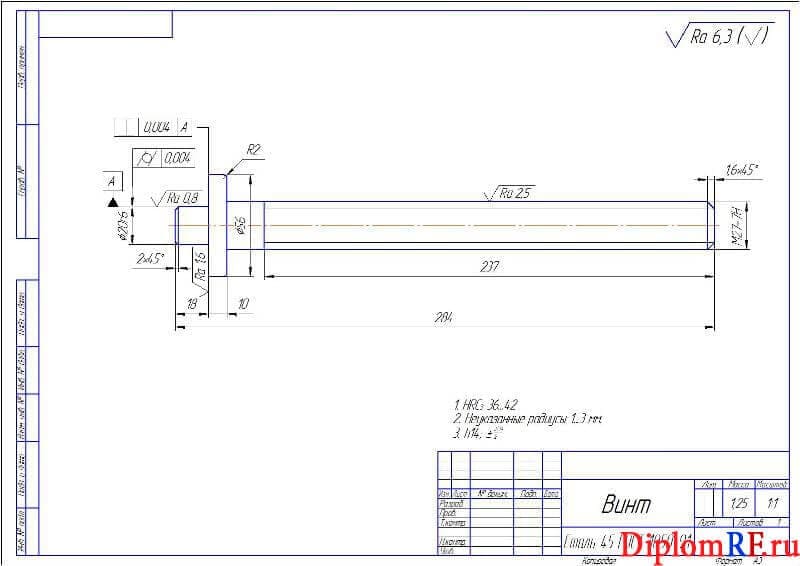

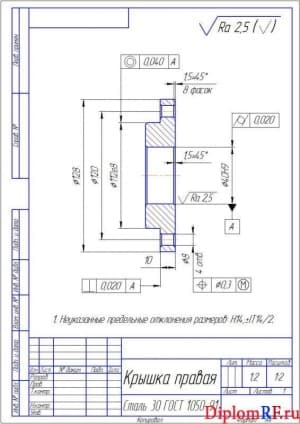

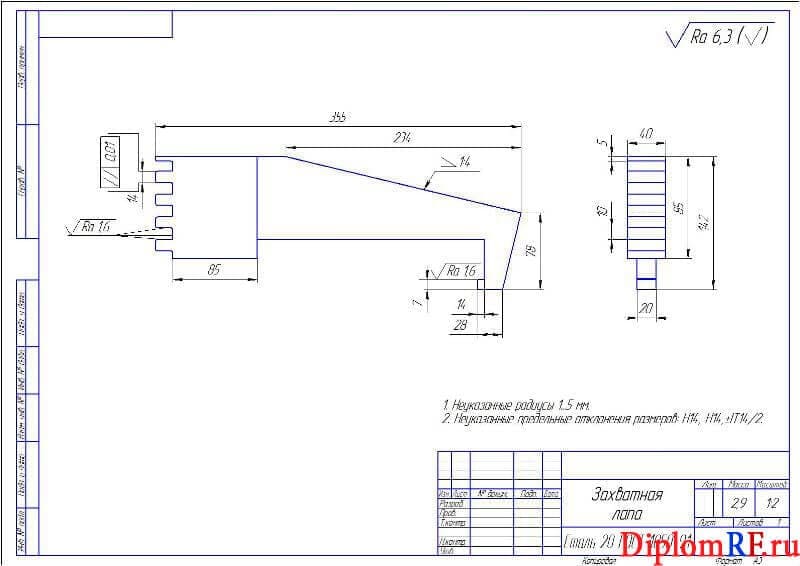

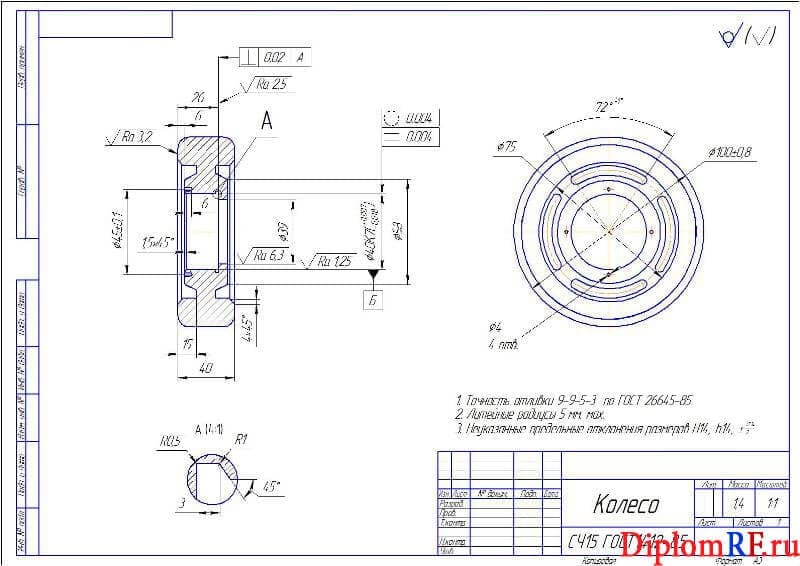

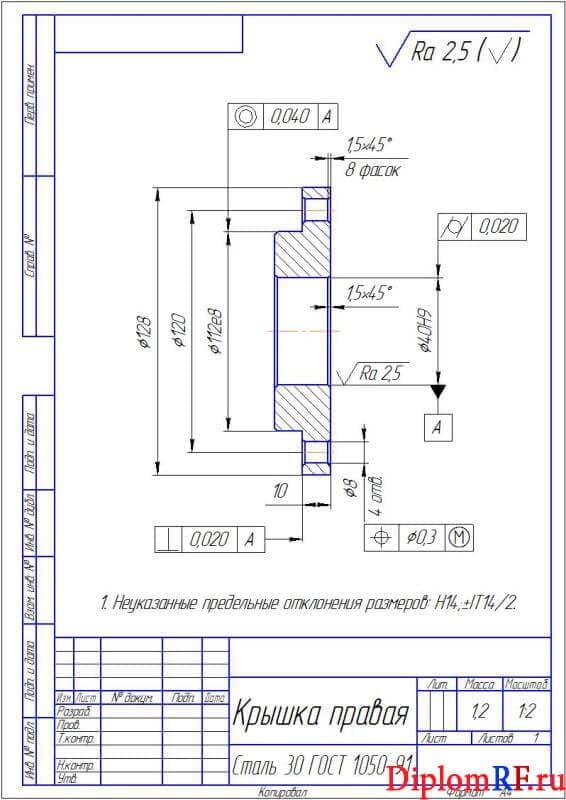

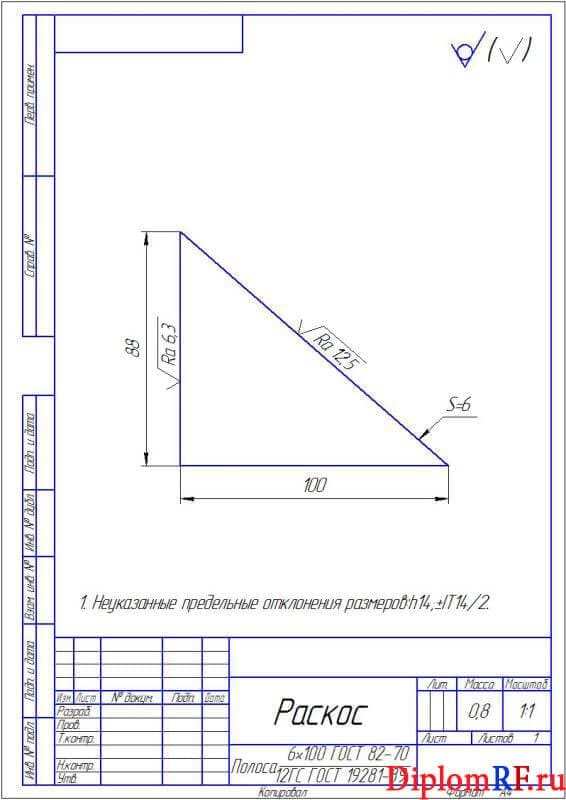

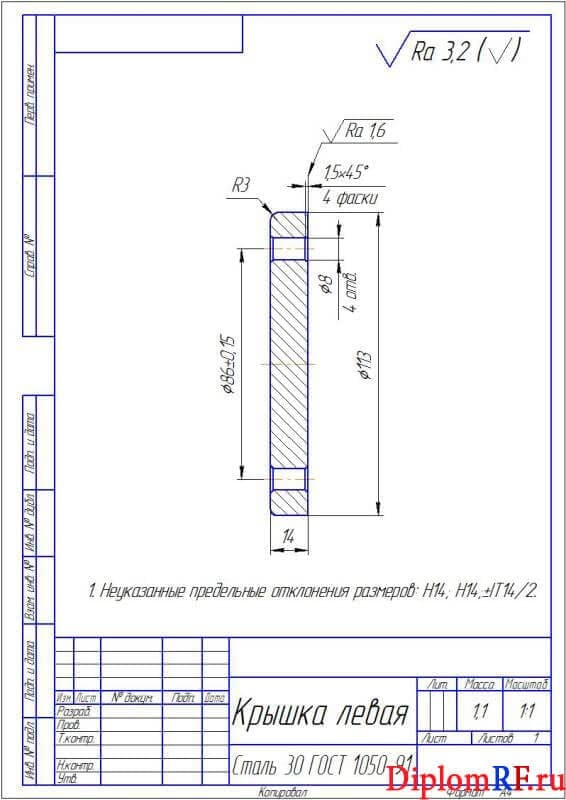

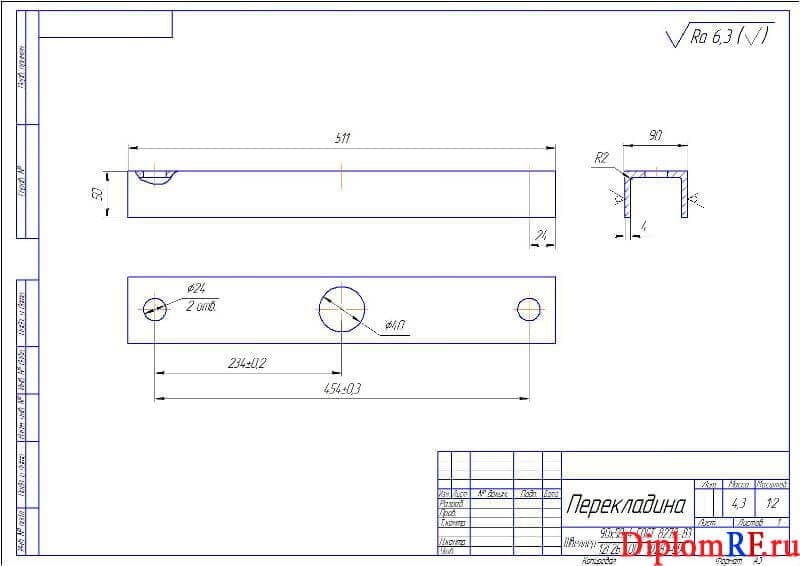

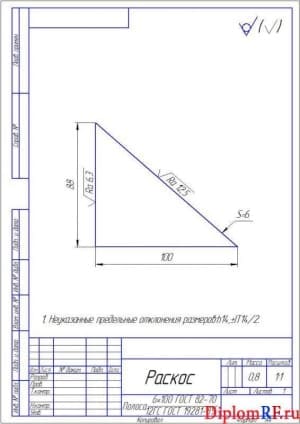

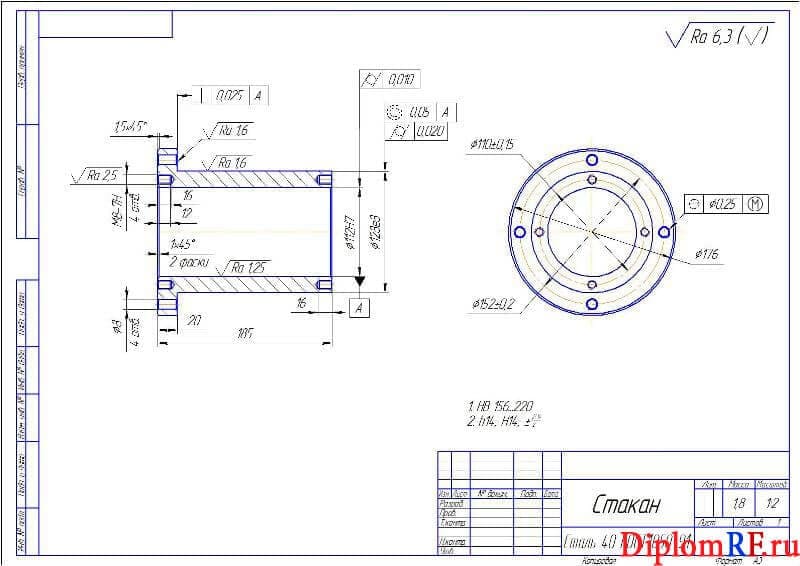

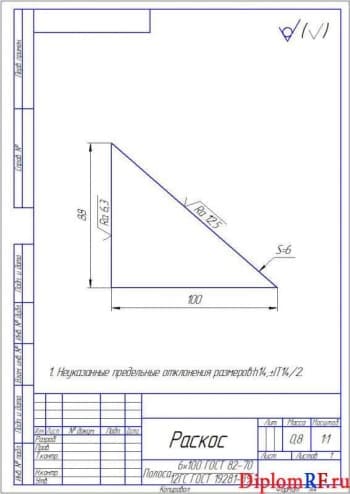

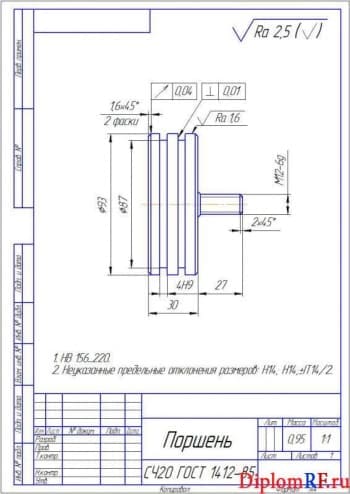

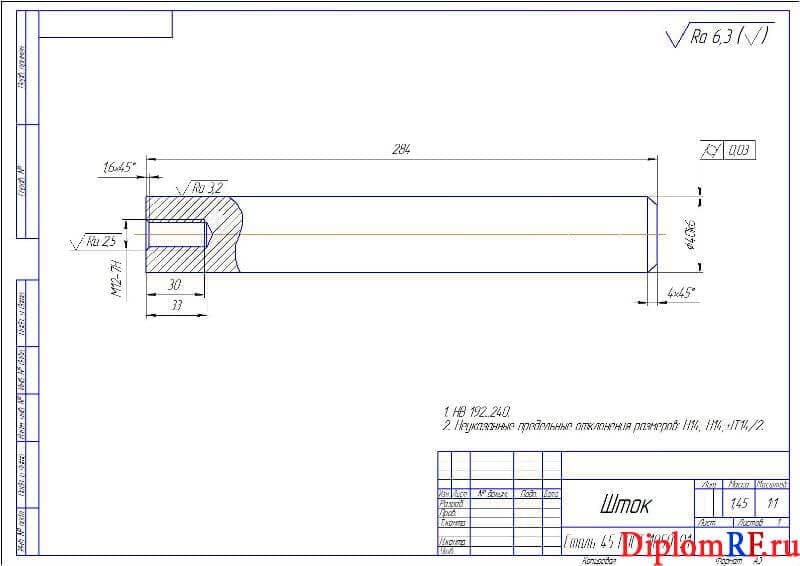

8. Деталировка конструкции: колесо А3, перекладина А3, захватная лапа А3, винт А3, шток А3, стакан А3, раскос А4, поршень А4, правая крышка А4, левая крышка А4

Описание

В дипломной работе разработан стенд для монтажа и демонтажа подшипников на участке ремонта тракторов.
В первом разделе пояснительной записки дана организационно-экономическая характеристика. Охарактеризовано предприятие. Рассмотрен состав парка машинно-тракторного и его состояние, а также структура производственная мастерской ремонтной. Дана оценка состояния технологий и производственной организации. Приведено обоснование темы проекта дипломного.
В технологической части выпускной квалификационной работы описан процесс технологический ремонта тракторов, а также назначение и условия работы единицы сборочной. Дана оценка рабочих условий и дефектов детали восстанавливаемой. Разработан процесс технологический ремонта полуоси. Проведен обзор способов применяемых для восстановления полуоси. Осуществлен подбор способа рационального восстановления. Разработан процесс технологический восстановления. Подобрано оборудование и инструмент. Определена годовая программа мастерской ремонтной. Рассчитаны участки производственные.

В части конструкторской разобрано устройство стенда для демонтажа и монтажа подшипников и приведена его работа. Рассмотрены общий вид приспособления, схема монтажа подшипника на вал и демонтажа на крупногабаритное оборудование. Совершены расчёты прочностные: винтового и сварного соединений, соединения деталей с натягом. Дана технико-экономическая оценка конструкторской разработки.
В разделе безопасность жизнедеятельности проанализированы трудовые условия. Присвоена категория объекта. Разработаны решения комплексные по улучшению трудовых условий. Определено заземление. Рассчитана вентиляция. Рассмотрена инструкция по выполнению работ разборочно-сборочных. Разработаны решения по безопасности экологической.

В экономической части ВКР выполнен расчет показателей технико-экономических абсолютных и относительных таких, как: стоимость основных производственных фондов, удельный вес активной части фондов, размер оборотных средств, производственную площадь, количество основного оборудования, программу предприятия в условных ремонтах и денежном выражении, численность промышленно-производственного персонала, себестоимость ремонта изделия, объем валовой продукции, прибыль и годовую экономию предприятия, фондоотдача, фондовооруженность, производительность труда, срок окупаемости.

В части графической представлены следующие чертежи: планировки технологической мастерской ремонтной, схемы процесса технологического ремонта, стенда для сборки и разборки подшипников, анализа деятельности хозяйственной, показателей технико-экономических, карты процесса технологического. А также чертежи деталей: полуось, косело, перекладина, захватная лапа, винт, шток, стакан, раскос, поршень, правая крышка, левая крышка.
