Ремонт двигателей с проектом приспособления для запрессовки поршневых пальцев

Состав чертежей

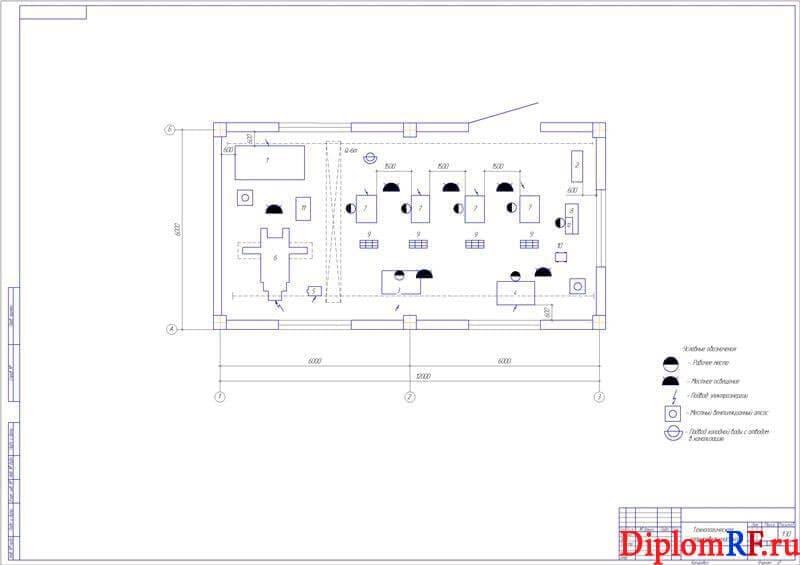

1. Технологическая планировка участка (формат А1)

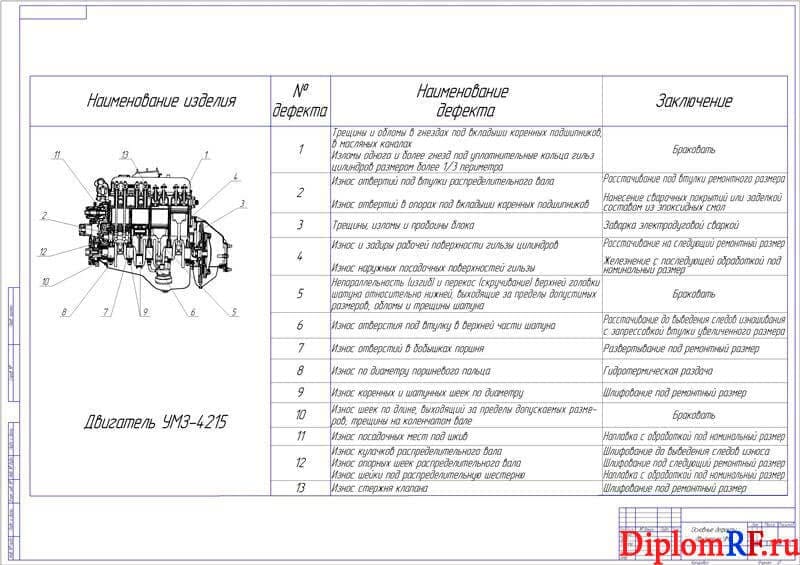

2. Плакат основных дефектов двигателя (формат А1)

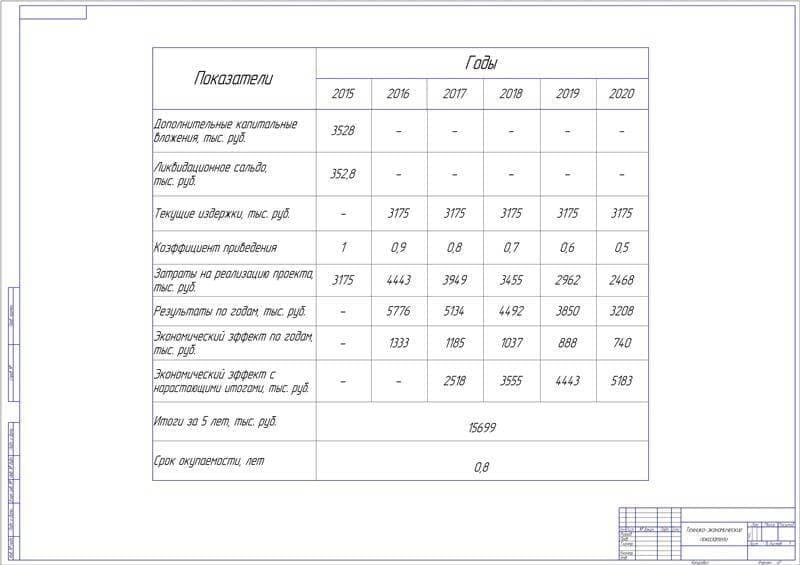

3. Лист показателей технико-экономических (формат А1)

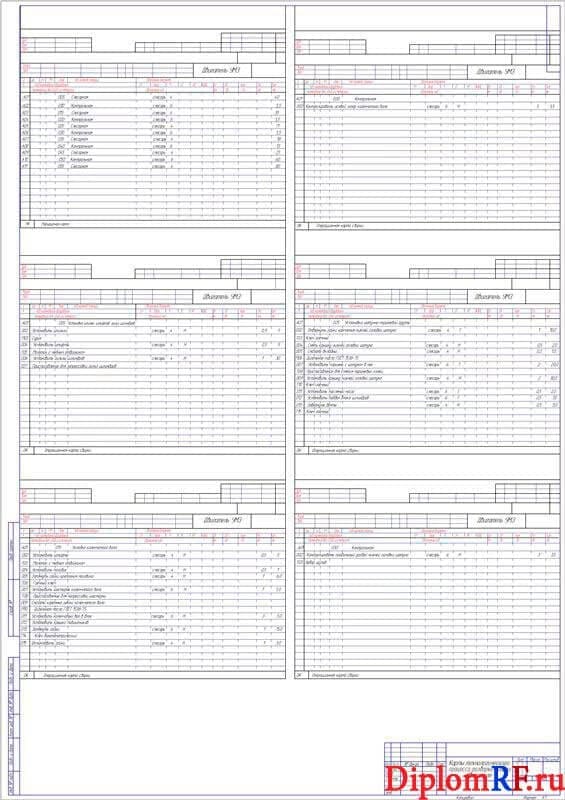

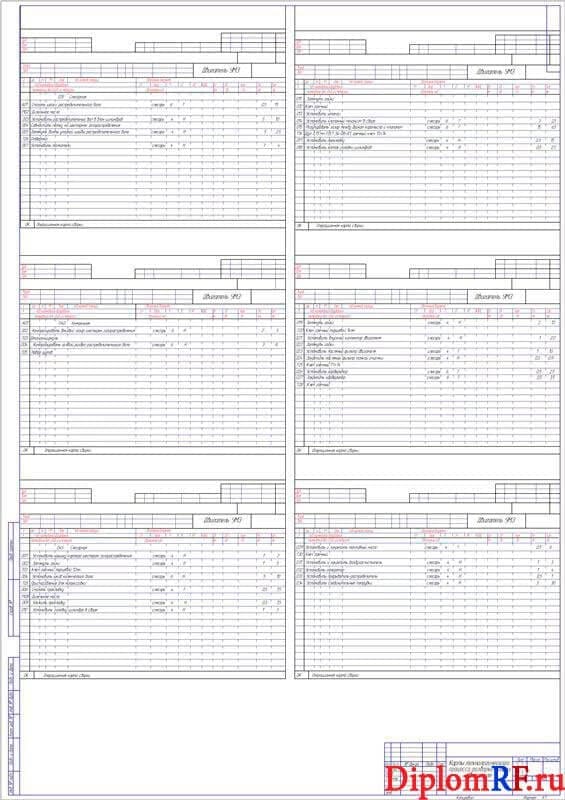

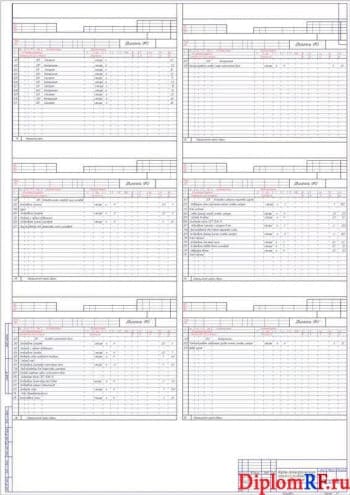

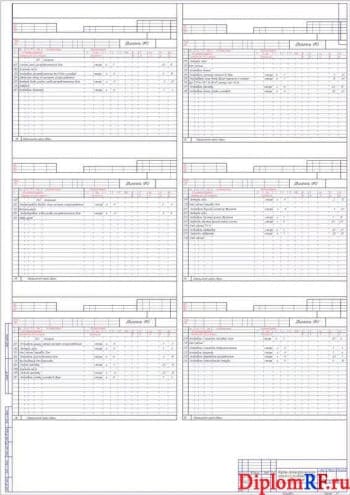

4. Карта технологического процесса (формат 2хА1)

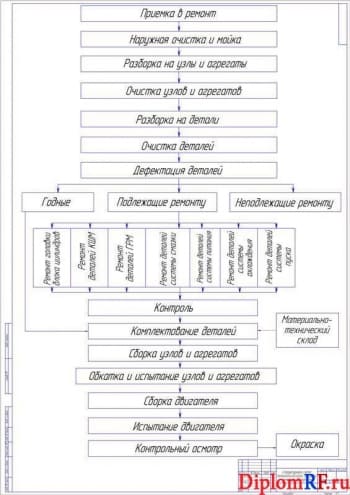

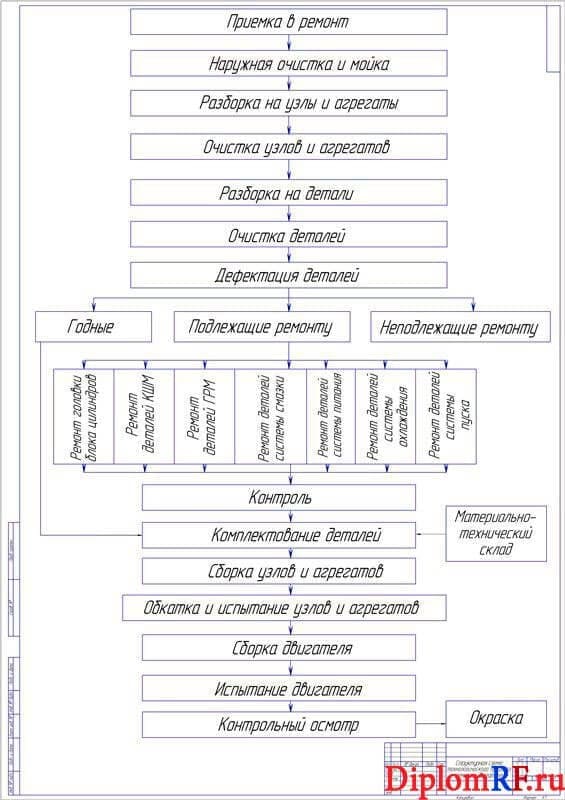

5. Структруная схема процесса технологического ремонта двигателя (формат А1)

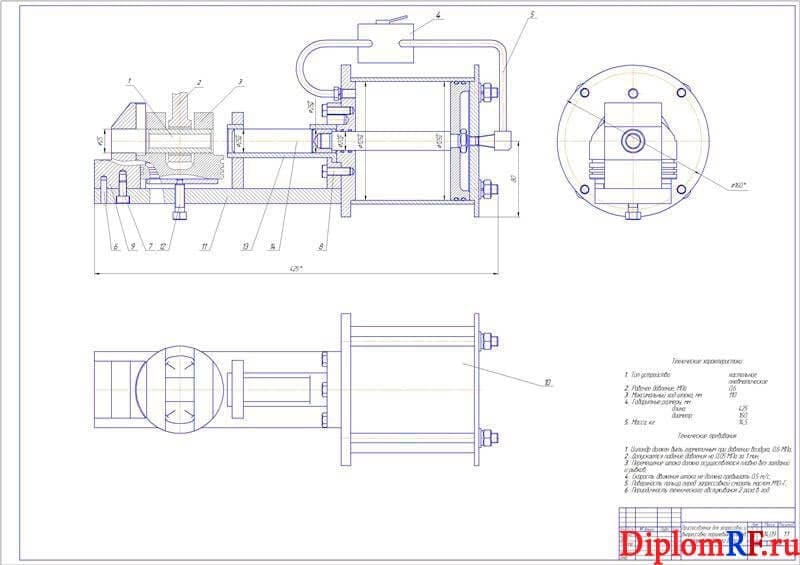

6. Чертёж сборочный приспособления для запрессовки и выпрессовки пальцев поршневых (формат А1)

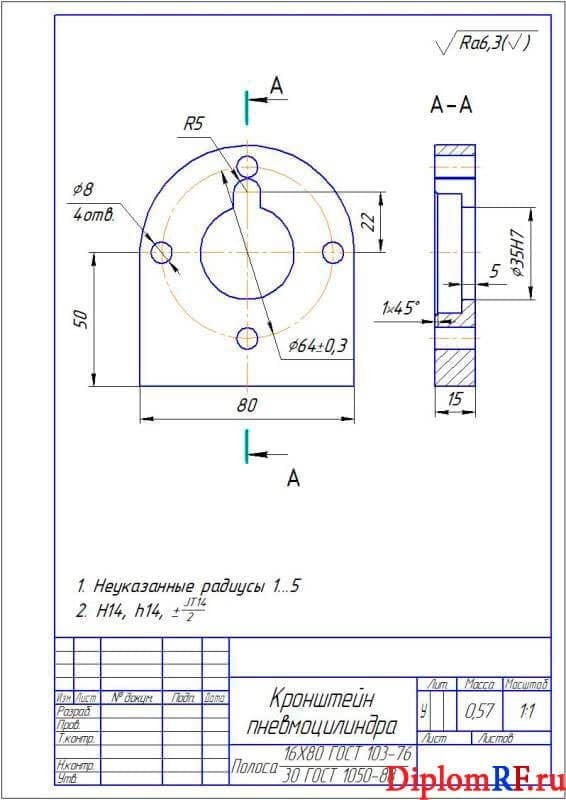

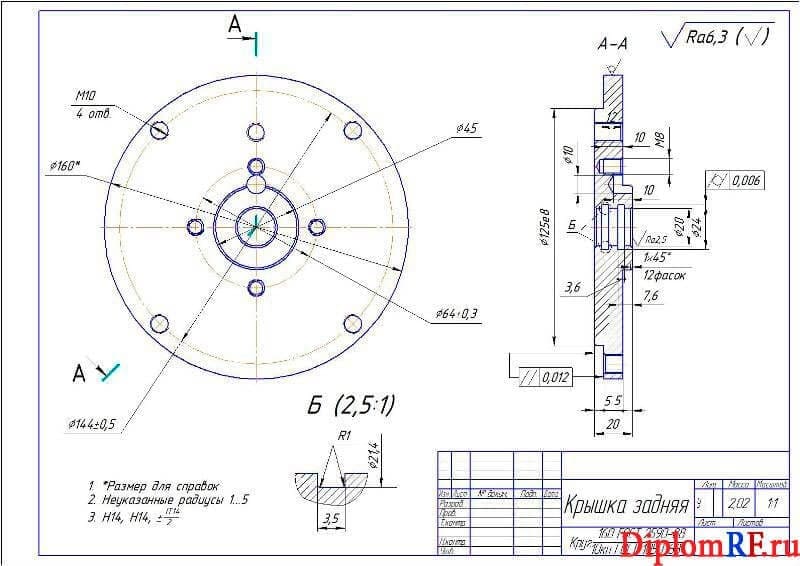

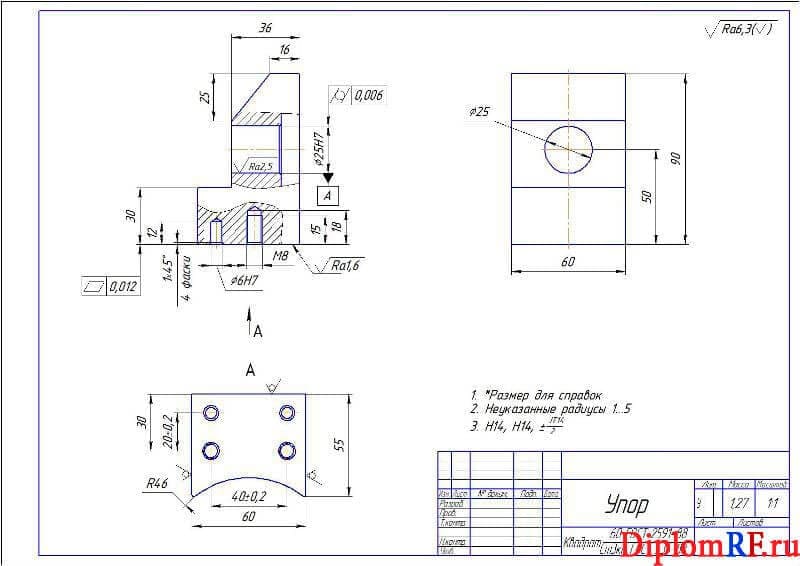

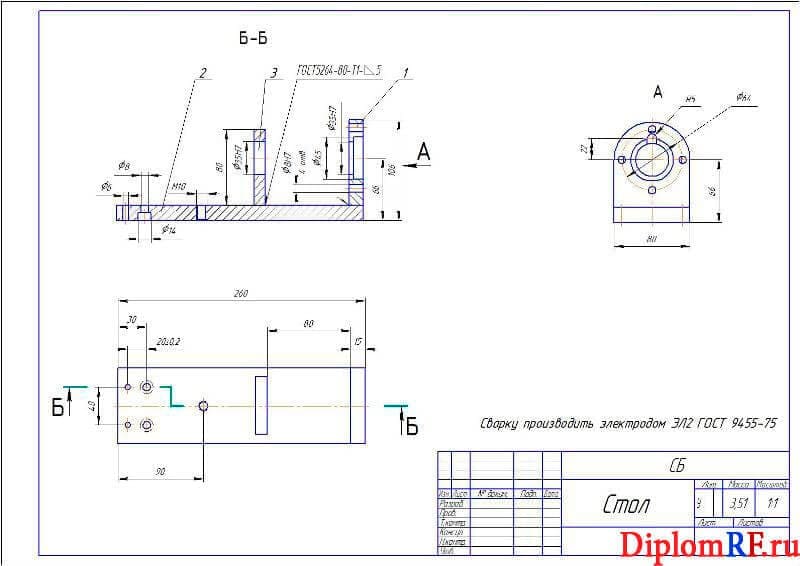

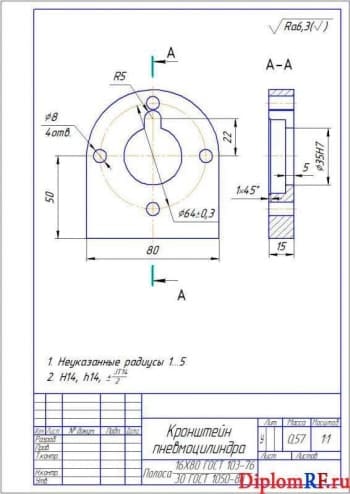

7. Деталировка конструкции: крышки задней А3, кронштейн пневмоцилиндра А4, упор А3, стол А3, насадка А4

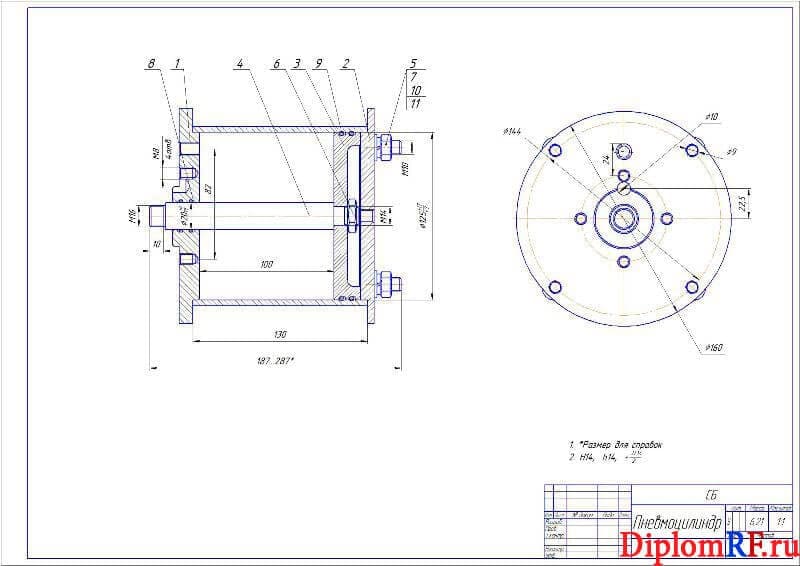

8. Чертёж сборочный пневмоцилиндра (формат А1)

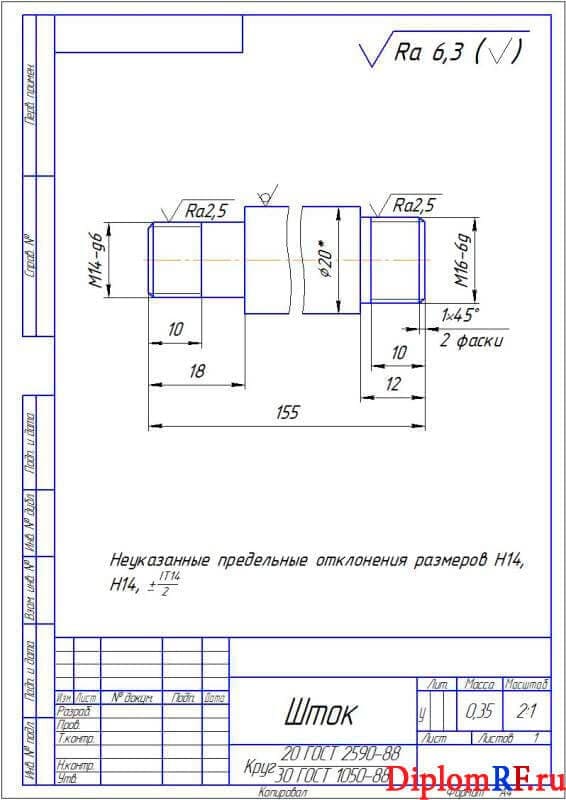

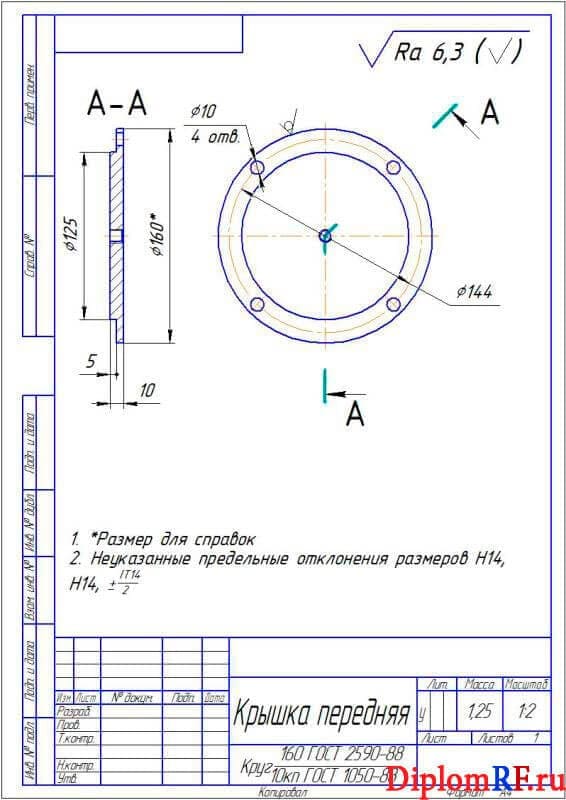

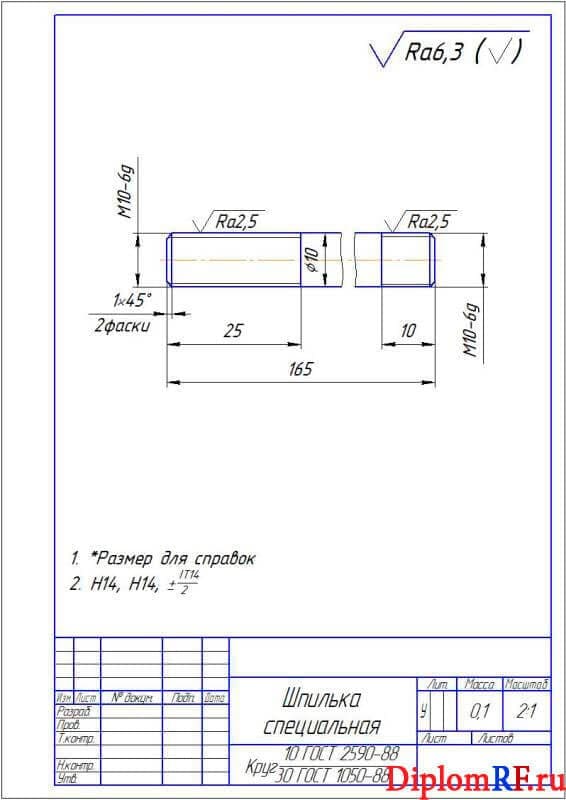

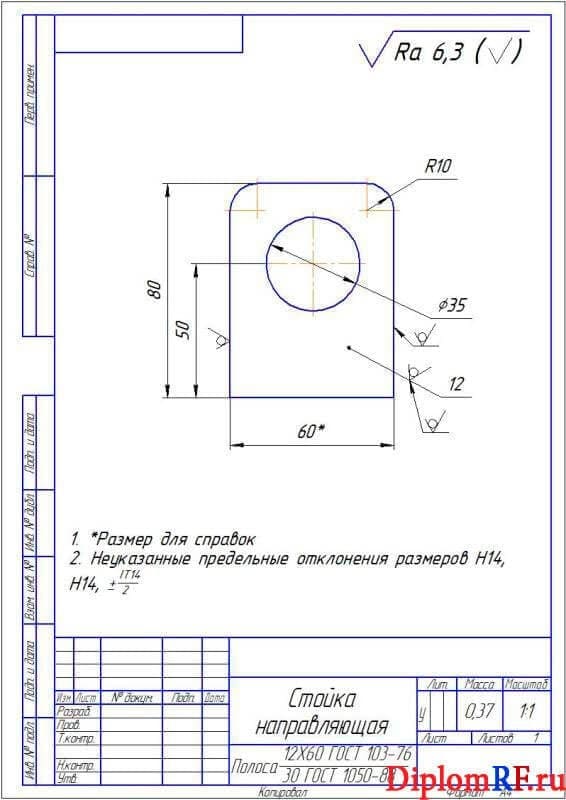

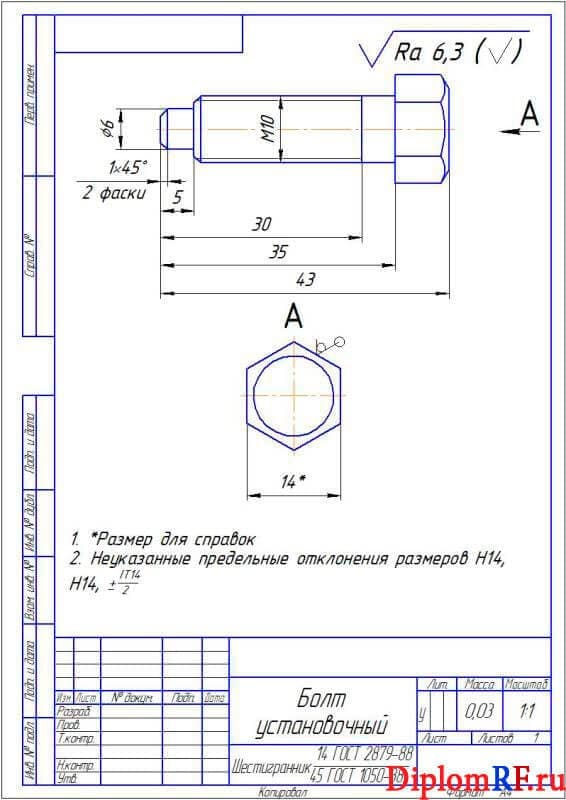

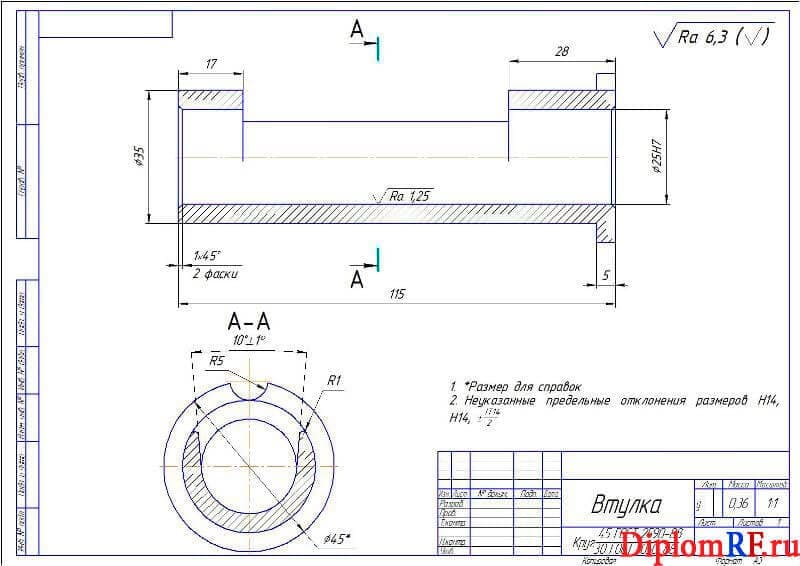

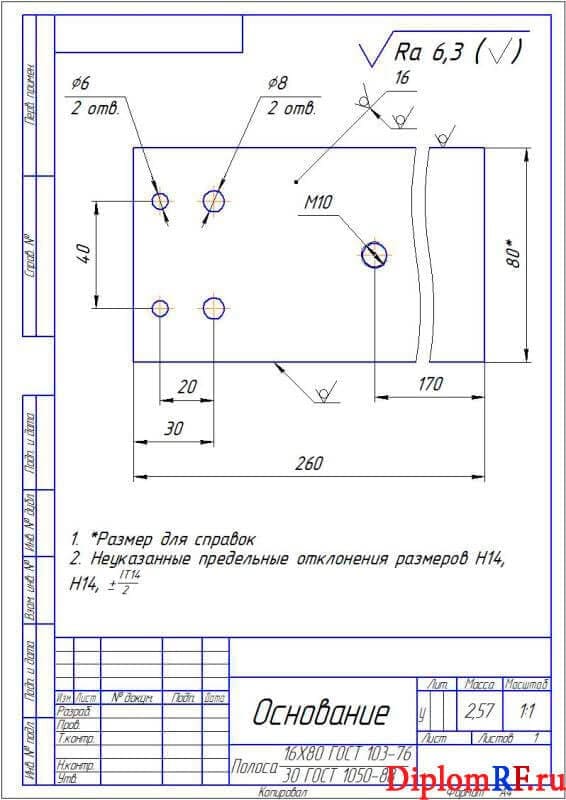

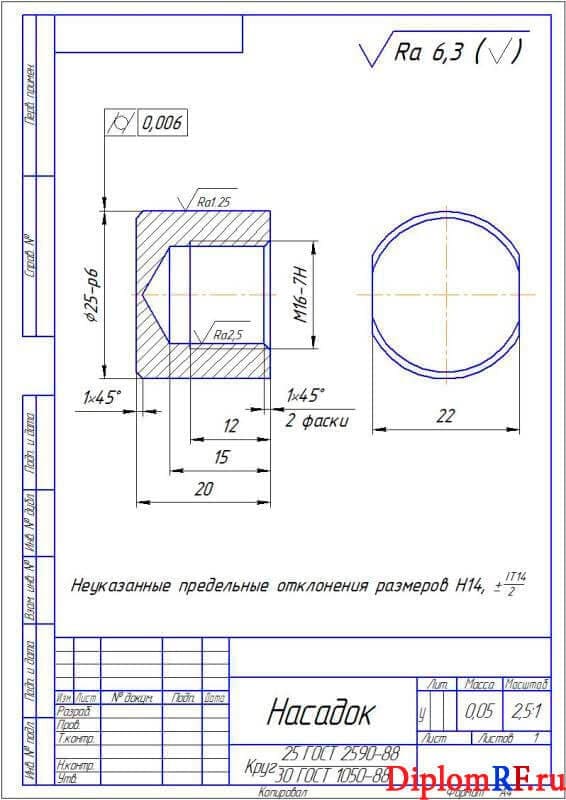

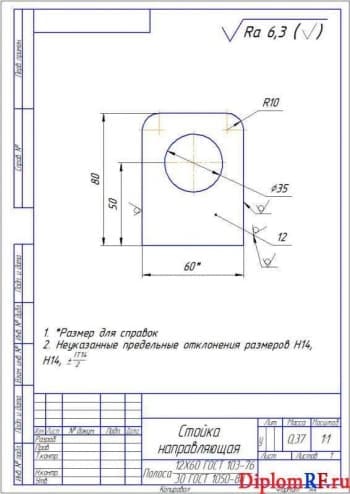

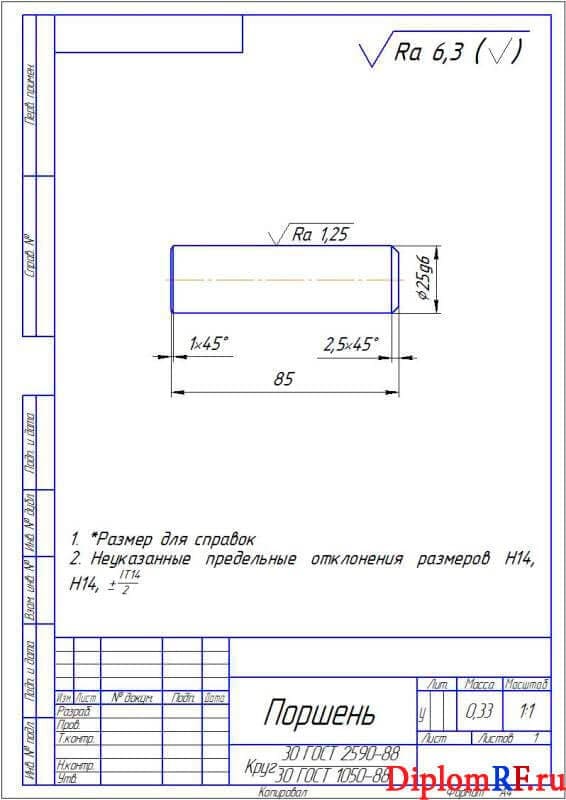

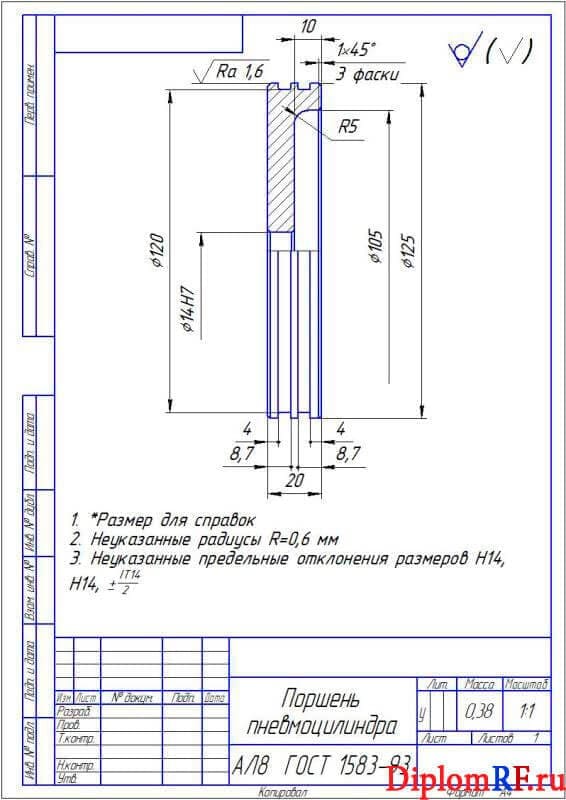

9. Рабочие чертежи деталей: поршень пневмоцилиндра А4, поршень А4, основание А4, крышка передняя А4, втулка А3, болт установочный А4, шток А4, шпилька специальная А4, стойка направляющая А4

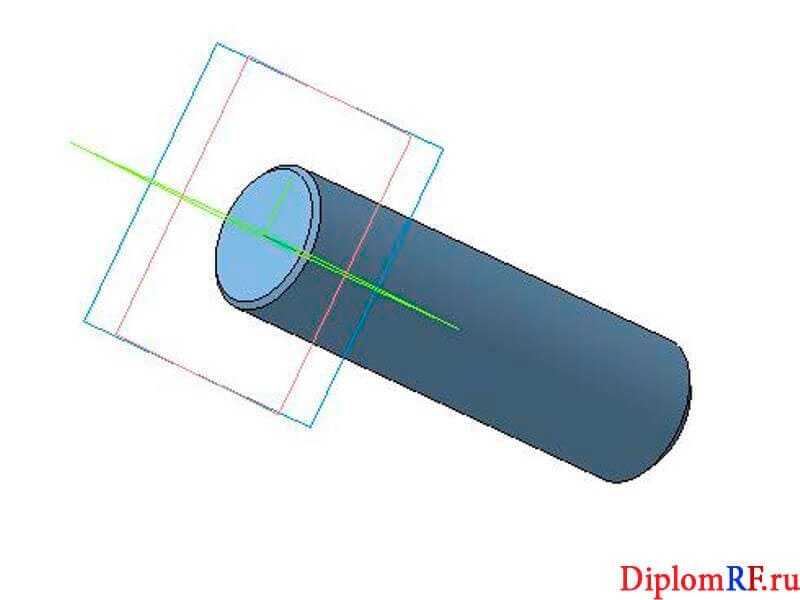

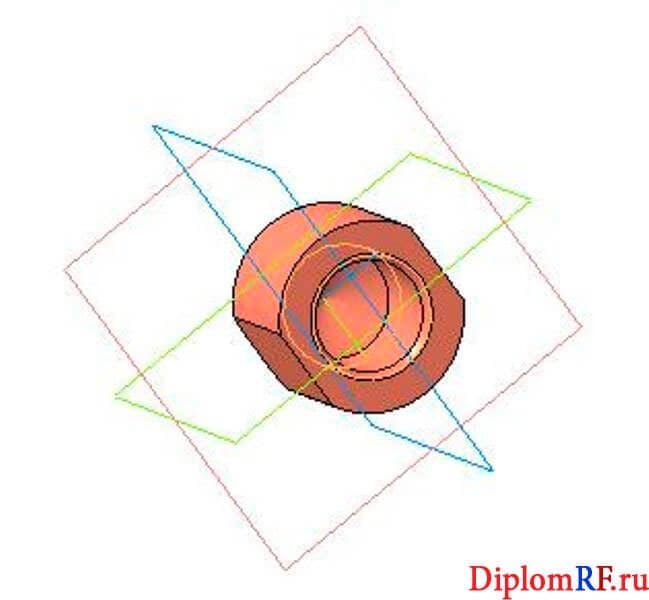

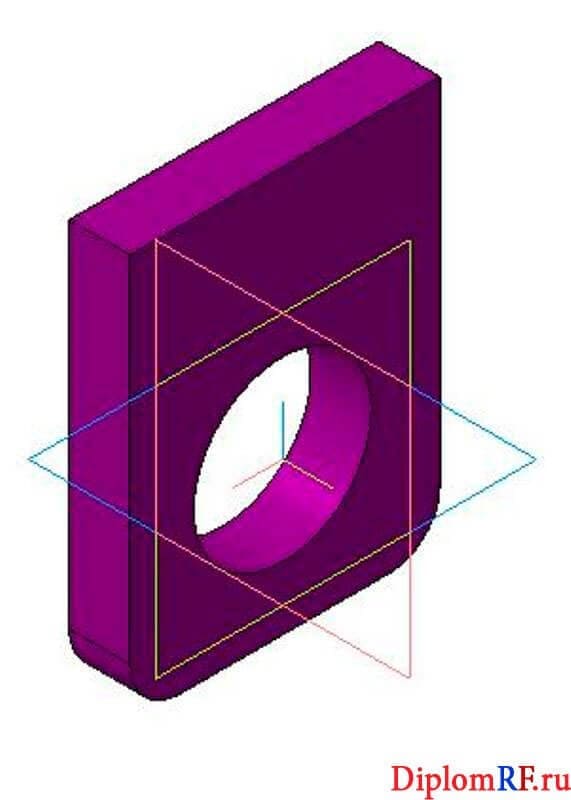

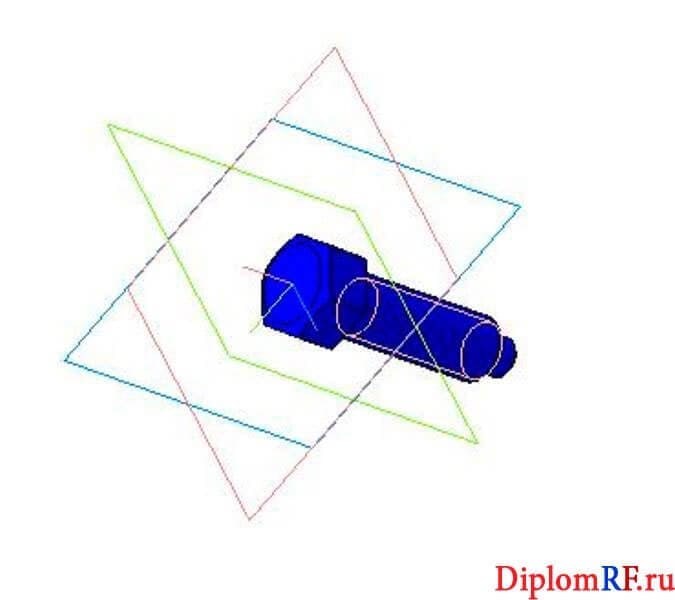

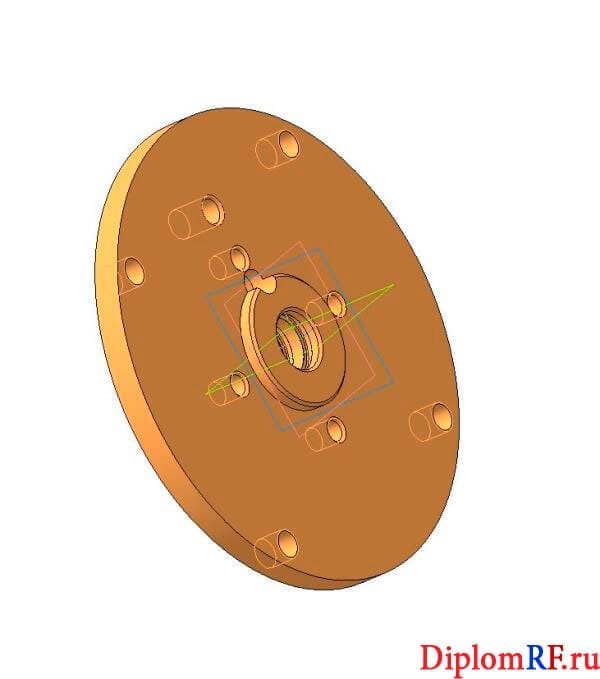

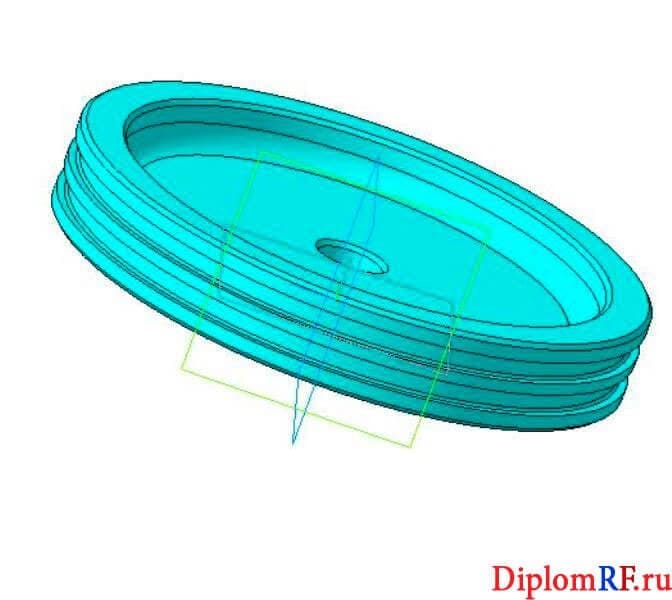

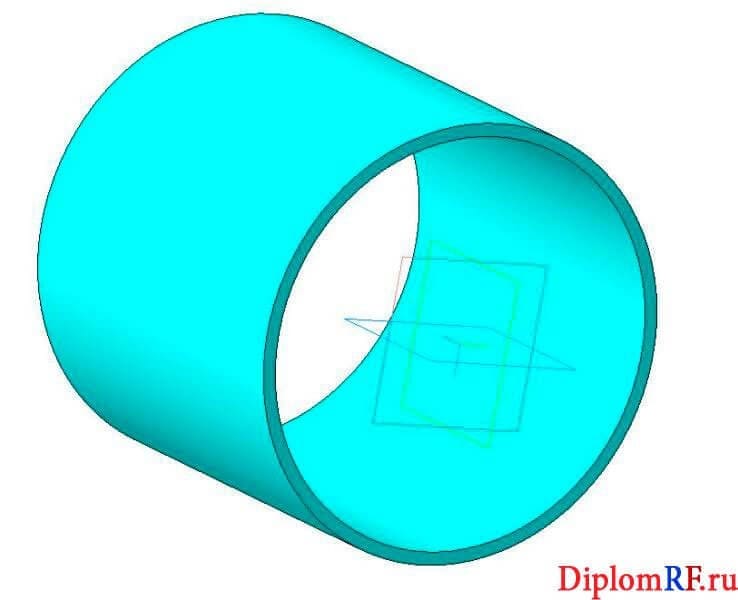

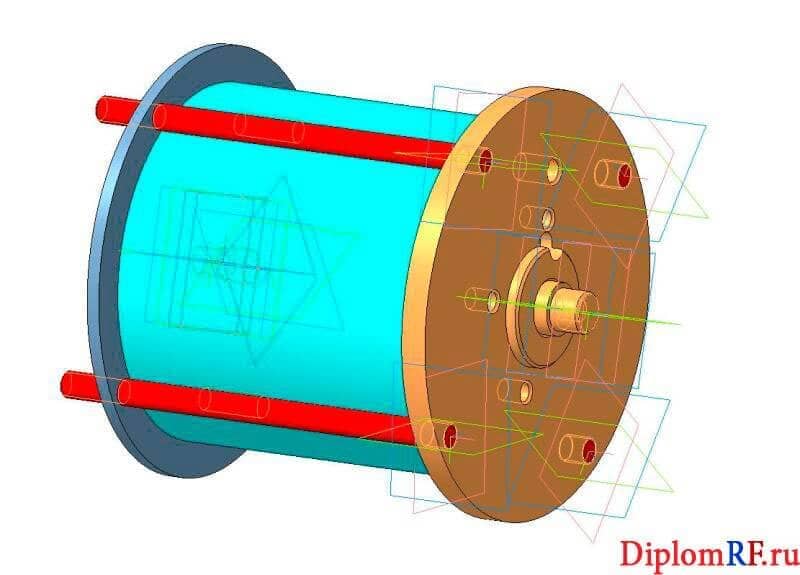

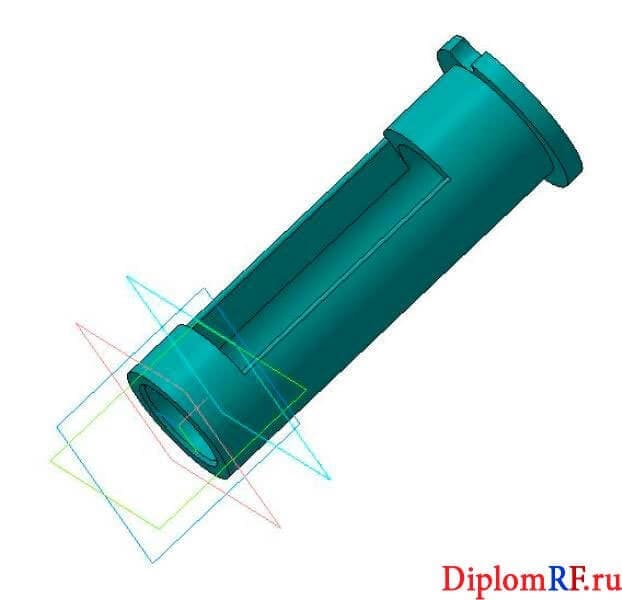

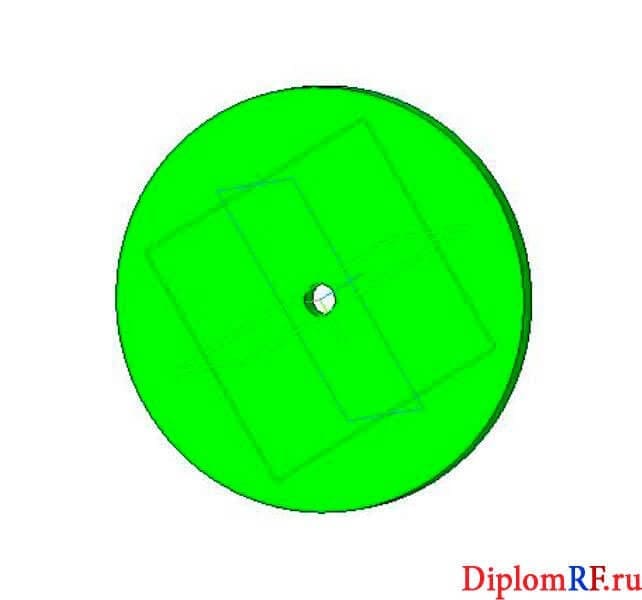

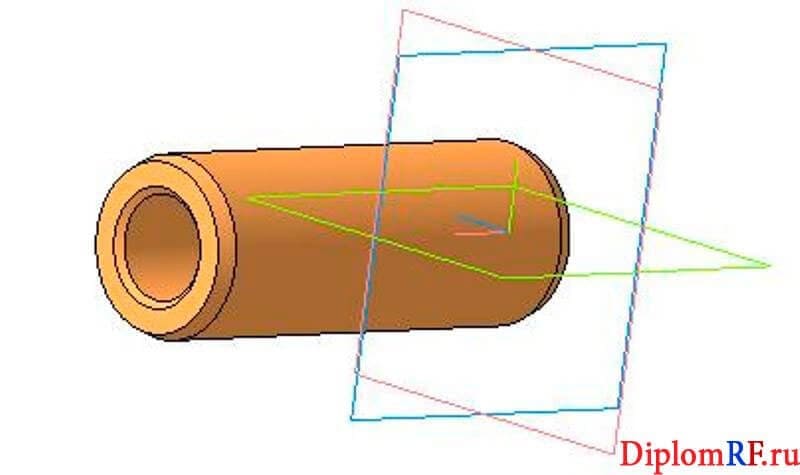

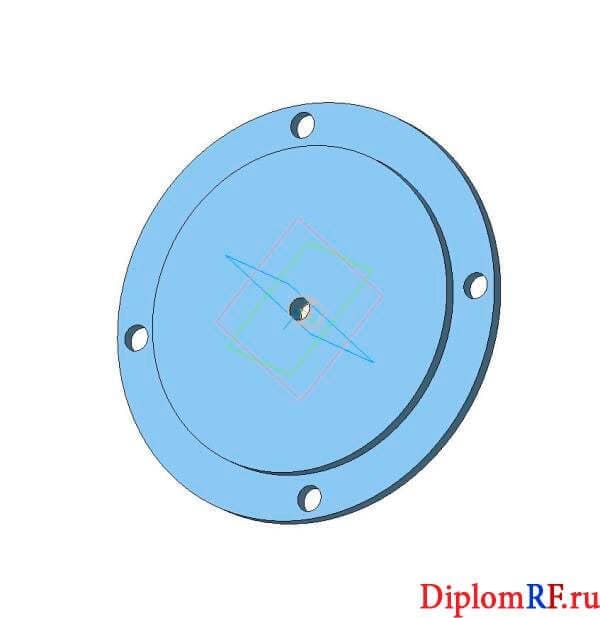

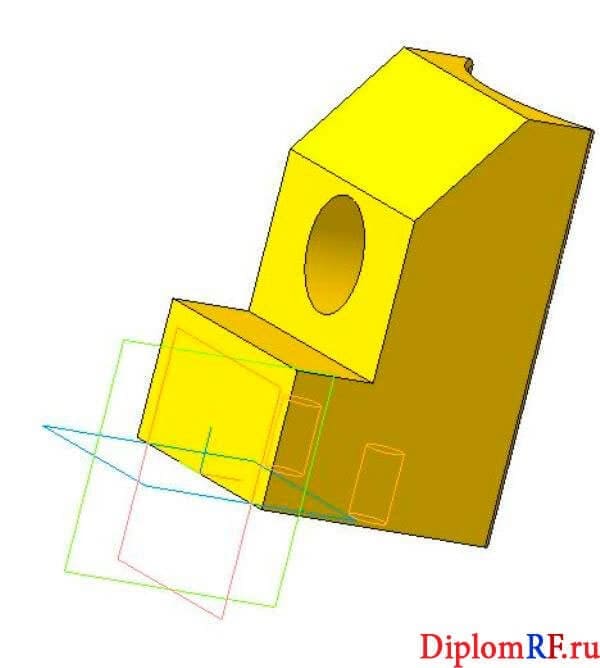

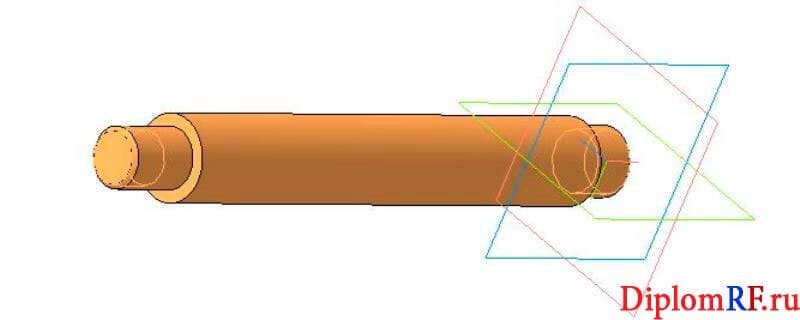

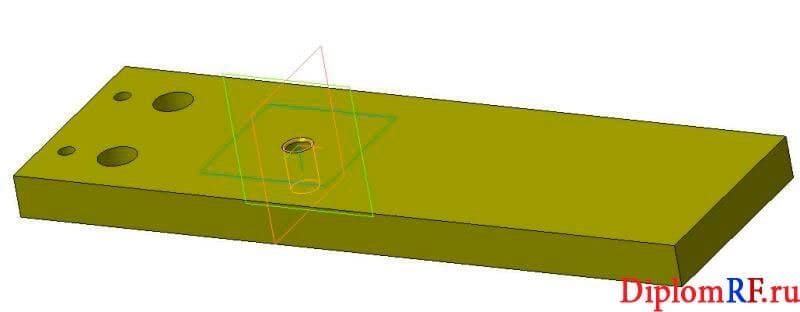

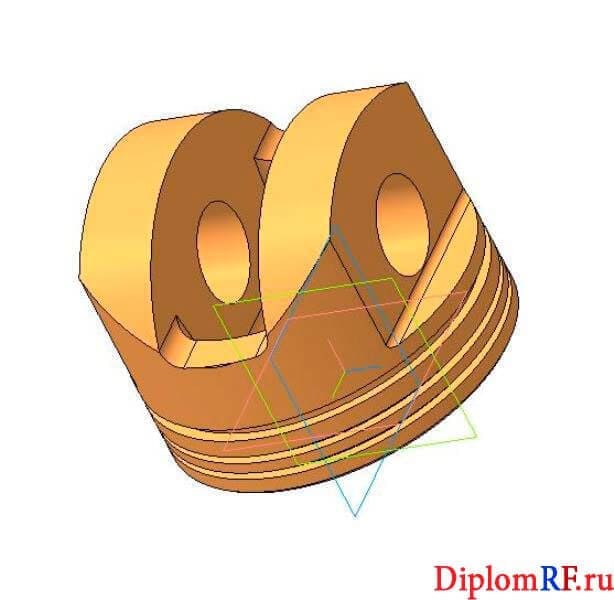

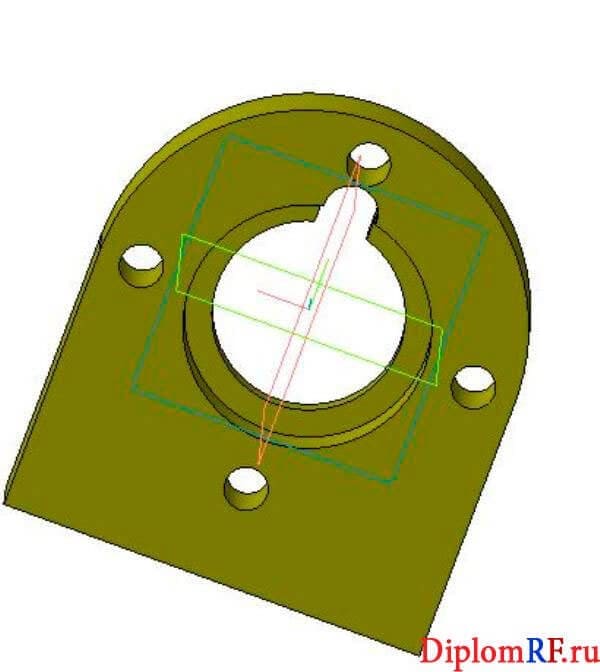

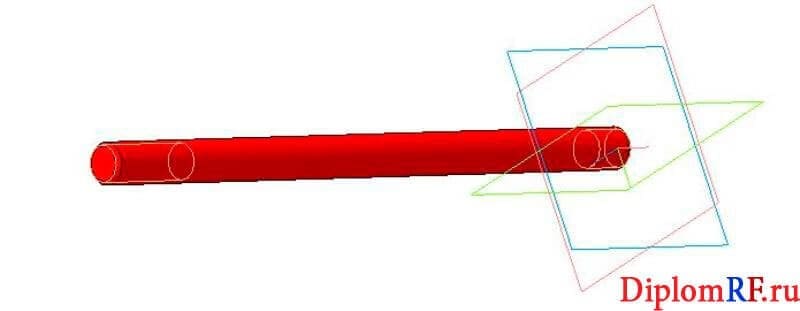

10. Чертежи 3D моделей: задней крышки, кронштейна, кожуха пневмоцилиндра, диска, втулки, болта установочного, насадки, передней крышки, поршня, пневомоцилиндра, поршневого пальца, штока, специальной шпильки, упора, стола, стойки, основания, поршня пневомоцилиндра,  поршня

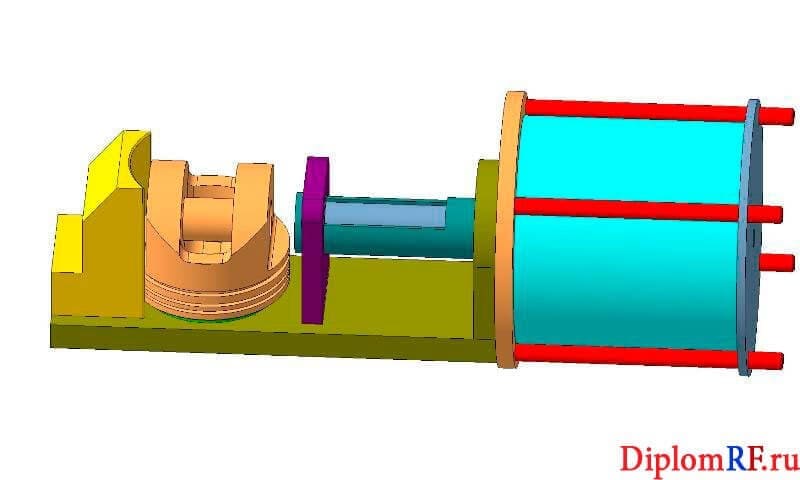

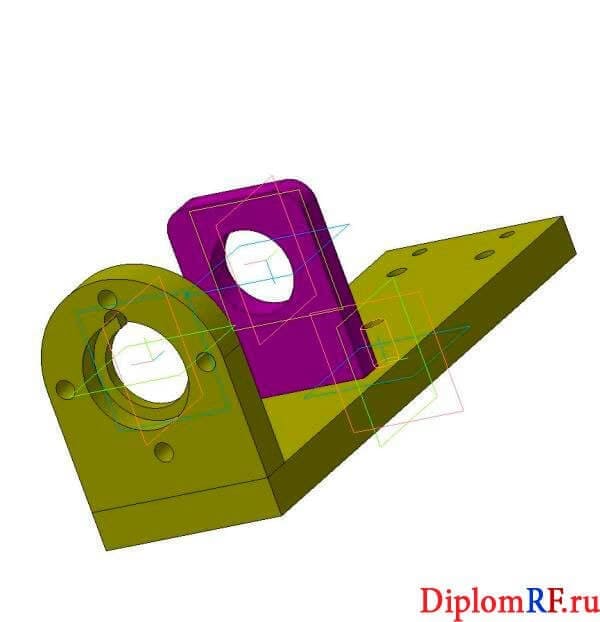

11. Чертеж 3D модели приспособления для запрессовки и выпрессовки пальцев поршневых

Описание

В дипломной работе разработана технология работ разборочно-сборочных на участке ремонта двигателей УМЗ.
В первом разделе пояснительной записки приведена характеристика объекта ремонта. Описаны назначения двигателей УМЗ. Рассмотрены дефекты основные двигателей: блока цилиндров, гильз цилиндров, шатуна, поршней и поршневых пальцев, коленчатого вала, маховика с венцом, распределительного вала, толкателей, клапанов, коромысла и оси коромысел, головки цилиндров. Представлено обоснование темы проекта дипломного.

В разделе технологическом рассмотрен процесс приёма двигателя в ремонт, а также его технология разборки и мойка. Выполнен демонтаж двигателя на узлы и демонтаж узлов на детали. Описаны дефекты деталей. Разобрана комплектовка деталей и монтаж двигателя. Произведены обкатка двигателя и его испытания. Описание сдачи двигателя заказчику. Определён участок ремонта двигателей и рассмотрена его технологическая планировка.
В разделе конструкторском рассмотрена классификация способов разборки-сборки соединений с натягом. Дана оценка конструкций существующих. Приведена работа конструкции. Рассчитаны конструкторские приспособления запрессовки и выпрессовки пальца поршневого. А конкретнее были проведены расчёты: пневмоцилиндра приспособления и его элементов, пальца крепления пневмоцилиндра, вала фиксатора, установочного болта, толщины плиты из условия прочности,

В разделе безопасность жизнедеятельности дана оценка трудовым условиям на участке ремонта двигателей. Присвоена категория объекту. Разработаны решения комплексные, которые обеспечивают безопасность. Рассмотрена безопасность противопожарная и мероприятия по её осуществлению, а также экологичность проекта.
В экономическом разделе приведено технико-экономическое обоснование. Рассчитаны: капитальные вложения, стоимость основных фондов, текущие издержки, затраты на реализацию проекта, экономический эффект, срок окупаемости.
Пояснительная записка заканчивается выводами по проекту дипломному и предложениями, списком литературы, необходимыми приложениями.

В части графической представлены следующие чертежи: планировки технологической участка, дефектов основных двигателя, показателей технико-экономических, карты процесса технологического, схемы структурной процесса технологического ремонта двигателя, приспособления для запрессовки и выпрессовки пальцев поршневых. А также чертежи деталей: крышка задняя, кронштейн пневмоцилиндра, упор, стол, пневмоцилиндра, насадок, поршень, поршень пневмоцилиндра, крышка передняя, основание, втулка, болт установочный, шпилька специальная, шток, стойка направляющая.
