Техническая эксплуатация МТП с проектом канавного подъемника

Код: 01.01.08.36

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Эксплуатация, Подъемник, МТП

Пояснительная записка (в программе Word) 120 с., 17 рис., 27 табл., 24 источника

Чертежи (в программе Компас) 10 листов плакатов и чертежей
Спецификация полный комплект

Описание

В дипломной работе изложены результаты комплексного анализа хозяйственной деятельности ОАО «Птицефабрика «Среднеуральская». В технической части разработан комплекс эффективных путей и методов управления техническим состоянием машин при оптимальных затратах труда и средств.

С целью реализации основных положений и задач технической эксплуатации МТП разработана система технического обслуживания и ремонта техники - комплекс мероприятий, технических средств, документации по ТО и ремонту и исполнителей, необходимых для выполнения работ по поддержанию и восстановлению работоспособности машин. В качестве инженерной конструкции проектируется подъемник канавный, предназначенный для вывешивания одной или нескольких (спаренных) осей грузовых автомобилей и тракторов, а также подъема агрегатов расположенных снизу автомобиля.

Подъемник является стационарным, но имеет возможность перемещаться по оси канавы с одного края в другой. Подъемник для осуществления подъема имеет масляную станцию. Масляный насос приводится во вращение электродвигателем переменного тока через эластичную муфту.

Проект выполнен в соответствии с требованиями охраны окружающей среды, обеспечения безопасности жизнедеятельности на производстве и в чрезвычайных ситуациях. Выполнены расчеты показателей экономической выгоды внедрения разработки.

Состав чертежей

Анализ производственной деятельности ОАО «Птицефабрика «Среднеуральская» (А1)

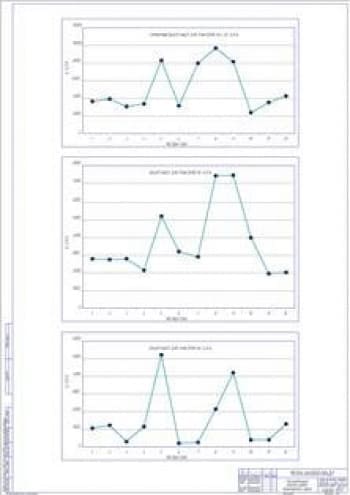

Графики объема механизированных работ (А1)
График расхода топлива тракторами (А1)

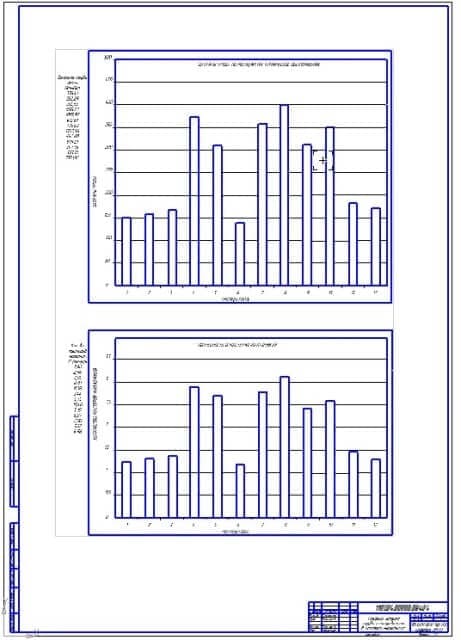

Графики годовых затрат труда и потребности в мастерах-наладчиках (А1)

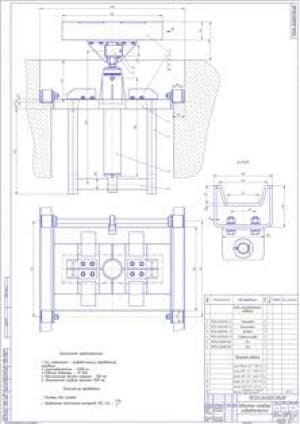

Подъемник канавный (общий вид 1 – А1)
Принципиальные схемы конструкции (А1)
Гидроцилиндр подъемника (сборочный чертеж – А1)

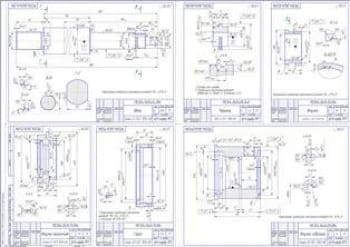

Рабочие чертежи деталей конструкции (А1)
Технологическая карта (А1)
Показатели экономической эффективности проекта (А1)

Содержание

Введение
1 Анализ производственно-хозяйственной деятельности ОАО «Птицефабрика «Среднеуральская»
1.1 Общая характеристика предприятия
1.2 Предмет деятельности предприятия
1.3 Анализ финансово-экономической деятельности предприятия
1.4 Анализ использования машинно-тракторного парка
2 Проект технической эксплуатации
2.1 Сущность и значение технического обслуживания
2.2 Годовой объем и перераспределение плотности механизированных работ
2.3 Планирование технического обслуживания
2.3.1 Общие требования к ТО
2.3.2 Расчет расхода топлива
2.3.3 Расчет количества ТО и трудоемкости технического обслуживания
2.4 Выбор средств для проведения технических обслуживаний
2.5 Организация технического обслуживания МТП
3 Конструкторская часть
3.1 Техническая эксплуатация машинно-тракторного парка
3.2 Обзор существующих конструкций
3.3 Описание разрабатываемой конструкции
3.4 Порядок действия подъемника
3.5 Гидравлический привод
3.6 Расчет на прочность
3.6.2 Расчет силового гидроцилиндра
3.6.2 Расчет опоры
3.6.3 Расчет сварных соединений
4 Безопасность жизнедеятельности
4.1 Безопасность жизнедеятельности на производстве
4.2 Анализ состояния безопасности жизнедеятельности на птицефабрике
4.3 Мероприятия по обеспечению безопасности жизнедеятельности
4.4 Инструкция по технике безопасности при работе с конструкцией
5 Безопасность жизнедеятельности в чрезвычайных ситуациях
6 Охрана окружающей среды
6.1 Охрана окружающей среды в современных условиях развития
6.2 Анализ природоохранной деятельности, рекомендации хозяйству по охране природы
6.3 Экологическая экспертиза конструкции
7 Экономическая часть
Заключение
Список использованных источников
