Модернизация роторной дробилки СМД-86 для дробления барита

Описание

В проекте выполнена разработка роторной дробилки СМД-86, предназначенной для дробления барита.

Рассмотрены предпосылки к созданию роторной дробилки ударного действия.

Описан процесс дробления и измельчения.

Дробление и измельчение является процессами, при которых выполняется уменьшение размеров кусков полезных ископаемых за счет разрушения их под воздействием внешних сил, преодолевающих внутренние силы сцепления, которые связывают между собой частицы твердого вещества.

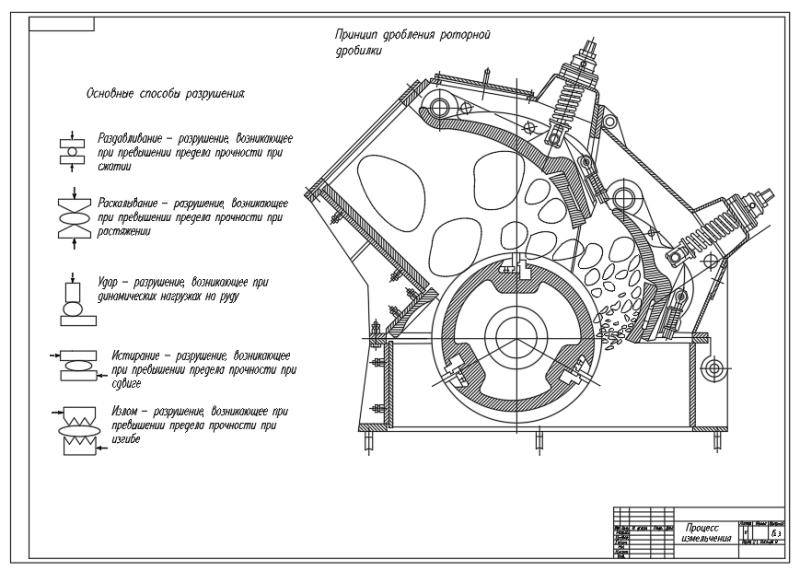

Приведено описание способов дробления, классификации машин для дробления и измельчения. К основным способам разрушения относится раздавливание, раскалывание, удар, истирание и излом. Указанные способы разрушения проводятся в мельницах и дробилках.

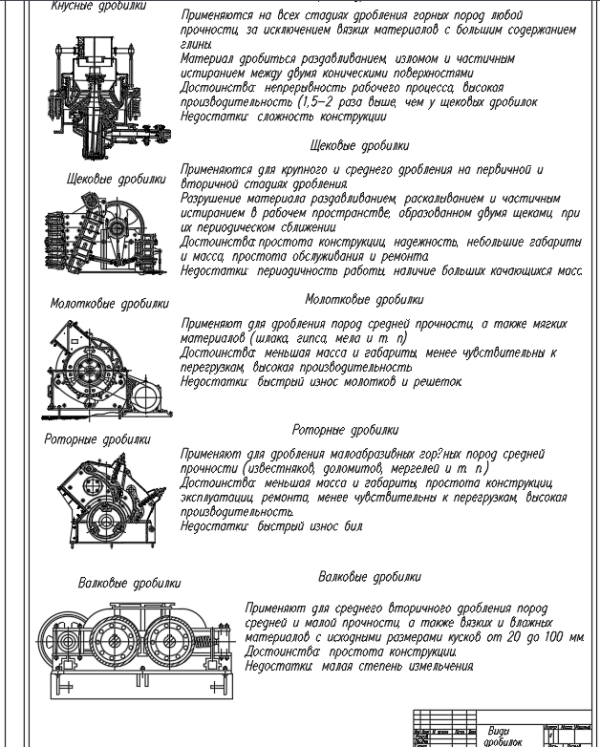

Произведен обзор и анализ существующих дробилок с рассмотрением конструкций: щековых, конусных, валковых, роторных, ударных, молотковых.

Произведен выбор и обоснование основных параметров, конструктивных и эксплуатационных характеристик дробилки.

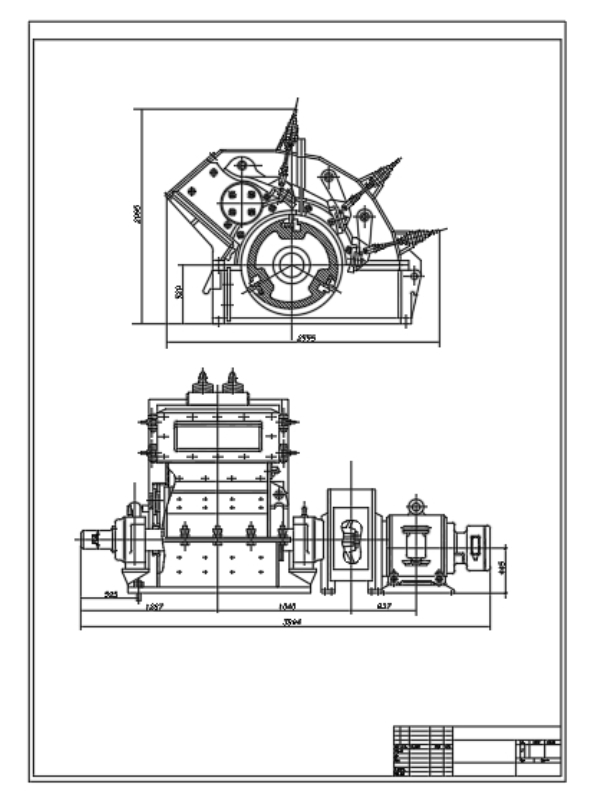

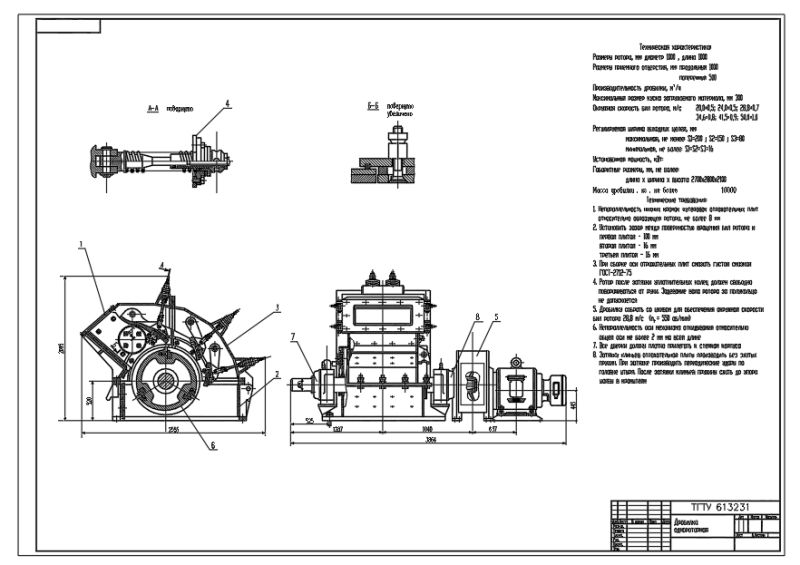

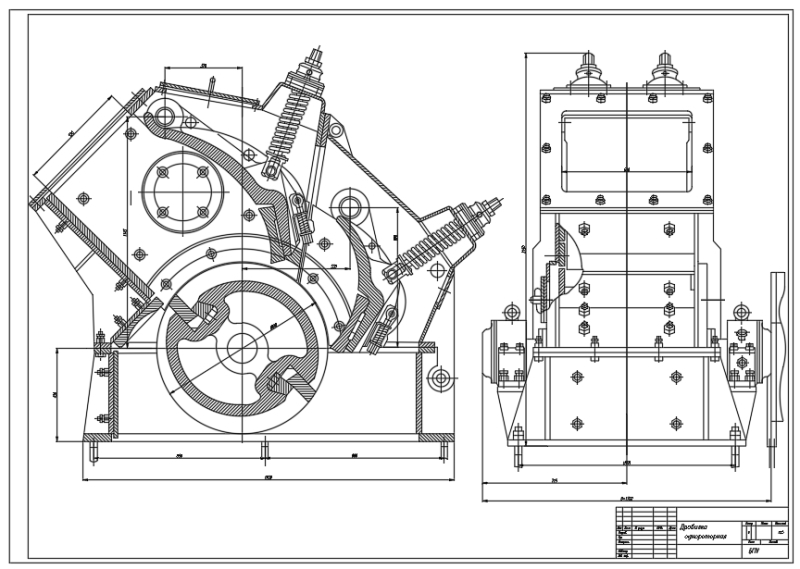

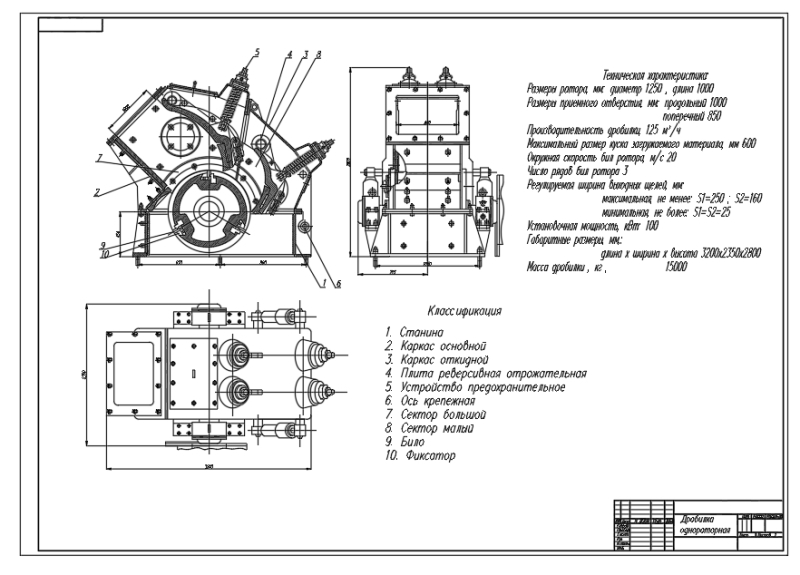

Конструкция дробилки включает в состав сварной корпус, ротор, две реверсивные отражательные плиты и привод. Разъемный корпус выполнен из станины и двух каркасов верхней части корпуса: основного и откидного. Основной каркас крепится к станине посредством болтов. В местах интенсивного соприкасания с дробимым материалом на корпусе выполнена футеровка, закрепляемая болтами. Основным рабочим органом машины является ротор. Его вращение производится на роликоподшипниках, которые расположены в корпусах и закреплены на станине. Дробилка приводится от электродвигателя, расположенного на раме, через клиноременную передачу.

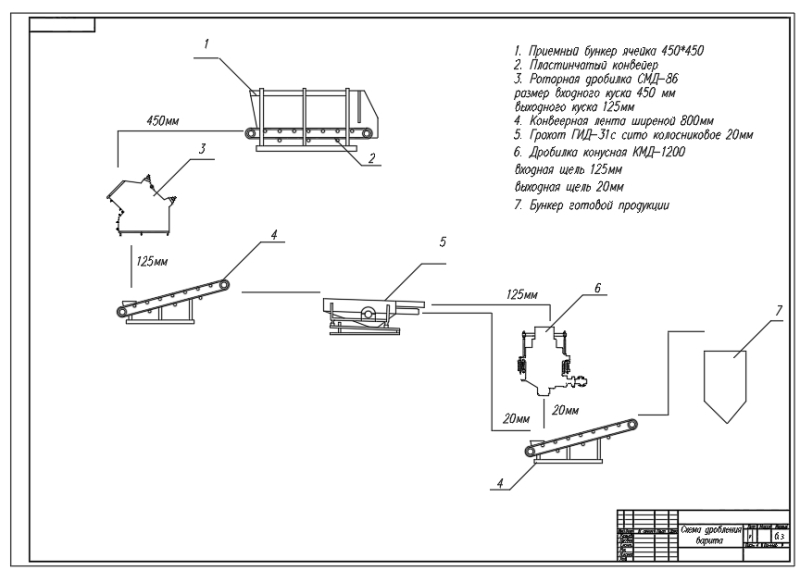

Посредством питателя производится загрузка дробилки. Материал через загрузочную течку падает на наклонную плиту и продвигается к быстровращающемуся ротору, где разбивается билами и отбрасывается на первую отражательную плиту, о которую дополнительно дробится. Через щель между билами ротора и первой отражательной плитой раздробленный материал попадает во вторую камеру, где дополнительно дробится. Через щель между ротором и второй отражательной плитой он попадает на выгрузочный транспортер.

Произведен расчет мощности пластинчатого конвейера с определением значений:

Принят асинхронный трехфазный двигатель с короткозамкнутым ротором типа АО2-61-12/6.

1. Сделан выбор основных параметров: диаметр ротора 1,25 м, длина ротора 1 м, число бил 3, размер выходной щели 0,125 м.
2. Выполнен расчет производительности дробилки, равной 128 м³/ч и мощности привода – 100 кВт. Приведен расчет ременной передачи.

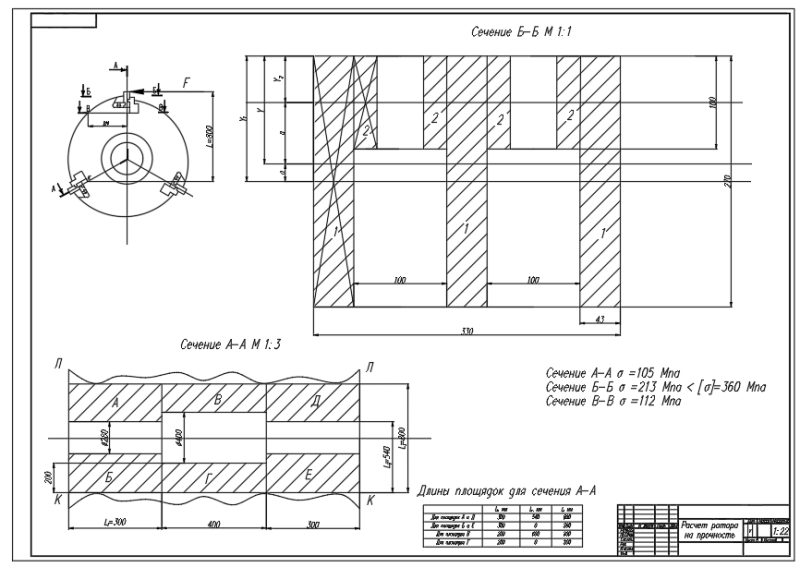

3. Произведен расчет ротора на прочность с определением максимальных напряжений в опасных сечениях.

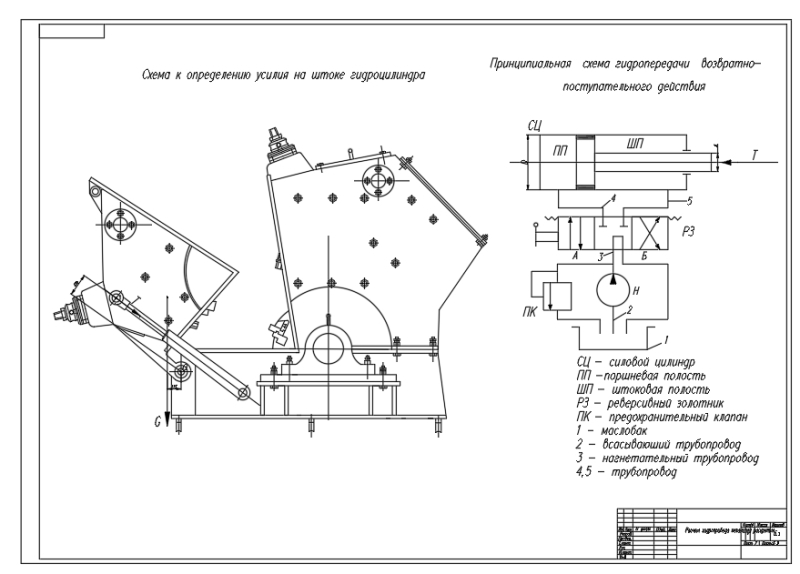

4. В ходе расчет гидропривода механизма раскрытия вычислена сила тяжести откидной части корпуса дробилки вместе с отражательной плитой 39200 Н и усилие на штоке 1121,15 кгс.
5. Принято номинальное давление в гидросистеме механизма открытия корпуса дробилки 40 кгс/см².

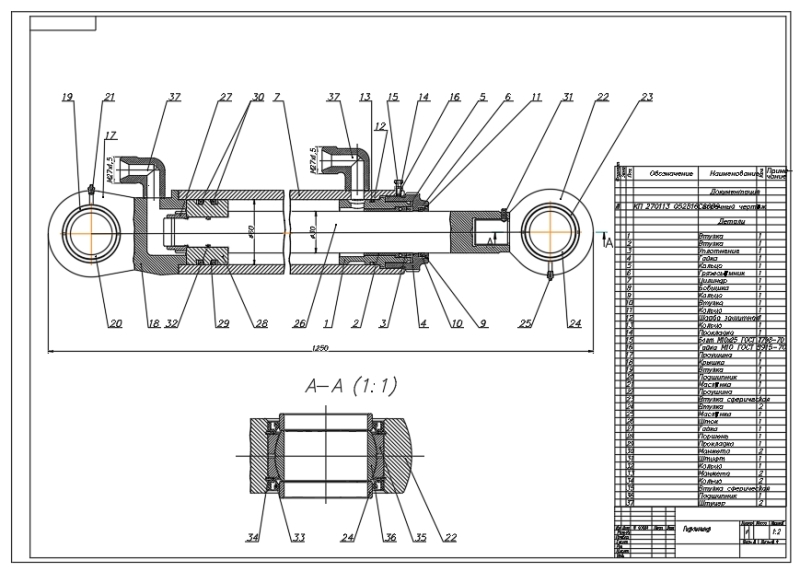

6. Описан принцип действия гидропередачи возвратно-поступательного действия и выполнен ее расчет с определением диаметра цилиндра 60 мм, суммарных потерь в силовом цилиндре 235 кгс, расхода сливного цилиндра 10,17 л/мин. Рассчитана производительность насоса 10,7 л/мин. Принят насос Г12-21. Определены КПД насоса 0,73 и гидропередачи 0,79.

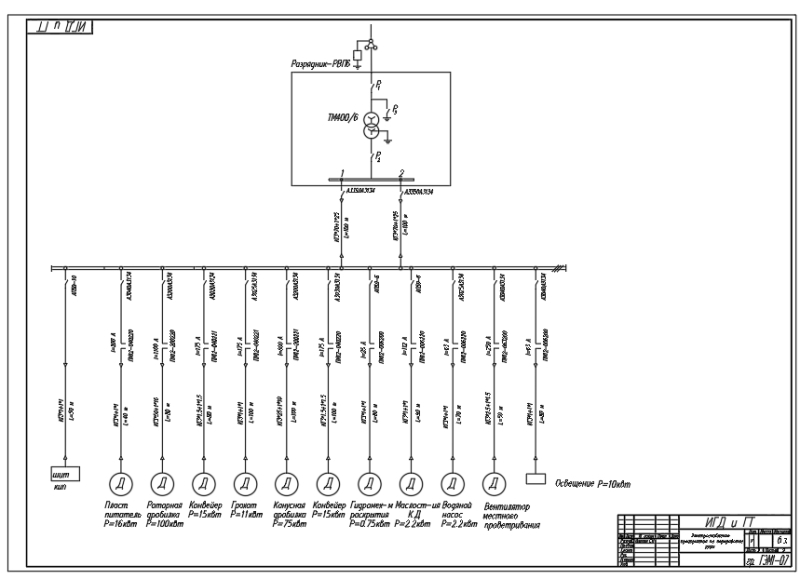

7. Выполнен расчет электроснабжения. Определена расчетная мощность участковой трансформаторной подстанции 238 кВа. Принят трансформатор ТМ-250/6.
8. При расчете кабельной сети участка выбран кабель КГЗх120+1х35. Проведена проверка кабельной сети участка по потерям напряжения в режиме нормальной работы и в пусковом режиме. Сделан расчет токов короткого замыкания.
9. Произведен выбор коммутационной аппаратуры: автоматический выключатель А3350А3143, магнитный пускатель ПМ12-040220.

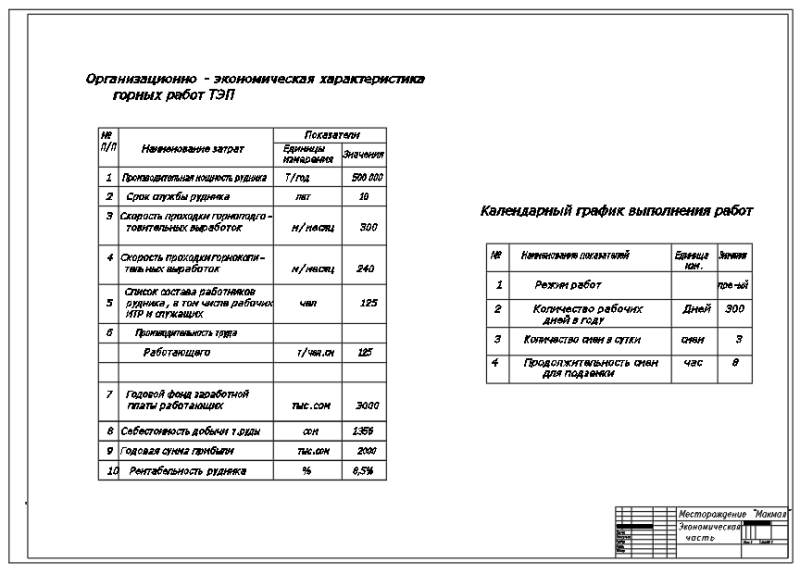

Разработана экономическая часть с определением годовых затрат на дробилку 3458494 руб, годовой эксплуатационной производительности 151158 м³/год.

Составлен раздел по промышленной безопасности.

В дипломной работе спроектирована конструкция роторной дробилки СМД-86, предназначенной для дробления барита, применяемой в горном деле и строительстве, имеющей производительность 130 м³/ч.
