Содержание
ВВЕДЕНИЕ
1 АНАЛИЗ ПРОИЗВОДСТВЕННО-ХОЗЯЙСТВЕННОЙ ДЕЯТЕЛЬНОСТИ
1.1 Общие сведения о предприятии
1.2 Природно-климатические условия
1.3 Анализ отрасли растениеводства
1.4 Анализ отрасли животноводства
1.5 Анализ цеха механизации
1.6 Обоснование темы диплома
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
2.1 Обоснование разрабатываемой технологии
2.2 Система содержания животных
2.3 Определение годовой необходимости в кормах
2.4 Расчет помещения и принятие типового здания
2.5 Определение видов кормохранилищ и необходимости в них
2.6 Устранение навоза из животноводческих помещений
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ
3.1 Назначение и устройство поршневой установки по перемещения навоза
3.2 Зоотехнические условия к уборке навоза
3.3 Расчет производительности установки за один рабочий ход
3.4 Расчет привода установки
3.5 Расчет часовой производительности установки
3.6 Прочностные расчеты
3.6.1 Расчет на прочность деталей узла крепления гидроцилиндра
3.6.2 Расчет дна поршня
3.6.3 Расчет болтовых соединений
3.6.4 Расчет соединительной муфты вала электродвигателя
3.7 Техника безопасности при работе на установке поршневой для перемещения навоза
4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
4.1 Средства индивидуальной защиты
4.2 Санитарно-бытовые условия
4.3 Противопожарные средства
4.4 Грозозащита
4.5 Экологическая безопасность
5 ТЕХНИКО – ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
5.1 Затраты труда
5.2 Производительность труда при изготовлении продукции
5.3 Экономия затрат на содержание основных средств
5.4 Экономия на себестоимости изготовления продукции
5.5 Эффективность капитальных вложений
5.6 Энергоемкость процессов
5.7 Уровень механизации производства
ВЫВОДЫ
ЛИТЕРАТУРА
ПРИЛОЖЕНИЯ
Состав чертежей

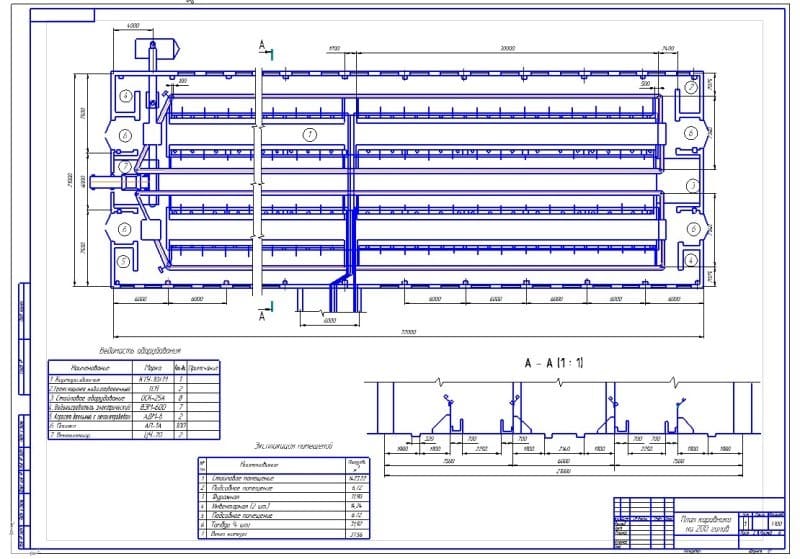

- План коровника на 200 голов А1

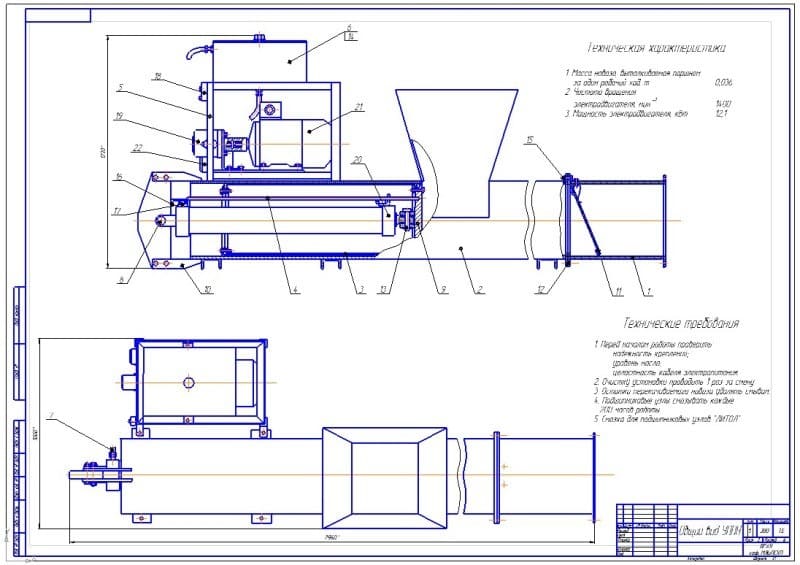

- Чертеж общего вида УППН А1

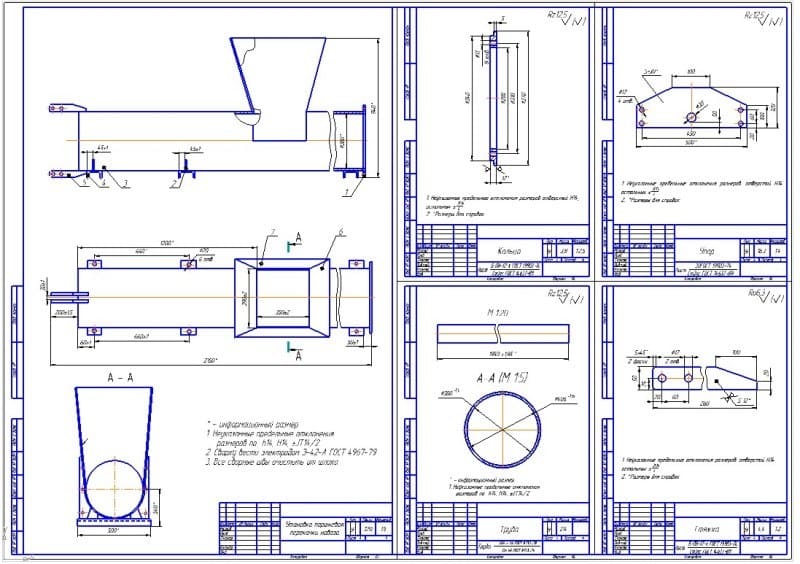

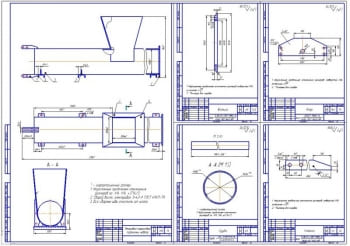

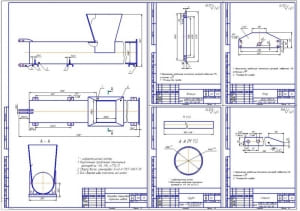

- Корпус УППН – сборочный чертеж с деталировкой: кольцо, упор, труба, стяжка А1

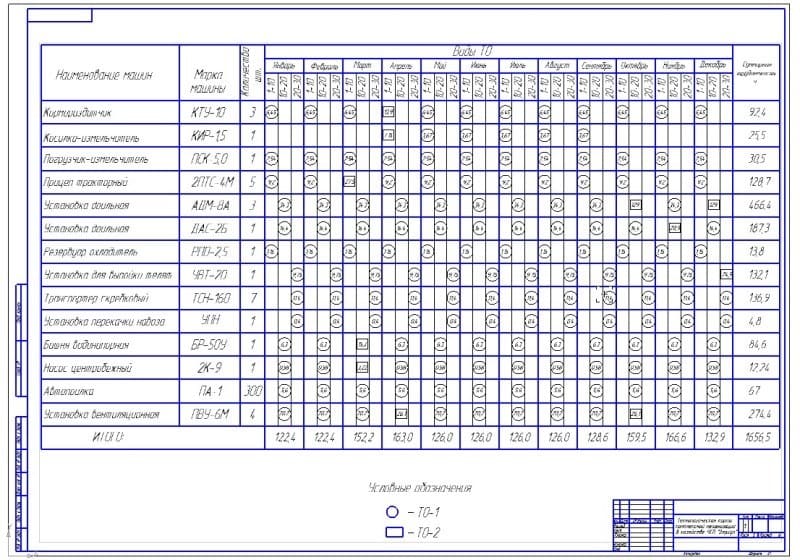

- Технологическая карта комплексной механизации А1

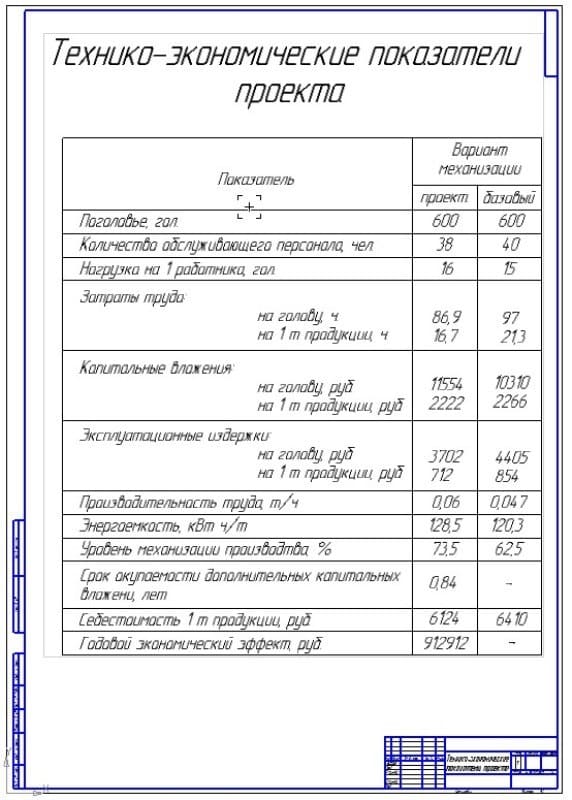

- Технико-экономические показатели проекта А1
Описание
В дипломной работе по механизированной технологии содержания дойного стада с проектированием установки для механизации процесса транспортировки навоза в навозохранилище бы проведен анализ производственно-хозяйственной деятельности предприятия. Рассмотрены структура землепользования хозяйства, природно-климатические условия, отрасли растениеводства и животноводства, а также цех механизации. Дано обоснование темы дипломного проекта.
В технологическом разделе выполнено общее описание разрабатываемой технологии. Определены годовая необходимость в кормах и виды кормохранилищ. Выполнены расчет помещения и принятие типового здания. Рассчитано устранение навоза из животноводческих помещений.
На проектируемой ферме для удаления и хранения навоза будем применять следующую технологическую линию:
- сбор навоза и удаление его из животноводческого помещения;
- транспортировка навоза в навозохранилище;
- погрузка и транспортировка навоза в поле и внесение в почву.
В помещениях фермы коровы содержатся в стойлах на привязи. Подстилка не применяется. Навоз из помещений удаляется дважды в день. Для этого будем применять скребковый транспортер ТСН-160А.
Принимаем навозохранилище площадью 1500 м2. Транспортировка навоза в навозохранилище будет осуществляться тракторными прицепами 2ПТС-4.
В конструкторском разделе дипломного проекта было рассмотрено основное назначение и устройство поршневой установки для перемещения навоза. Определены зоотехнические условия к уборке навоза. Предлагаемая поршневая установка конструктивно более проста и не требует дефицитных материалов на ее изготовление. Она состоит из приводной станции и поршневого насоса. Выполнен расчет производительности установки за один рабочий ход, построена схема поршневого насоса. Определены привод установки и её часовая производительность. Произведены прочностные расчеты. Определены на прочность детали узла крепления гидроцилиндра. Рассчитаны дно поршня, болтовые соединения и соединительная муфта вала электродвигателя. Разработаны основные правила техники безопасности при работе на установке поршневой для перемещения навоза. Анализируя результаты дипломного проекта по механизации технологической линии уборки навоза молочной ферме хозяйства, можно сделать вывод об эффективности предлагаемого проекта.
В разделе безопасность жизнедеятельности были представлены исходные данные и результаты расчета количества средств индивидуальной защиты. Описаны санитарно-бытовые условия, противопожарные средства, грозозащита и экологическая безопасность.
В технико-экономическом раздел были определены затраты труда, производительность труда при изготовлении продукции, экономия затрат на содержание основных средств и на себестоимости изготовления продукции. Рассчитаны эффективность капитальных вложений, энергоёмкость процессов и уровень механизма производства. Составлена таблица технико-экономический показателей проекта. Расчеты показывают, что при внедрении данной установки, затраты труда на 1 т. продукции сократятся на 4,6 часа, капитальные вложения сократятся на 44 руб. на 1 т. продукции, годовой экономический эффект составит 912912 руб. Предлагаемая конструкция УППН позволяет повысить уровень механизации на ферме на 11 % и довести его до уровня 73,5 %. Срок окупаемости дополнительных капитальных вложений составляет 0,84 года.
Анализируя результаты дипломного проекта по механизации технологической линии уборки навоза молочной ферме хозяйства, можно сделать вывод об эффективности предлагаемого проекта.
Расчеты показывают, что при внедрении данной установки, затраты труда на 1 т. продукции сократятся на 4,6 часа, капитальные вложения сократятся на 44 руб. на 1 т. продукции, годовой экономический эффект составит 912912 руб.
Предлагаемая конструкция УППН позволяет повысить уровень механизации на ферме на 11 % и довести его до уровня 73,5 %.
Срок окупаемости дополнительных капитальных вложений составляет 0,84 года.
