Модернизация наклонной камеры зерноуборочного комбайна ДОН-1500Б

Состав чертежей

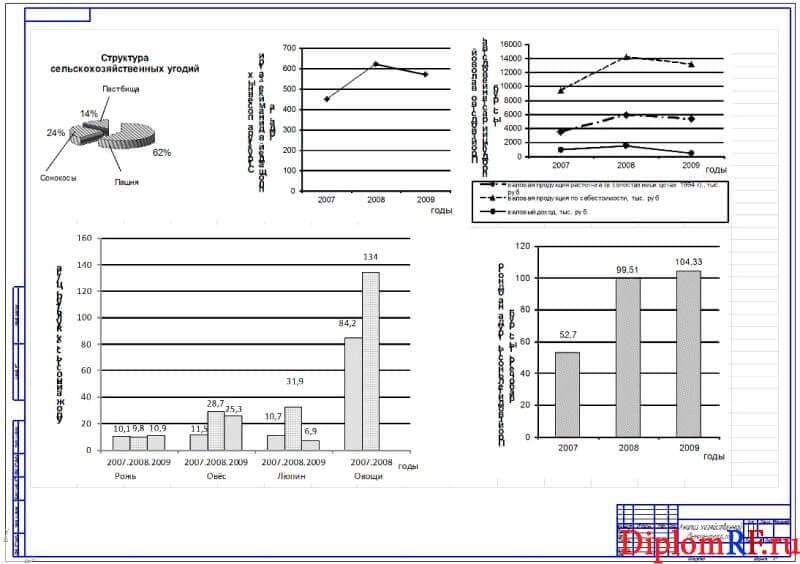

1. Плакат анализа хозяйственной деятельности А1

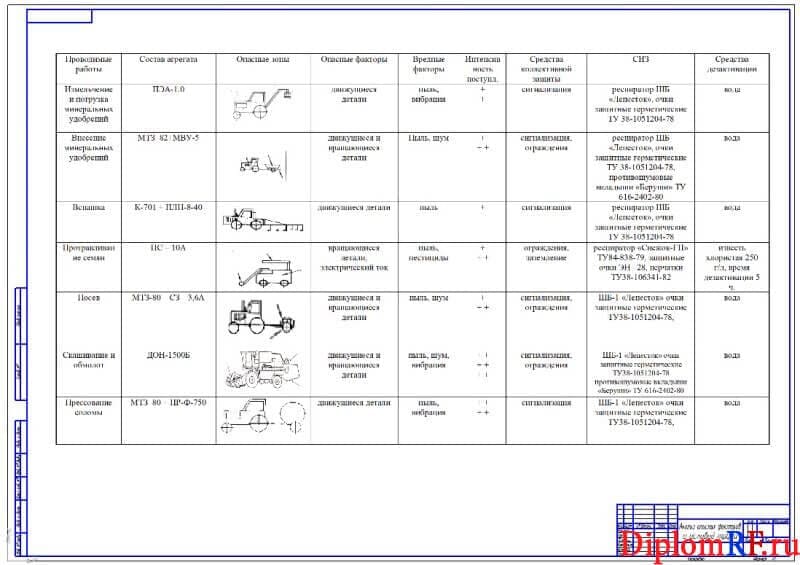

2. Анализ опасных факторов и условий труда А1

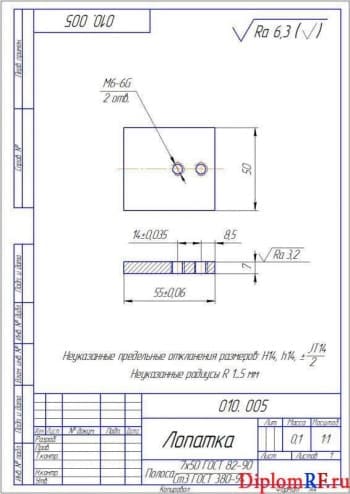

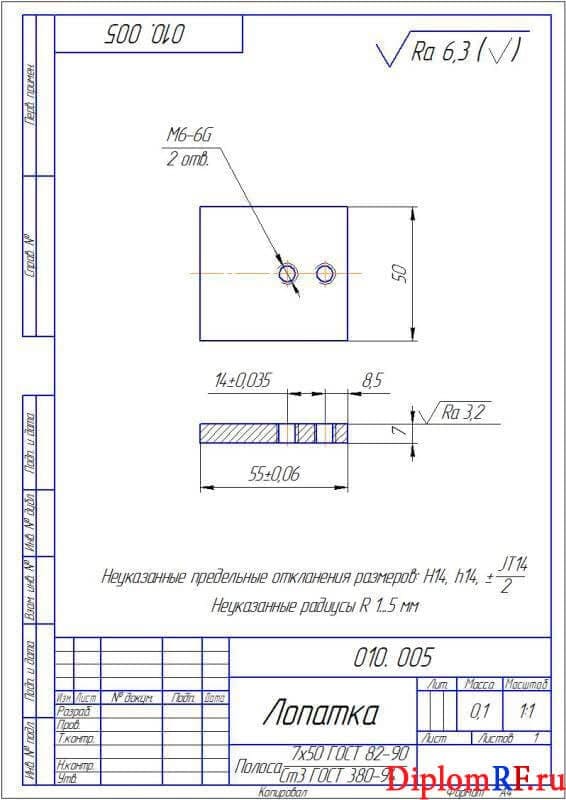

3. Чертеж детали лопатка А4

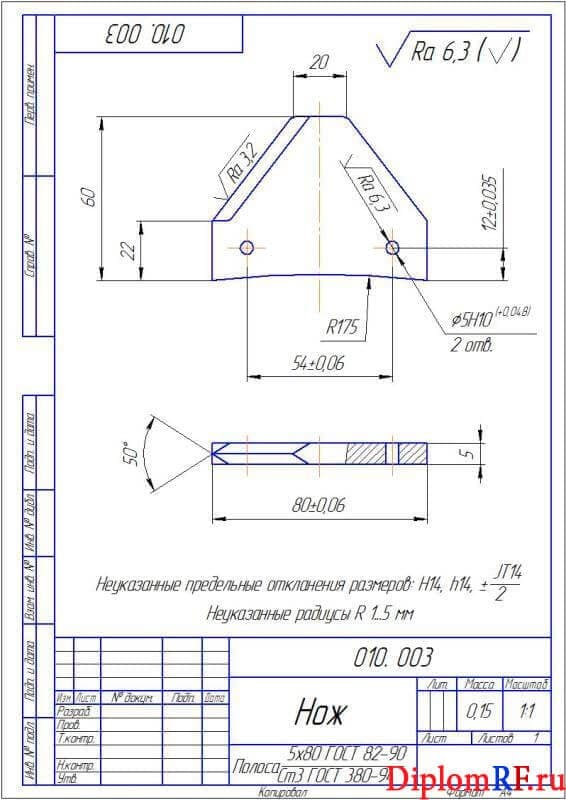

4. Деталь нож А4

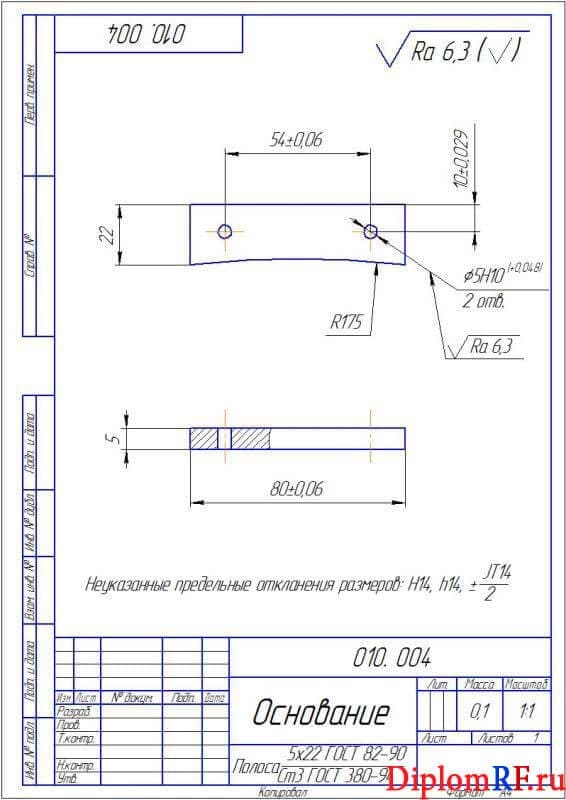

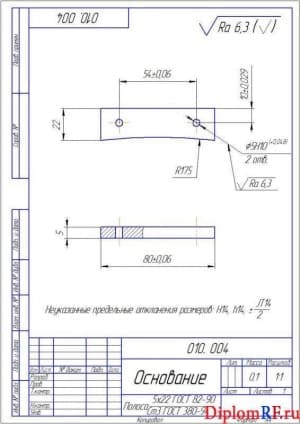

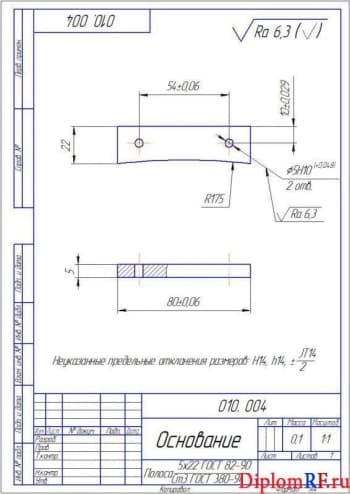

5. Основание А4

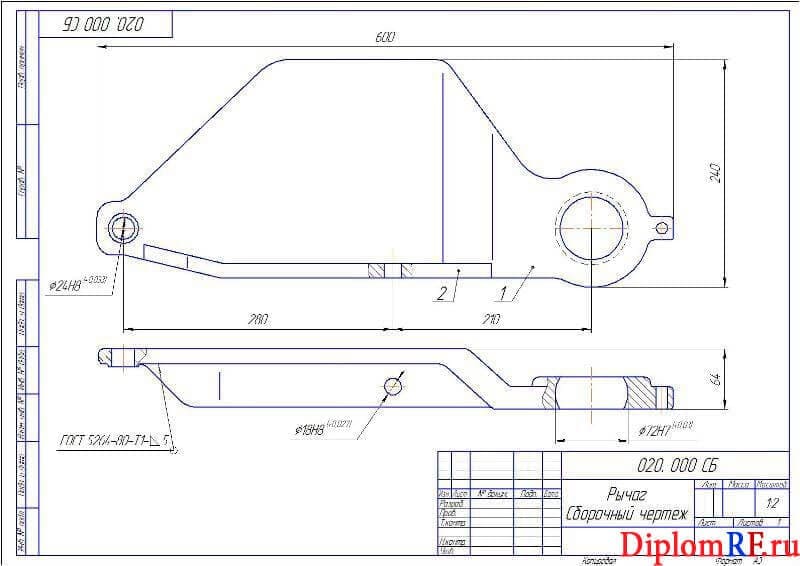

6. Рычаг А3

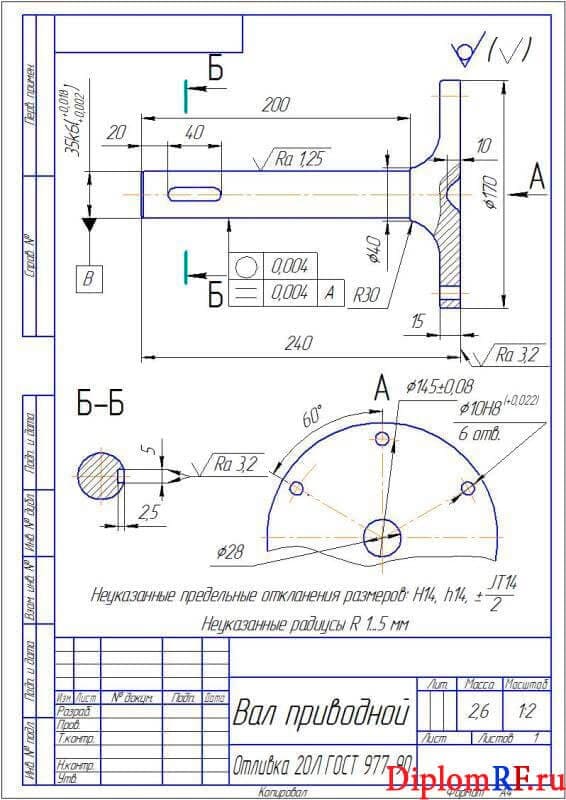

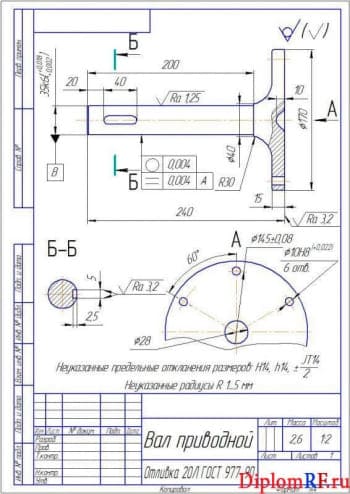

7. Чертеж детали приводной вал А4

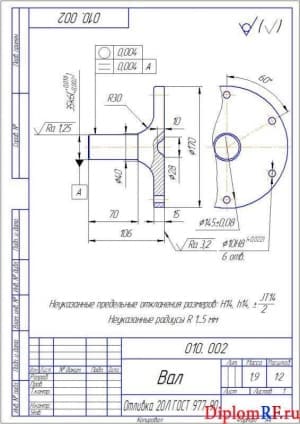

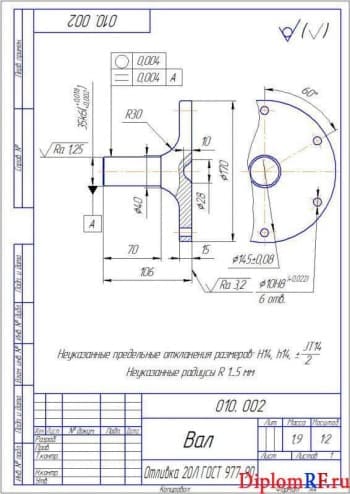

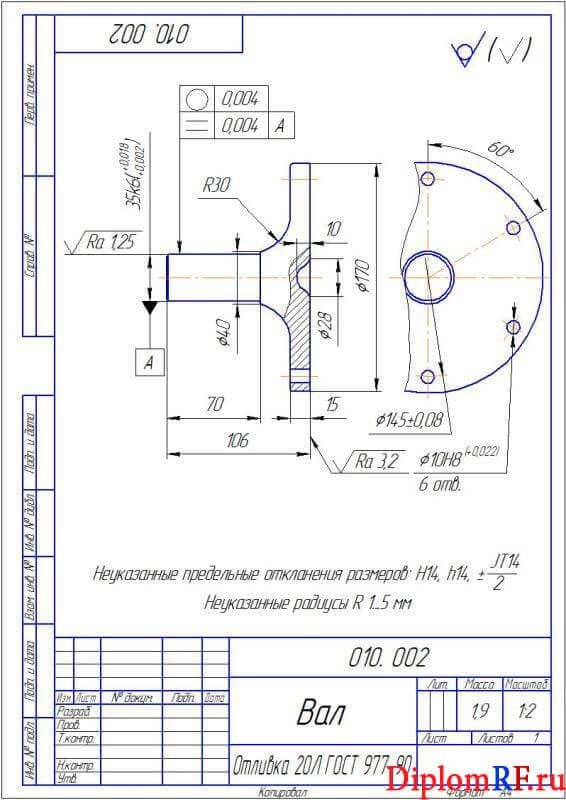

8. Вал А4

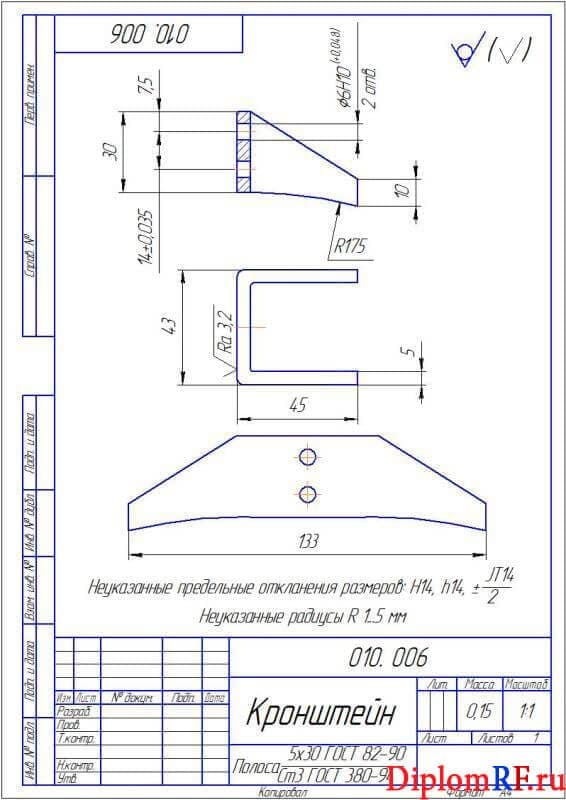

9. Кронштейн А4

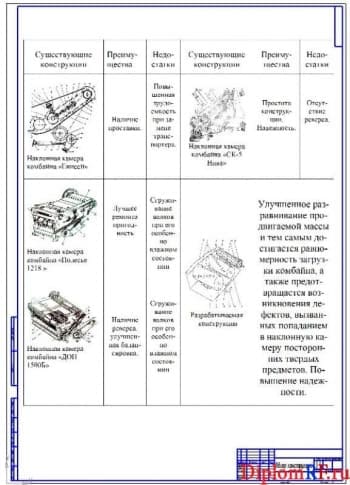

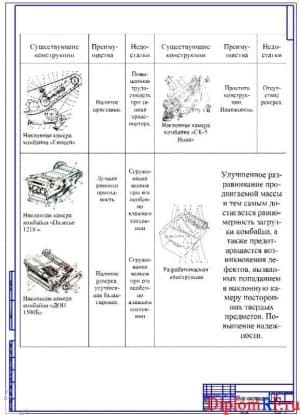

10. Обзор конструкций А1

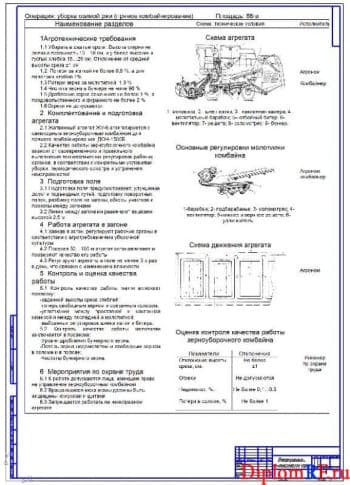

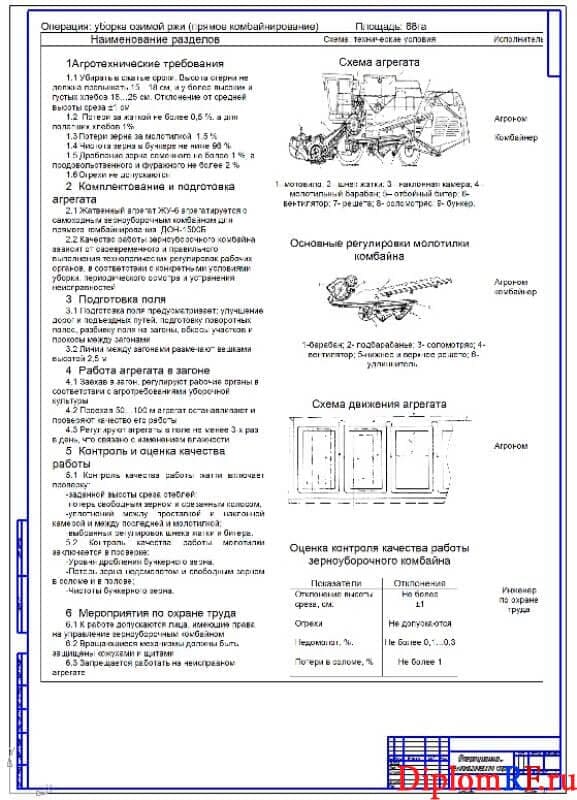

11. Плакат карты операционно-технологической А1

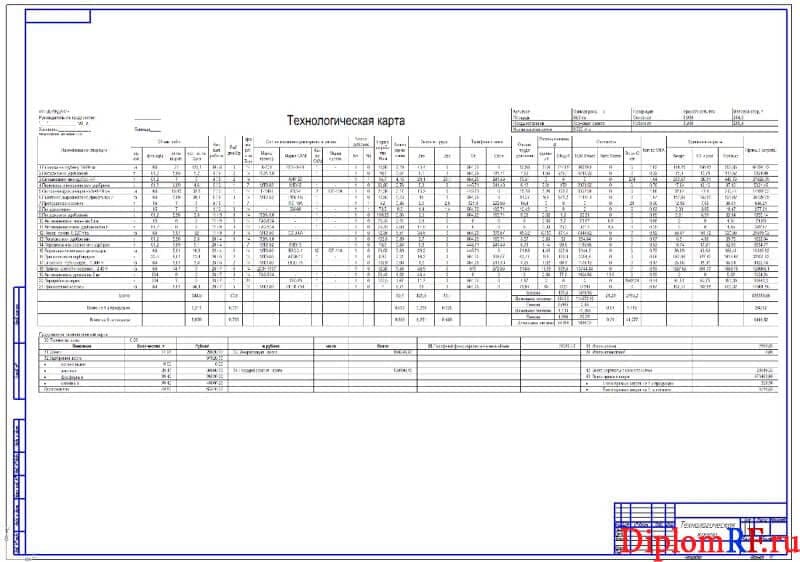

12. Технологическая карта А1

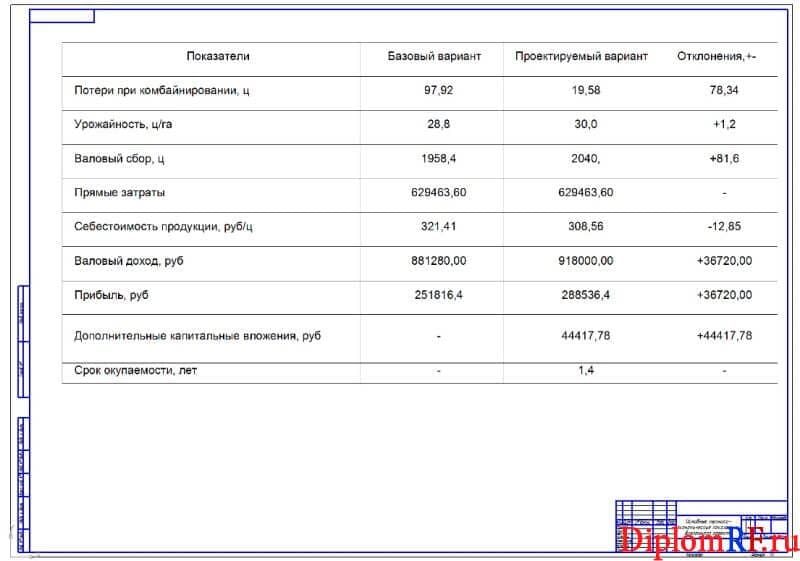

13. Технико-экономические показатели А1

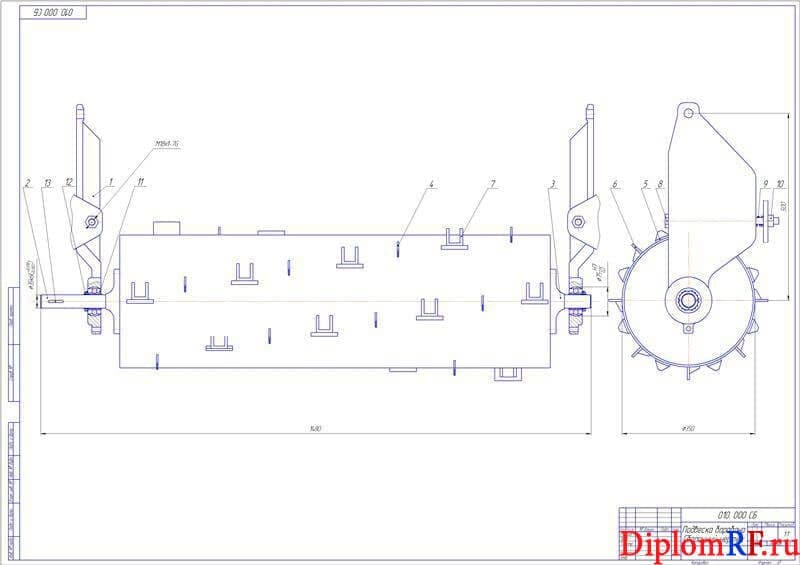

14. Чертеж сборочный подвески барабана А1

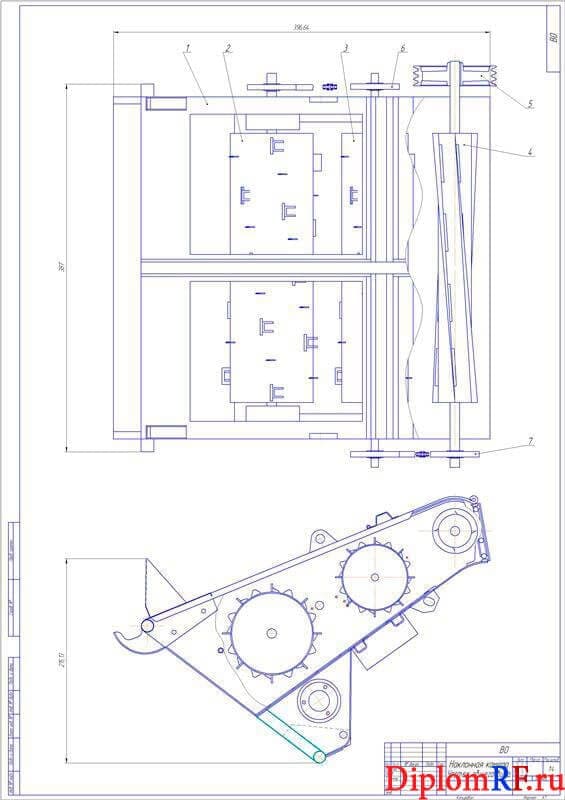

15. Чертеж общего вида камеры наклонной А1

Описание

В дипломной работе проведена механизация обработки ржи озимой в с разработкой усовершенствованной камеры наклонной комбайна ДОН-1500Б при сборке зерновых.
Дана характеристика хозяйства общая ООО «Каменскохуторское». Проведена оценка деятельности хозяйственной, а именно оценены: состав площадей посевных, урожайность культур сельскохозяйственных, изготовление продукции валовой, снабжение техникой хозяйства, структура затрат на изготовление сельхозпродукции и производительность труда.

В следующем разделе описаны: роль ржи в севообороте и рекомендуемые сорта для посева. Выполнен расчет карты технологической. Представлено описание: подготовки семян и почвы к посеву; правильное внесение удобрений; уход за посевами; уборка урожая. Совершена разработка карты операционно-технологической на уборку ржи озимой, а конкретнее рассмотрены: требования агротехнические и комплектовка агрегата, подготовка к работе агрегата, выбор способа движения, подготовка поля, эксплуатация агрегата в загоне, а также определены показатели операционно-технологических на уборку ржи озимой.

В конструкторской части спроектирован агрегат предлагаемый. Приведен обзор существующих конструкций и обоснована актуальность разрабатываемой конструкции. Описано устройство и технологические схемы работы, а также параметры конструкции и режимы работы.
В разделе безопасность жизнедеятельности рассмотрены производственные факторы опасные и вредные при изготовлении зерновых. Выполнена разработка решений комплексных, обеспечивающих безопасность на производстве и в чрезвычайных ситуациях. Разобраны правила безопасности при проведении основных видов работ по уходу за культурами зерновыми. Рассчитана в кабине комбайна вентиляция. Рассмотрена охрана труда при техобслуживании комбайна зерноуборочного. Спроектированы решения по охране среды окружающей и экологии.

В разделе экономического обоснования проекта приведен расчет затрат разработки конструкторской, а конкретнее определены: затраты на изготовление корпусных деталей и оригинальных, заработная плата производственных рабочих, занятых на изготовлении корпусных и оригинальных деталей, стоимость материала израсходованного на изготовление корпусных и оригинальных деталей, стоимость покупных деталей изделий, стоимость вспомогательных материалов. Рассчитана эффективность экономическая разрабатываемой конструкции. Произведенные расчеты сведены с общую таблицу. Сделаны соответствующие выводы.

В графической части дипломного проекта представлены следующие чертежи: анализа хозяйственной деятельности, анализа опасных факторов и условий труда, обзора конструкций, карты операционно-технологической, карты технологической, показателей основных технико-экономических, подвески барабана и общего вида камеры наклонной. Также чертежи деталей: лопатка, нож, основание, рычаг, вал приводной, вал и кронштейн.
