Возделывание зерновых культур с разработкой плуга с изменяемой шириной захвата

Состав чертежей

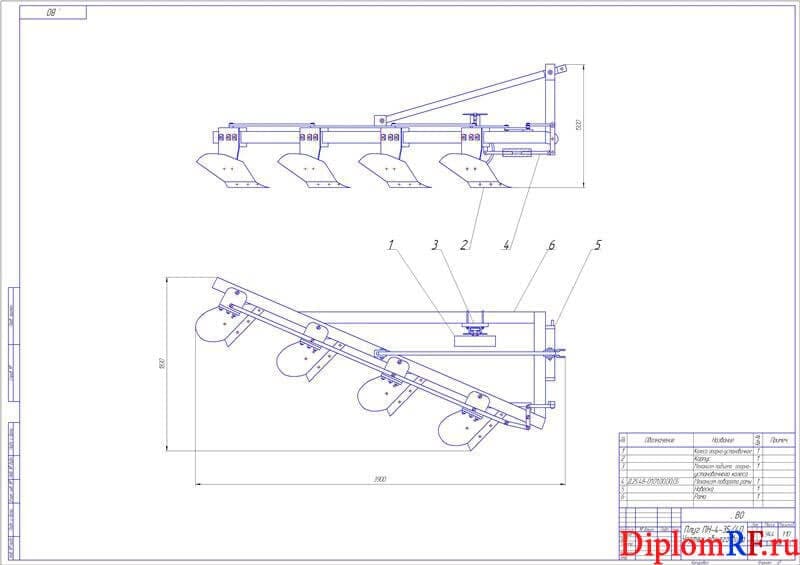

1. Чертеж общего вида плуга ПН-4-35/40 А1

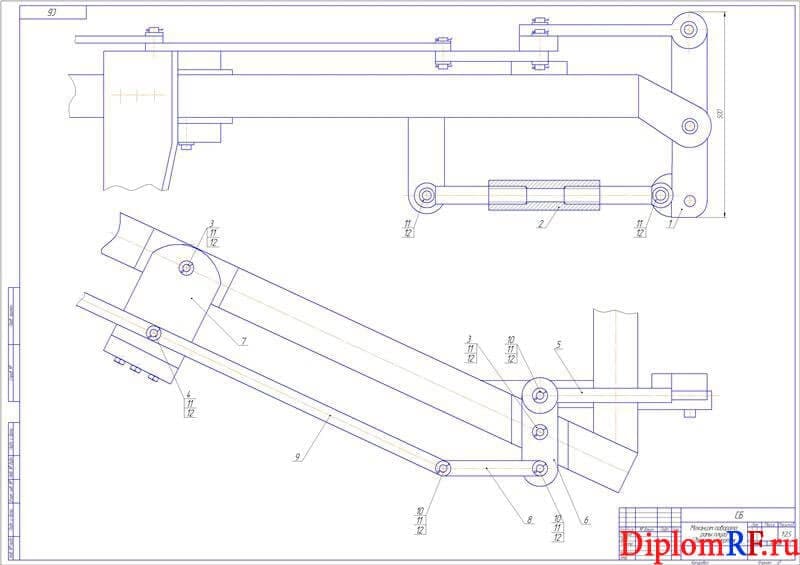

2. Механизма поворота рамы плуга в сборе А1
3. Плакат карты операционно-технологической А1

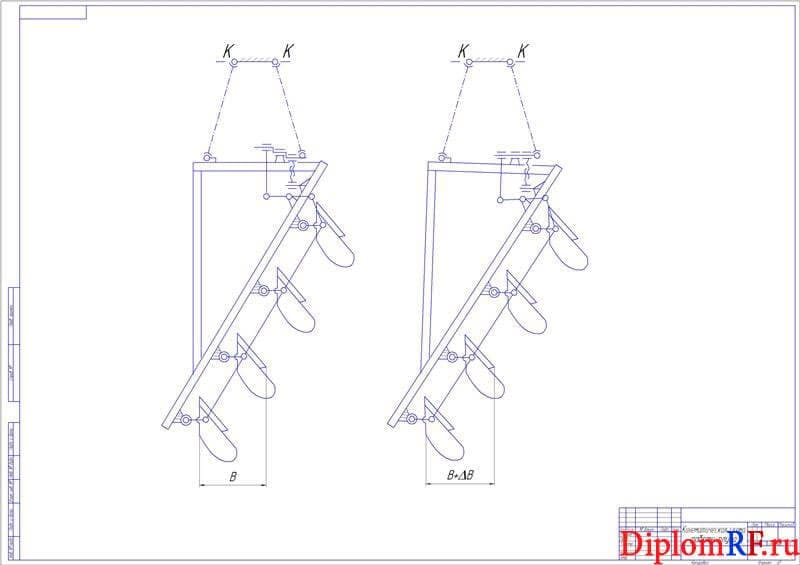

4. Кинематическая схема работы плуга А1

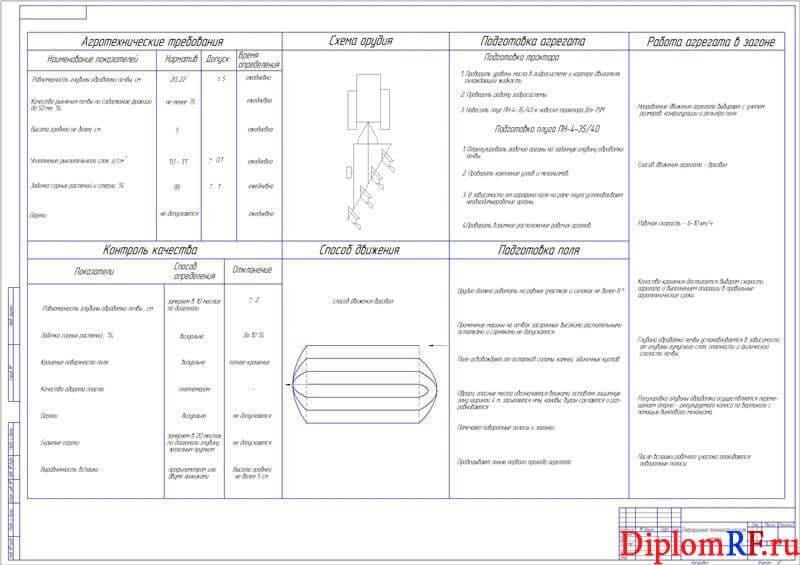

5. Чертеж карты технологической А1

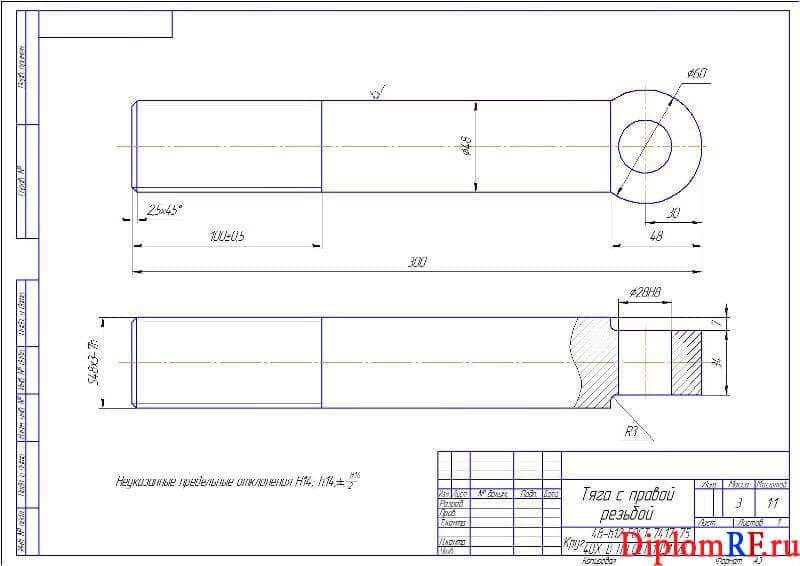

6. Чертеж детали тяга с правой резьбой А3

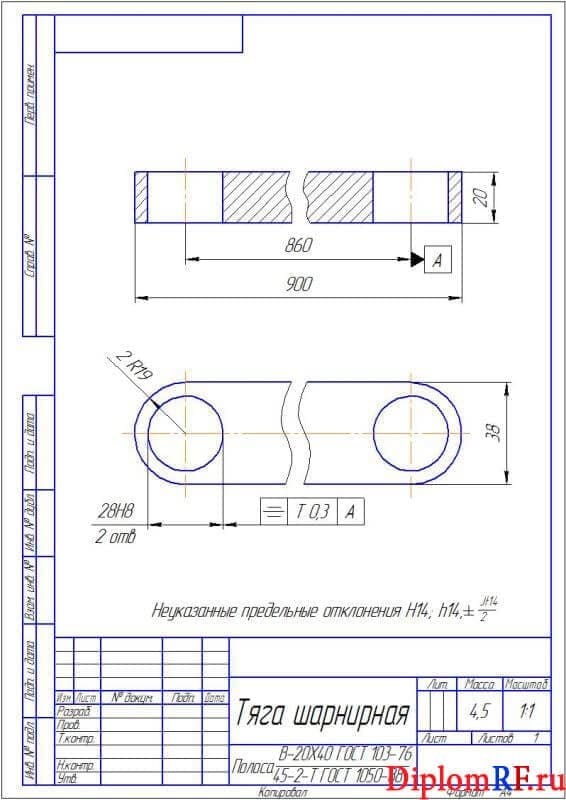

7. Тяга шарнирная А4

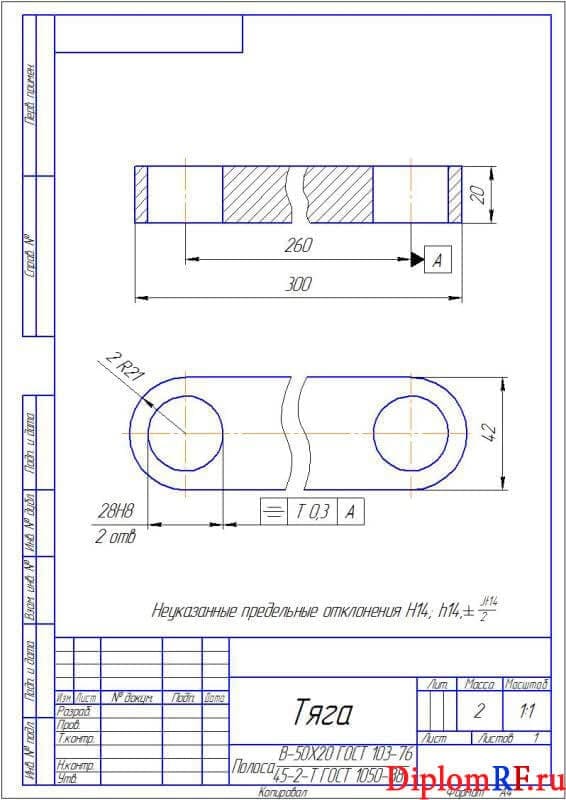

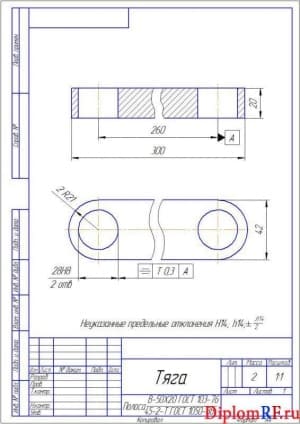

8. Деталь тяга А4
9. Деталировочный чертеж А4

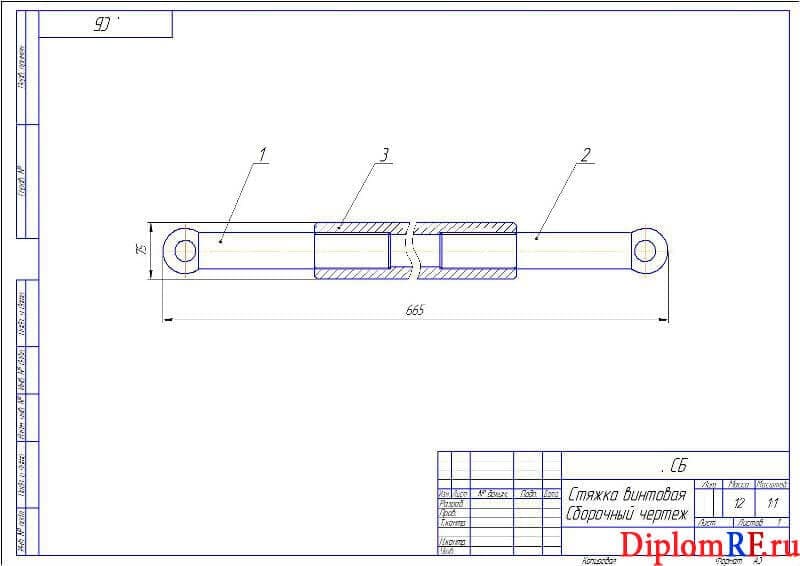

10. Чертеж сборочный стяжки винтовой А3

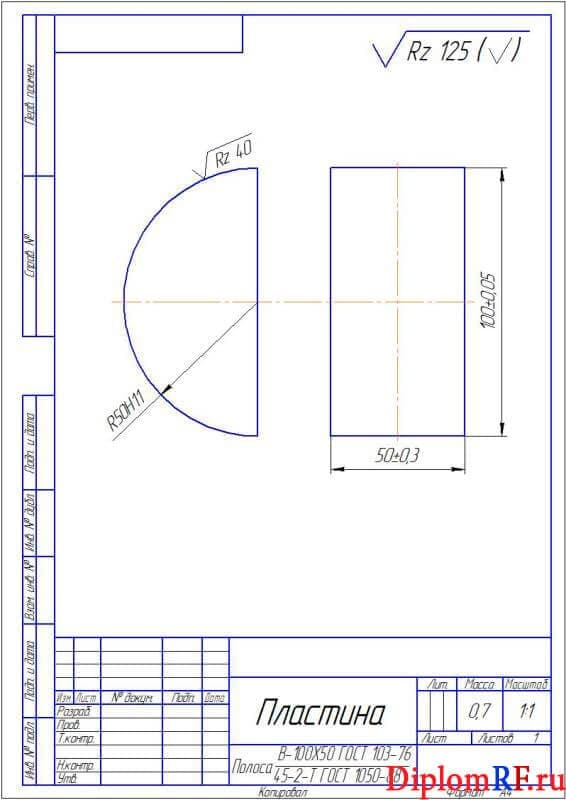

11. Пластина А4

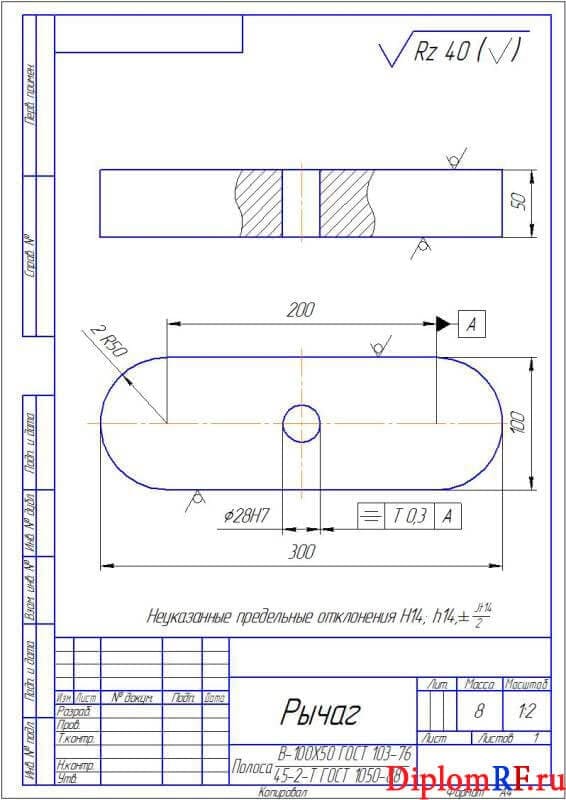

12. Рычаг А4

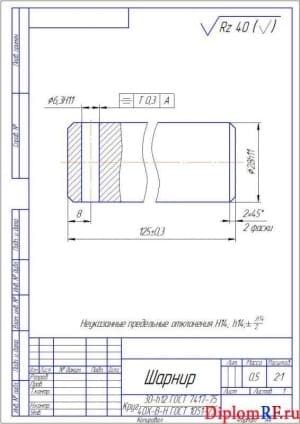

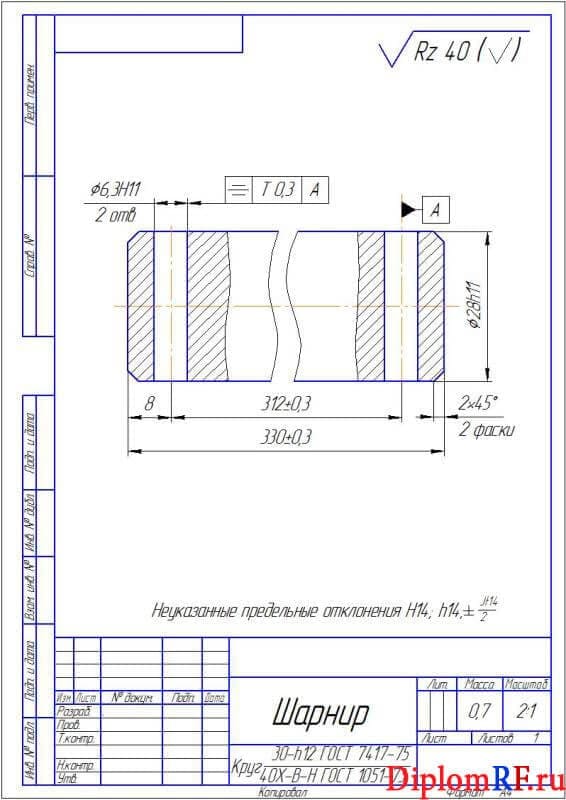

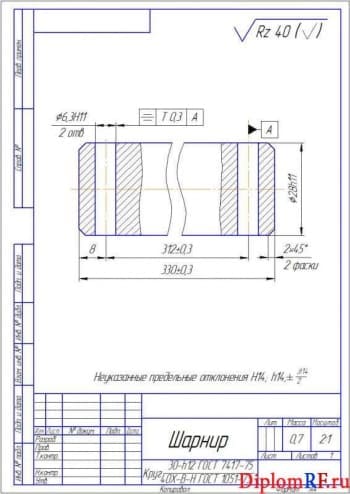

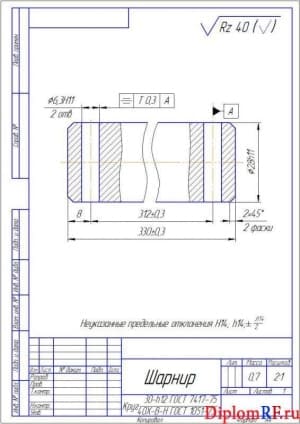

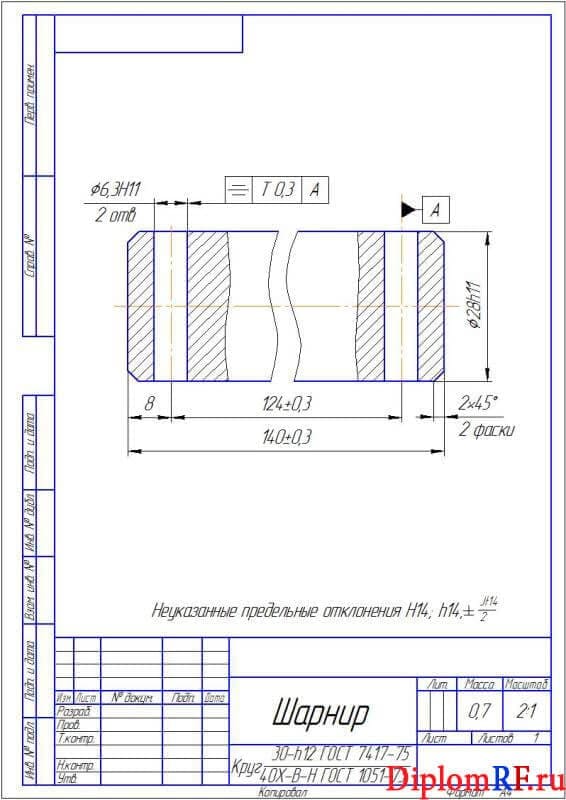

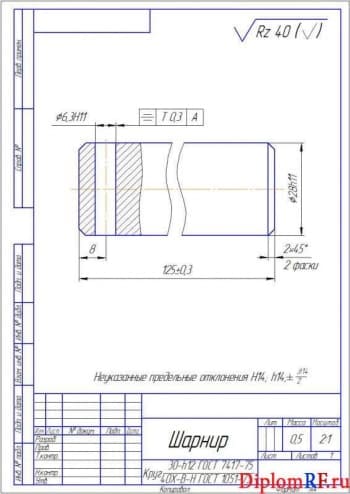

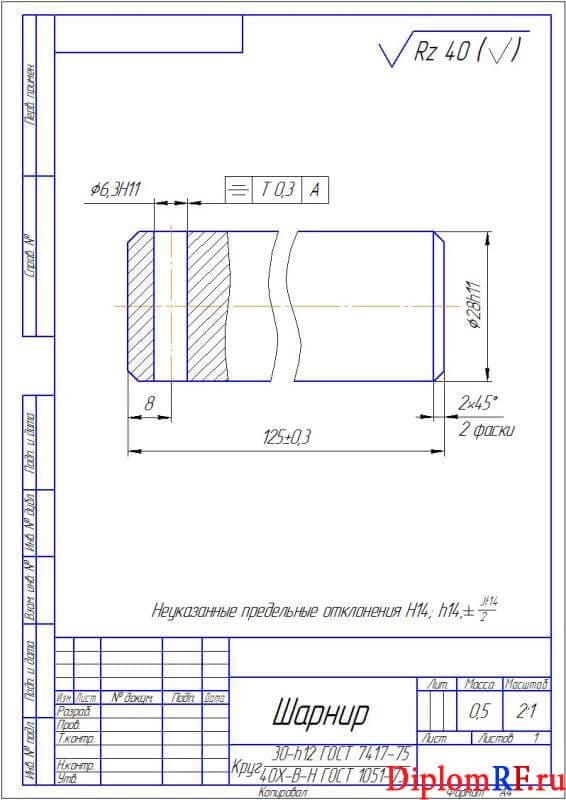

13. Чертеж детали шарнир 3хА4
14. Скоба А4

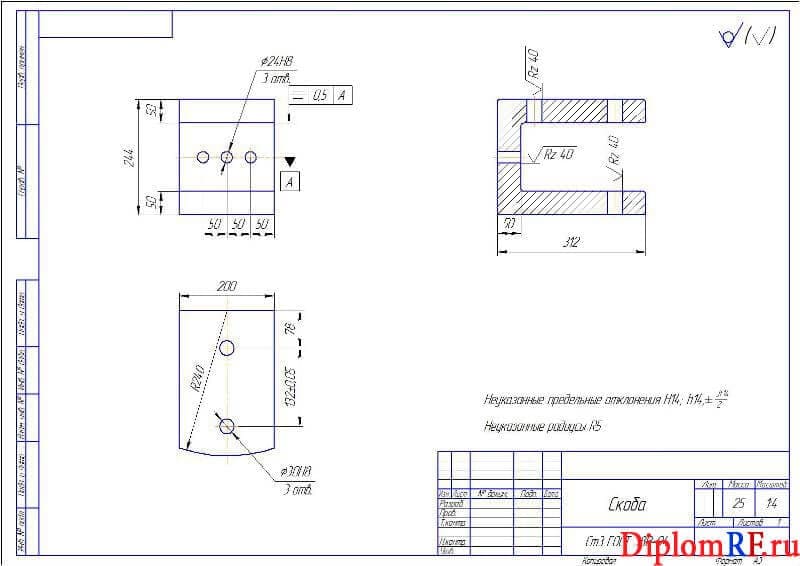

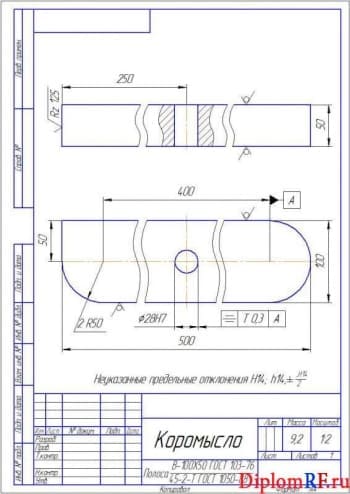

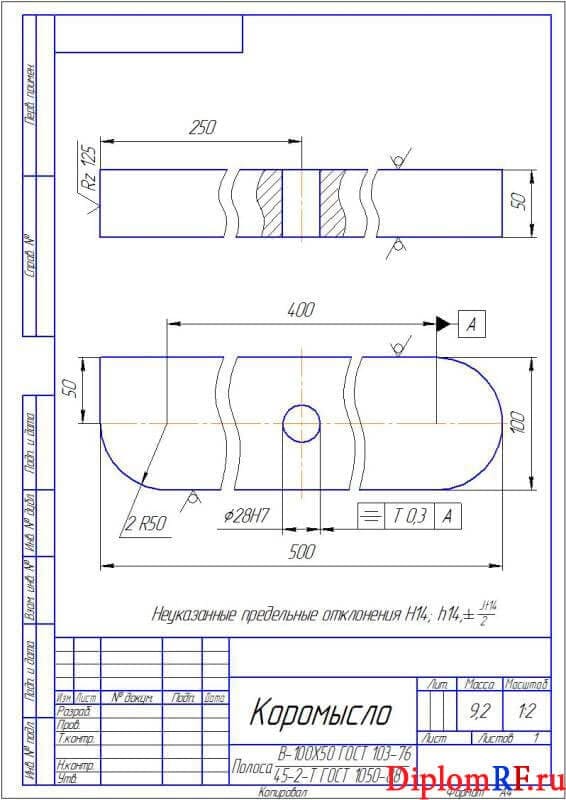

15. Чертеж детали коромысло А4

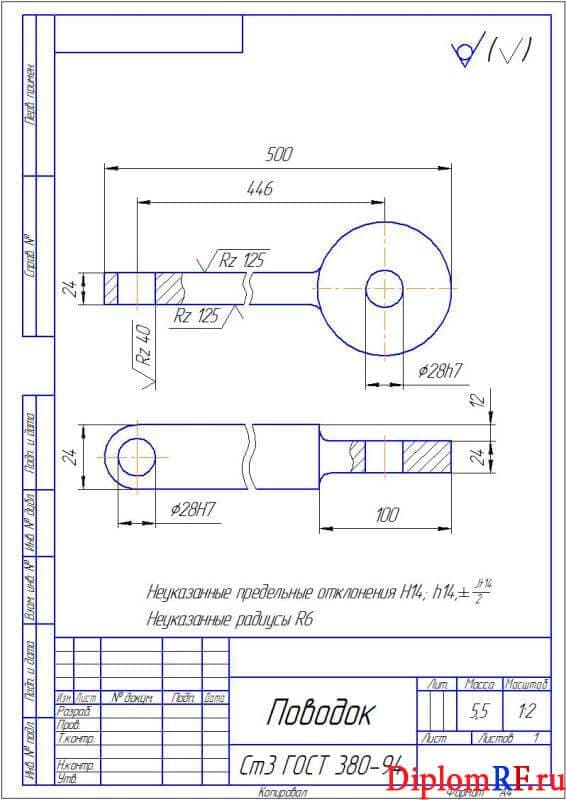

16. Поводок А4

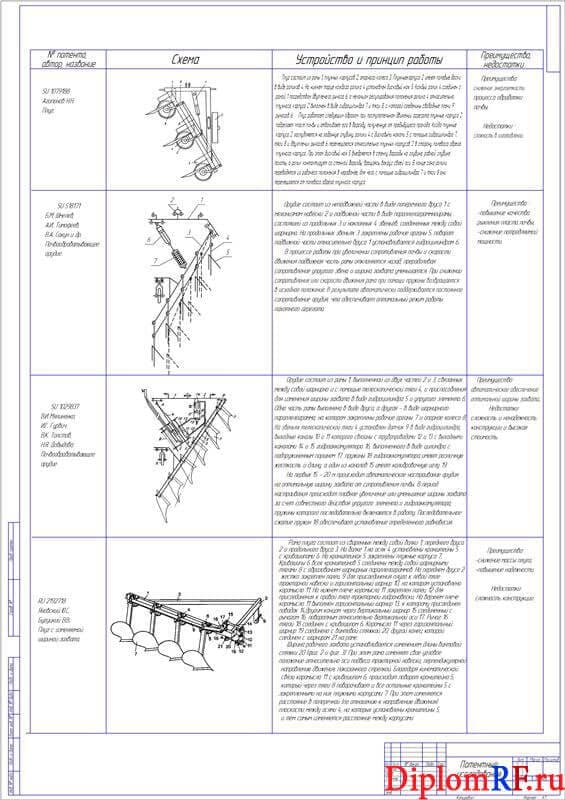

17. Плакат исследования патентного А1

Описание

В дипломной работе выполнена механизация возделывания культур зерновых на примере колхоза. Приведена характеристика хозяйства почвенно-климатическая, а именно: местоположение, состав предприятия, размер землепользования. Рассмотрена структура площадей посевных и проведена оценка урожайности. Дана характеристика парка машинно-тракторного. Для этого ознакомились с наличием тракторов, комбайнов и сельскохозяйственных машин, а также гаражами для автомобилей, ремонтной мастерской, складскими помещениями.

Во втором разделе представлены общие данные об пшенице озимой: дано определение, биологические особенности, приведены сорта, приведена краткая характеристика некоторых районированных сортов озимой пшеницы.
В части технологической описан производственный процесс производства сельскохозяйственной продукции полеводства. Разобрана технология возделывания пшеницы озимой – лущение стерни, внесение минеральных удобрений, вспашка зяби, снегозадержание, первая культивация пара, культивация пара с боронованием, предпосевная культивация, протравливание семян, посев, обработка против вредителей, опрыскивание посевов, уборка урожая прямым комбайнированием, сволакивание соломы, скирдование соломы. Произведено определение процесса технологического на основную обработку.

В части конструкторской ВКР проведено патентное исследование: почвообрабатывающее орудие и плуг. Описано устройство и работа плуга с изменяемой шириной захвата. Приведены расчеты конструкторские элементов рабочих плуга: расчет прочностной стяжки винтовой; расчет на изгиб коромысла и рычага; расчет на растяжение тяги; расчет на растяжение шарнирной тяги; расчет поводка на сжатие; расчет оси и шарниры на срез.
В разделе безопасность жизнедеятельности рассмотрена техника безопасности при подготовке к работе. Предложены мероприятия по улучшению условий и охраны труда, а конкретнее: техника безопасности при эксплуатации, при ремонте и обслуживании техническом, при постановке на хранение. Выполнены расчеты инженерные по безопасности труда. Рассмотрена защита среды окружающей.

В разделе показатели экономического проекта приведен расчет стоимости разработки конструкторской. Рассчитали затраты на: покупку материала, приобретение готовых деталей, доставку материалов и готовых деталей, заработную плату, оплату электроэнергии и накладные расходы. Все произведенные расчеты сведены в таблицы. Также выполнен расчет эффективности экономической технологии возделывания пшеницы озимой.

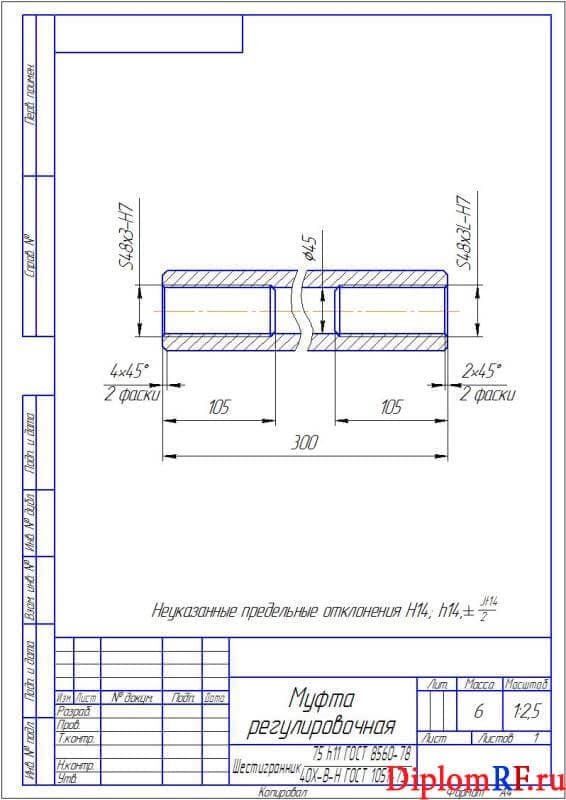

В графической части представлены следующие чертежи: плуга ПН-4-35/40, механизма поворота рамы плуга, карты операционно-технологической, схемы кинематической работы плуга, карты технологической, патентного исследования. Чертежи деталей: тяга с правой резьбой, тяга шарнирная, тяга, муфта регулировочная, стяжки винтовой, шарнир, пластина, рычаг, скоба, коромысло, поводок.
