Улучшение характеристик КамАЗ-4326 с модернизацией раздаточной коробки

Код: 01.01.02.02.16

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Эксплуатация, Грузовой, КАМАЗ-4326, Коробка, КамАЗ, Раздаточная коробка

Пояснительная записка (в программе Word) 113 с., 17 рис., 26 табл., 35 источников
Чертежи (в программе Компас) 11 листов
ВУЗ Уральский федеральный университет имени первого Президента России Б.Н.Ельцина
Спецификация 7 листов, 4 приложения

Содержание

Введение
1. Конструкторская часть
1.1 Обзор и анализ исходных данных и существующих решений
1.2 Обоснование и выбор принципиальных решений
1.3 Описание принципа работы проектируемой раздаточной коробки
1.4 Расчет эксплуатационных свойств автомобиля
1.4.1 Расчет потребной мощности двигателя
1.4.2 Построение внешней скоростной характеристики двигателя
1.4.3 Построение тягово-динамической характеристики
1.4.4 Расчет и построение экономической характеристики АТС
1.5 Расчет зубчатых колес
1.6 Расчет валов
1.7 Расчет подшипников
1.8 Расчет шлицевых соединений
1.9 Расчет межосевого дифференциала
2. Технологическая часть
2.1 Служебное назначение детали
2.Анализ материала детали
2.3 Классификация поверхностей детали по служебному назначению
2.4 Выбор и проектирование заготовки
2.5 Выбор технологических баз. План обработки
2.6 Обоснование выбора оборудования
2.7 Обоснование выбора режущего инструмента
2.8 Расчет промежуточных припусков табличным методом
2.9 Расчет и выбор режимов резания
2.10 Определение норм времени на операции
3. Безопасность жизнедеятельности
3.1. Введение
3.2. Безопасность труда
3.2.1. Характеристика рабочего места
3.2.2. Микроклимат
3.2.3. Запыленность
3.2.4. Производственное освещение
3.2.5. Электромагнитные поля и излучения
3.2.6. Шум
3.2.7. Электробезопасность
3.2.8. Правила безопасности при работе с компьютером
3.2.9 Эргономичность рабочего места
3.2.10 Напряженность трудового процесса
3.2.11 Загазованность воздуха
3.3. Чрезвычайные ситуации
3.3.1. Общие сведения по ЧС
3.3.2. Пожарная безопасность
3.3.3 Защита персонала при сейсмической активности
3.3.4 Защита персонала при грозе
3.4. Выводы
4. Экономическая часть
4.1 Расчет суммы капитальных вложений
4.2 Расчет текущих затрат и прогнозирование цены
4.3 Расчёт экономической эффективности
Заключение
Список использованных источников
Приложение А – Таблицы
Приложение Б – Спецификации к чертежам
Приложение В – Комплект технологической документации

Состав чертежей

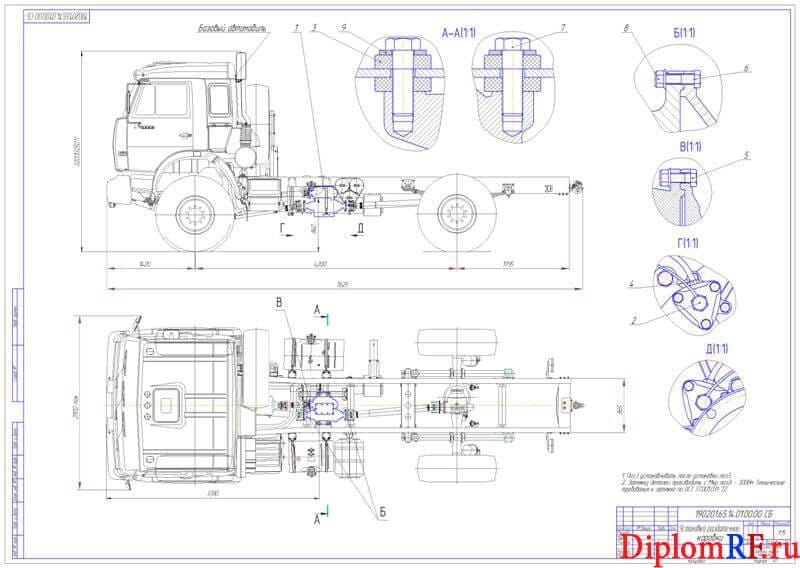

Чертёж общего вида КамАЗ4326 (формат А1)

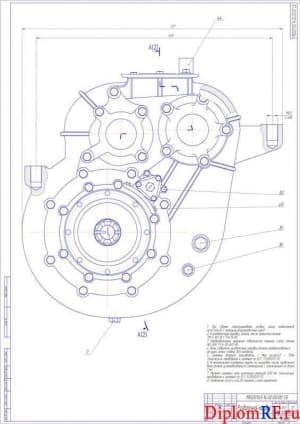

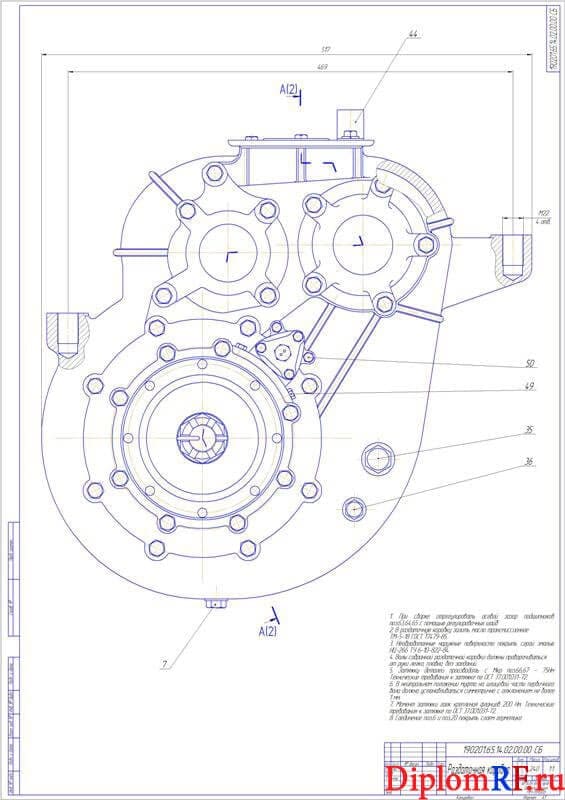

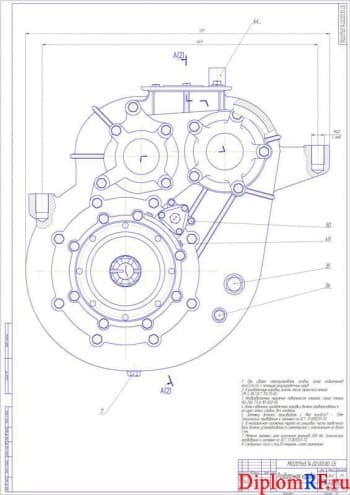

Сборочный чертеж раздаточной коробки (формат А1)

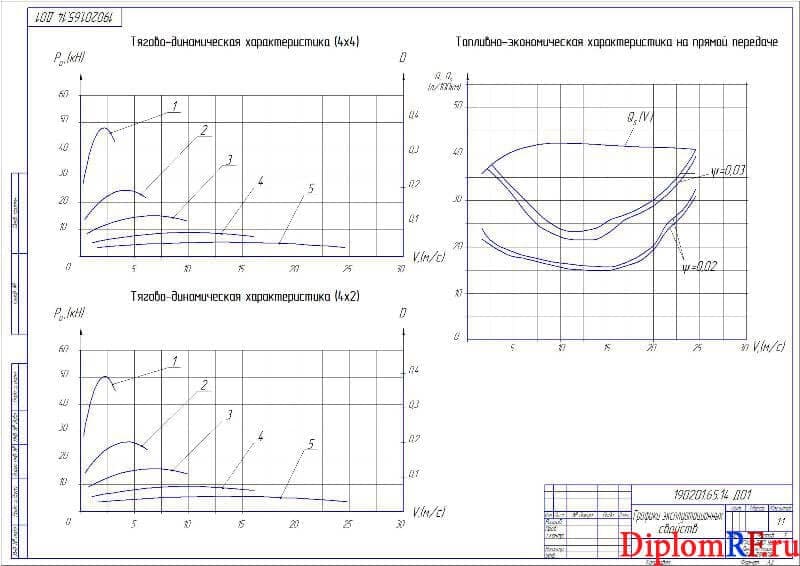

Графики эксплуатационных свойств (формат А2)

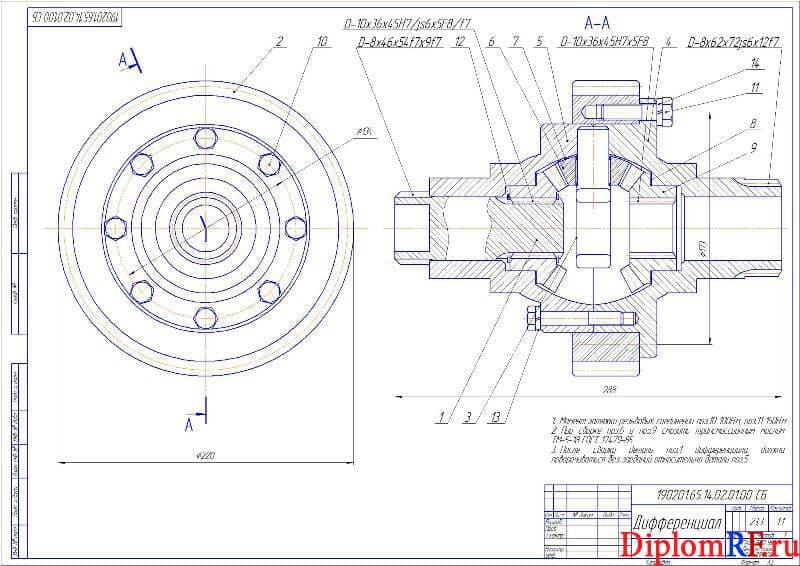

Чертёж сборочный дифференциала (формат А2)

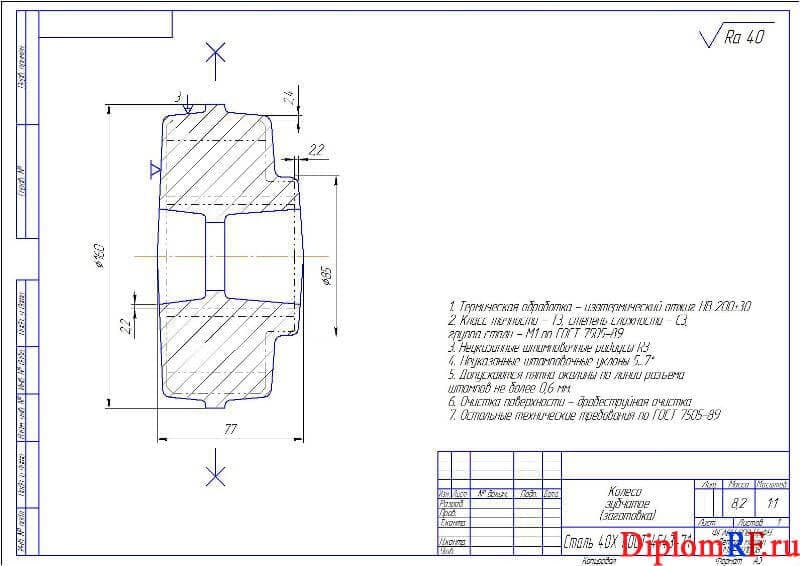

Заготовка колеса зубчатого (формат А3)

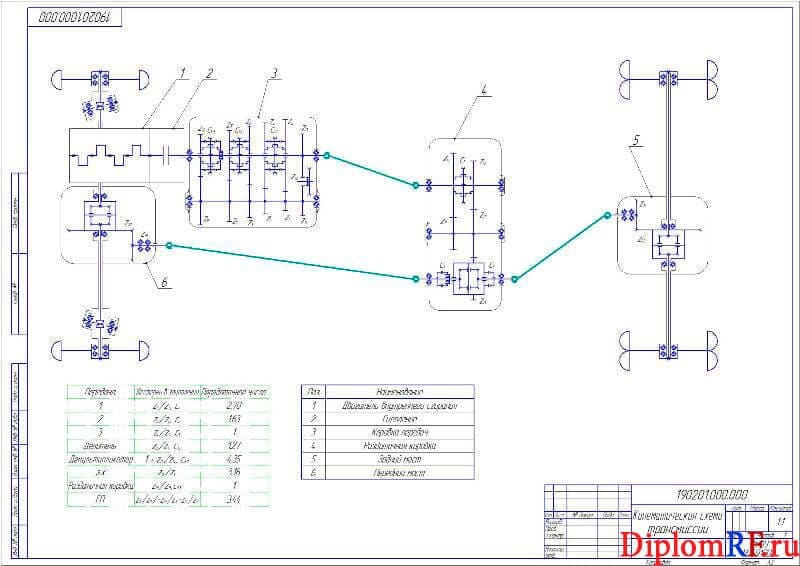

Схема кинематики трансмиссии (формат А2)

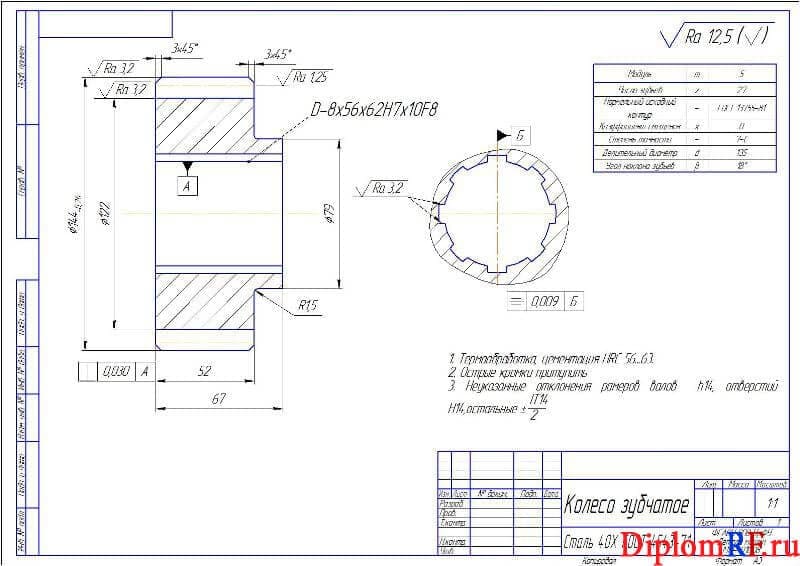

Рабочий чертеж детали колеса зубчатого (формат А3)

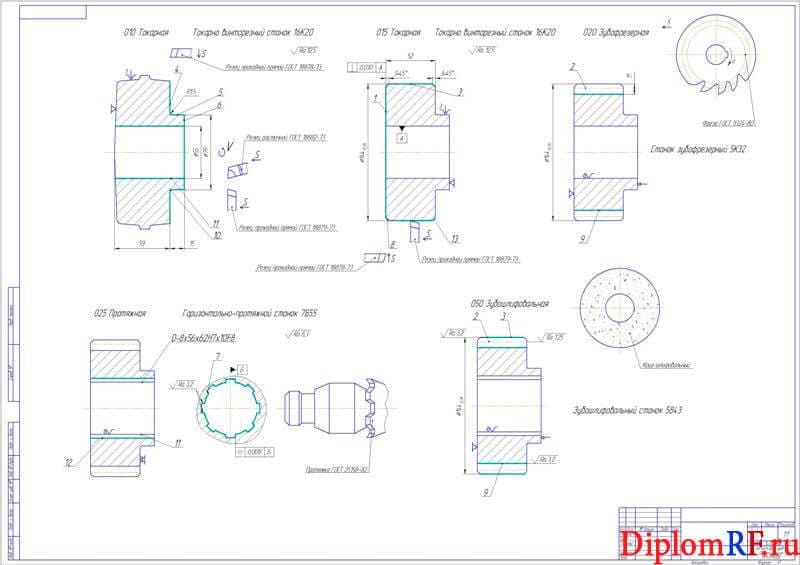

Эскизы операционных наладок (формат А1)

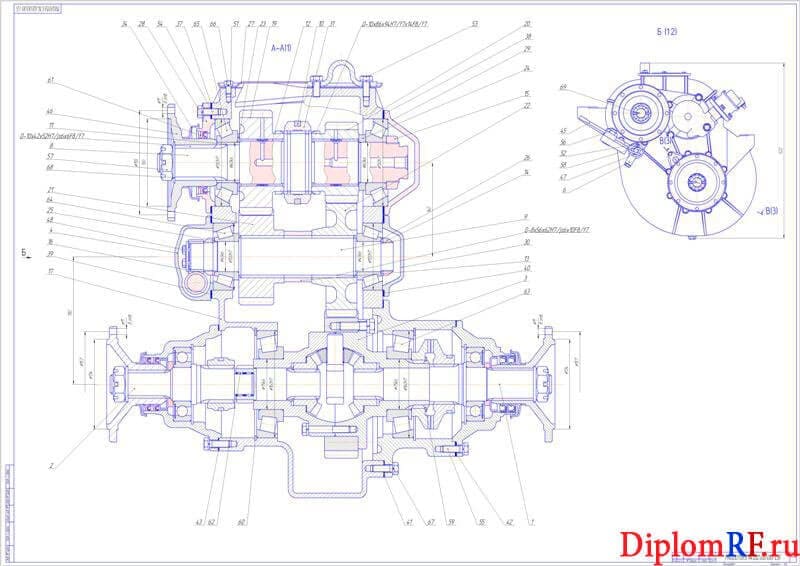

Чертёж разрезов раздаточной коробки (формат А1)

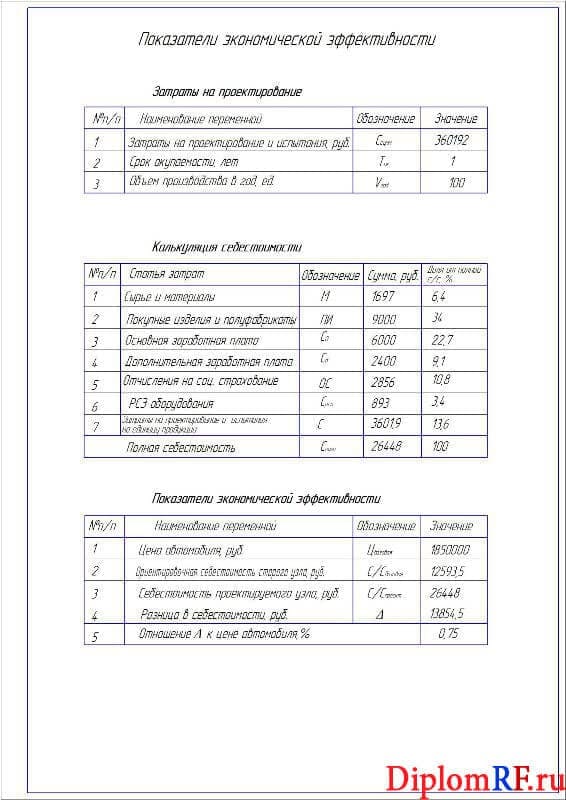

Показатели экономической эффективности (формат А2)

Описание

В дипломной работе разработан отключаемый передний привод, межосевой дифференциал с блокировкой автомобиля КамАЗ 4326. Выполнены расчеты узлов и деталей механизма.
В экономической части дипломного проекта выполнен расчет экономического эффекта от установки модернизированной конструкции. Рассмотрены вопросы безопасности труда рабочих.

Задачей является модернизация раздаточной коробки. В проекте разработано устройство для включения и выключения переднего моста, а также дифференциал с блокировкой. Если автомобиль работает без нагрузок и передвигается в основном по дорогам с асфальтобетонным покрытием, то передний мост включать нежелательно, т.к. при этом повышается расход топлива и увеличивается износ агрегатов трансмиссии. В раздаточной коробке имеется дополнительная понижающая передача, позво-ляющая значительно увеличить крутящий момент на колесах автомобиля. Это необходимо при движении автомобиля в трудных дорожных условиях.

В дипломе рассмотрена задача совершенствования конструкций автомобильного транспорта для доставки грузов по дорогам всех категорий.
В конструкторской части ВКР выполнен обзор и анализ существующих раздаточных коробок. Выполнено обоснование проектного решения модернизации раздаточной коробки для автомобиля КамАЗ 4326. Описан принцип работы проектируемой раздаточной коробки. В ходе расчёта эксплуатационных свойств автомобиля рассчитана потребная мощность двигателя. Построены внешняя скоростная, тягово-динамическая и экономическая характеристики двигателя.

Выполнен расчёт цилиндрической зубчатой передачи, включающий в себя определение параметров передачи и проверочный расчёт на выносливость. В ходе проверочного расчёта валов на усталостную прочность выполнены: расчёт промежуточного вала на пониженной передаче, расчёт сил и моментов, действующих на корпус дифференциала, расчёт валов привода переднего и заднего мостов. Приведены расчётные схемы и эпюры изгибающих моментов. Выполнен расчёт подшипников. Рассчитаны шлицевые соединения. Произведён расчёт межосевого дифференциала.

В технологической части рассмотрено служебное назначение детали
“Зубчатое колесо“, выполнен анализ материала детали, представлена таблица классификации поверхностей детали по служебному назначению. Выполнен выбор и проектирование заготовки. Разработаны схемы базирования, составлен технологический маршрут обработки детали. Представлены таблицы выбранного оборудования и инструмента. Рассчитаны припуски на обработку поверхностей колеса зубчатого. Рассчитаны и выбраны режимы резания. Определены нормы времени на операции.

В разделе безопасности жизнедеятельности выпускной квалификационной работы выполнено описание рабочего места инженера – конструктора. Рассмотрены требования к микроклимату производственного помещения, освещённости, эргономичности, электробезопасности, уровню электромагнитных излучений, шуму, загазованности. Изучены правила безопасности при работе с компьютером. Представлена таблица оценки условий труда по напряжённости трудового процесса. Рассмотрены требования защиты при чрезвычайных ситуациях: радиационной опасности, возникновении пожара, сейсмической активности, грозе.

В экономической части для определения экономической эффективности проекта выполнено сравнение базовой модели раздаточной коробки грузового автомобиля КамАЗ 4326 и проектной разработки. Рассчитаны суммы капитальных вложений и текущие затраты. Представлены таблицы проектной себестоимости конструктивного элемента и показателей экономической эффективности внедрения новой конструкции.

Дополнительные материалы:

приложен титульный лист комплекта документов на серийный технологический процесс механической обработки на 1листе в Word; приложены 5файлов операционных карт на 7листах в Word; приложена карта эскизов колеса зубчатого на 5листах в Word; приложена маршрутная карта на 2листах в Word.
