Пояснительная записка (в программе Word): 119 страниц, 27 рис., 38 таблиц, 29 литературных источников
Дополнительные материалы: аннотация к дипломному проекту на 1 листе
Чертежи (в программе): Компас 3D v, 9 листов
ВУЗ: КГУ ЭТМ
Спецификация - 3 листа
Описание
В проекте выполнена разработка системы электроснабжения предприятия по производству строительных материалов.

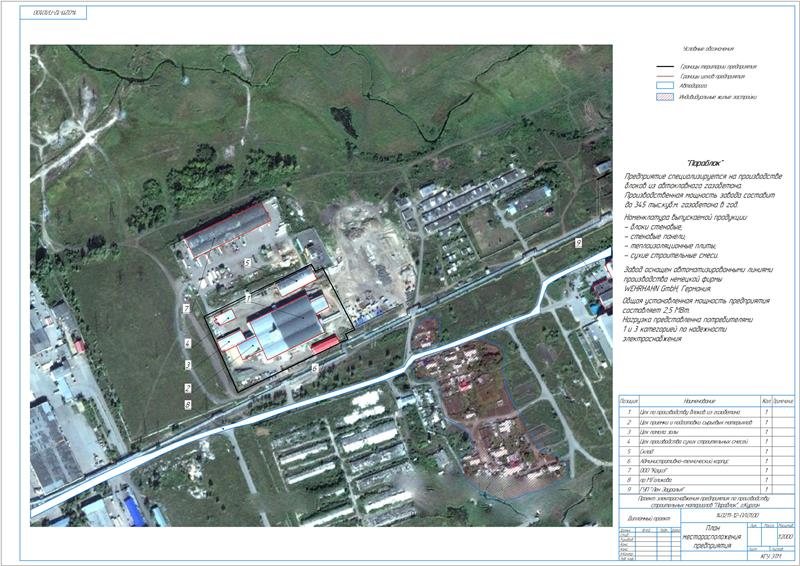

Выполнено обоснование проекта. Предприятия специализируется на производстве изделий из автоклавного ячеистого газобетона: стеновых блоков и панелей, теплоизоляционных плит, сухих строительных смесей, на автоматизированной линии. Производство включает четыре цеха: приемки и подготовки сырья, помола золы, производства блоков из газобетона, производства сухих строительных смесей.

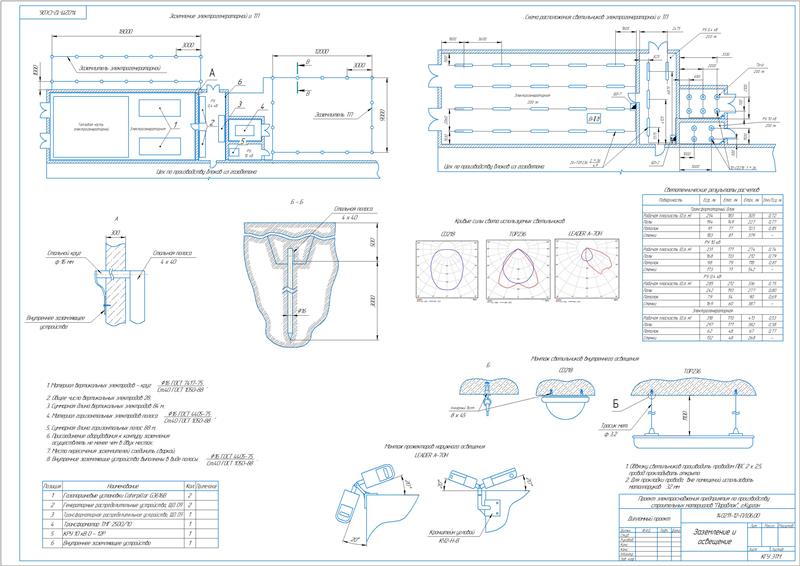

Произведен расчет электрических нагрузок предприятия. В качестве подробно рассчитываемого цеха принят цех по производству блоков из газобетона №1. Определено количество электроприемников – 52, общая установленная мощность 1185 кВт. Выполнены аналогичные расчет электрических нагрузок по цехам. В ходе расчета осветительной нагрузки определено необходимое значение освещенности, равное 280 лк и показатели мощности осветительной нагрузки для цехов. Приведен расчет картограммы электрических нагрузок.

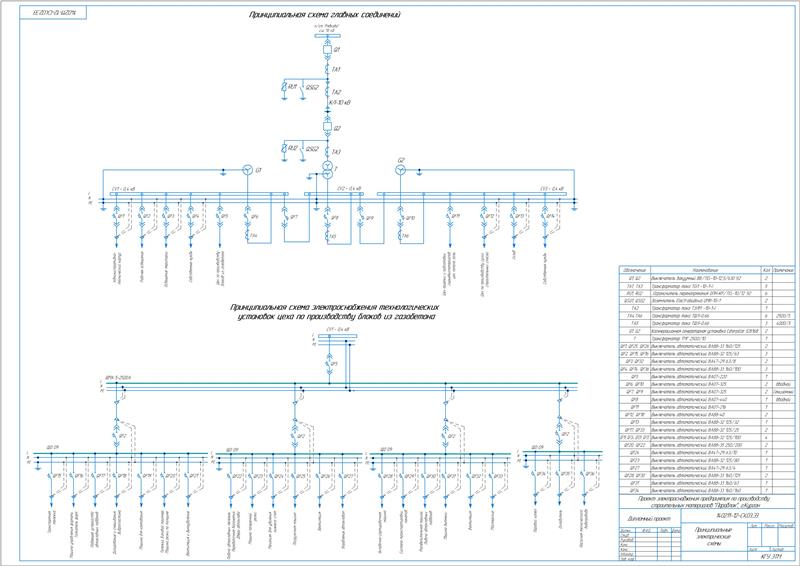

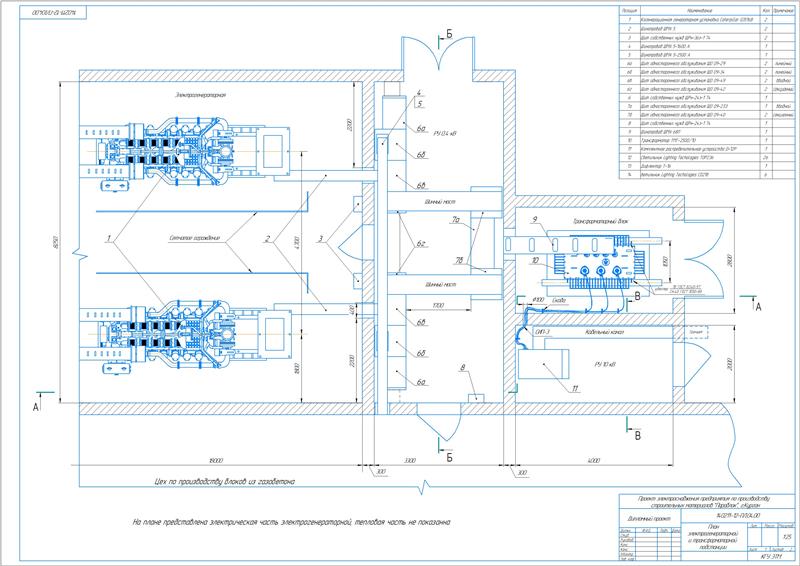

Описано распределение электроэнергии. Схема главных соединений. На предприятии выполнена установка КГУ на базе газопоршневого двигателя. Для электроснабжения потребителей I и II категории приняты два независимые взаиморезервируемые источника питания.

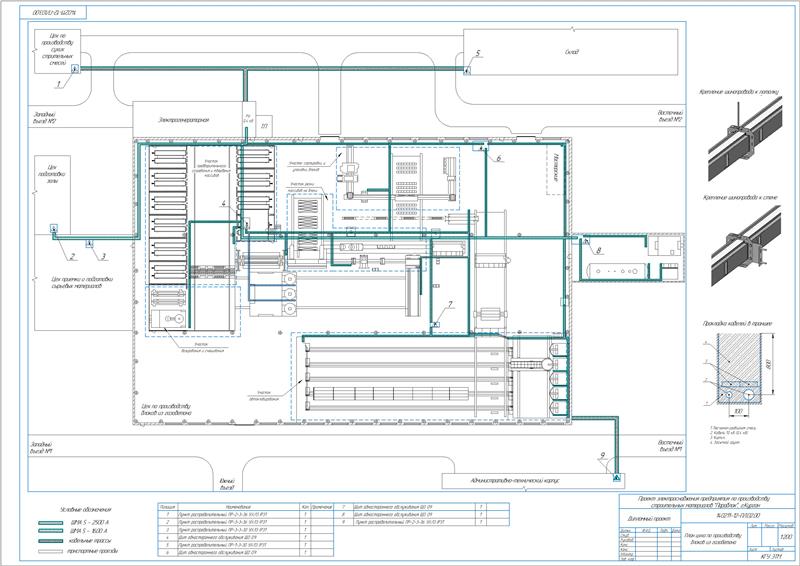

Схема распределительных сетей – смешанная. Питание электроприемников цехов, которые прилегают к электрогенераторной, обеспечивается посредством магистральных шинопроводов ШМА 5. Питание отдельно стоящих цехов - при помощи кабельных линий.

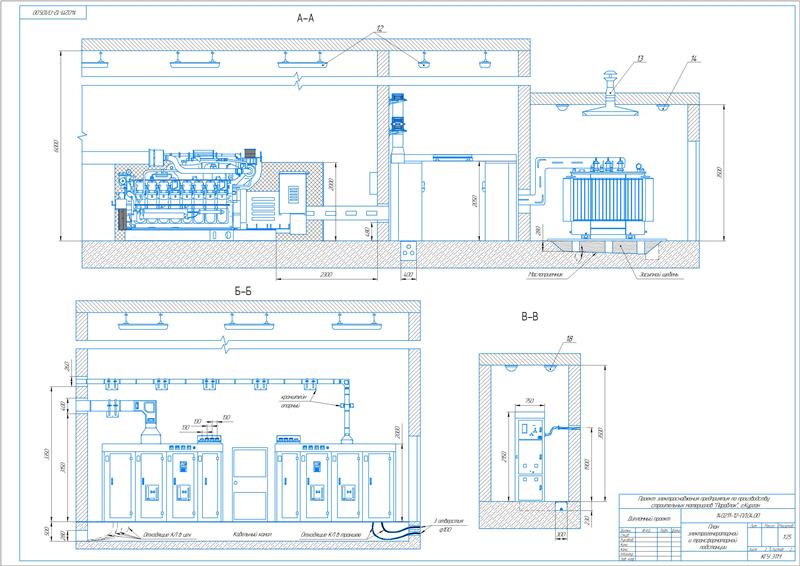

Сделан выбор генераторных установок. Определена величина резервной мощности, равная 1141 кВт. Принята газопоршневая когенерационная электрогенераторная установка G3516В с генератором SR4B. Выбран трансформатор ТМГ – 2500/10, определено сечение кабелей и шинопроводов. Проведена проверка электрической сети на потери напряжения с расчетом суммарной потери напряжения от РУ 0,4 кВ до зажимов парового котла, равной 5,46 В. В качестве коммутационно–защитных аппаратов применены автоматические выключатели моделей ВА07, ВА88, ВА47-29.
Выполнен выбор основного оборудования. Выключатель является основным аппаратом в электроустановках. С его помощью выполняется отключение и включение в цепи в режимах: длительной нагрузки, перегрузки, короткого замыкания, холостого хода. В качестве вводного выключателя генератора принят автоматический выключатель типа IEК ВА07–325, для трансформаторной подстанции - ВА07– 440, в качестве секционного - ВА07 – 325.
Приняты сечения жестких шин 2(100×8)Al и (100×10)Cu. Для соединения генераторных установок с распределительными устройствами выбран шинопровод ШМА 5 2500А. Для соединения трансформатора с распределительным устройством - ШМА 68П 4000А.
В качестве трансформатора тока принят ТШЛ-0,66 У2 с классом точности 0,2S.
Произведен расчет токов короткого замыкания. В ходе расчет тока КЗ цепи генератора определены параметры:
Вид КЗ |
Максимальные значения тока КЗ, кА |
Минимальные значения тока КЗ, кА |
|||
Периодическая составляющая тока КЗ |
Ударный ток |
Периодическая составляющая тока КЗ |
Периодическая составляющая тока КЗ для произв.момента времени |
Ударный ток |
|
К(3) |
13,9 |
37,5 |
9,6 |
5,88 |
13,7 |
Аналогичный расчет произведен для цепи трансформатора. Выполнена проверка выбранного оборудования по условию КЗ.
Приведен расчет внешнего электроснабжения. Для кабельной линии принят кабель марки АПВБПГ 3×90/21 с прокладкой его в траншее. Для РУ 10 кВ выбраны: вакуумный выключатель ВB/TEL -10-12,5/630 У2, трансформаторы тока ТОЛ -10-I У2, ограничители перенапряжения ОПН-KP/TEL-10/12 УХЛ2.
Выполнено определение нагрузки собственных нужд. Потребителями собственных нужд являются: вентиляция ЗРУ, наружное освещение и освещение генераторной, ремонт-розеточные сети и прочее. Определена общая мощность потребления электрогенераторной 118 кВт, трансформаторной подстанции 1,56 кВт.

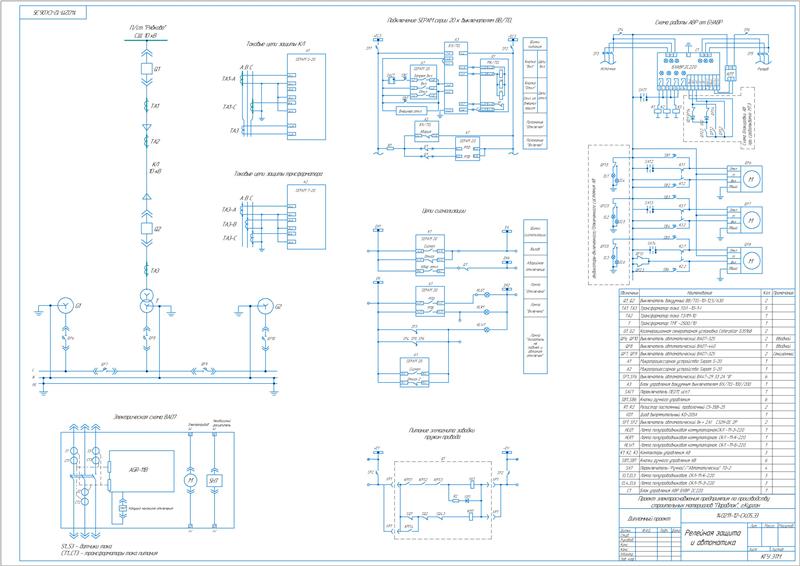

Проведен выбор релейной защиты и автоматики. В качестве защиты генераторов применены автоматические выключатели ВА07 – 325, имеющие типы защит: от перегрузки, МТЗ, токовая отсечка. При расчете уставок МТЗ генератора определен коэффициент чувствительности защиты, равный 1,57, время срабатывания 0,33 с, защиты от перегрузок – ток уставки 2500 А, выдержка времени 0,63 с. Защита трансформатора обеспечивается посредством устройства микропроцессорной защиты «SEPAM T–20». Рассчитаны параметры защиты питающей кабельной линии и приведен расчет уставок АВР.

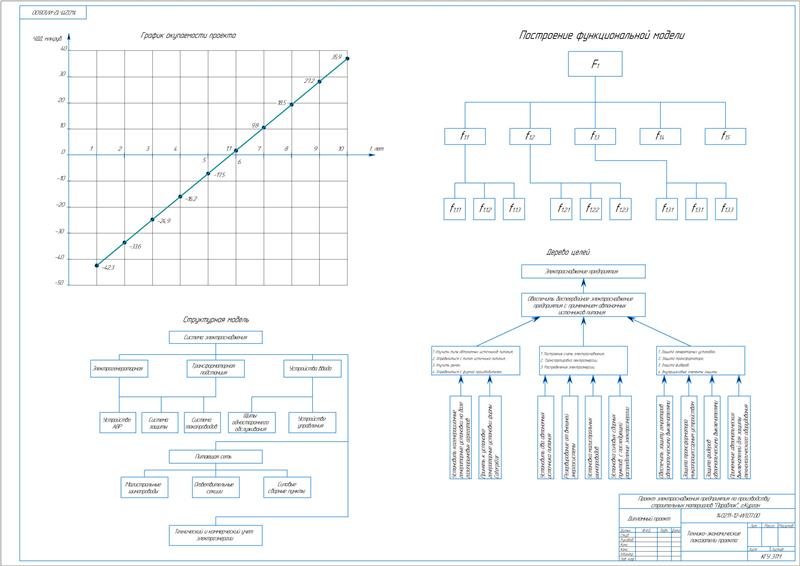

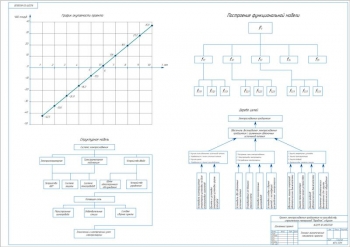

Разработаны мероприятия по безопасности жизнедеятельности и экологичности проекта. Составлена организационно-экономическая часть с вычислением инвестиций в сумме 11860 тыс.руб и срока окупаемости 5,8 года. По результатам установлено, что применение когенерационных генераторных установок экономически выгодно.

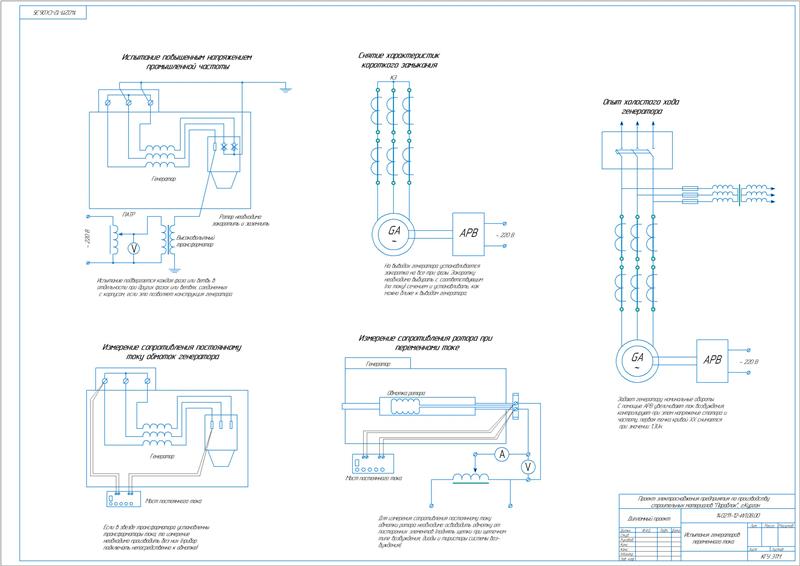

Описан процесс испытания генераторов переменного тока с целью проверки состояния изоляции и выявления образующихся в ней дефектов. Проводятся испытания статора, ротора и БВУ. Испытания проводятся методами: повышенного выпрямленного напряжения и повышенного напряжения промышленной частоты. Проводятся измерения - сопротивления обмотки ротора переменному току промышленной частоты, воздушного зазора между сталью ротора и статора. Определен порядок проведения исследований.
В дипломной работе разработана система электроснабжения предприятия по производству строительных материалов, выполняемого от автономных источников питания – когенерационных генераторных установок Caterpillar с резервированием от внешней энергосистемы. Резервным источником служит трансформатор типа ТМГ – 1600/10.
