Проектирование схемы электроснабжения кабельного завода

Описание

В проекте выполнена разработка системы электроснабжения кабельного завода. Дана         характеристика среды производственных помещений кабельного завода

Произведены расчетные нагрузки цехов на шинах цеховых ТП. Электроприемники завода относятся к первой группе рассредоточенных потребителей. Ко второй группе относятся электродвигатели в заготовительном цехе и цехе каландров.

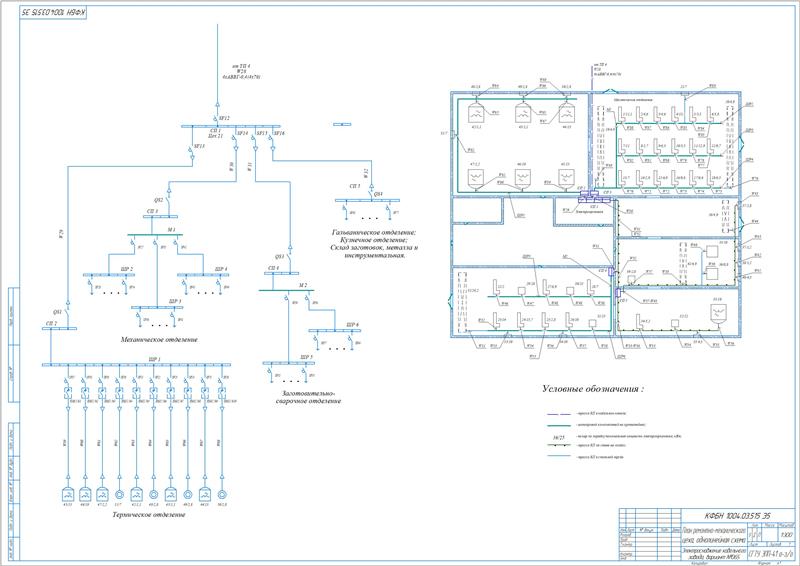

В ходе определения расчетной нагрузки ремонтно-механического цеха вычислены значения:

Аналогичные расчеты произведены для остальных цехов завода.

Произведен расчет нагрузки осветительных установок с определением значений по заводу: установленная 911,47 кВт, активная - 737,68 кВт, реактивная - 336,52 квар.

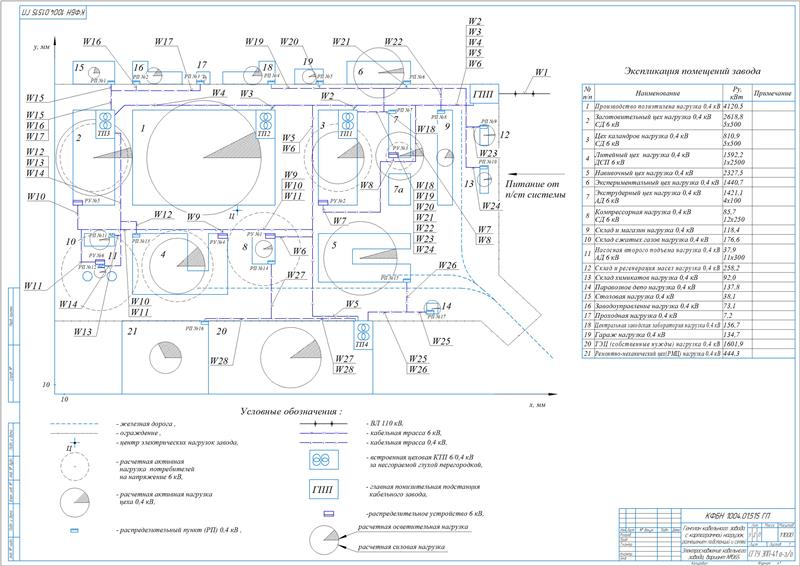

1. Составлена картограмма и выполнено определение центра электрических нагрузок.
2. Произведен выбор силовых трансформаторов цеховых ТП. По бесперебойности электроснабжения электроприемники предприятия относятся к потребителям I, II, III категории. Все цеховые ТП выполнены с двумя рабочими трансформаторами. Предусмотрена их раздельная работа с АВР на шинах 0,4 кВ.
3. Рассчитана плотность нагрузки 0,4 кВ , равная 11079,49 кВА, 6,0 кВ - равна 13049,75 кВА. При количестве цехов, которое равно 21, приняты четыре двухтрансформаторных ТП, мощностью 2×1600 кВА.
4. ТП размещены в цехах, имеющих наибольшую нагрузку. Расстановка произведена таким образом, при котором трансформаторы загружены с учётом принятого коэффициента загрузки на свою номинальную мощность. Электроснабжение ТП1, ТП2 и ТП3 выполнено по схеме двойной сквозной магистрали, ТП4 – блочной радиальной двухцепной схеме питания.
5. Рассмотрена компенсация реактивной мощности на шинах 0,4 кВ цеховых ТП.
6. Рассчитана наибольшая реактивная мощность 815,22 квар и минимально необходимая компенсирующих устройств, равная 191,79 квар. К установке на ТП1 принята одна конденсаторная установка КРМ-0,4-200-15 У3. Рассчитан коэффициент загрузки в нормальном режиме, равный 0,7.

Выполнен расчет нагрузок на шинах НН ГПП. Вычислены потери мощности в трансформаторах ТП 21,47 кВт м 126,08 квар. Сделаны аналогичные расчеты показателей для остальных ТП. Составлен баланс реактивной мощности. Установлено, что для поддержания баланса имеющихся средств компенсации достаточно.  Выполнено суммирование нагрузок на шинах НН ГПП. Определена полная расчетная мощность 22094,3 кВА и расчетный ток 2126 А.

Сделан приближенный выбор основных параметров СЭС завода. Рассчитано напряжение внешнего электроснабжения, равное 59,78 кВ. К установке на ГПП приняты два трансформатора модели ТДНС-16000/35. Для выбора воздушной линии 110/35 определено экономическое сечение кабеля, равное 105,42 мм². Принят провод АС 95/16 и АС 330/27. В качестве кабелей внутреннего электроснабжения, напряжением 6 кВ, применены АСБ(3×150).

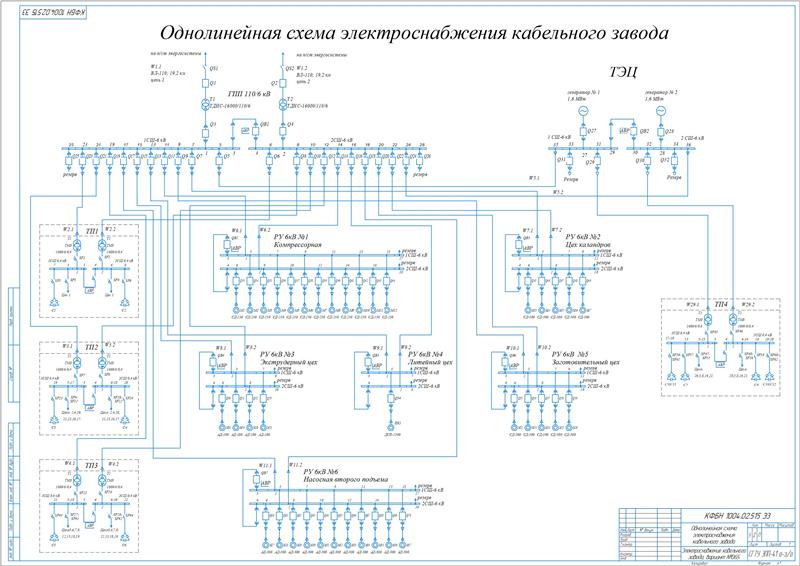

Приведено краткое описание принятой схемы электроснабжения завода. Электроснабжение завода обеспечивается от двух источников мини-ТЭЦ и подстанции энергосистемы. Приняты цеховые ТП – двухтрансформаторные с агрегатами типа ТМЗ с вторичным напряжением 0,4 кВ. Режим работы - раздельный. На шинах 0,4 кВ предусмотрен секционный автомат с устройством АВР. Питание ТП выполнено по радиальной схеме. Питание приемников электроэнергии корпусов осуществляется по кабельным линиям 0,4 кВ от шин ТП ближайших цехов.

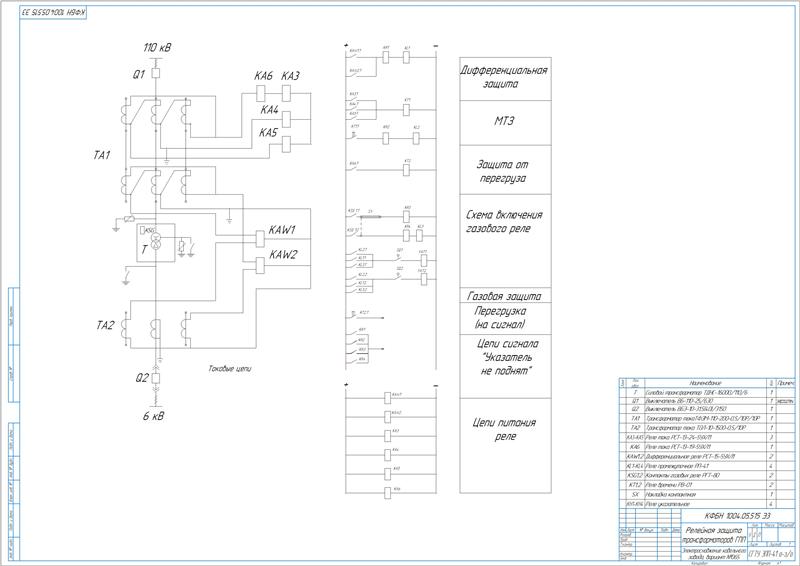

Произведен расчет токов короткого замыкания на шинах ВН и НН с определением апериодической составляющей токов КЗ и ударного тока.

Проведен выбор основного оборудования. Приняты вакуумные выключатели модели ВБЭ-10-31,5(40)/ 630-3150 УХЛ2, оснащенные электромагнитным приводом, ВБЭ-10-20/630, автоматический выключатель типа Э25.

Описаны статические тиристорные компенсаторы реактивной мощности для дуговых сталеплавильных печей. Посредством статических компенсаторов обеспечивается компенсация средней реактивной мощности нагрузки. Схемная конфигурация СТК выполнена из фильтрокомпенсирующих цепей (ФКЦ), которые постоянно подключены к шинам электропечной нагрузки или коммутируемые выключателями. За счет системы автоматического управления СТК обеспечивается быстрая компенсация реактивной мощности нагрузки и поддержание регулируемого параметра в соответствии с заданной уставкой, выполняется защита оборудования СТК, контроль и сигнализация отказов.

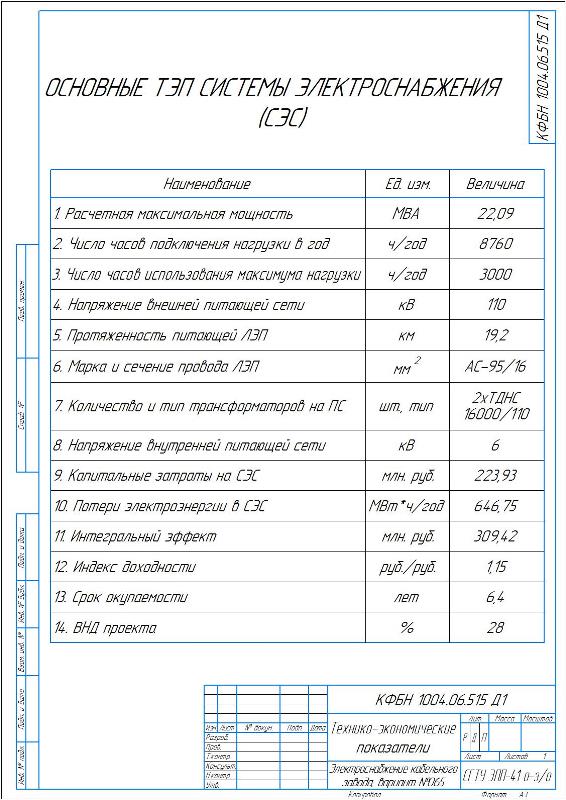

 Выполнены технико-экономические расчеты по выбору напряжения внешнего электроснабжения по двум вариантам. Принят вариант № 2. Рассчитаны показатели: напряжение 110/6 кВ, капиталовложения 223,93 млн.руб, потери эл.энергии 646,75 МВт×ч, индекс доходности 1,15, срок окупаемости 6,4 лет.

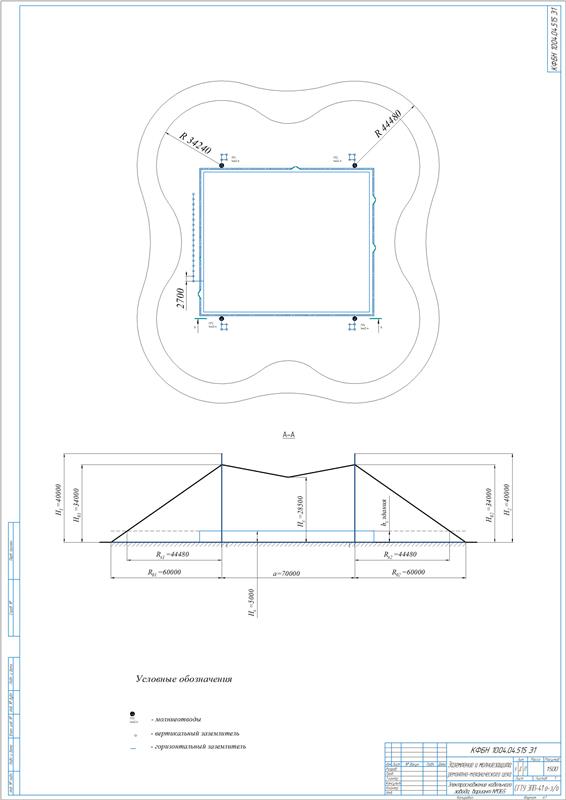

Разработан раздел по безопасности жизнедеятельности

В дипломной работе спроектирована система электроснабжения кабельного завода, имеющая внешнее напряжение 110 кВ и внутреннее - 6 кВ.
