Пояснительная записка (в программе Word): 103 страницы, 20 рис., 51 таблица, 21 литературный источник
Дополнительные материалы: рецензия на дипломную работу, направление на защиту, отзыв на работу, доклад на 2 листах, задание, аннотация

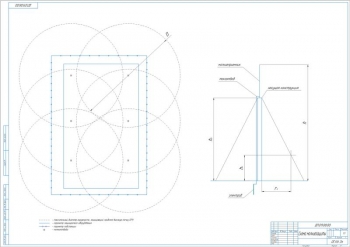

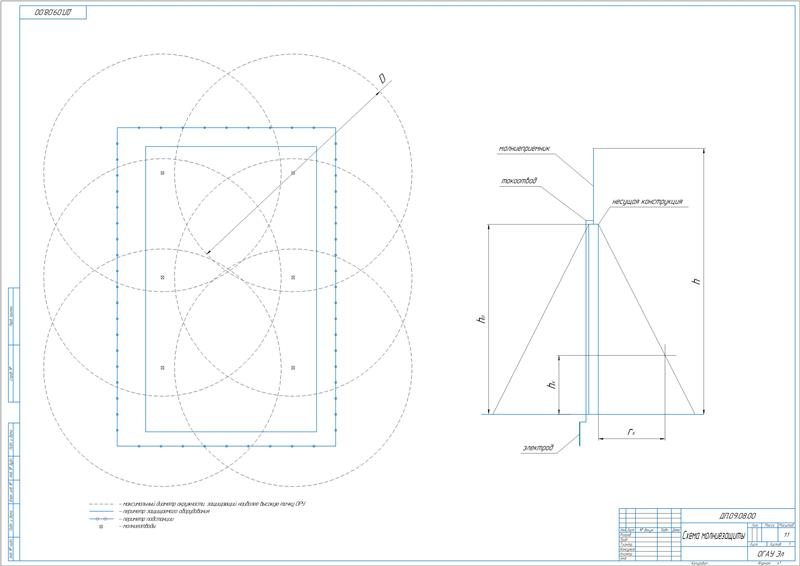

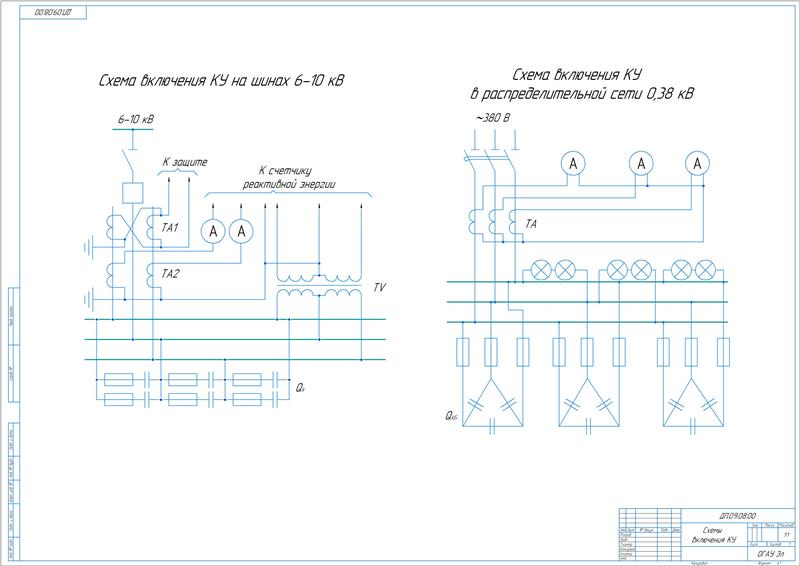

Чертежи (в программе): Компас 3D v, 9 листов
ВУЗ: ОГАУ
Спецификация - на чертежах
Описание

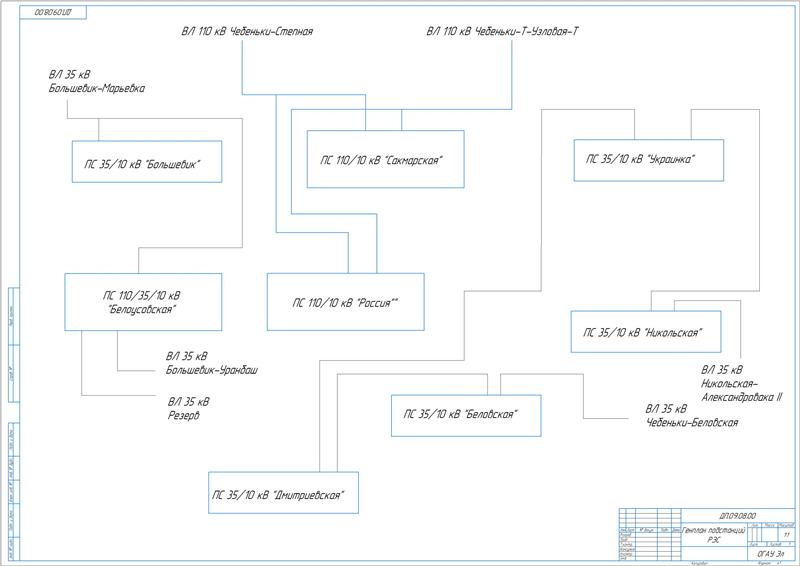

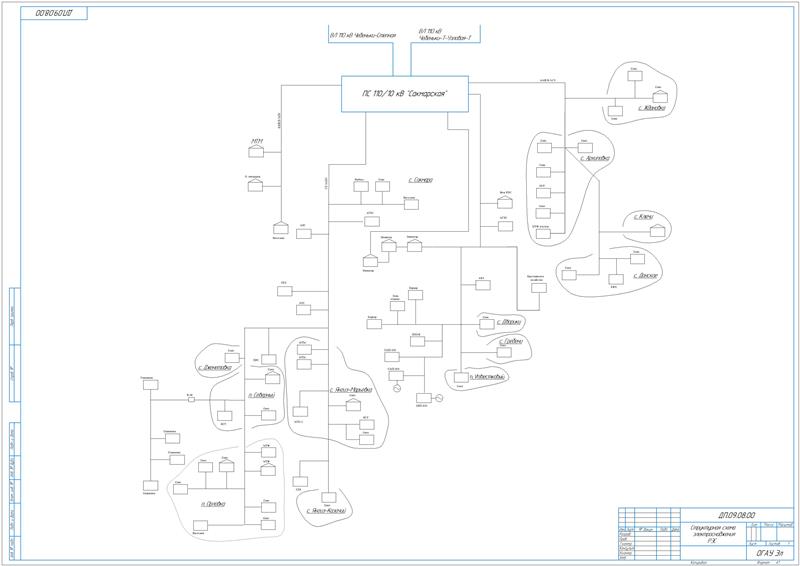

В проекте разработана система электроснабжения потребителей первой, второй, третьей категории.
- Выполнен расчет годового потребления электроэнергии. Рассчитано суммарное число часов за год 8760 ч, годовое потребление 119,051 МВт/ч, расход электроэнергии в сутки 366,6 МВ/ч, полная мощность подстанции 25,543 МВ×А.
- Сделан выбор типа, числа и мощности силовых трансформаторов. Принят трансформатор ТРДН-25-110/10: номинальная нагрузка 25 МВ×А, напряжение обмотки ВН 115 кВ, НН 10,5 кВ.

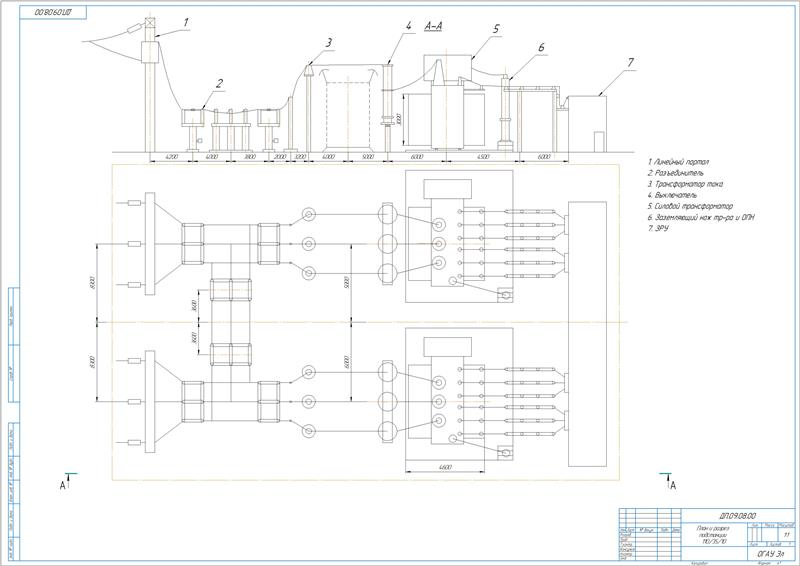

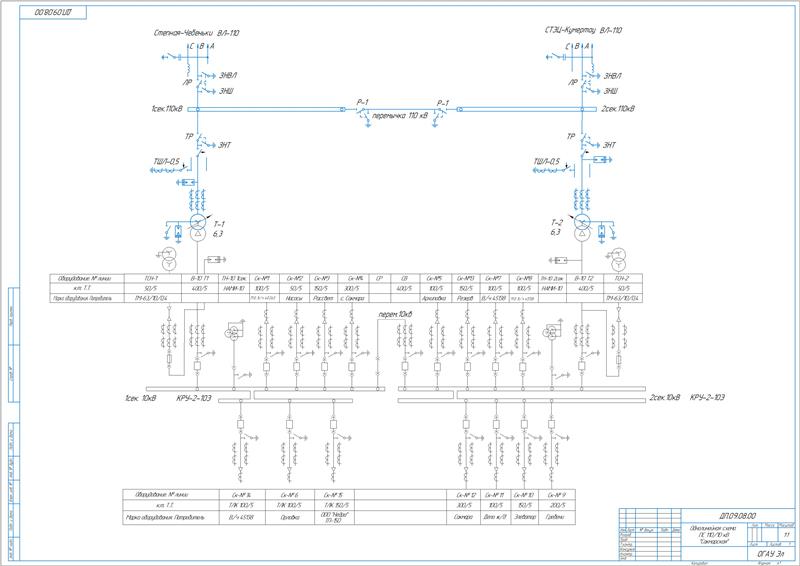

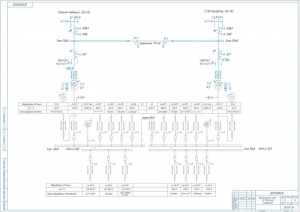

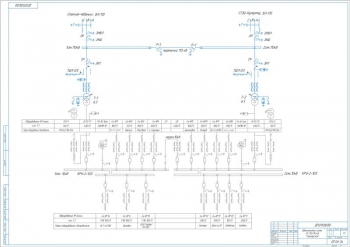

- Произведен выбор главной схемы электрических соединений. Принята схема № 110-4. Два блока с отделителями и неавтоматической перемычкой со стороны линий.
Приведен расчет токов короткого замыкания.
В ходе расчета точки короткого замыкания К-1 определены значения:
№ |
Наименование |
Значение |
1 |
Базисный ток |
0,502 кА |
2 |
Токи для 2-х моментов времени: |
|
- |
Для 0 |
1,69 |
- |
Для ¥ |
1,66 |
3 |
Ударный ток короткого замыкания |
2,164 кА |
4 |
Мощность короткого замыкания |
169 МВ×А |
Аналогичный расчет произведен для точки К-2. Вычислена продолжительность короткого замыкания и тепловой импульс для отходящих линий, равная 0,12 с и 5,038 кА2×с, для секционного выключателя 0,42 с 13,927 кА2×с, для ячейки ввода 0,72 с 22,817 кА2×с, для стороны ВН 1,02 с и 0,77 кА2×с.
- Сделан выбор и проверка оборудования на стороне ВН. При выборе и проверке питающей линии определено ее сечение 70 мм2, рабочий ток 67,034 А и аварийный 134,069 А. В ходе проверки многопроволочных проводов на коронирование рассчитано максимальное значение критической напряженности 33,312, напряженность электрического поля 19,363 кВ/см. Принято: разъединитель РНДЗ – 1 – 110/630 с приводом ПДН – 220Т, отделитель ОДЗ – 110/1000 УХЛ1 с приводом ПРО – 1У1, короткозамыкатель КЗ – 110УХЛ1 с приводом ПРК – 1У1, ограничитель перенапряжений ОПН – 110У1, высокочастотный заградитель ВЗ – 600 – 0.25, заземлитель нейтрали ЗОН - 110 с приводом ПРН - 11У1, трансформатор тока, встроенный в силовой трансформатор ТВТ110 – I – 300/5, изоляторы типа ПС – 6А.

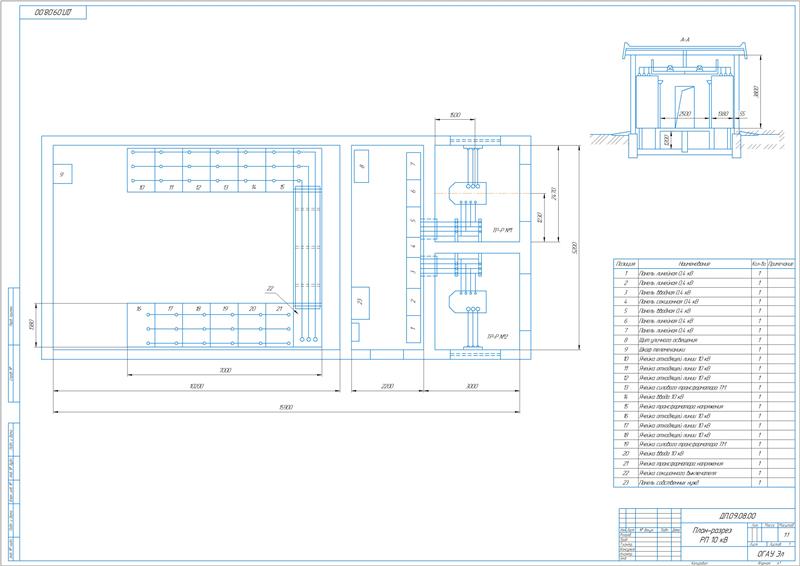

- Проведен выбор и проверка оборудования на стороне НН, в ходе которых принят: КРУ серии D – 12Р, сечением 400/22 мм2, выключатель типа ВВ/TEL-10 – 20/1600У2 и ВВ/TEL – 10, алюминиевые шины 60 х 10, трансформатор внутренней установки типа НТМИ – 10. В качестве отходящей линии применены кабельные линии. Выбраны изоляторы: опорно-стержневой типа С4 – 80 I УХЛ, проходной для наружно внутренней установки ИП – 10/630 – 750УХЛ1.
- Разработан спецвопрос, в котором проведено исследование схем работы автоматического управления дугогасящего реактора.
В сетях 6-35 кВ, которые работают в режиме резонанснозаземленной или изолированной нейтрали, внутренние перенапряжения являются причиной возникновения аварий. За счет заземления нейтралей через дугогасящие реакторы компенсируются емкостные токи в месте замыкания и снижаются величины перенапряжений.
На подстанции установлен резистор модели РЗ-2000-17-10б, включающий в состав элементы, представленные резистивными пластинами, помещенными в кожух с диэлектрической теплопроводной прокладкой, установленной между кожухом и пластиной. Соединение элементов выполнено последовательно, с ориентирование по вертикали, с закреплением на раме. Изоляция пластин от металлического корпуса выполнена изолирующими прокладками. В составе металлического герметичного корпуса предусмотрено устройство для выравнивания давления внутри тела резистивного элемента. На дугогасящих реакторах имеется автоматическое управление. Через них компенсируются емкостные токи в месте замыкания и снижаются величины перенапряжений.

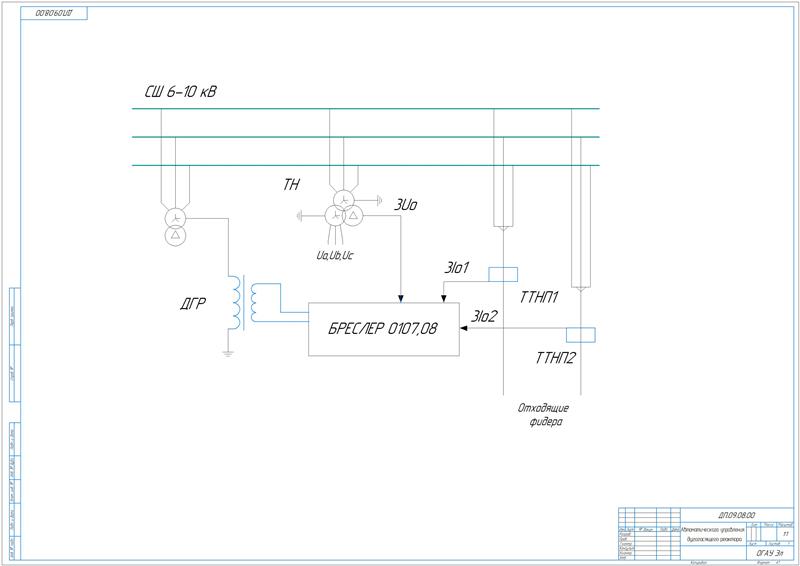

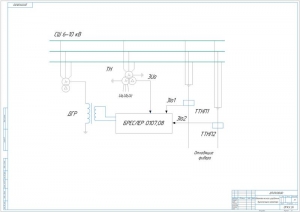

На подстанции предусмотрено заземление нейтрали комбинированного типа с применением микропроцессорного цифрового шкафа автоматики и управления дугогасящими реакторами модели «БРЕСЛЕР-0107.060». Он обеспечивает автоматическую настройку КНП сети на заданный режим компенсации и определение емкостного тока в компенсированных сетях 6 – 35 кВ. Принцип работы устройства автоматики, которая расположена в шкафу, заключен в определении частоты собственных колебаний контура нулевой последовательности сети.
В составе подстанции имеется секции в количестве двух, которые запитаны от отдельных силовых трансформаторов. Заземление нейтралей присоединительных трансформаторов комбинированного типа. В каждой секции выполнена установка по одному плунжерному реактору модели РЗДПОМ-480/10 У1 и высокоомному резистору модели РЗ 2000-17-10.
Для исследования причин возникновения кратковременных изменений напряжения в нейтрали выполнено моделирование в среде Matlab 3-х фазной сети.

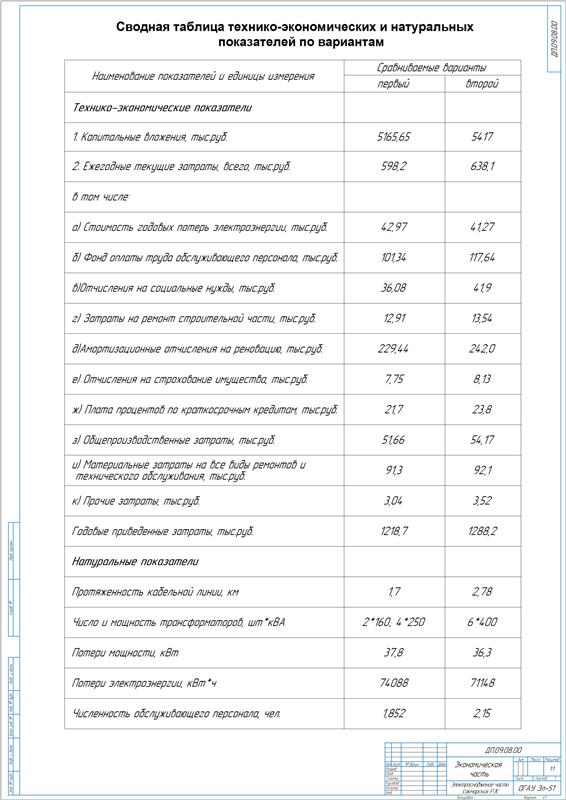

Выполнен расчет себестоимости трансформации 1 кВт×часа электроэнергии на подстанции 110/10 кВ, равной 0,055 руб/кВт×ч.
Разработан раздел по охране труда и технике безопасности. В работе выполнен проект по электроснабжению потребителей первой, второй, третьей категории с исследование схем работы автоматического управления ДГР.
