Проект районной понизительной подстанции для электроснабжения

Описание

В работе выполнено проектирование районной понизительной подстанции для электроснабжения потребителей.

Приведена краткая характеристика объекта. Подстанция обеспечивает питание потребителей I, II и III категорий. Посредством двухцепной ВЛ-110кВ осуществляется питание подстанции. Составлены графики нагрузок и рассчитана мощность трансформаторов 10 МВА.

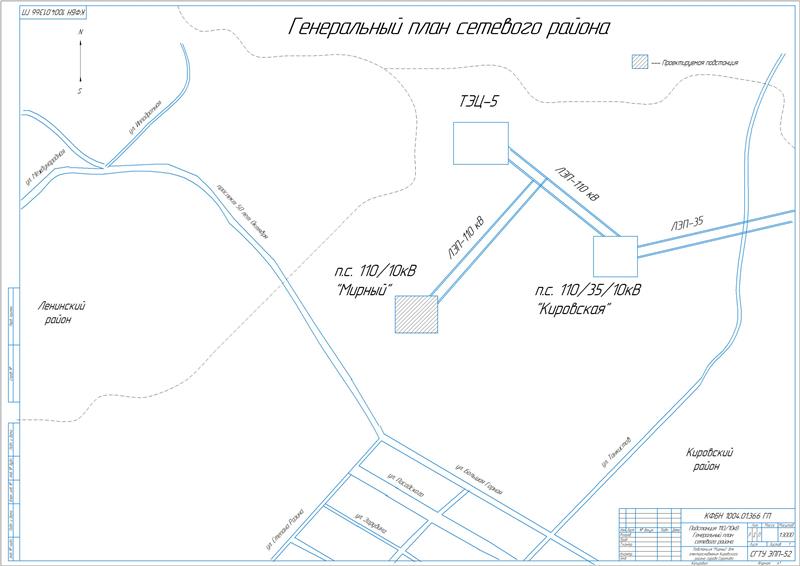

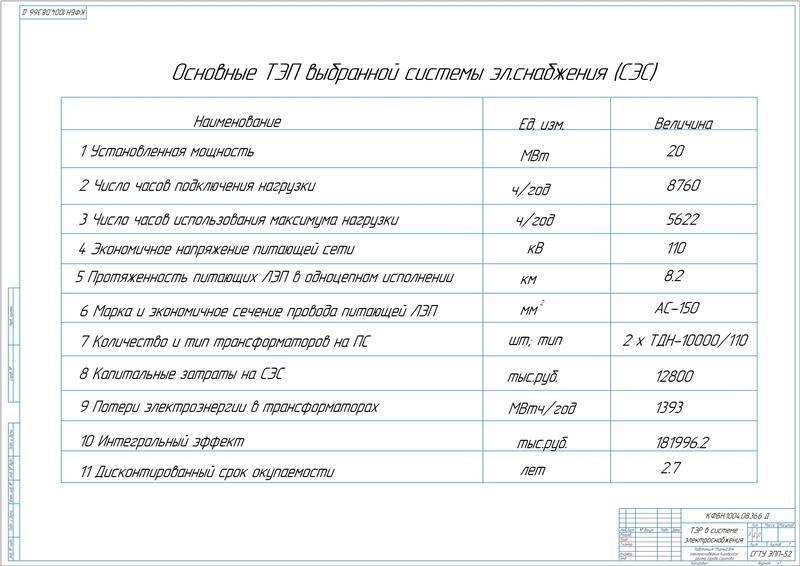

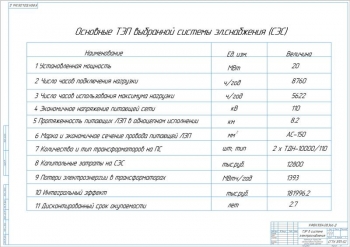

Сделан выбор количества и мощности силовых трансформаторов. С целью технико-экономического сравнения приняты трансформаторы ТДН – 10000/110 и ТДН – 16000/110. В ходе сравнения вариантов установлено, что первый вариант с трансформатором ТДН– 10000/110 экономически более выгодный, чем вариант с трансформатором ТДН – 16000/110. К реализации предложен первый вариант.

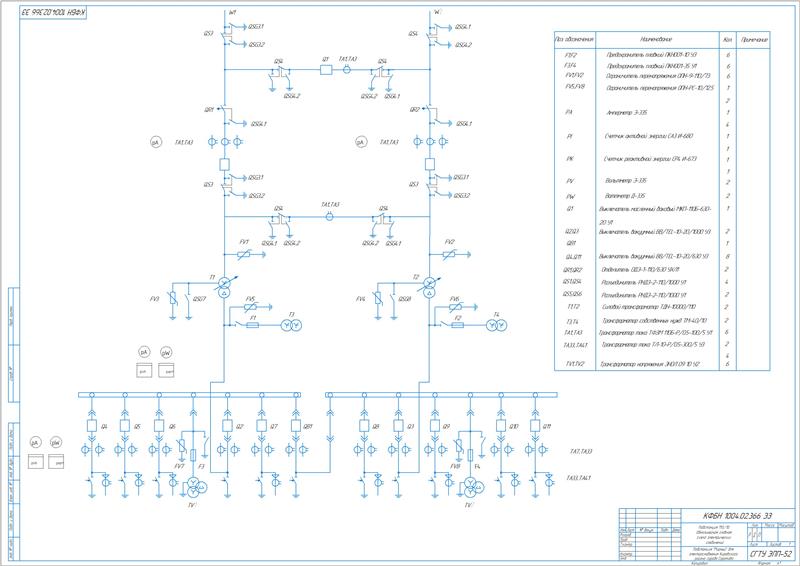

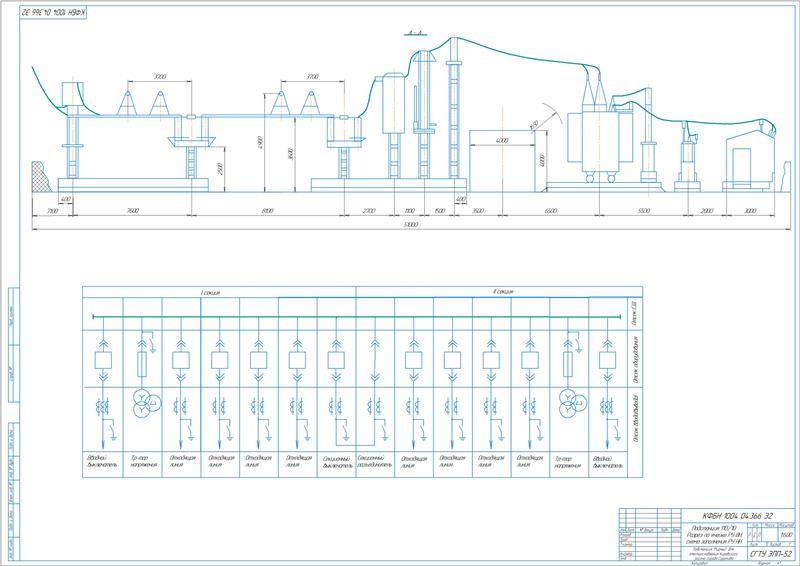

Выполнен выбор главной схемы электрических соединений.

Определено значение наибольшего рабочего тока на стороне 110 кВ, равного 0,074 кА. Приняты схемы: на стороне 110 кВ - два блока с выключателями, отделителями и мостиком с выключателем, расположенным в перемычке, на стороне 10 кВ - с одиночной секционированной выключателем системой шин.

Приведен расчет токов КЗ. Определены параметры схемы замещения:

Аналогичные расчет произведены для точек К2 и К3. По результатам установлено, что ограничение токов КЗ не требуется.

         Сделан выбор основного оборудования и токоведущий частей. На стороне 10 кВ выбраны вакуумные выключатели типа BB/TEL-10- 20/1000 У3, для линий - BB/TEL-10-20/630 У3. Приняты ограничители перенапряжения ОПН-РС 10/12,5 и ОПН-9-110/73. Применены плавкие предохранители модели ПКН001-10У3. Заземление нейтралей силовых трансформаторов обеспечивается заземлителями типа ЗОН-110М-IУ1. В открытой части разрабатываемой подстанции приняты гибкие шины, которые выполнены проводами марки АС. Трансформаторы соединяются с шинами ОРУ и с КРУН посредством сталеалюминевых проводов. В КРУН применена жесткая ошиновка. Приняты опорные изоляторы внутренней установки типа И4-80 УХЛ3, изоляторы проходные наружно-внутренней установки ИП-10/1000-1250 УХЛ1. Выбраны трансформаторы тока ТЛ-10- Р/0,5-1000/5 У3, напряжения 3НОЛ.09-10 У2.

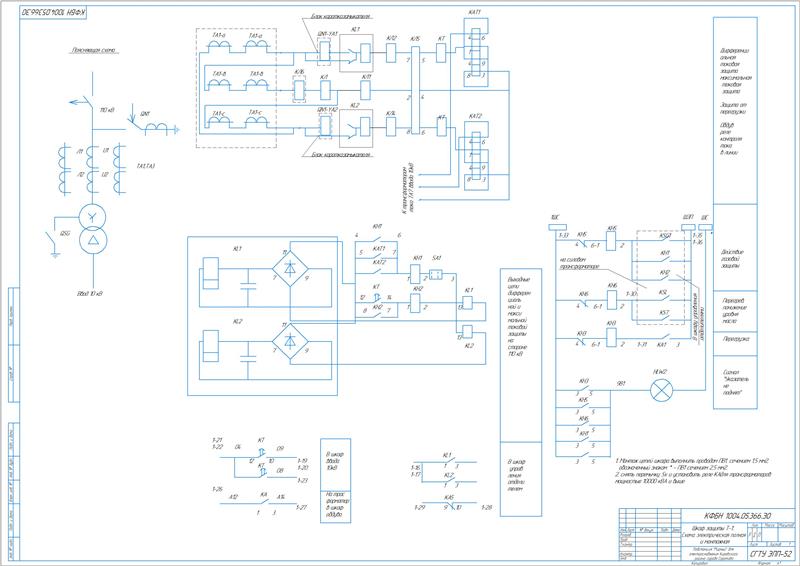

Выполнен расчет защит:

• Дифференциальной токовой - с определением минимального тока срабатывания 188,3 А и коэффициента чувствительности 2,31
• Максимальной токовой - с комбинированным пуском напряжения со всех сторон трансформатора
• От перегрузки со всех сторон трансформатора.

Выполнена установка устройства системной автоматики: АВР секционных выключателей и АПВ отходящих линий, включающей реле времени, промежуточное реле с двумя обмотками, конденсатор и зарядный резистор.

1. Измерение и учет электроэнергии обеспечивается посредством установленных контрольно-измерительных приборов: амперметра, ваттметра, счетчиков реактивной и активной энергии.
2. За счет установки выключателей с электромагнитными приводами на подстанции принят выпрямленный оперативный ток.
3. Для питания потребителей собственных нужд выбраны два трансформатора собственных нужд модели ТМ-40/10. Определена мощность трансформаторов 38,05 кВа.
4. Регулирование напряжения на подстанции выполняется устройствами регулирования напряжения под нагрузкой (РПН), которые установлены на силовых трансформаторах.

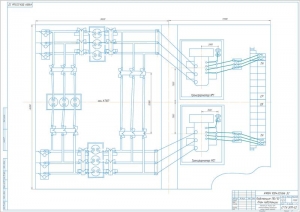

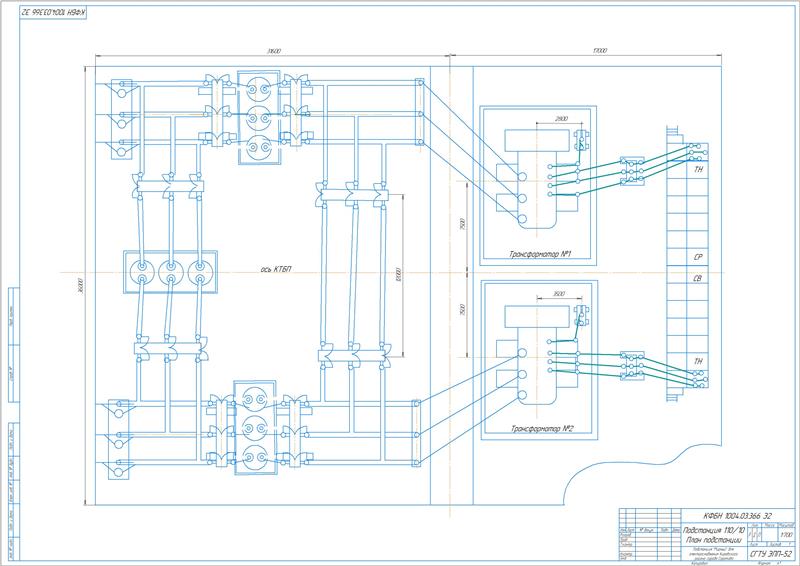

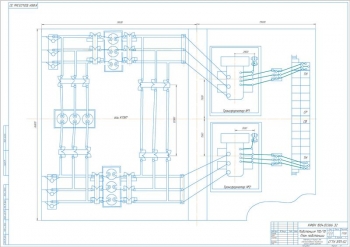

5. К установке принята комплектная трансформаторная подстанция, выполненая из блоков заводского изготовления КТПБ 110/10-5-М-2 х 10000- 59 У1. В качестве РУ-10 кВ применены комплектные распределительные устройства наружной установки серии К-59, оснащенные вакуумными выключателями ВВ/TEL-10.

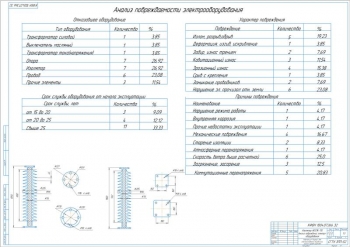

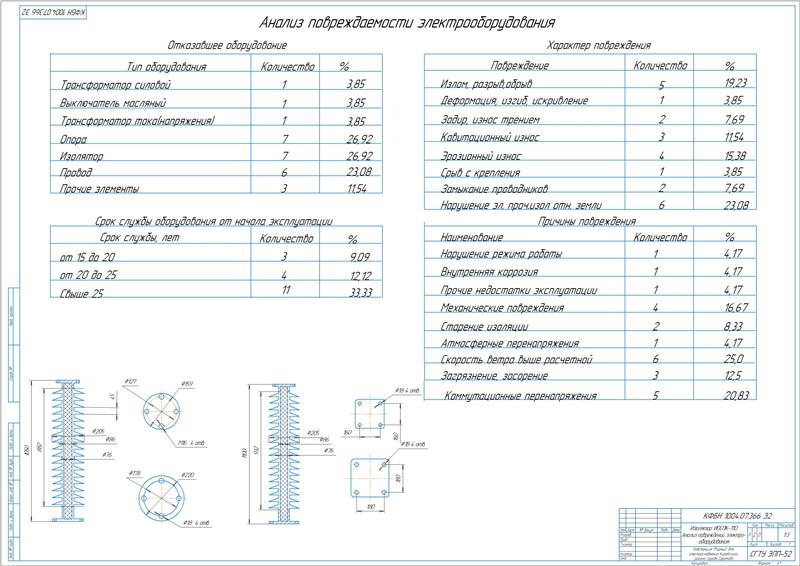

6. Разработаны меры по предотвращению поломок опорно-стержневых изоляторов 35-220 кВ.

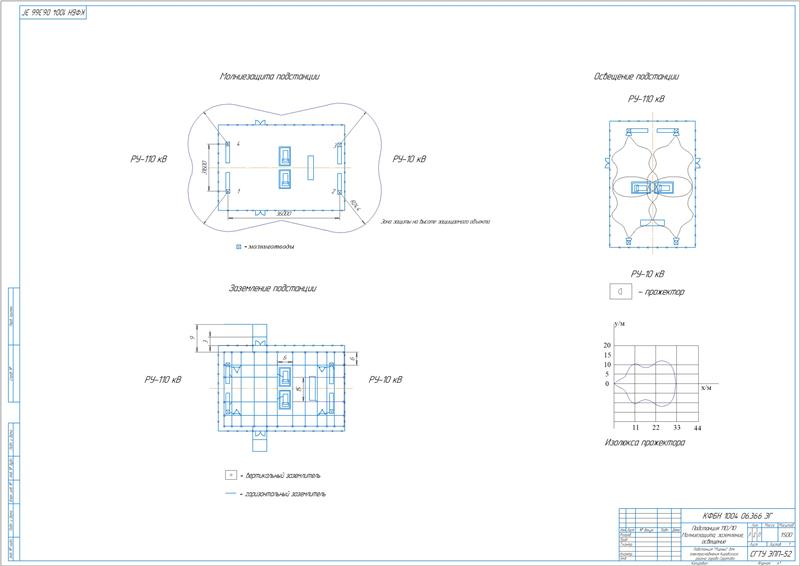

7. Произведены расчеты заземляющего устройства, освещения и молниезащиты.

Составлен раздел по безопасности проектируемой подстанции.

В дипломной работе спроектирована районная понизительная подстанция для электроснабжения потребителей I, II и III категорий. Принята к установке типовая комплектная трансформаторная подстанция, выполненная из блоков заводского изготовления типа КТПБ 110/10-5-М-2 х 10000-59 У1.
