Проект линии автоматизированной для производства детали типа «вал»

Описание

В первом разделе пояснительной записки описано назначение служебное детали. Проанализирован базовый процесс технологический, а именно: обработки механической вала коленчатого, обработки токарной коренных и шатунных шеек, обработки плоскостей внутренних и каналов смазочных, шлифования и отделки шеек, балансировки валов коленчатых. Рассмотрены принятые направления при проектировании.

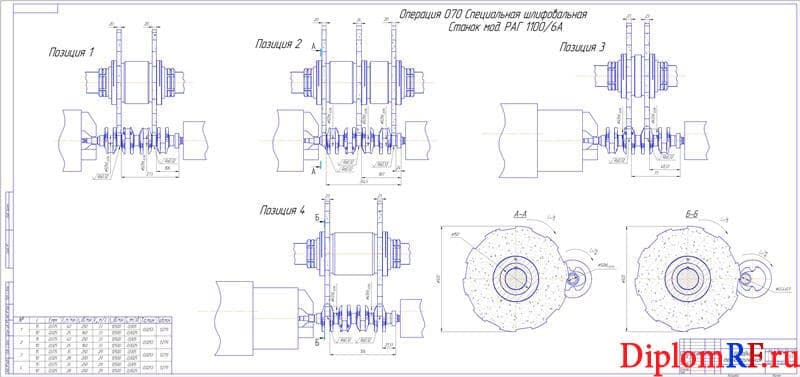

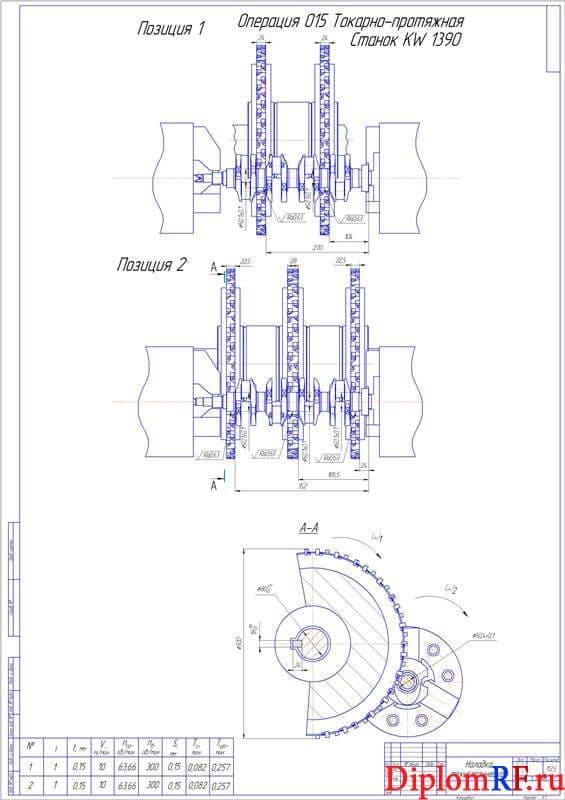

В разделе технологическом определен тип производства. Дана оценка технологичности детали. Осуществлен подбор способов изготовления заготовки и приведено его обоснование техническое. Определены припуски межоперационные, допуски и размеры заготовки. Спроектирована заготовка, а также процесс маршрутный технологический. Разработана схема базирования. Спроектированы такие технологические операции как: токарно-протяжная 015, автоматно-линейная 030 и специальная шлифовальная 070.

В разделе конструкторском разработаны сверла с подачей внутренней СОЖ для отверстий Ø7,2, Ø7,5, Ø12 и Ø14,4. Проведена разработка патрона для подвода СОЖ в сверло. Рассмотрено приспособление для операции автоматно-линейной. Дано описание назначения, устройства конструкции и принципа работы приспособления. Определено усилие зажима потребного. Составлена схема действия сил на деталь. Подобран вид привода, определены его размеры конструктивные. Выполнен расчет (анализ) точностной приспособления. Рассмотрена круговая протяжка.
В разделе организационном выполнен расчёт программы запуска деталей и типа производства. Приведен расчёт числа и уровня загрузки оборудования по операциям обработки детали. Осуществлен контроль. Описано оснащение места рабочего.
В пятом разделе пояснительной записки спроектирована линия автоматическая. Осуществлён подбор средств транспортных. Определена величина линии автоматизированной.

В экономическом разделе приведены расчеты экономической эффективности данного проекта.
В разделе охрана труда проанализированы опасные и вредные производственные факторы на проектируемом объекте. Предложены мероприятия по осуществлению трудовой безопасности на объекте проектируемом.
В разделе охрана среды окружающей проведена оценка загрязнений среды окружающей объектом. Приведены предложения по защите среды окружающей. Выполнен расчет элементов основных установки флотационной.
В разделе оборона гражданская приведены вводная и расчетная части. Сделаны соответствующие выводы.

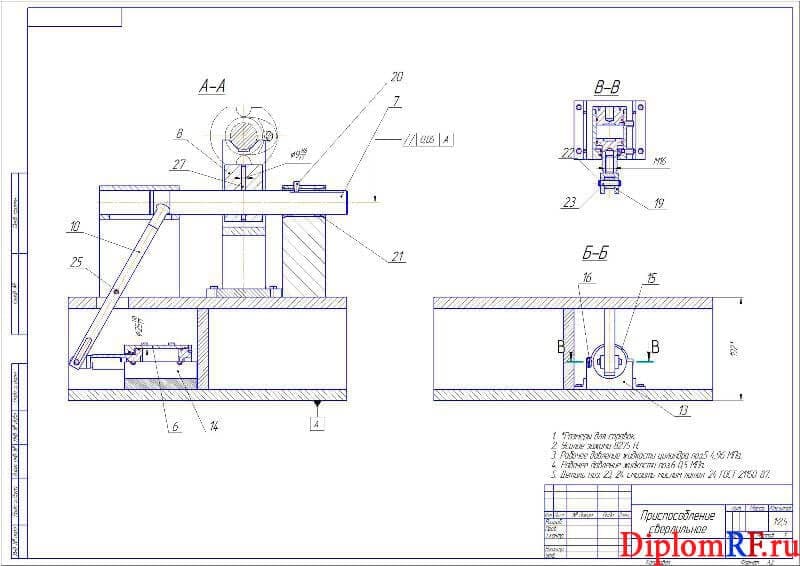

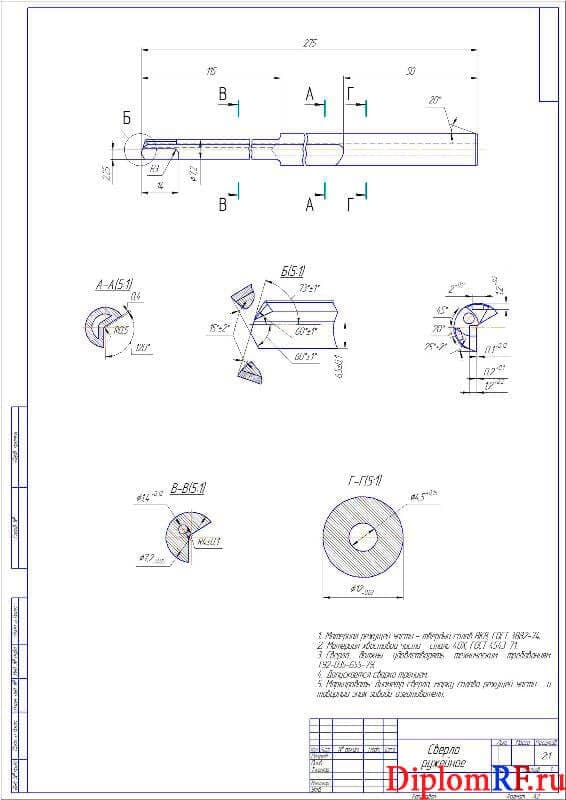

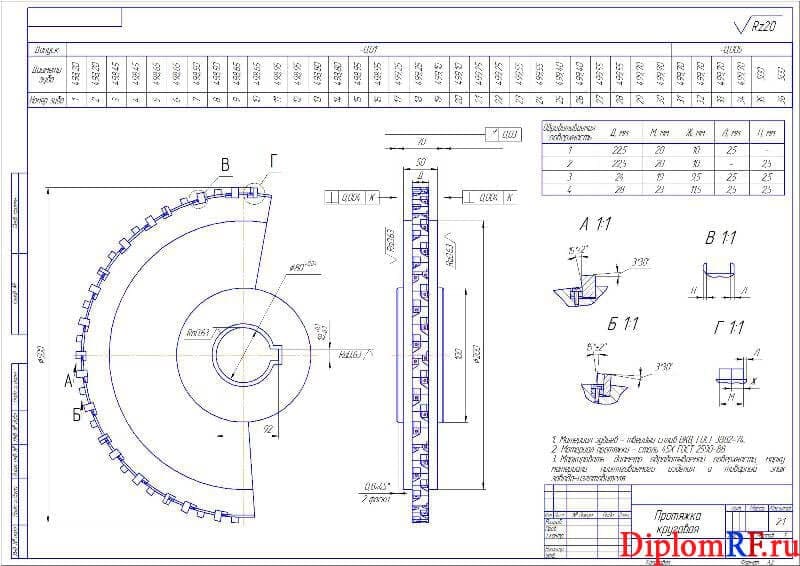

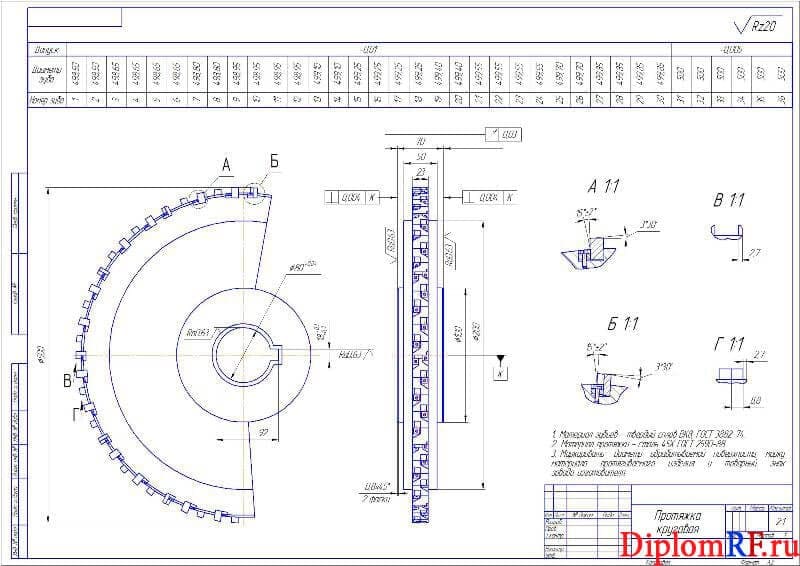

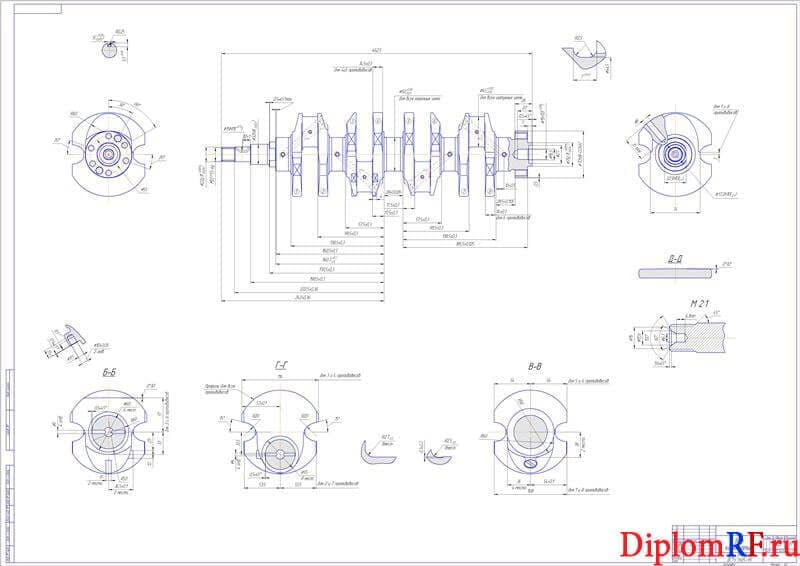

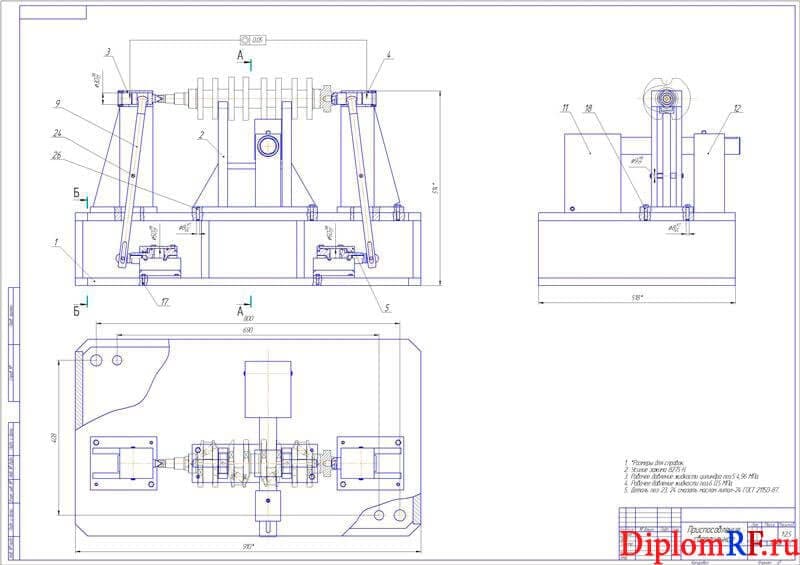

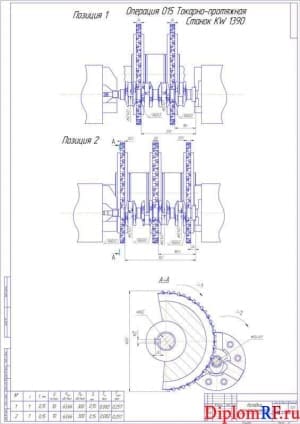

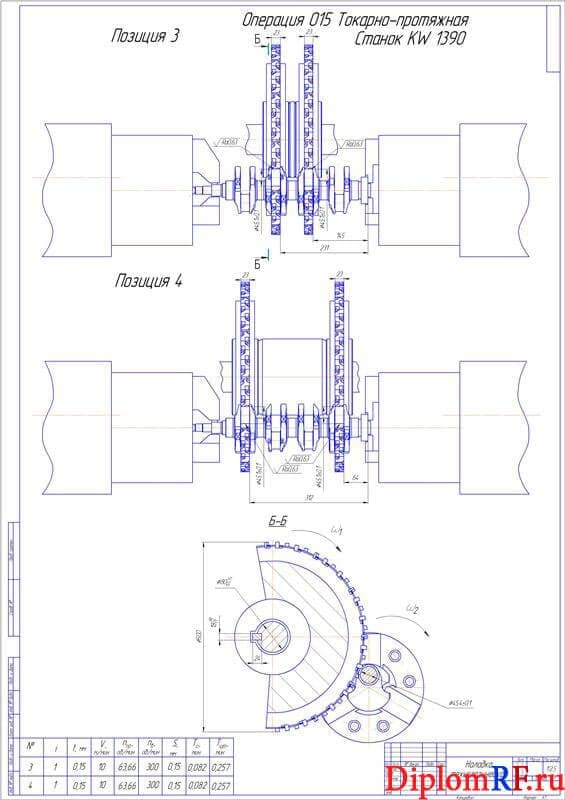

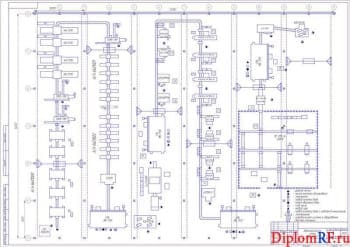

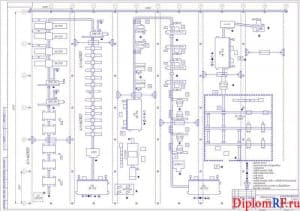

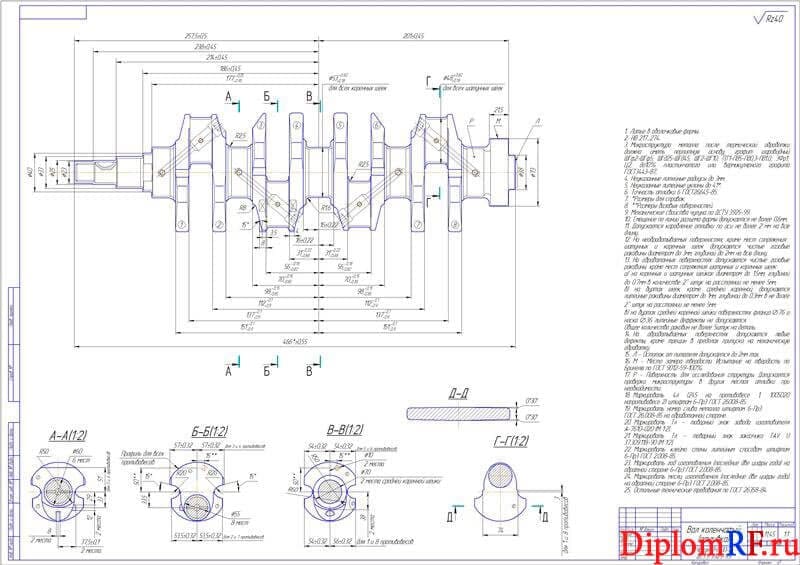

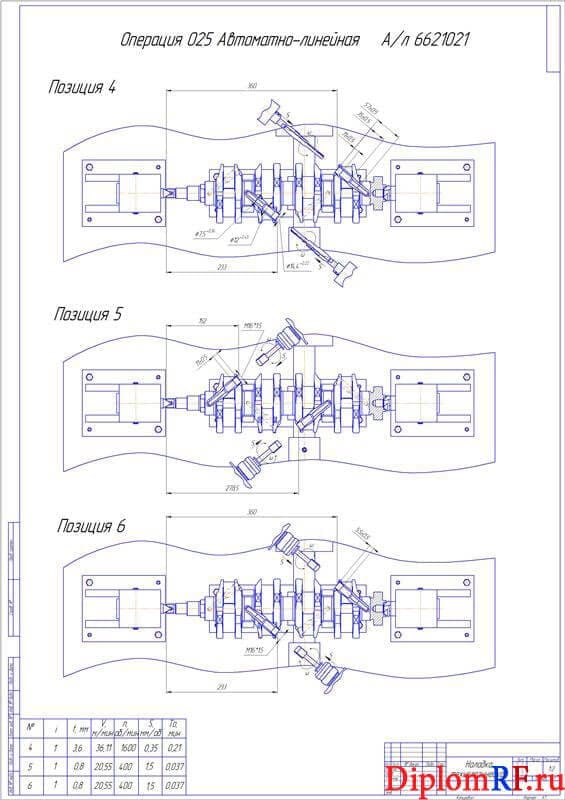

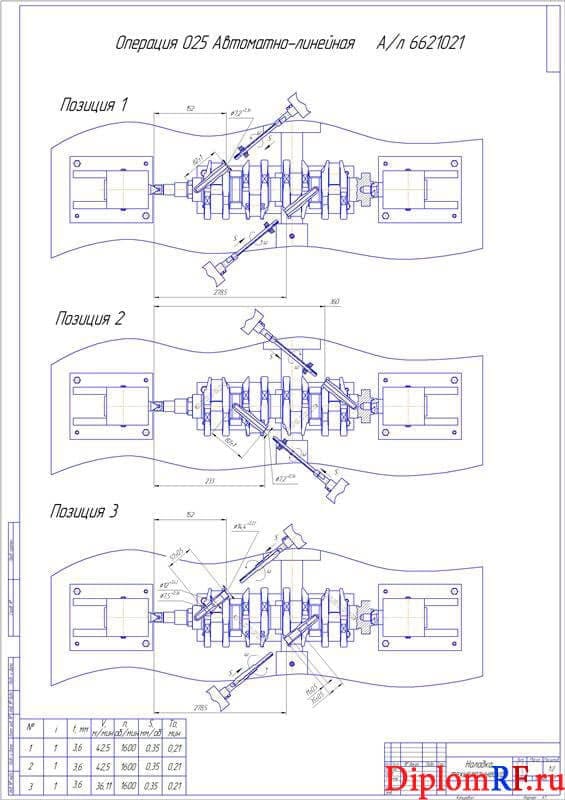

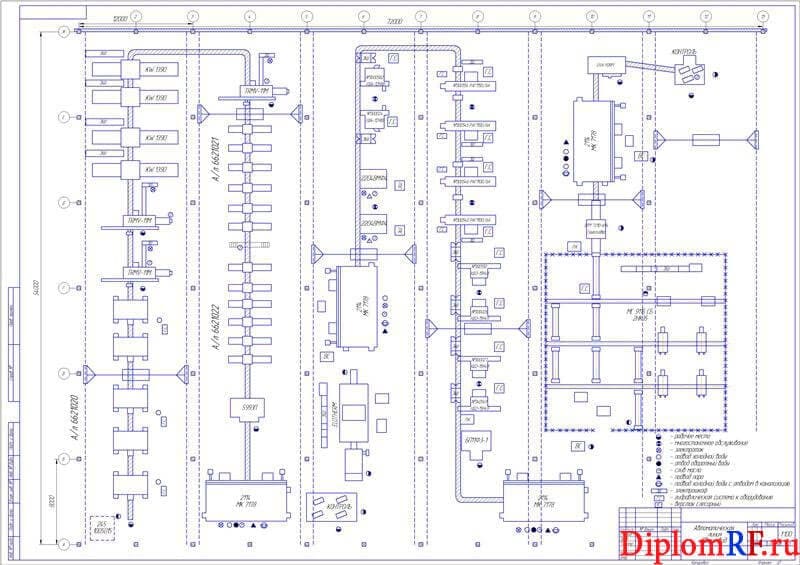

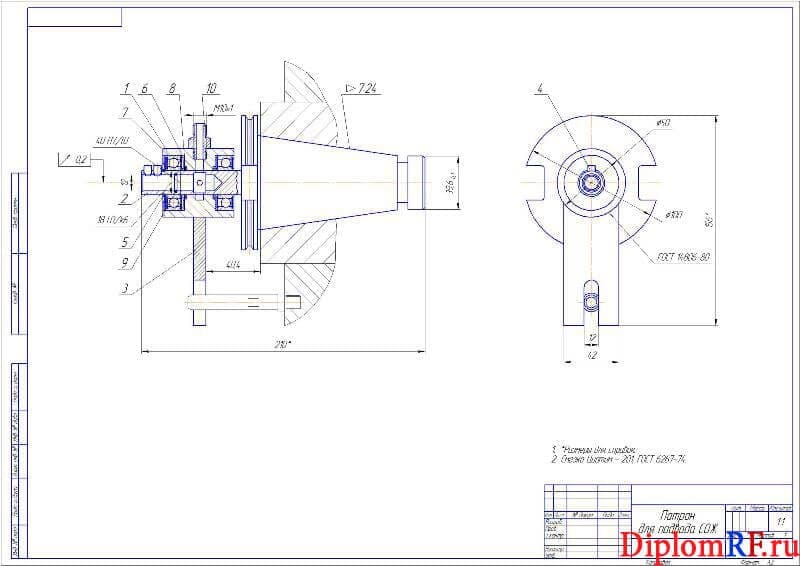

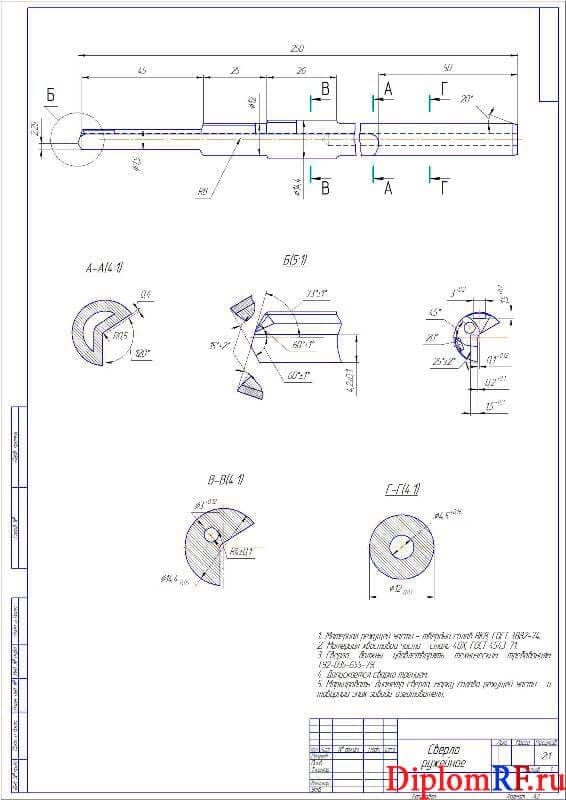

В части графической дипломного проекта представлены следующие чертежи: наладки технологической, линии автоматической, приспособления сверлильного, сверла ружейного, протяжки круговой, вала коленчатого, вала коленчатого (отливки), патрона для подвода СОЖ.
