Ремонт распределительных валов двигателей ЯМЗ с разработкой плазменной установки

Код: 01.01.06.02.52

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Модернизация, Вал, Ремонт, Двигатель, ЯМЗ, Плазменная установка

Пояснительная записка (в программе Word) 95 с., 6 рис., 16 табл., 27 источника, 4 приложения
Чертежи (в программе Компас) 13 листов
ВУЗ Военно-технический университет г. Балашиха
Спецификация 3 листа

Описание

В дипломной работе выполнена организация участка по ремонту распределительных валов двигателей семейства ЯМЗ плазменной наплавкой с конструкторской разработкой модернизации плазменной установки. Обоснован выбор темы проекта с рассмотрением способов восстановления кулачков распределительного вала и представлением схемы кулачка. Рассмотрена необходимость организации участка по восстановлению распределительных валов автомобильных двигателей в составе цеха по ремонту и восстановлению деталей строительной и дорожной техники плазменной наплавкой. Выполнено описание изготовления и процесса эксплуатации распределительного вала, представлен анализ основных дефектов рассматриваемой детали. Дана оценка способов восстановления детали и выбран оптимальный способ восстановления.

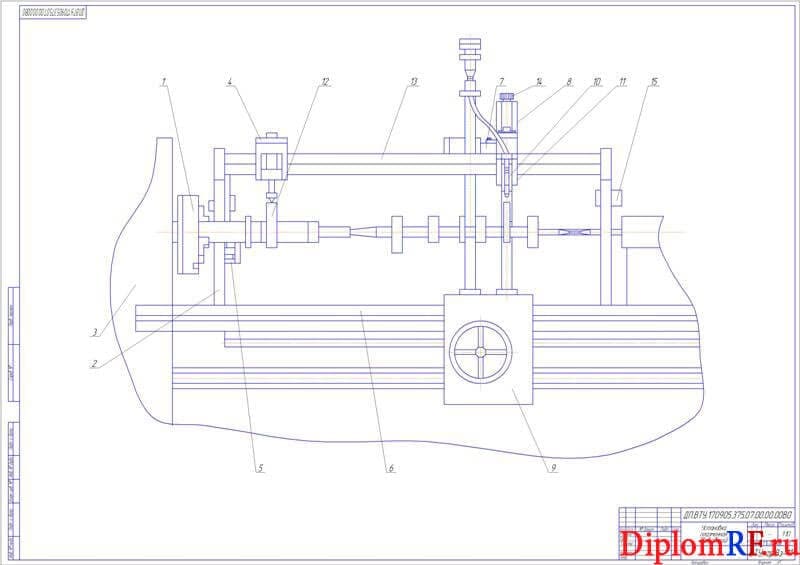

В конструкторском разделе, в ходе проектной разработки восстановления распределительных валов плазменной наплавкой, выполнено описание установки ОКС-11233, смонтированной на базе модернизированного токарного станка 16К20. Представлена схема общего вида плазменной установки с описанием принципа действия и рассмотрением технических характеристик. Описан процесс регулировки установки. Рассмотрено назначение пружины сжатия и выполнен её проектный расчёт с представлением эпюры нагрузок пружины.

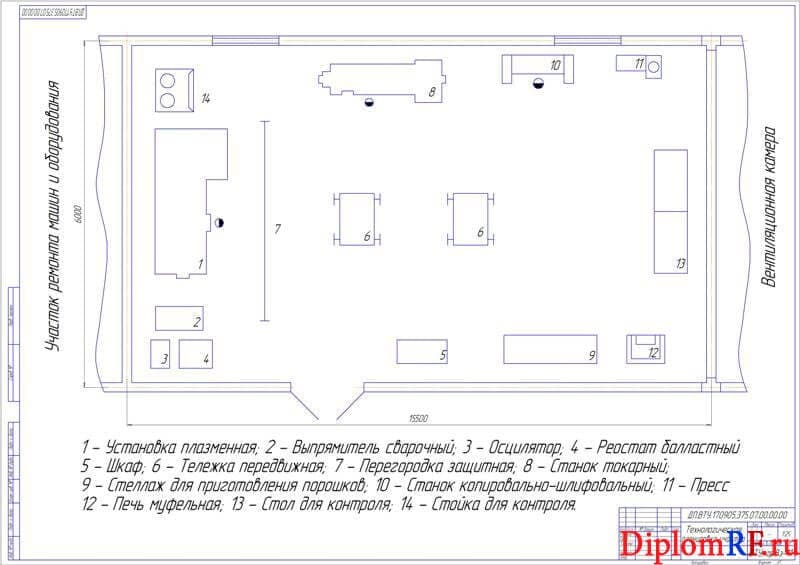

В эксплуатационном разделе определён режим работы предприятия и рассчитаны фонды времени. Представлена таблица годовой программы предприятия. Определена численность рабочих и выполнено распределение персонала по месту работы. Выполнен выбор основного оборудования и рассчитано его количество с представлением сводной ведомости оборудования. Определены площади производственной мастерской и выполнена планировка разрабатываемого участка с представлением эскиза маркировки разбивочных осей.

В технологическом разделе исследованы особенности плазменного нанесения покрытий. Рассмотрено оборудование, входящее в монтажную схему плазменной установки. Разработаны схема и режимы восстановления кулачков распределительных валов для двигателей семейства ЯМЗ. Разработан технологический процесс ремонта распределительного вала с представлением таблиц режимов плазменной наплавки, черновой и чистовой шлифовки. Определено время для плазменной наплавки и токарной обработки. Выполнен подбор наплавочного материала, газов для плазмообразования и транспортирования. Рекомендован порядок эксплуатации установки плазменного нанесения покрытий.

В разделе охраны труда исследованы неблагоприятные факторы, возникающие при плазменной наплавке, с представлением инструкции по охране труда для наплавщика. Выполнены расчёты годового расхода энергии на освещение и годового расхода топлива, расчёт вентиляционной установки. Рекомендованы меры противопожарной безопасности и разработаны организационно-технические мероприятия для сохранности окружающей среды.

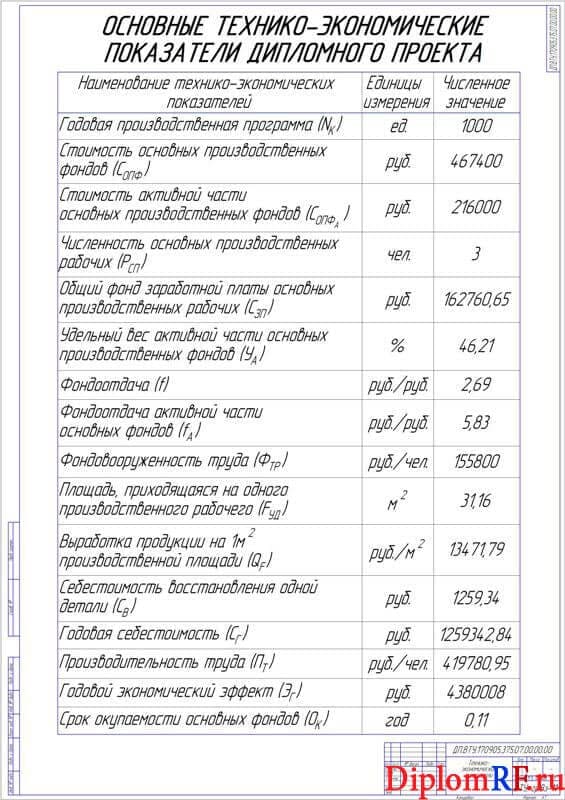

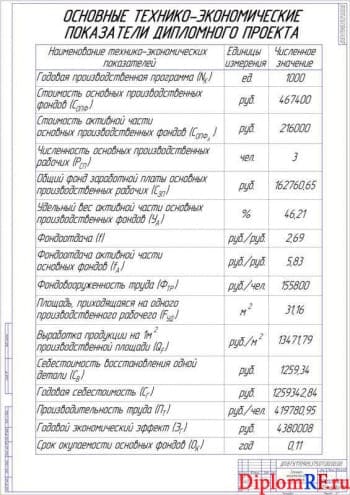

В технико-экономическом разделе рассмотрена методика определения оптимальной инфраструктуры ремонтного предприятия. Выполнен анализ организации участка ремонтной мастерской на основании социально-этической маркетинговой концепции. Определены годовая себестоимость ремонтных работ и основные технико-экономические параметры проекта.

Состав чертежей

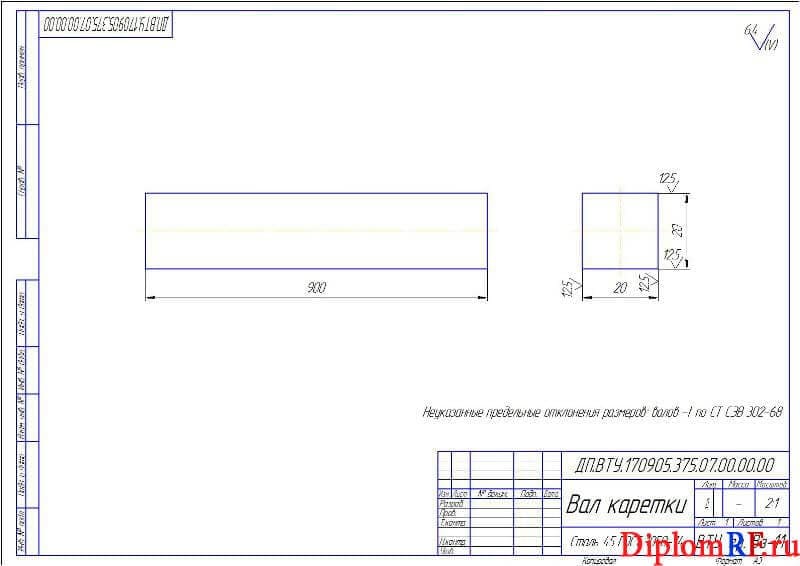

Вал каретки А3

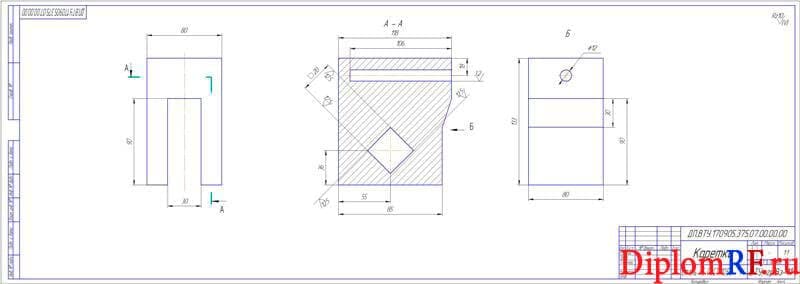

Рабочий чертеж каретки А4х4

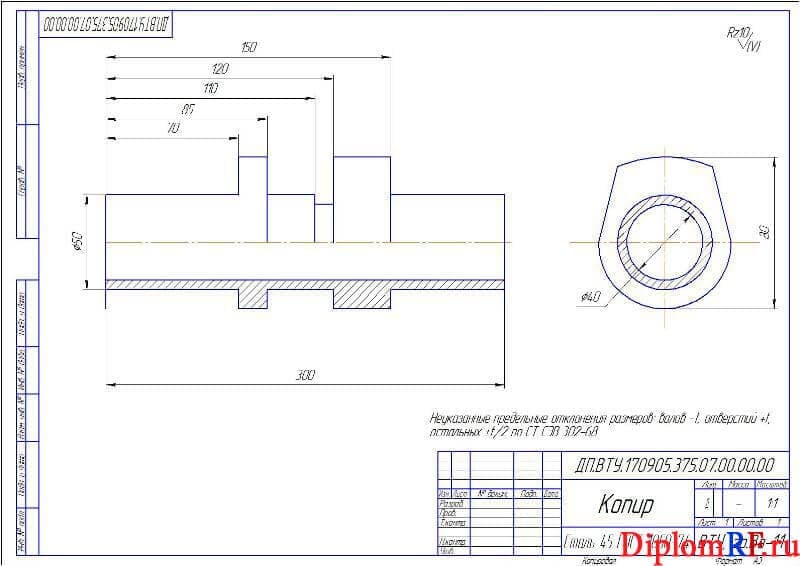

Чертёж детали копир А3

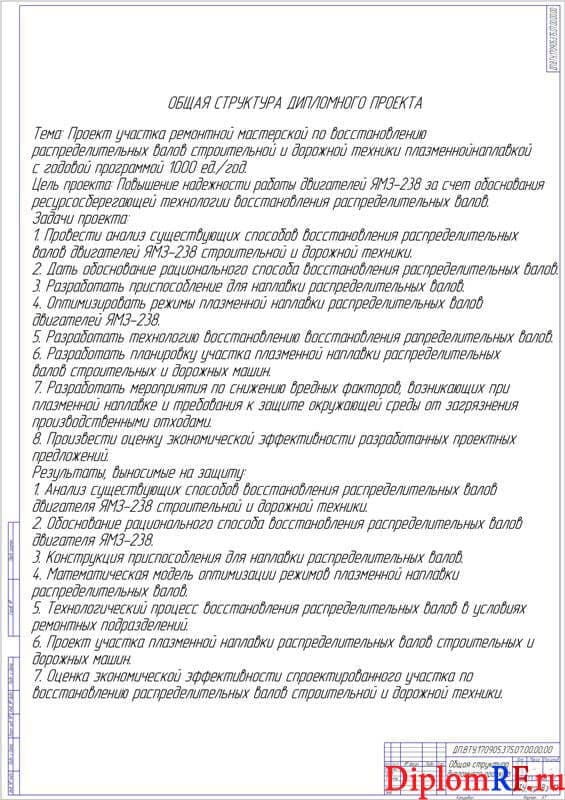

Плакат общей структуры дипломного проекта А1

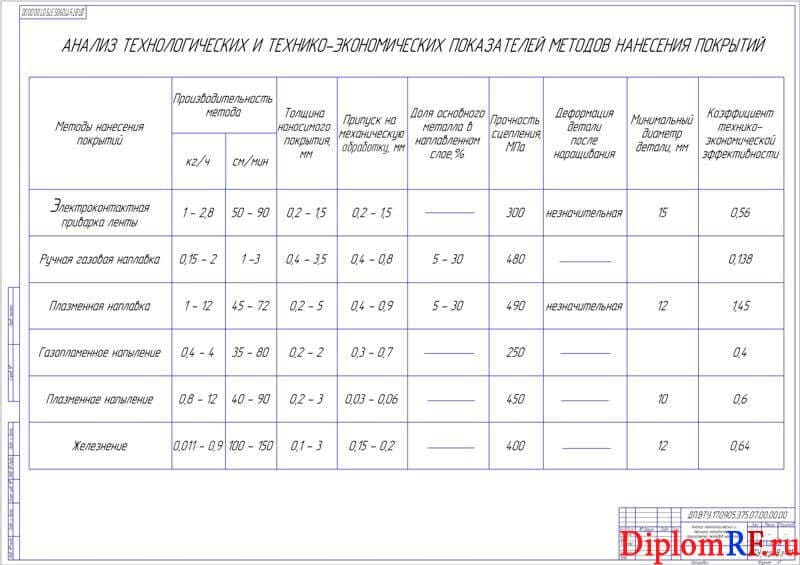

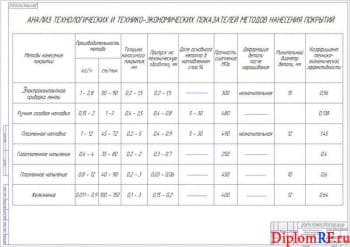

Анализ технологических и технико-экономических показателей методов нанесения покрытий А1
Чертёж общего вида плазменной установки А1
План производственного корпуса А1

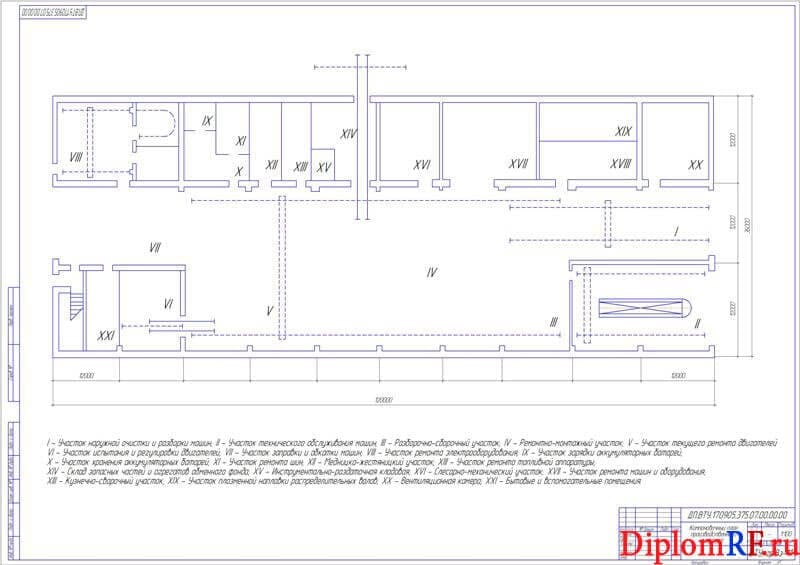

План технологической компоновки участка А1

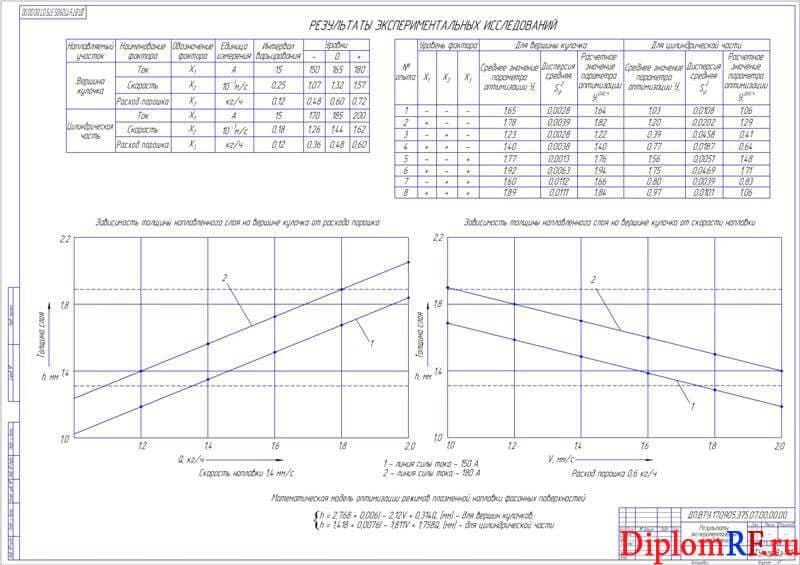

Плакат результатов экспериментальных исследований А1

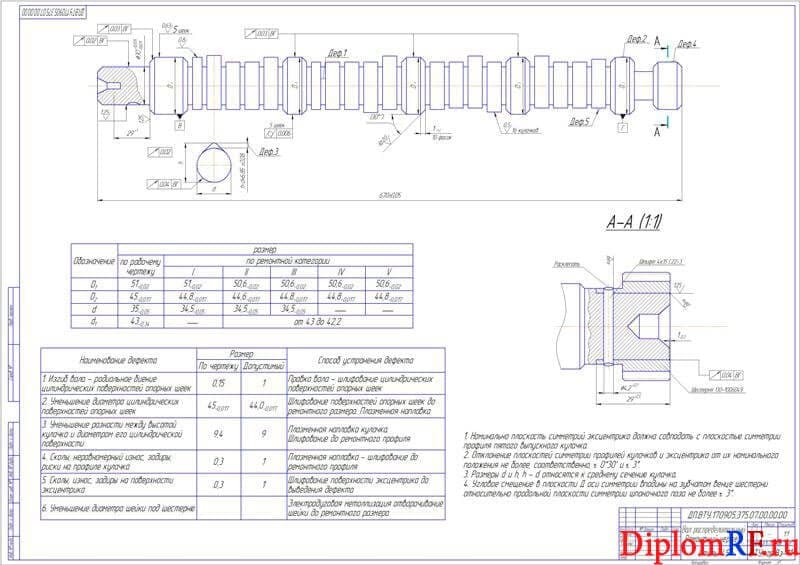

Чертёж ремонтный вала распределительного А1

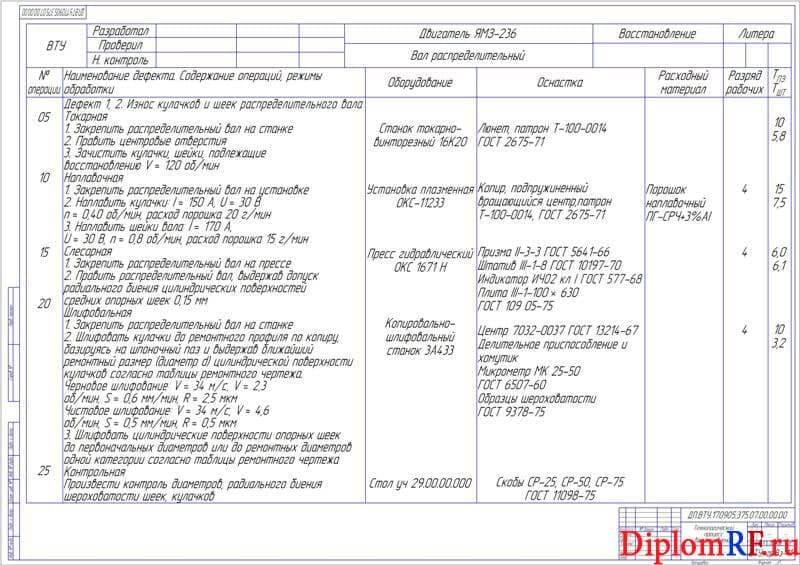

Лист технологического процесса восстановления А1

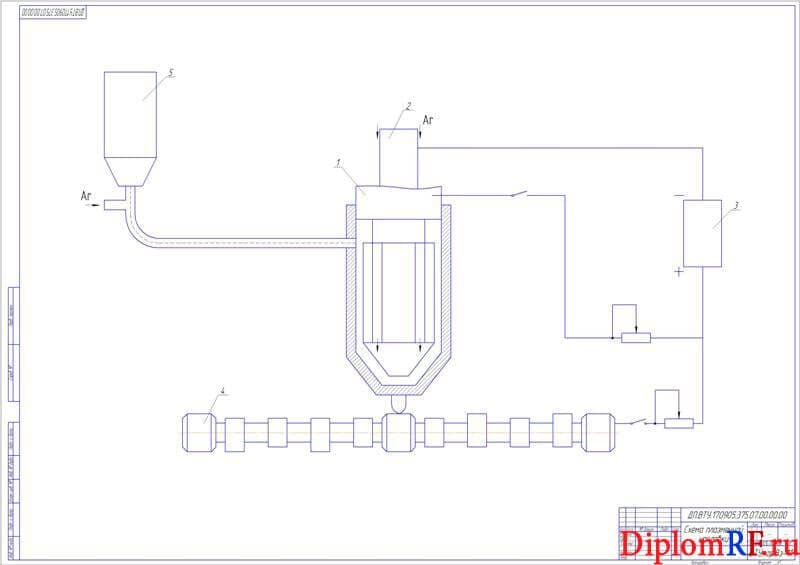

Схема плазменной наплавки А1
Плакат технико-экономических параметров А1

Содержание

Введение
1. Общий раздел
1.1. Обоснование выбора темы проекта
1.2. Организация участка по восстановлению распределительных валов
1.3. Изготовление и процесс эксплуатации детали
1.4. Анализ основных дефектов распределительного вала
1.5. Оценка способов восстановления детали и выбор оптимального способа восстановления
2. Конструкторский раздел
2.1. Разработка и принцип действия проектируемого приспособления
2.2. Регулировка установки (приспособления)
2.3. Назначение и проектный расчёт пружины сжатия
3. Эксплуатационный раздел
3.1. Определение режима работы и расчёт фондов времени
3.2. Расчёт годовой производственной программы
3.3. Определение численности рабочих
3.4. Распределение персонала по месту работы
3.5. Выбор основного оборудования и расчёт его количества
3.6. Определение площади производственной мастерской
3.7. Планировка разрабатываемого участка
4. Технологический раздел
4.1. Особенности плазменного нанесения покрытий
4.2. Установки плазменного нанесения покрытий
4.3. Схема и режимы восстановления кулачков
распределительных валов для двигателей семейства ЯМЗ
4.3.1. Определение схемы наплавки кулачков и критериев оптимизации
4.4. Разработка технологического процесса ремонта распределительного вала
4.5. Определение времени наплавки
4.5.1. Плазменная наплавка
4.5.2. Токарная обработка
4.6. Подбор наплавочного материала, газов для плазмообразования и транспортирования
4.7. Порядок эксплуатации установки плазменного нанесения покрытий
5. Раздел охрана труда
5.1. Неблагоприятные факторы, возникающие при плазменной наплавке
5.2. Расчёт годового расхода энергии на освещение
5.3. Расчёт вентиляционной установки
5.4. Расчёт годового расхода топлива
5.5. Меры противопожарной безопасности
5.6. Организационно-технические мероприятия для сохранности окружающей среды
6. Технико-экономический раздел
6.1. Методика определения оптимальной инфраструктуры ремонтного предприятия
6.2. Анализ организации участка ремонтной мастерской на основании социально-этической маркетинговой концепции
6.3. Определение годовой себестоимости ремонтных работ
6.4. Определение основных технико-экономических параметров проекта
Заключение
Список литературы
Приложения

Дополнительные материалы:

1. приложен доклад студента Лобанова к дипломному проекту «Разработка технологии восстановления распределительных валов строительных и дорожных машин плазменными методами» на 4листах в Word; 2.приложен отзыв руководителя на дипломный проект студента Буленкова С.В. «Разработка технологического процесса восстановления распределительных валов двигателей ЯМЗ-238 плазменной наплавкой» на 2листах в Word; 3.приложена рецензия специалиста на дипломный проект студента Зубко Е.В. «Проект организации участка по ремонту коленчатых валов в условиях специализированного предприятия» на 2листах в Word; 4.приложена таблица «Характеристика основных способов восстановления деталей машин» на 2листах в Word.
