Пояснительная записка (в программе Word) 111 с., 9 рис., 33 табл., 50 источника, 1 приложение
Чертежи (в программе Компас) 9 листов
Описание
Во введении была обоснована необходимость проектирования СТО в связи с постоянным ростом личного автомобильного транспорта.
В соответствии с проделанными расчетами был разработан генеральный план, планировка производственного корпуса, участок диагностирования.

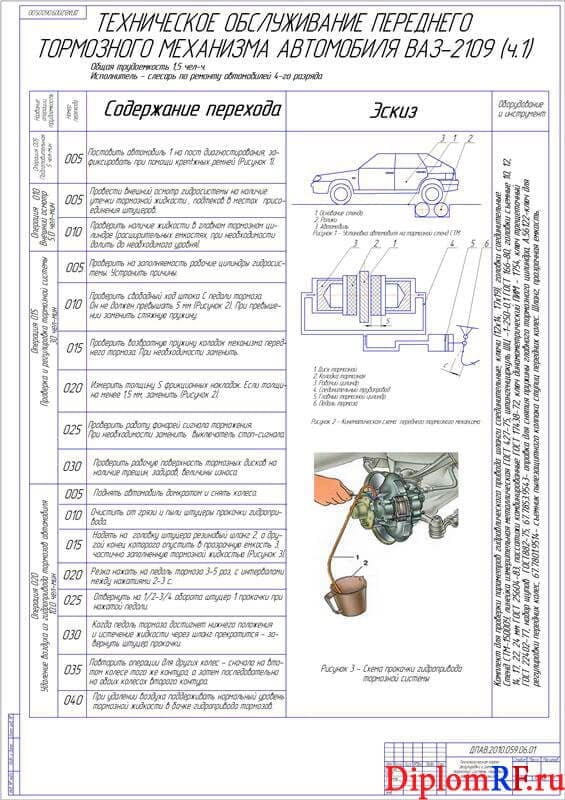

Был рассмотрен технологический процесс разборки и регулировки тормозного механизма. Для выбранной детали был произведен анализ дефектов и составлена карта дефектации, разработан ремонтный чертеж и технологические наладки на механическую обработку.
В конструкторской части было выполнено проектирование тормозного стенда СТМ – 15000У. Осуществлен подбор и приведена аргументация прототипа. Описано назначение и состав стенда тормозного СТМ – 15000У. Приведена работа стенда. Дана характеристика техническая стенда тормозного СТМ – 15000У. Совершены расчеты проверочные, а именно определены: основные параметры геометрические стенда роликового, функциональные качества стенда, нагрузочно–приводное устройство стенда роликового, фундаментные болты. При использовании стенда тормозного даны общие указания, описано ежедневное обслуживание техническое и работа профилактическая. Описано обслуживание техническое установки роликовой стенда, а также ремонт текущий стенда тормозного.
В разделе «Охрана труда и охрана окружающей среды» произведен анализ вредных производственных факторов, разработаны мероприятия по защите, произведен расчет заземления на участке диагностирования, произведен анализ загрязнений, выделяемых СТО в процессе работы, разработаны мероприятия по защите окружающей среды.
В экономической части рассматривается экономическое обоснование создания участка диагностирования на СТО. Выполнены следующие расчеты: вложений капитальных, номинального и эффективного фондов времени рабочего, количества оборудования технологического, стоимости оборудования технологического, капиталовложений дополнительных для внедрения новой техники на СТО, затрат прямых, затрат косвенных, интегрального эффекта экономического, внутренней нормы рентабельности. Составлена калькуляция себестоимости.

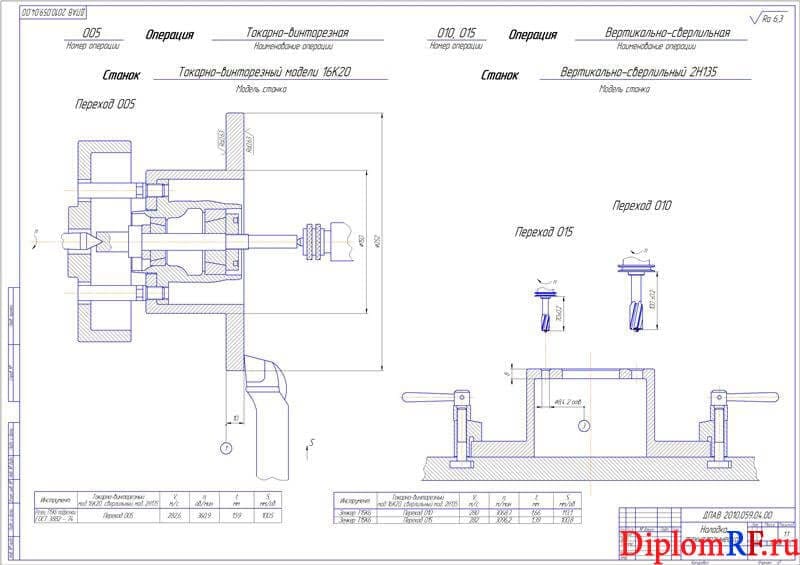

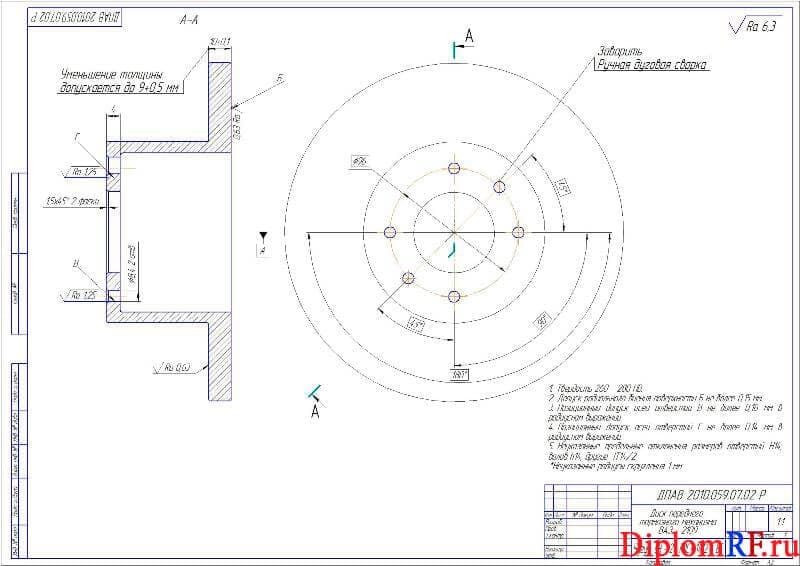

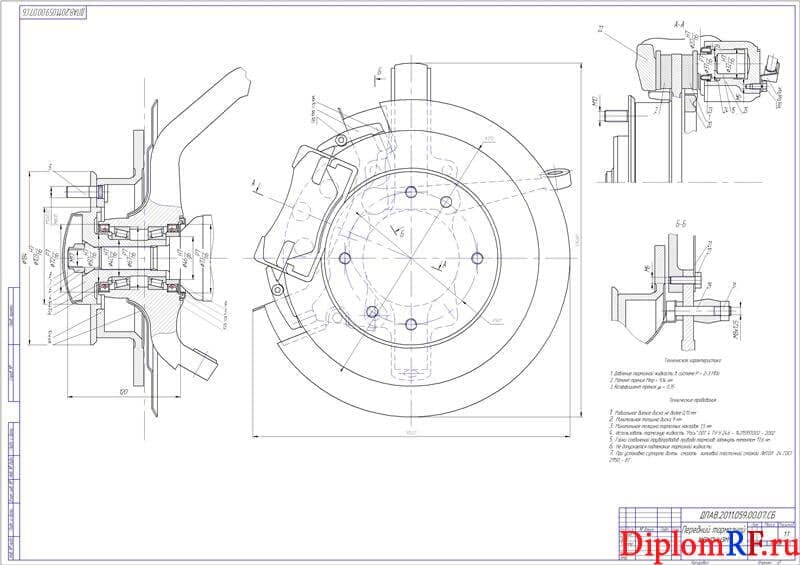

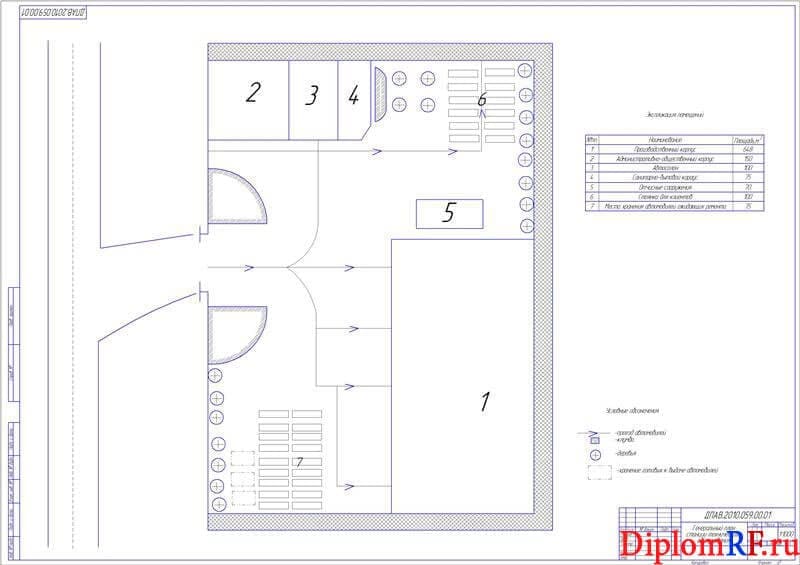

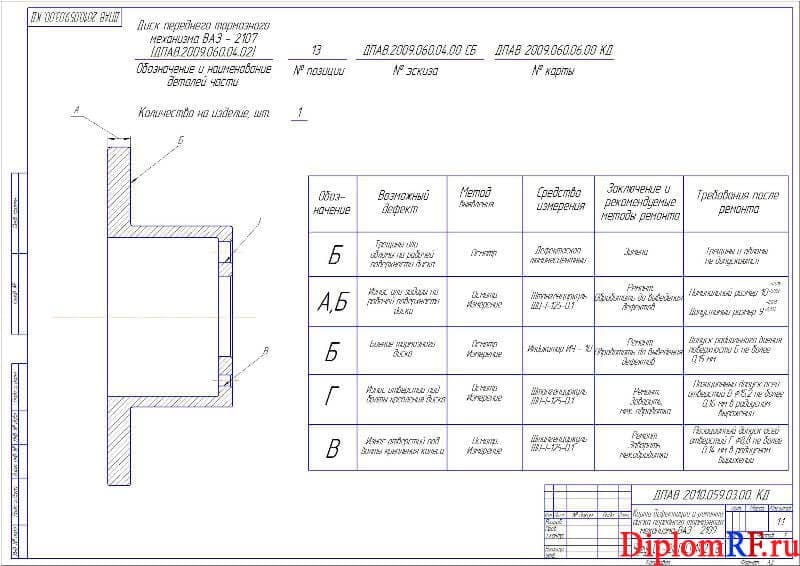

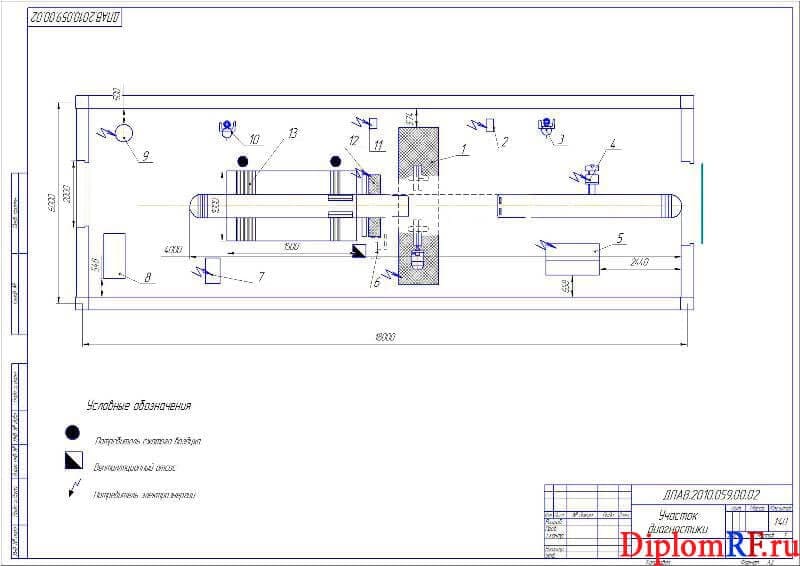

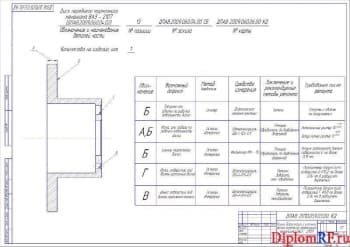

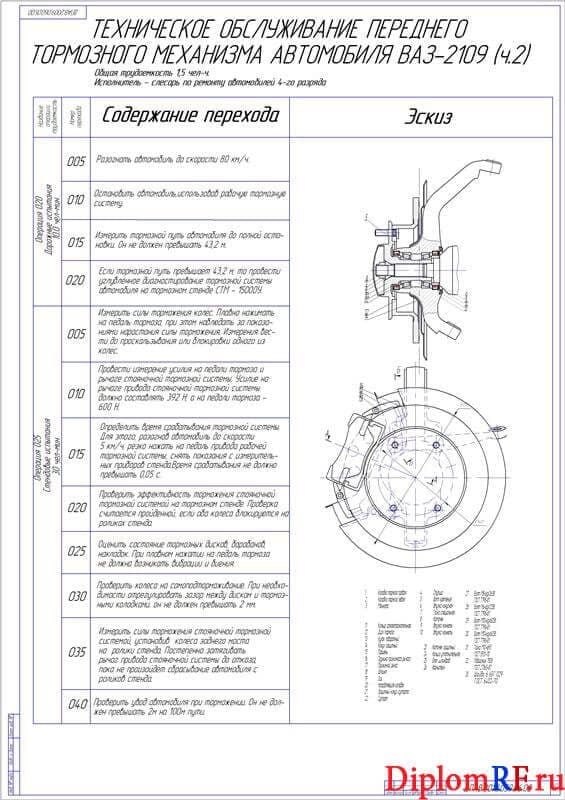

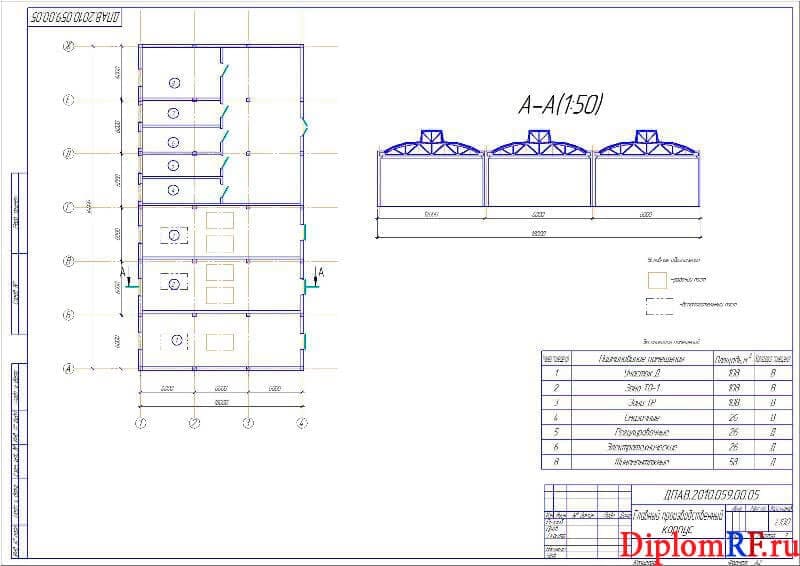

В части графической проекта дипломного представлены следующие чертежи: наладки технологической, карты технологической, диска переднего механизма тормозного, переднего механизма тормозного, карты дефекации и ремонта диска переднего механизма тормозного, участка диагностики, плана генерального станции обслуживания технического, главного корпуса производственного.
