СТО для малотоннажных грузовиков с разработкой подъёмника

Код: 01.01.06.02.54

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Гидравлический, СТО, Колесо, Подъемник, Hyundai

Пояснительная записка (в программе Word) 88 с., 14 рис., 27 табл., 1 приложение
Чертежи (в программе Компас) 13 листов плакатов и чертежей
Спецификация 2 лист

Описание

В дипломной работе выполнена разработка станции технического обслуживания для малотоннажных грузовиков фирмы «Hyundai». В целях удовлетворения потребностей автовладельцев в сфере обеспечения технического обслуживания и ремонта автомобилей разработан гидравлический подъёмник и приспособление для контроля положения колес автомобилей Hyundai Porter.
Выполнено обоснование потребности проектирования СТО с представлением таблиц и графиков. В ходе технологической разработки станции техобслуживания определены исходные параметры для технологического расчёта и годовой объём производственных работ. Выполнен расчёт численности производственного персонала. Представлена таблица перечня технологического оборудования, оснастки и инструмента. Определено количество постов, мест ожидания и хранения автомобилей. Рассчитаны потребные площади для производственно-складских помещений, вспомогательных помещений и стоянок автомобилей. Разработано планировочное решение генерального плана СТО. Предложены организация и технология работы зоны ТО и ТР.

В конструкторской части в ходе разработки гидравлического подъёмника выполнен обзор имеющихся конструкций стационарных подъёмников с представлением таблицы технических характеристик подъёмников. Выполнен расчёт основных параметров гидроцилиндра: диаметров поршня и штока, рабочего давления и хода поршня. Рассчитаны на устойчивость основные детали. Выбрана насосная установка. Предложены требования эксплуатации подъёмника. Разработано приспособление, применяемое для контроля углов установки управляемых колес автомобилей Hyundai Porter. Представлена схема приспособления и выполнено описание принципа действия. В ходе расчёта приспособления определён необходимый диаметр винта, служащего для фиксации втулки. Представлен эскиз винта.

В процессе рассмотрения безопасности жизнедеятельности станции техобслуживания дана характеристика помещений СТО по степени опасности. Рассмотрены вопросы электробезопасности, пожарной безопасности, освещения, микроклимата и вентиляции рабочих зон, проходов и проездов. Разработаны мероприятия по защите от производственного шума и вибрации, по снижению вредных выбросов.
В экономической части определены форма собственности проектируемого предприятия и перечень предоставляемых услуг. Рассчитаны экономические характеристики СТО. Выполнен расчёт заработной платы, накладных расходов, расходов СТО по статьям затрат и по видам технических воздействий. Представлена таблица технико-экономических показателей работы СТО.

Состав чертежей

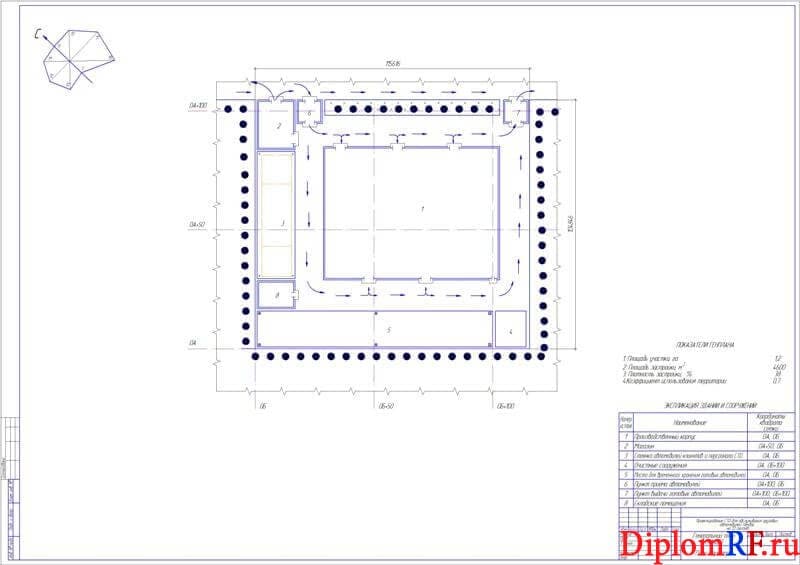

Генплан территории СТО (А1
Чертёж плана производственного корпуса с расстановкой оборудования А1

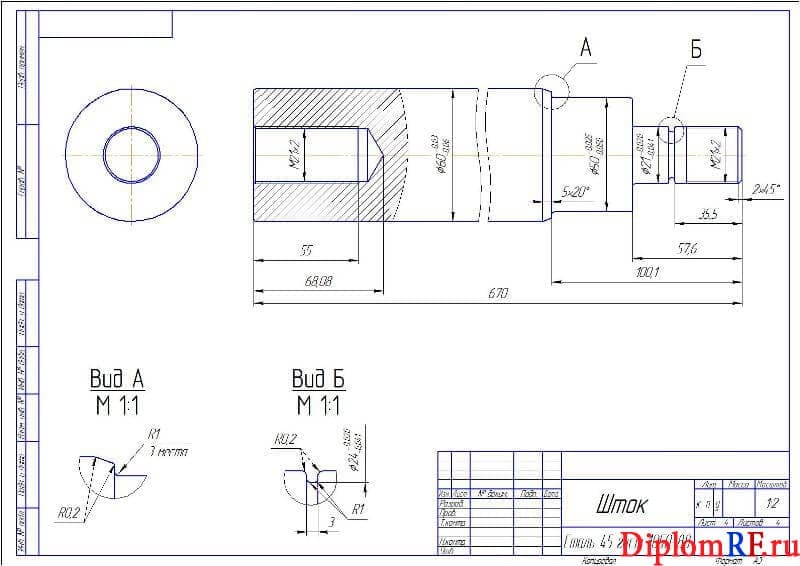

Шток А3
Рабочий чертеж поршня А3

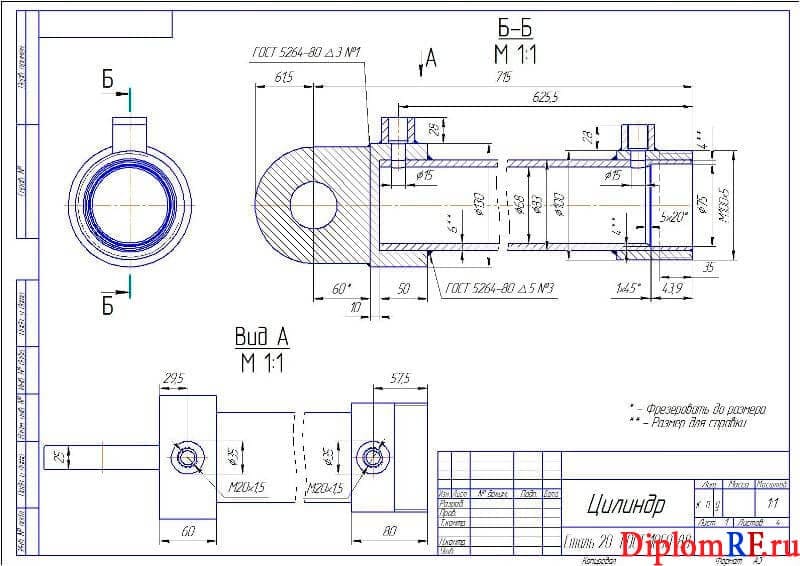

Деталировка - чертеж цилиндра А3

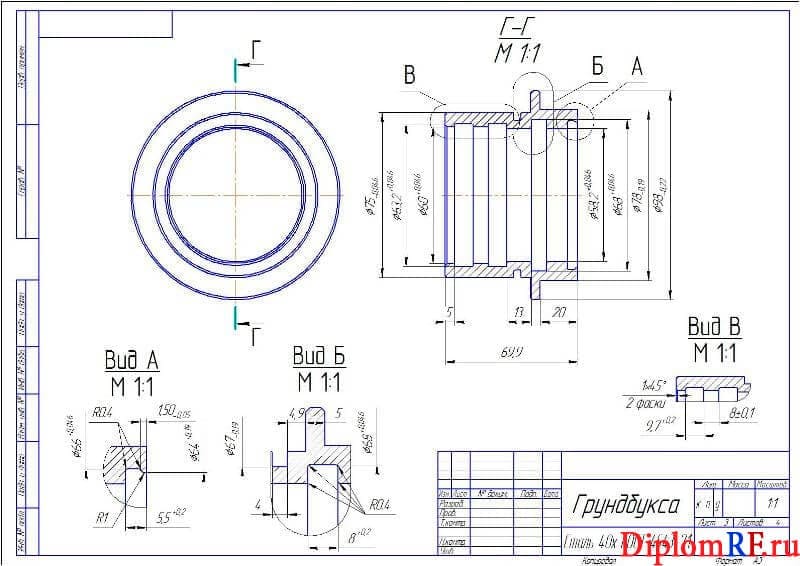

Грундбукса А3

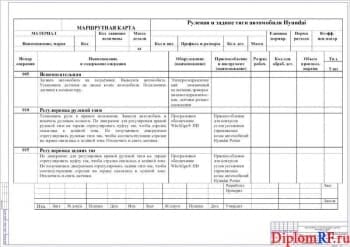

Плакат маршрутной карты А1
Чертёж плана помещений производственного корпуса А1
Лист технических характеристик Hyundai Porter А1
Плакат технико-экономических характеристик проекта А1

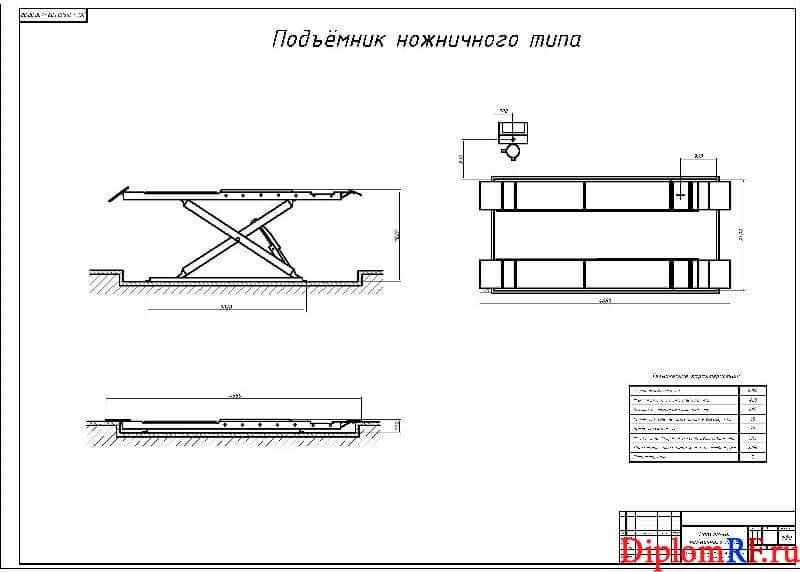

Общий вид подъёмника ножничного типа А1

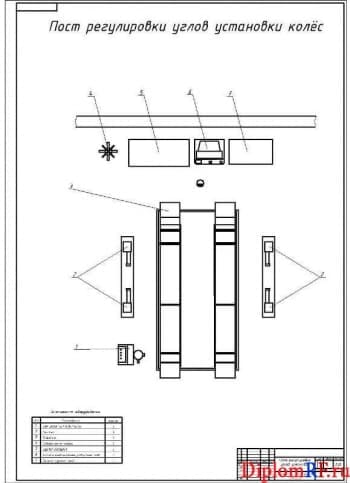

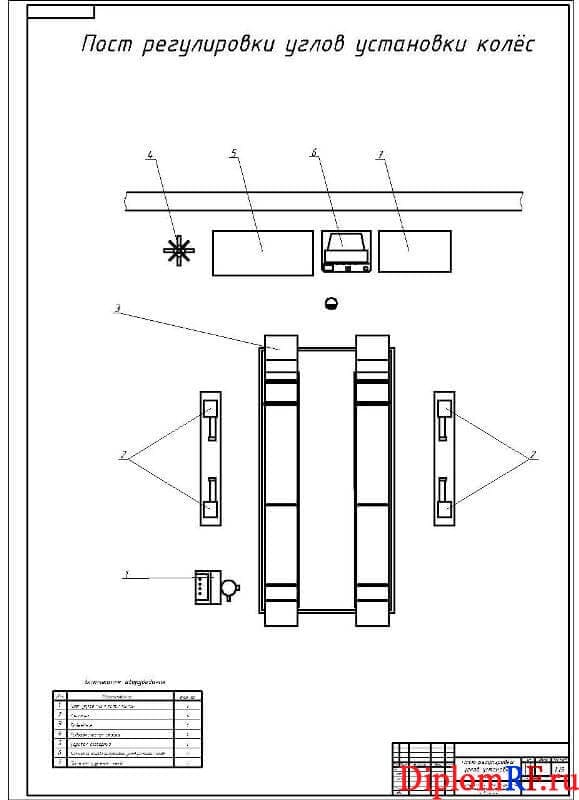

Чертёж поста регулировки углов положения колёс А1
Сборочный чертеж приспособления контрольного А1

Содержание

Введение
1. Технологическая часть
1.1. Обоснование потребности проектирования СТО для малотоннажных грузовиков фирмы «Hyundai»
1.2. Технологическая разработка станции техобслуживания
1.2.1. Исходные параметры для технологического расчета
1.2.2. Определение объема производственных работ за год
1.2.3. Расчет технологически необходимого и штатного количества рабочих
1.2.4. Выбор производственного оборудования и оснастки для проектируемой СТО
1.2.5. Определение количества постов, мест ожидания и хранения автомобилей
1.2.6. Определение потребных площадей для производственно - складских помещений
1.2.7. Определение потребных площадей для стоянок автомобилей
1.2.8. Определение потребных площадей вспомогательных помещений
1.3. Разработка планировочных решений
1.4. Организация и технология работы зоны ТО и ТР
3. Конструкторская часть
3.1 Разработка подъемника
3.1.1 Обзор имеющихся конструкций
3.1.2 Определение основных характеристик гидроцилиндра
3.1.3 Расчет на устойчивость основных деталей
3.1.4 Выбор насоса
3.1.5 Требования при эксплуатации подъемника
3.2 Назначение и область применения приспособления
3.2.1 Принцип действия приспособления
3.2.2 Расчет приспособления
4 Безопасность жизнедеятельности
4.1. Характеристика помещений станции техобслуживания
4.2 Обеспечение безопасности жизнедеятельности на станции техобслуживания
4.2.1 Общие положения
4.2.2 Электробезопасность
4.2.3 Пожарная безопасность
4.2.4 Освещение
4.2.5 Микроклимат
4.2.6 Вентиляция и вентиляционные системы
4.3 Мероприятия по защите от производственного шума
4.3.1 Влияние шума на организм человека
4.3.2 Мероприятия по борьбе с шумом
4.4 Мероприятия по снижению вибрации
4.4.1 Воздействие вибрации на человека
4.4.2 Мероприятия по борьбе с вибрацией
4.5 Мероприятия по снижению вредных выбросов
5 Организационно-экономическая часть
5.1.1 Данные для экономических расчётов
5.1.2 Определение формы собственности предприятия
5.1.3 Перечень предоставляемых услуг
5.1.4 Организация управления производством
5.1.5 Функции аппарата управления предприятием
5.2 Определение экономических характеристик СТО
5.2.1 Расчёт стоимости основных фондов
5.2.2 Расчёт затрат на материальные расходы
5.3 Расчёт заработной платы
5.3.1 Заработная плата ремонтных рабочих
5.3.2 3аработная плата подсобно-вспомогательных рабочих
5.3.3. Заработная плата ИТР
5.4 Расчёт накладных расходов
5.5. Расходы СТО по статьям затрат и по видам технических воздействий
5.6 Экономические результаты хозяйственной деятельности СТО
5.7 Определение показателей использования фондов производства
5.8 Расчёт экономического эффекта от инвестиций
5.9 Расчёт технико-экономических характеристик деятельности СТО
Приложения
