Проект стенда и технологии восстановления коленчатого вала ЗИЛ-130

Состав чертежей

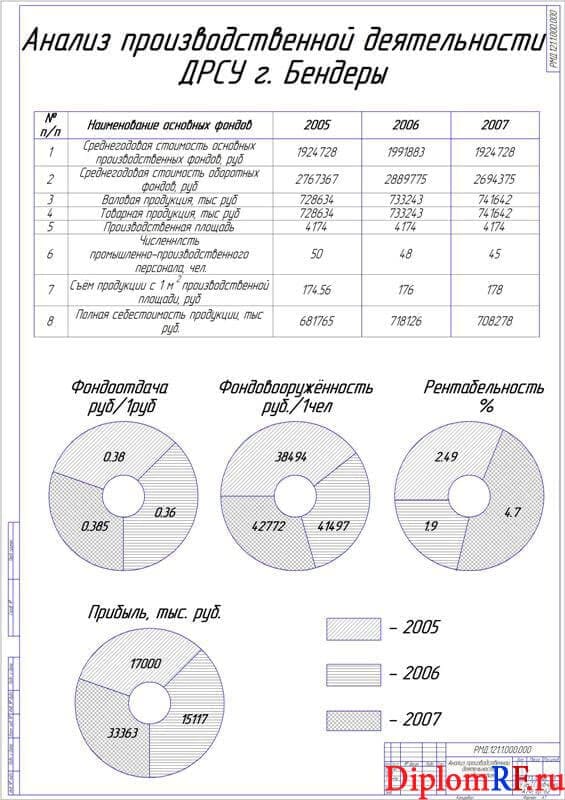

1. Анализ производственной деятельности предприятия А1

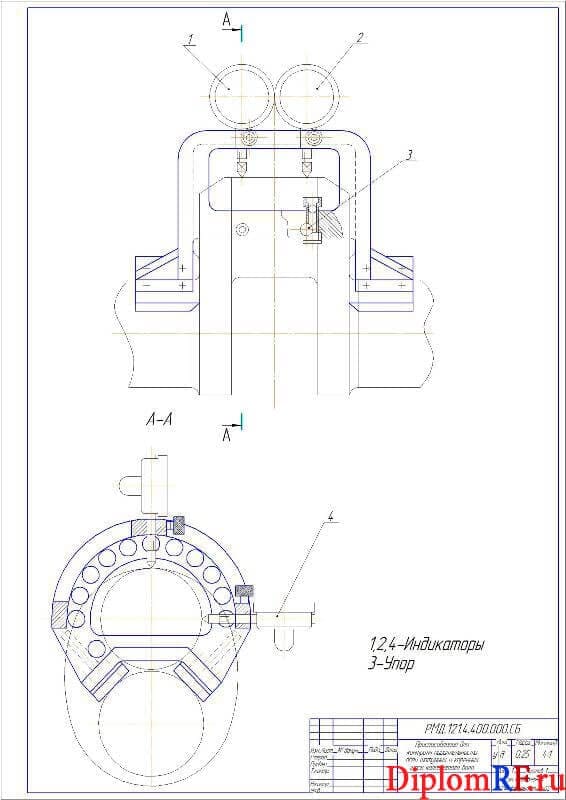

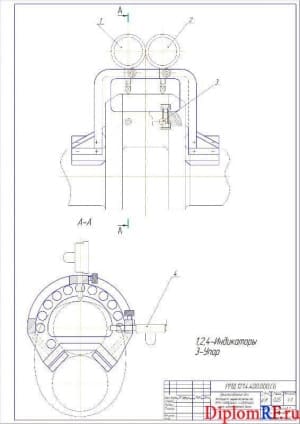

2. Чертёж сборочный приспособления для контроля параллельности поверхностей коленчатого вала А2

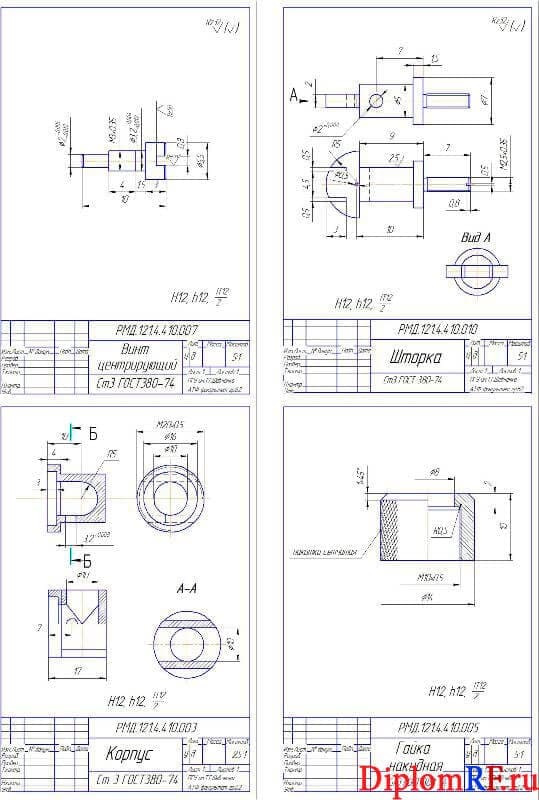

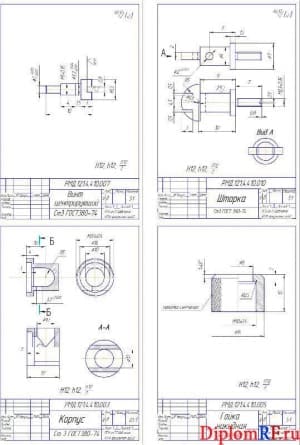

3. Чертёж деталировки (винт центрирующий, шторка, корпус, гайка накидная) А2

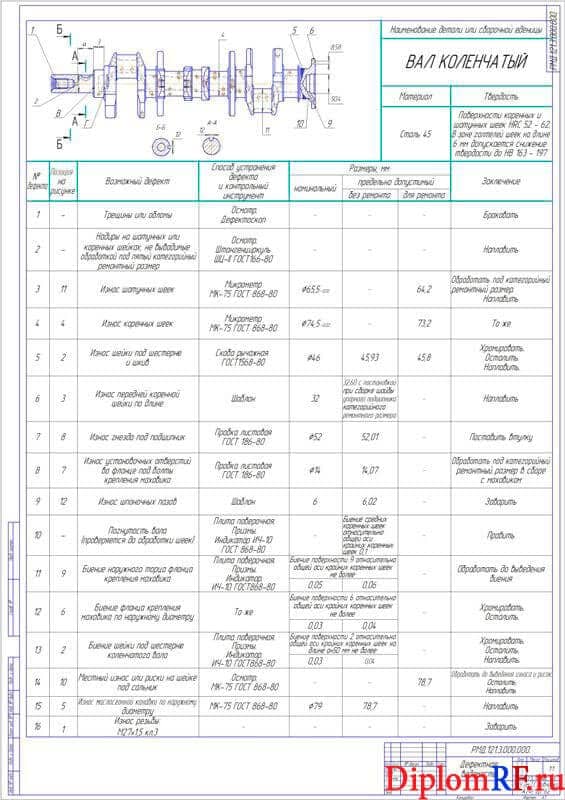

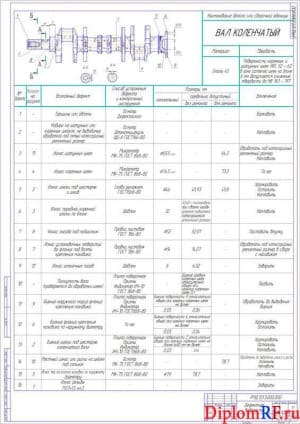

4. Дефектовочная ведомость А1

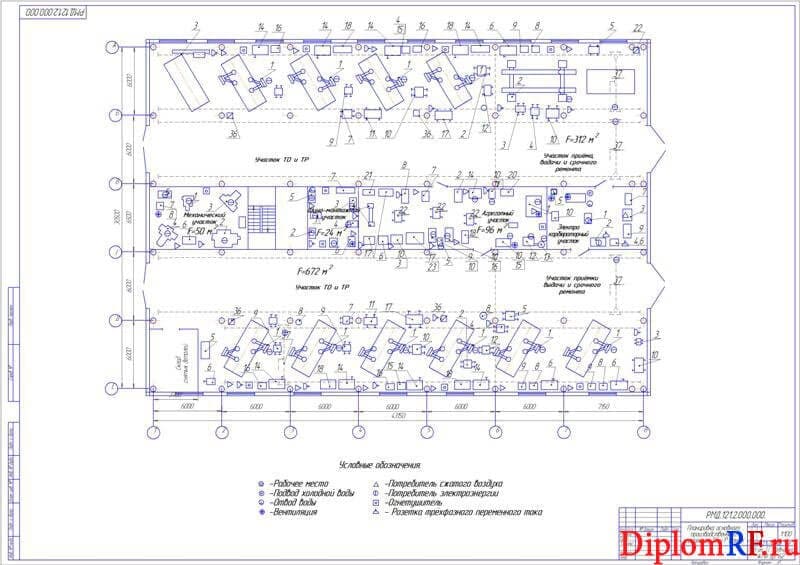

5. Планировка основного производственного корпуса по ТО и Р машин А1

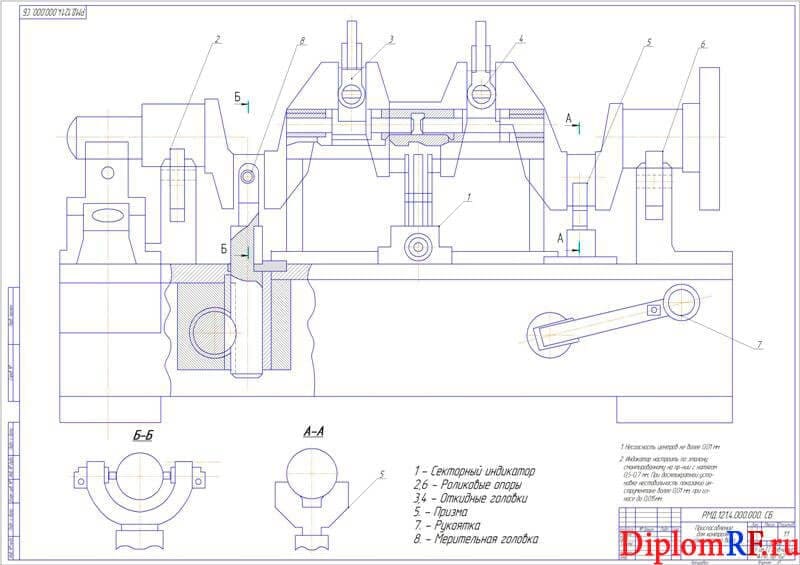

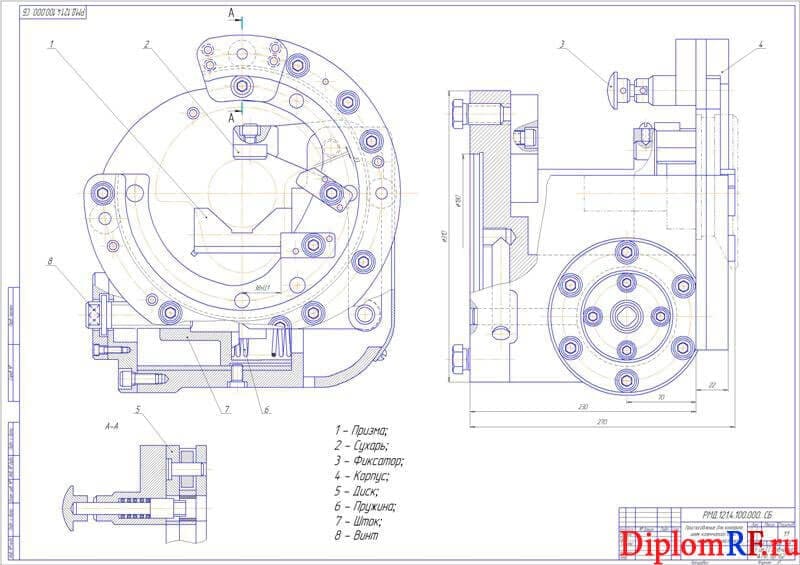

6. Чертёж сборочный приспособления для контроля размеров и формы коленчатого вала при обработке А1
7. Общий вид приспособления для контроля коленчатого вала А1

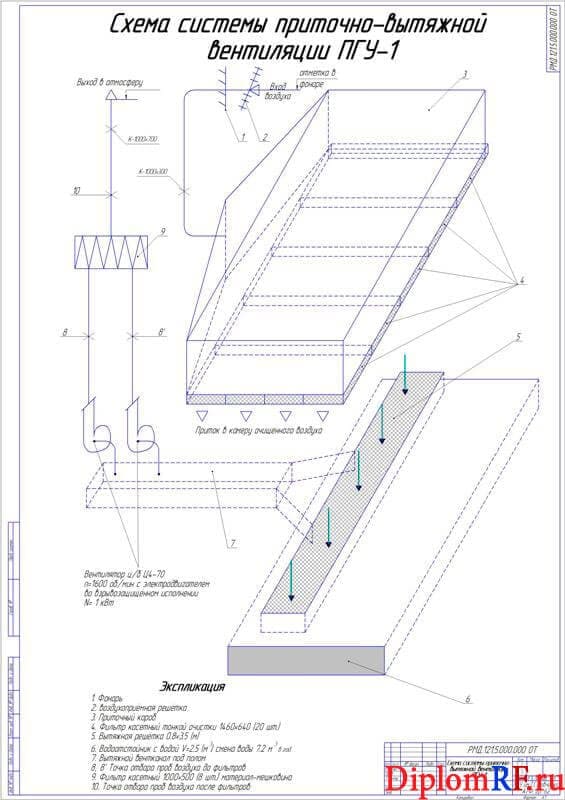

8. Схема системы приточно-вытяжной вентиляции ПГУ-1 А1

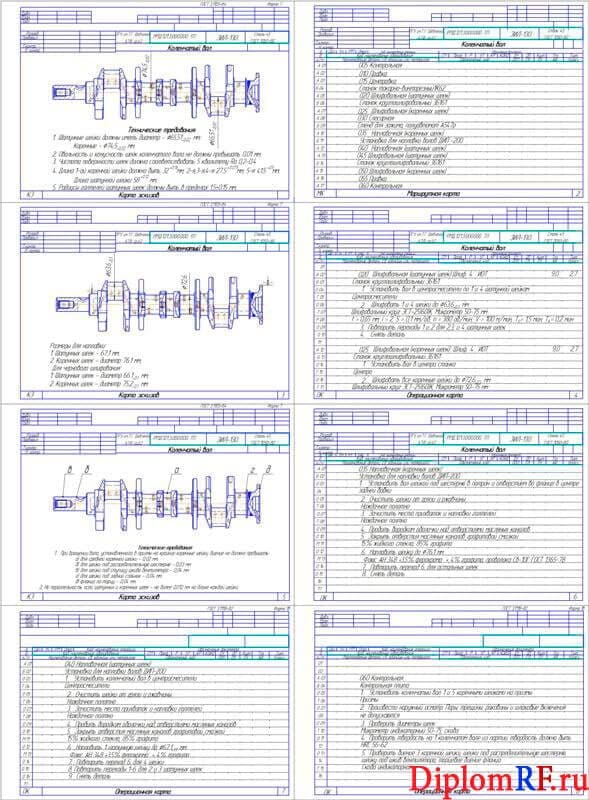

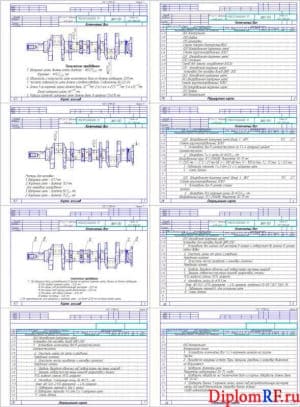

9. Плакат технологического процесса А1

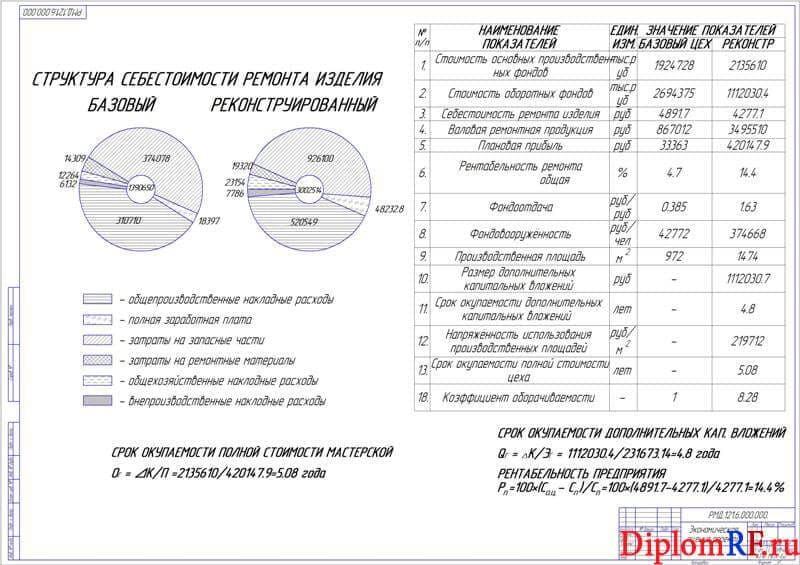

10. Показатели экономической оценки проекта А1

Описание

В дипломной работе выполнена реконструкция мастерской по техническому обслуживанию и ремонту парка машин ДРСУ г.Бендеры. Проанализированы технико-экономические показатели производственной деятельности предприятия с представлением таблиц за 2005-2007 годы: общего объёма производства продукции, выпуска и реализации готовой продукции, реализации объёма продукции в разрезе рынков, сводной таблицы производственно-хозяйственной деятельности. Рассмотрен состав машинотракторного парка предприятия.

В ходе исследования организации техобслуживания и ремонта подвижного состава рассмотрены современные требования и рекомендуемые технологии по техническому обслуживанию автомобильного транспорта. Определены число и виды трудоёмкостей техобслуживания автомобилей с представлением таблиц общего пробега по маркам автомобилей и расчётного количества ремонтов и технических обслуживаний. Выполнены расчёт производственного штата ремонтной мастерской, выбор и обоснование производственных участков, распределение объёма по видам работ. Представлена таблица сводных данных по определению количества производственных рабочих по участкам.

Рассчитано требуемое технологическое оборудование с определением числа металлорежущих станков. Представлена таблица ведомости оборудования мастерской. Выполнен расчёт требуемых площадей участков предприятия и вспомогательных помещений. Произведена общая планировка производственного корпуса и технологическая компоновка участков.
В технологической части выполнен анализ дефектов деталей, рассмотрены способы их восстановления. Исследованы способы восстановления коленчатого вала двигателя ЗИЛ-130. Выполнено описание проектной разработки технологии восстановления коленчатого вала двигателя ЗИЛ-130. Разработаны маршрутные и операционные карты.

В конструкторской части выпускной квалификационной работы рассмотрены способы контроля размера и формы коленчатых валов. Выполнено описание проектной разработки приспособления для контроля размеров коленчатого вала. Произведён прочностной расчёт шарнира и рычага.
В разделе охраны труда на основании выполненной планировки мастерской произведены расчёты расхода электроэнергии, отопления, освещения и вентиляции. Предложены мероприятия по защите окружающей среды.

В экономической части выполнен анализ технико-экономических показателей проекта с определением экономической целесообразности реконструкции ремонтной мастерской. Определены основные абсолютные технико-экономические параметры ремонтного предприятия. Рассчитаны себестоимость ремонтной продукции и оборотные средства. Рассмотрена эффективность проектной разработки приспособления для ремонта коленчатого вала.
