Разработка приспособления для фрезерования плоскости прилегания головки цилиндров

Состав чертежей

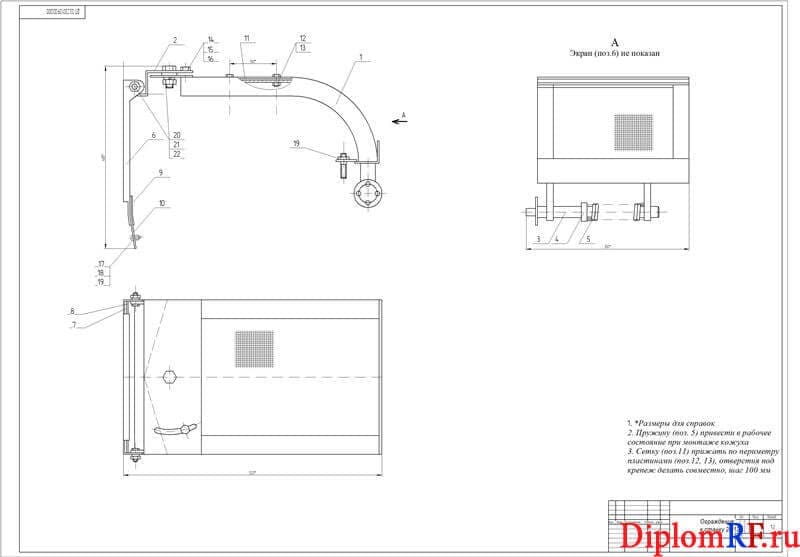

1. Чертеж ограждения к станку 2Н125 А1
2. Ремонтный чертеж головки цилиндра А1

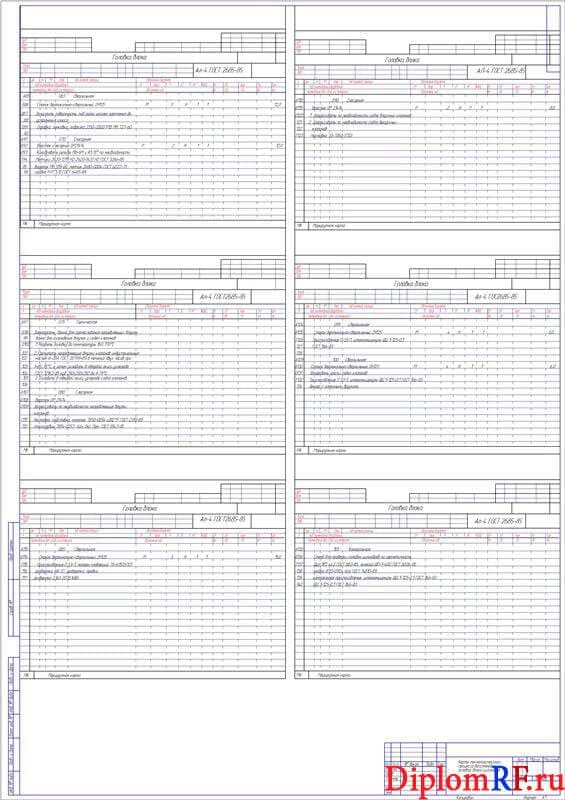

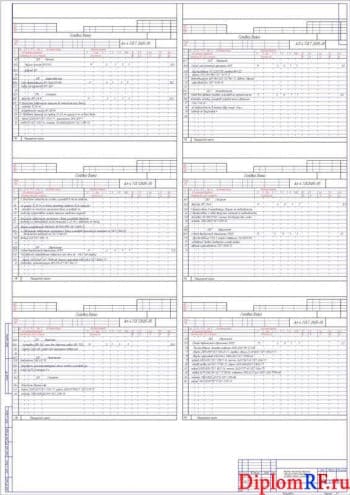

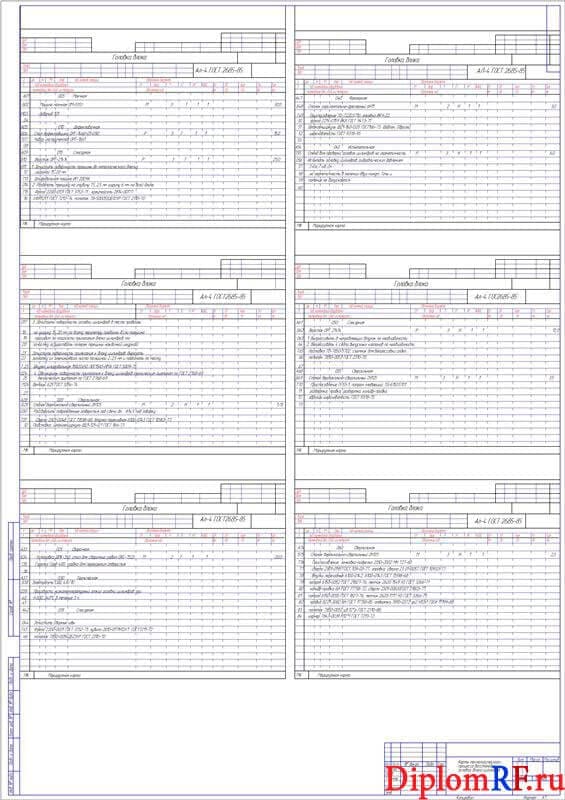

3. Плакат карты процесса технологического 2хА1

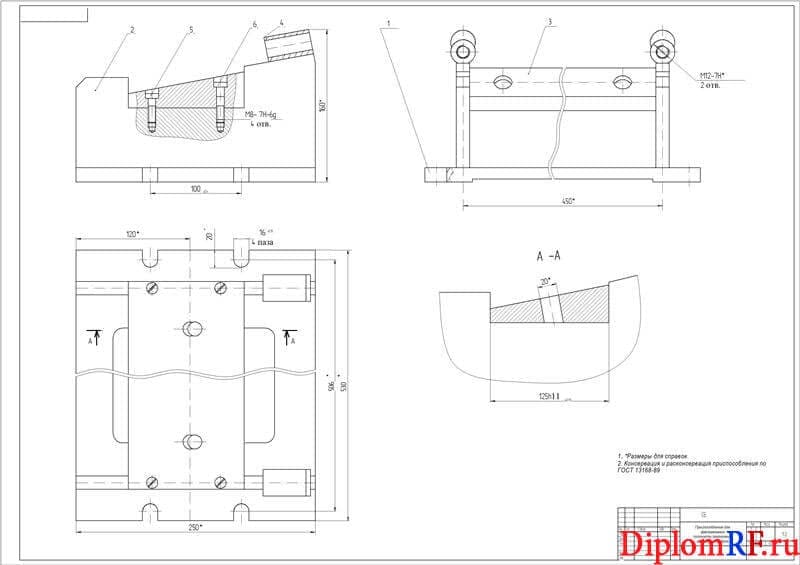

4. Сборочный чертеж приспособления для фрезерования плоскости прилегания головки цилиндров А1

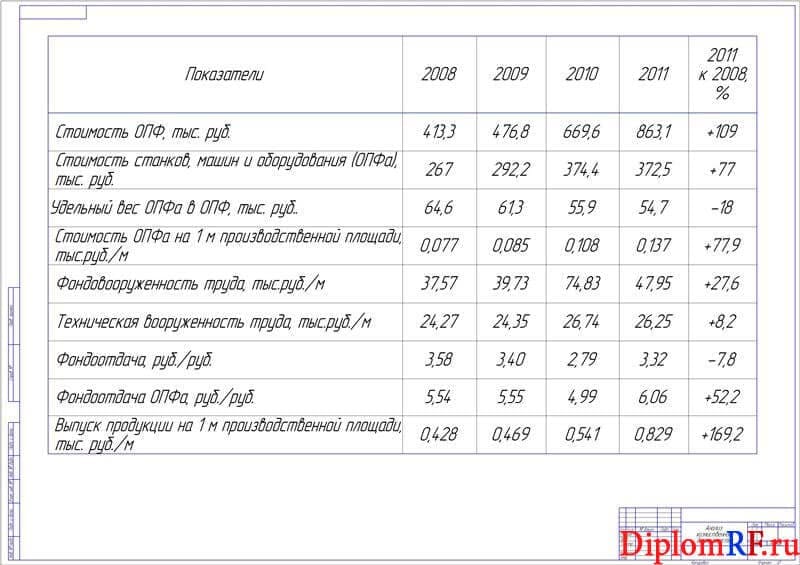

5. Анализ деятельности хозяйственной А1

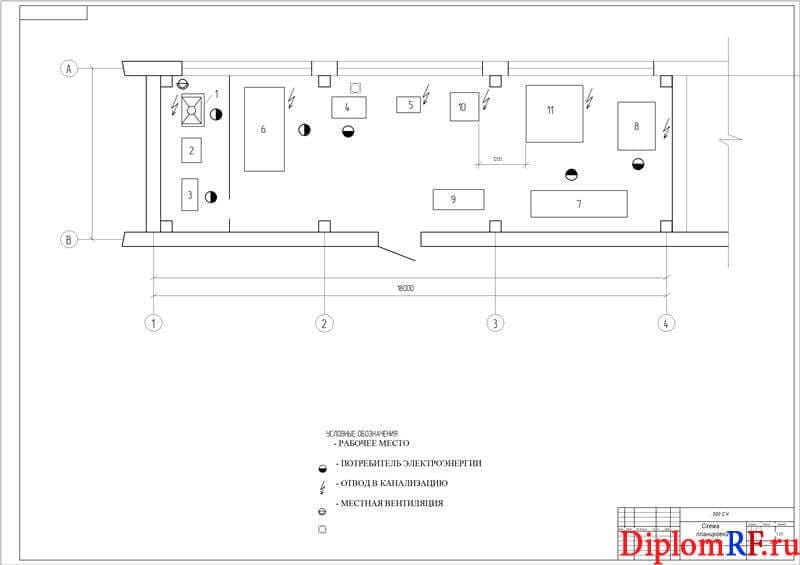

6. Чертеж плана участка А1

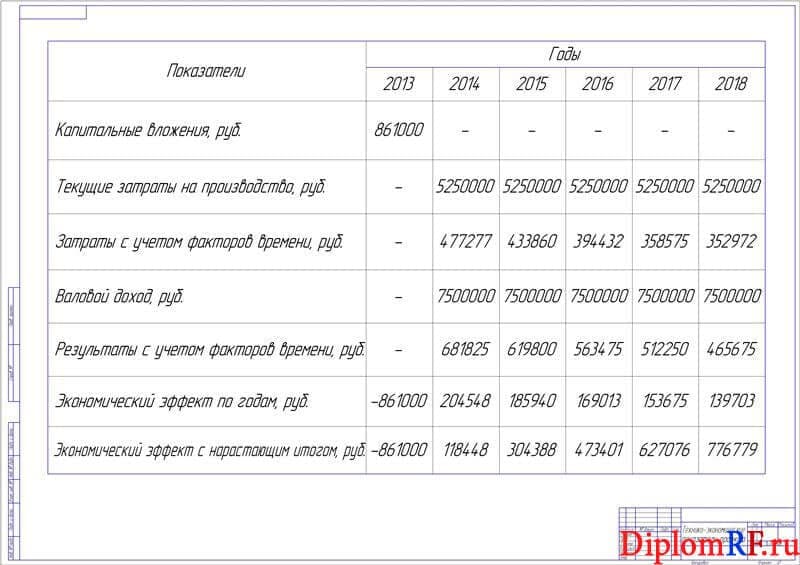

7. Показатели технико-экономические А1

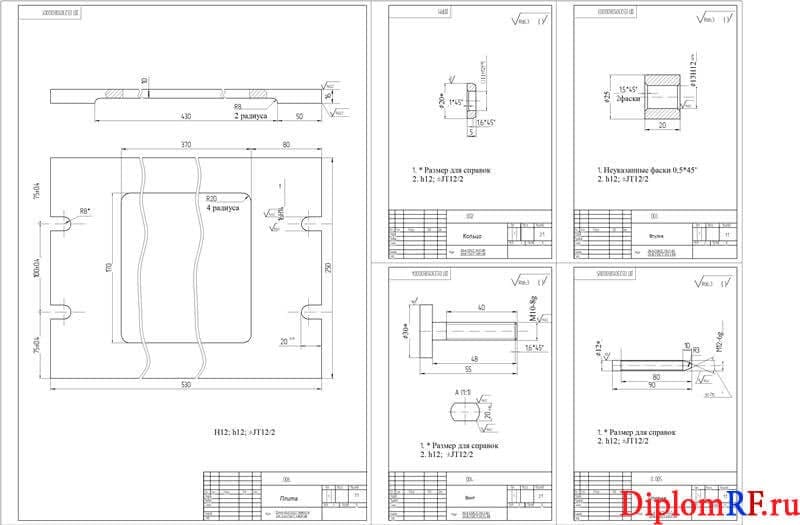

8. Чертежи деталей: плита, винт, шпилька, кольцо и втулка А1

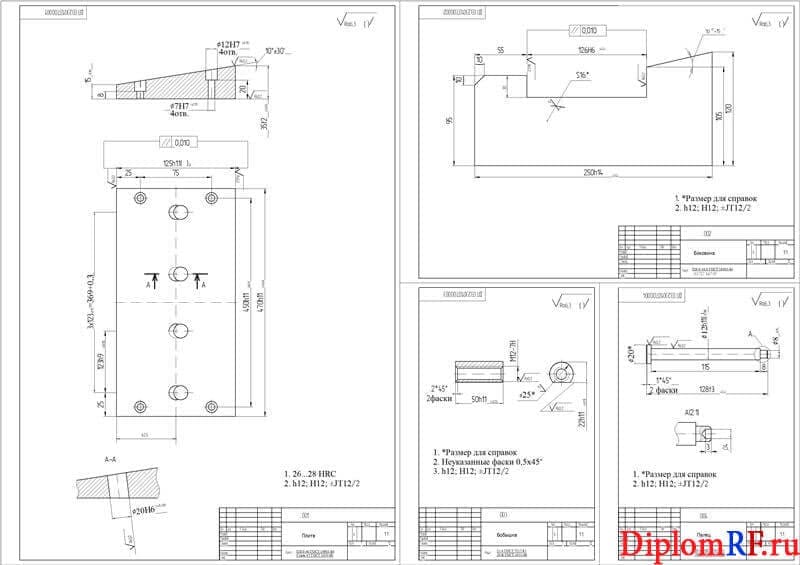

9. Деталировка: плита, бобышка, палец, боковина А1

Описание

В дипломной работе выполнено проектирование приспособления для фрезерования.
Проведен анализ деятельности производственной предприятия, а именно: его характеристика, показатели объемов производства, показатели оснащенности предприятия фондами и их использования, показатели производительности труда и заработной платы и показатели эффективности производства. Обоснована тема проекта дипломного.

В части технологической ВКР составлен план восстановления детали и рассмотрено сочетание дефектов в маршрутах. Подобран способ рационального устранения дефектов основных у детали. Описаны дефекты и предназначение способов их устранение по критерию технологическому. Проанализированы способы, предназначенные для устранения дефектов по критерию техническому, а также способы устранения дефектов по критерию технико-экономическому. Осуществлена разработка процесса технологического восстановления детали. Для этого совершены следующие операции: спланированы операции процесса технологического восстановления детали; выбраны и рассчитаны режимы выполнения основных операции технологических и обоснованы припуски на обработку детали; проведено нормирование техническое операций основных и рассмотрено оформление документов технических.

В части организационной рассмотрен режим работы и определены фонды годовые времени работы рабочих и оборудования. Определена программа годового восстановления головки блока цилиндров. Выполнен расчет необходимого числа рабочих. Произведен расчет оборудования ремонтно-технологического и его подбор. Приведен расчет площади участка производственной.
В части конструкторской обоснован выбор проектируемой конструкции приспособления. Описано приспособление и принципы его работы. Осуществлен прочностной расчет и произведен подбор болтов. Рассчитано соединение резьбовое.
В разделе безопасность жизнедеятельности произведен анализ факторов опасных и вредных. Определено освещение. Рассмотрена безопасность пожарная. Предложены мероприятия по уменьшению загрязнений среды окружающей.

В экономической части определена оценка стоимостных затрат на организацию участка проектируемого. Приведен расчет оценки стоимостной полученных результатов. Рассчитана эффективность экономическая.
В части графической выпускной квалификационной работе представлены следующие чертежи: ограждения к станку 2Н125, головки приспособления для фрезерования цилиндра, карты процесса технологического, приспособления для фрезерования плоскости прилегания головки цилиндров, анализа деятельности хозяйственной, схемы планировки участка, показателей технико-экономических. А также чертежи деталей: плита, бобышка, палец, боковина, винт, шпилька, кольцо и втулка.
