Анализ износа цилиндров ДВС с разработкой приспособления для выпрессовки гильз

Состав чертежей

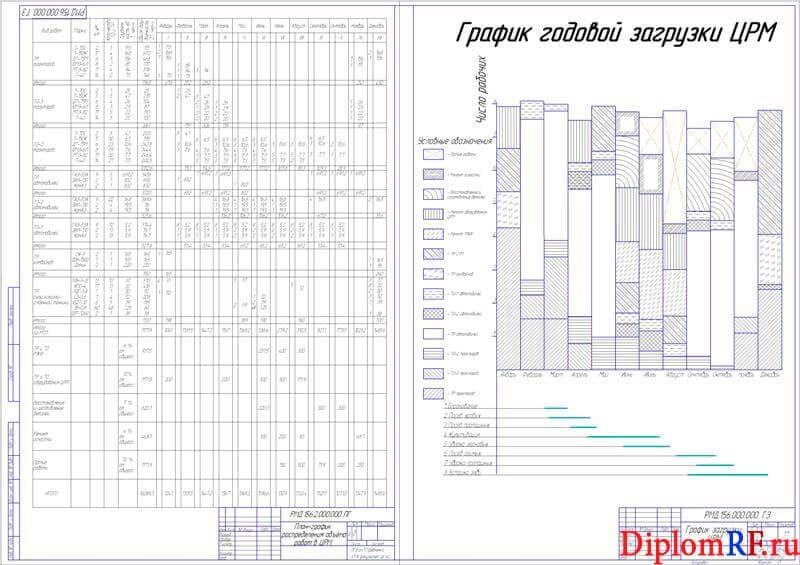

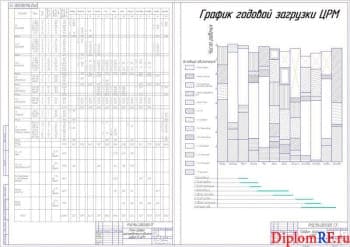

1. Графики загрузки и распределения работ в ЦРМ А1

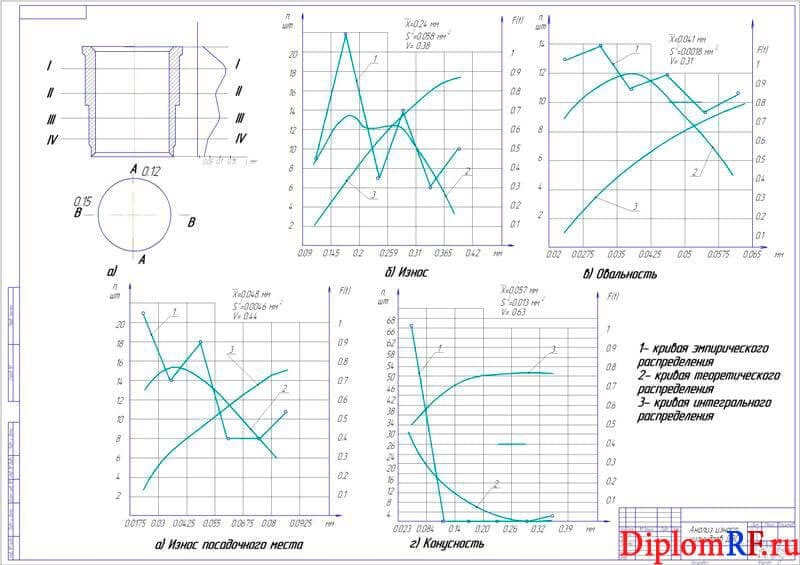

2. Графики анализа износа цилиндров ДВС А1

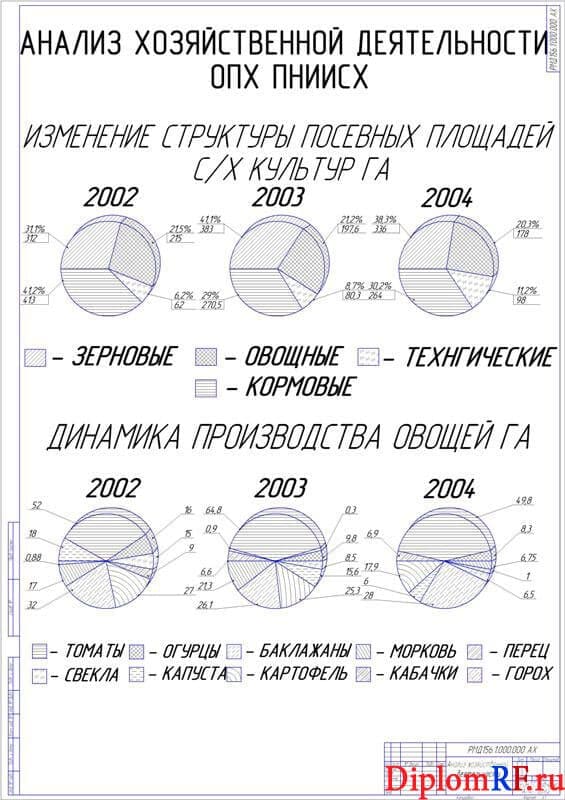

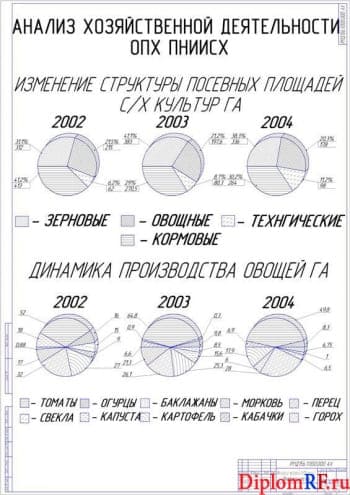

3. Схема оценка хозяйственной деятельности предприятия А1

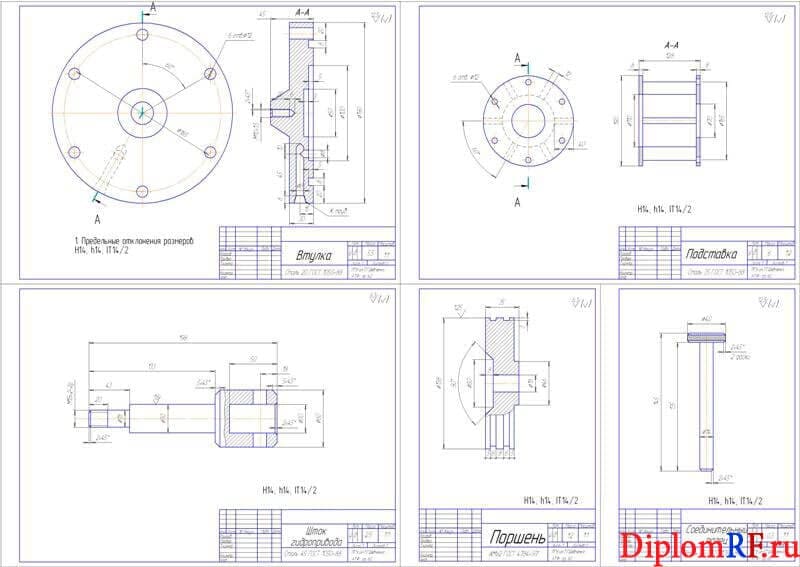

4. Чертеж деталировки А1

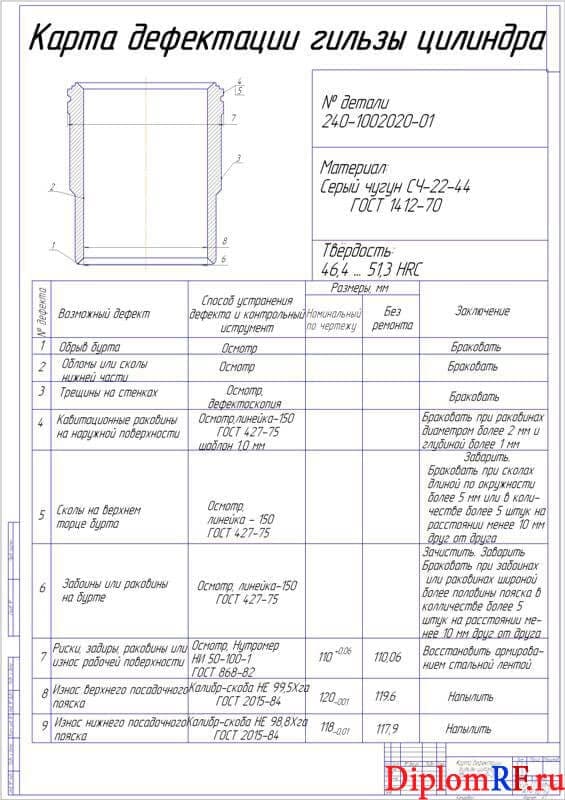

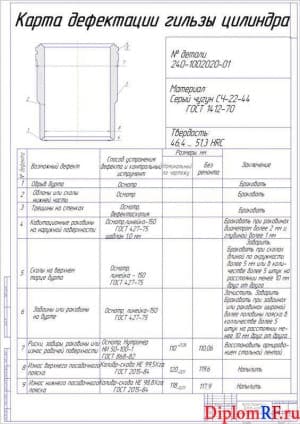

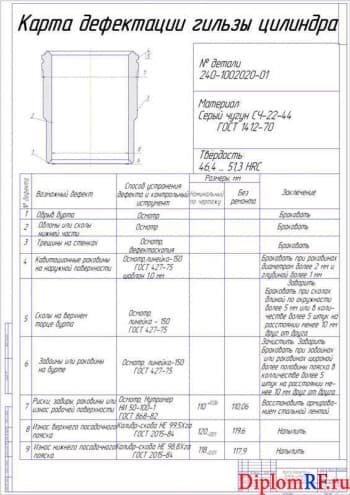

5. Карта дефектации гильзы цилиндра двигателя Д-240 А1

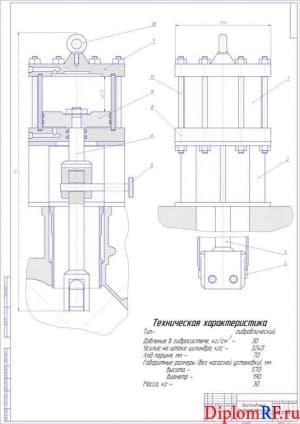

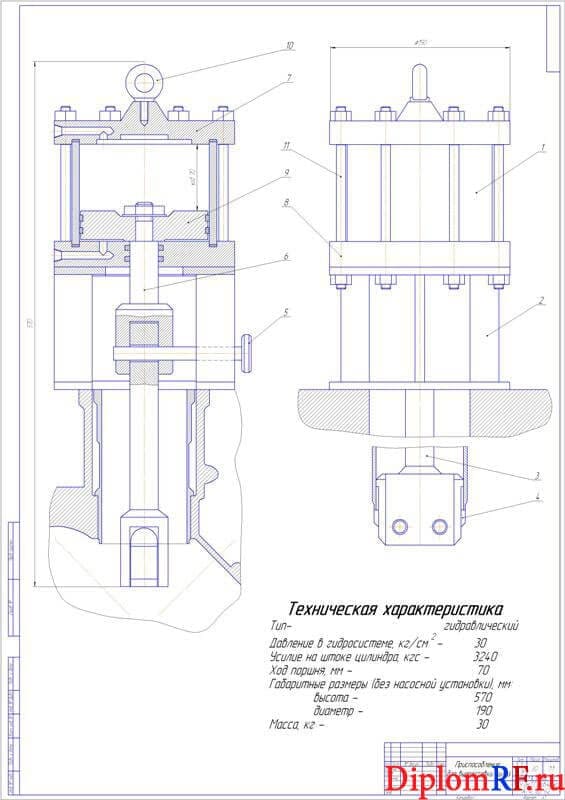

6. Чертеж общего вида приспособление для выпрессовки гильз А1

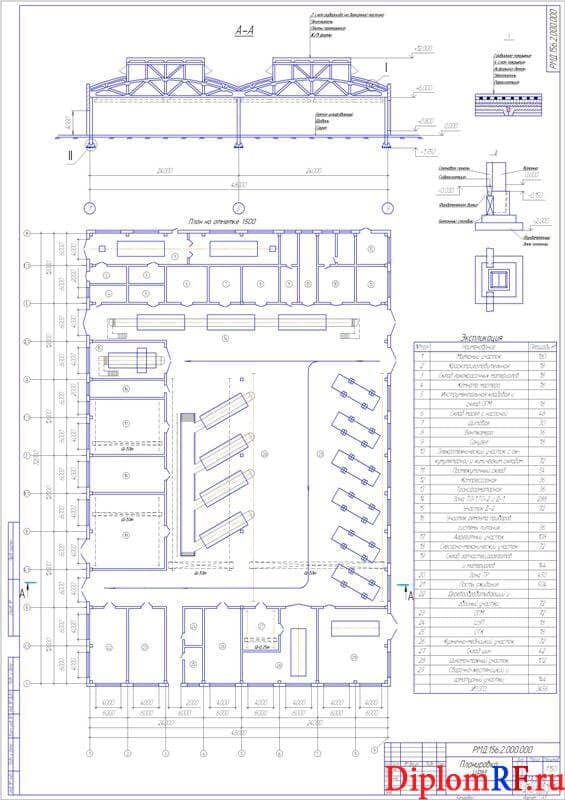

7. Чертеж планировки центральной ремонтной мастерской ЦРМ А1

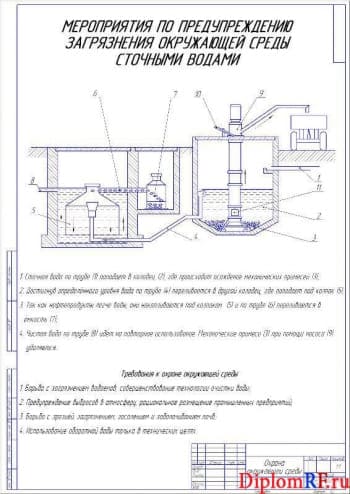

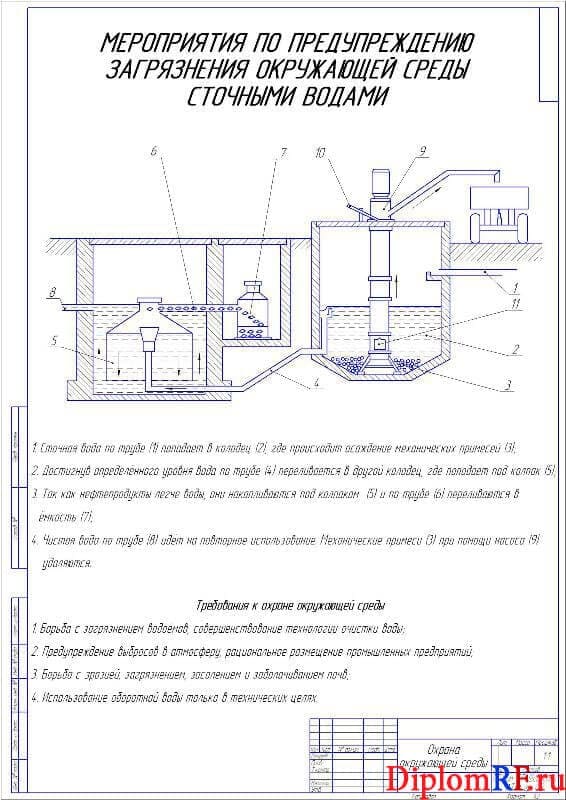

8. Схема мероприятий на предприятии по охране окружающей среды А2

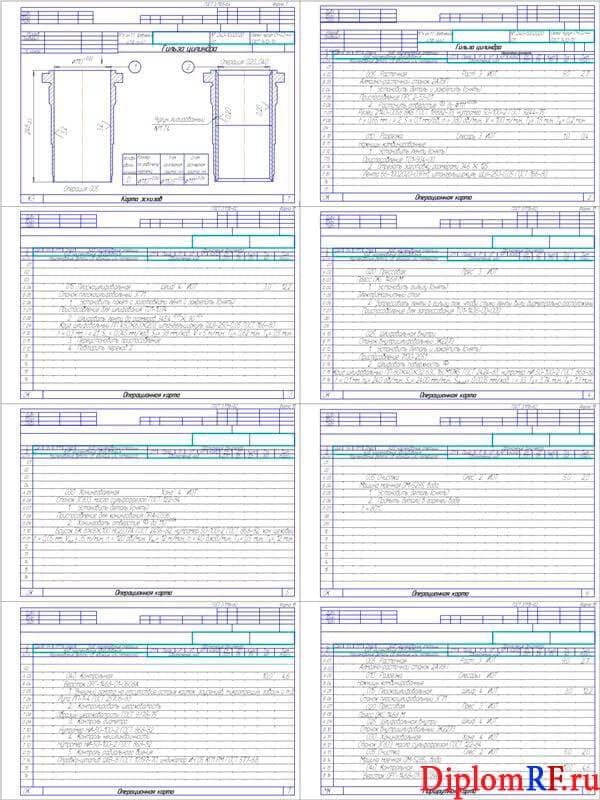

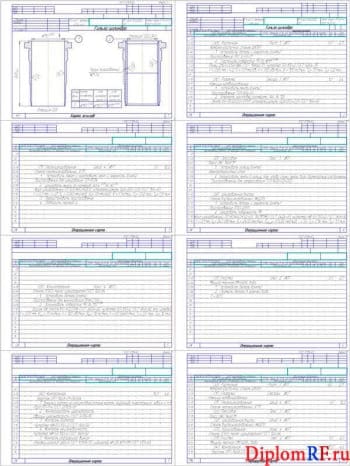

9. Чертеж технологическая карта А1

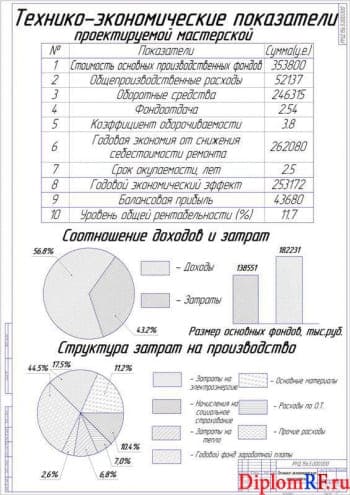

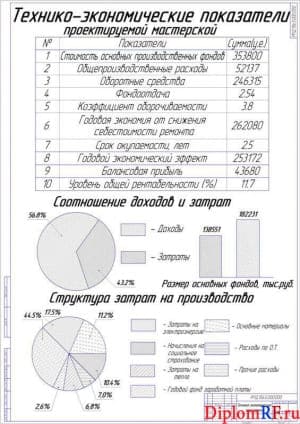

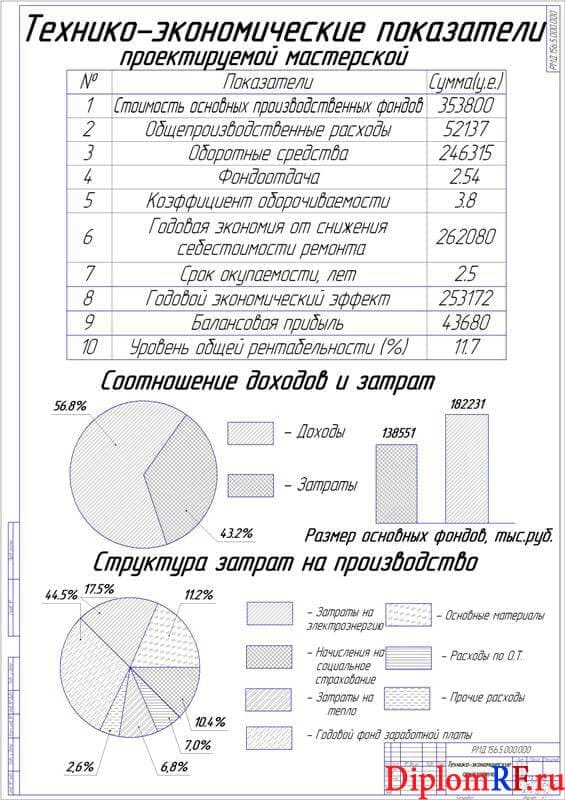

10. Схема показатели технико-экономические предприятия А1

Описание

В дипломной работе выполнен анализ производственной и хозяйственной деятельности предприятия. Представлены природные условия и месторасположение организации. Отражен состав МТП и ремонтно-технической базы. Представлен обзор динамики производства сельскохозяйственных культур, показатели урожайности в организации. В организационном разделе обобщены последние достижения в области организации ТО и текущего ремонта машин. Обоснован выбор схемы производственного процесса ТО и ТР машин, цели и задачи по совершенствованию тех.обслуживания и ремонту с/х техники. Выполнены расчеты количества ТР и ТО, объема ремонтно-обслуживающих работ в ЦРМ, разработан план-график выполнения ремонтно-обслуживающих работ машинно-транспортного парка, определено количество рабочих, сделан выбор производственных участков с распределением по видам работ. Определено необходимое количество станков и другого технологического оборудования с подбором числа металлорежущих станков, а также площади ремонтных и вспомогательных помещений предприятия. Произведена компоновка производственного корпуса с технологической планировкой участков и выбором схем потока и подъемно-транспортных средств.

В технологической части ВКР работы описаны дефекты деталей машин с существующими способами их ремонта. Представлен технологический процесс сборки двигателя. Фактическая сборка двигателя начинается на местах по ремонту отдельных узлов и деталей. Завершает этот процесс сборки двигателя из узлов и деталей на специальных стендах и конвейерах (в зависимости от размера ремонтного предприятия и форм организации процесса). Отражена поэтапная последовательность сборки двигателя, а также технология восстановления блока цилиндров. Дана конструкторско-технологическая характеристика гильзы с описанием основных дефектов и изображением схемы технологии процесса устранения дефектов. Представлены расчеты режима механической обработки.

В конструкторской части выпускной квалификационной работы предложено приспособление для восстановления гильз цилиндров двигателя Д-240, которое позволяет увеличить качество ремонта детали и снизить себестоимость ремонта. Отражено назначение конструкции, описание и конструктивных элементов проектируемого приспособления. Дана техническая характеристика конструкции с определением усилий выпрессовки гильзы цилиндров.
Предложены мероприятия по охране труда и технике безопасности с описанием состояния охраны труда в хозяйстве и анализа производственного травматизма на предприятии. Выполнены расчеты естественного и искусственного освещения и вентиляции по участкам, а также выполнен расчет отопления и энергообеспечения цеха. Определена годовая потребность воды и разработана инструкция по охране труда при работе на металлообрабатывающих станках.

В экономической части работы дана техническая и экономическая оценка разработки, с расчетами основных экономических показателей по модернизации ЦРМ хозяйства, плановой калькуляции себестоимости ремонта изделия, оборотных средств цеха. Представлена техническая и экономическая оценка конструкторской разработки, которая подтвердила их эффективность.
