Проектирование поста ТО и стойки для вывешивания автомобилей

Состав чертежей

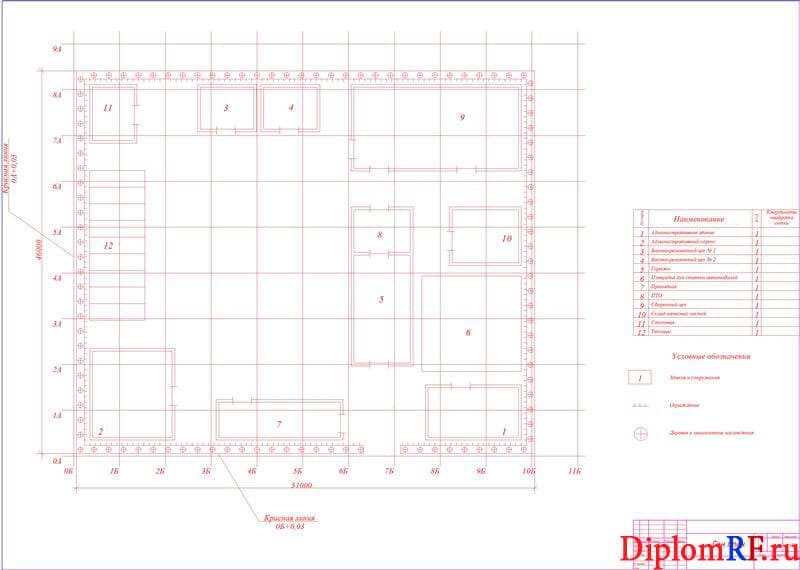

1. Генеральный план территории автотранспортного парка А1

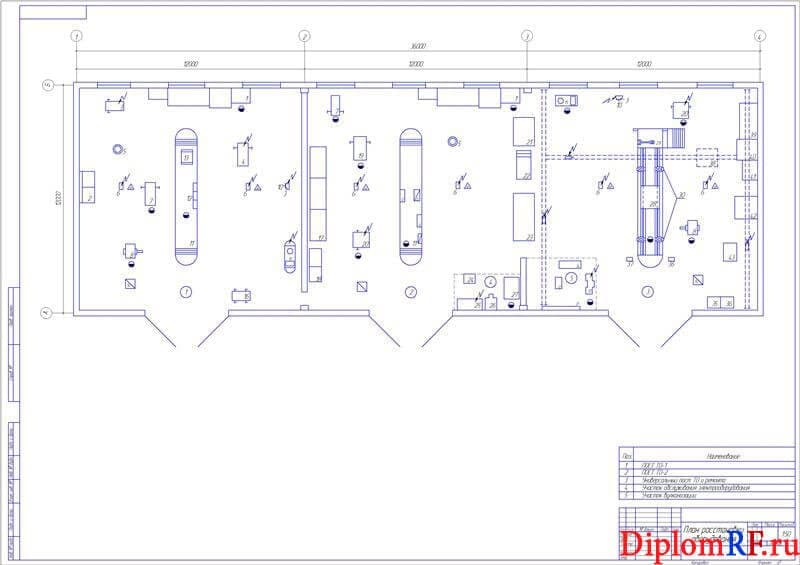

2. Чертеж размещения оборудования в ремонтной мастерской А1

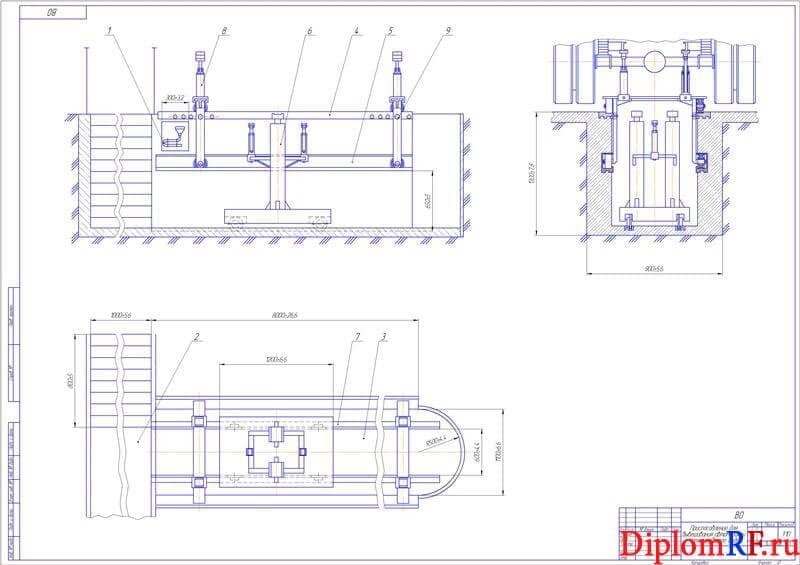

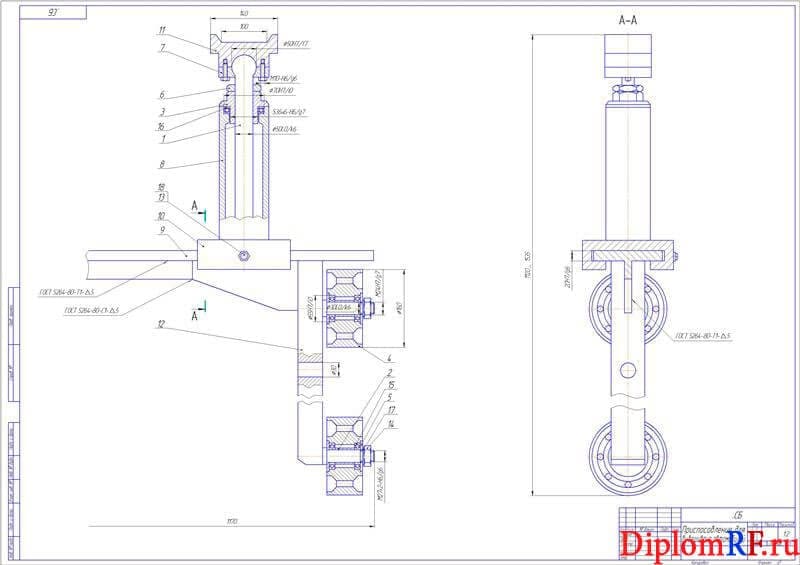

3. Общий вид приспособления для вывешивания автомобилей А1
4. Чертеж сборочный опорной стойки А1

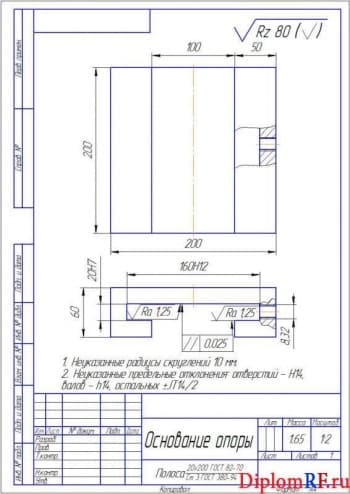

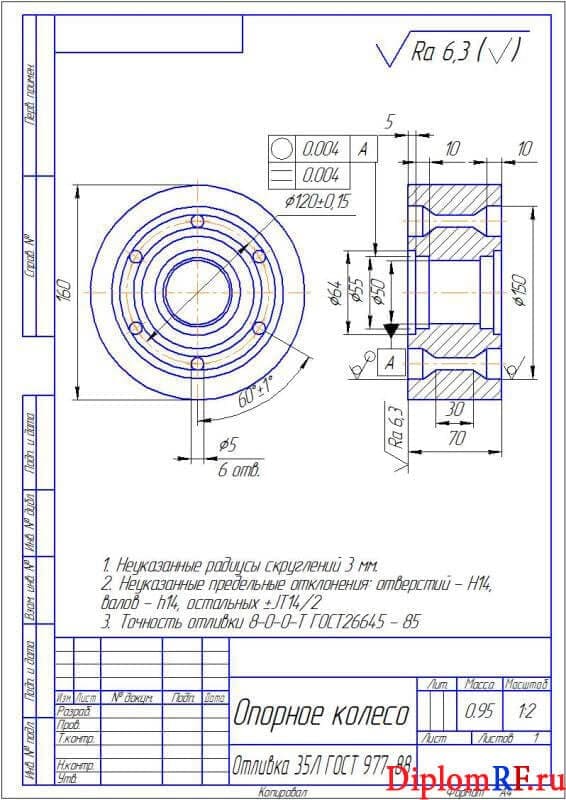

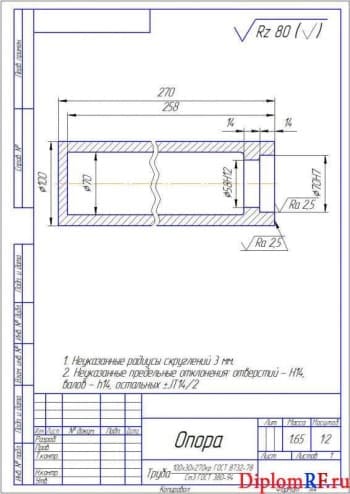

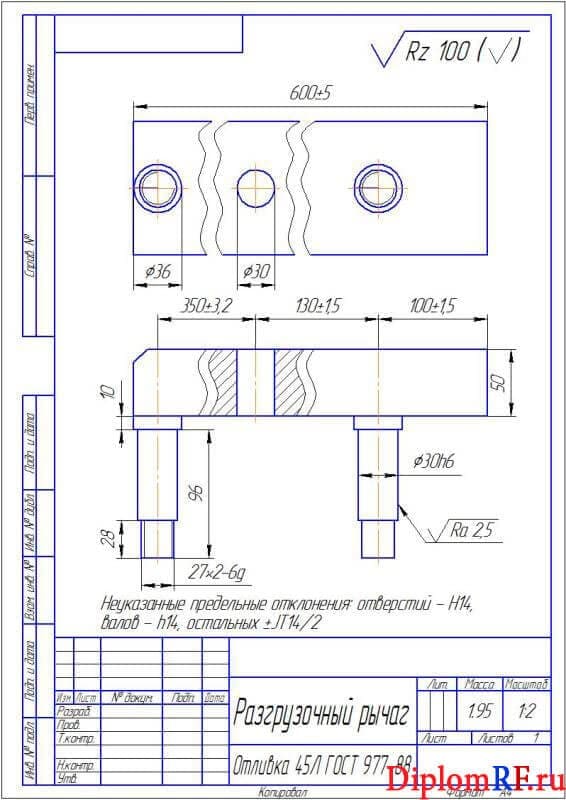

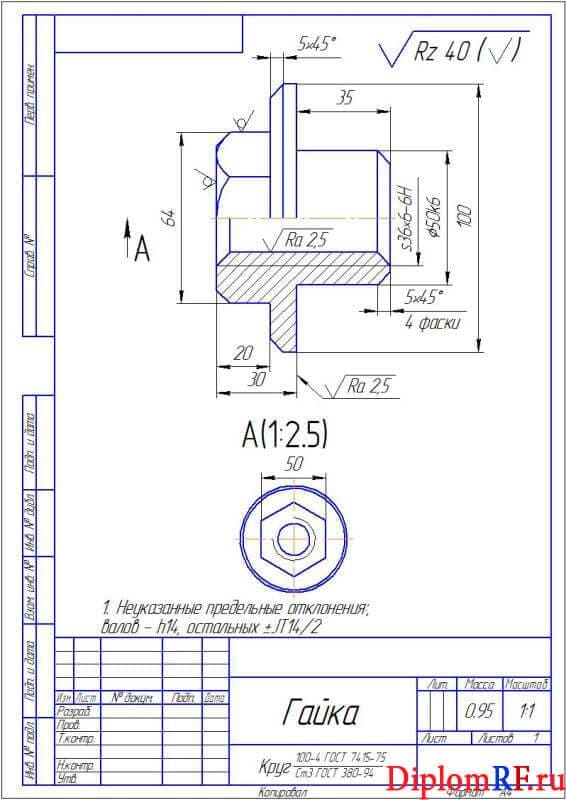

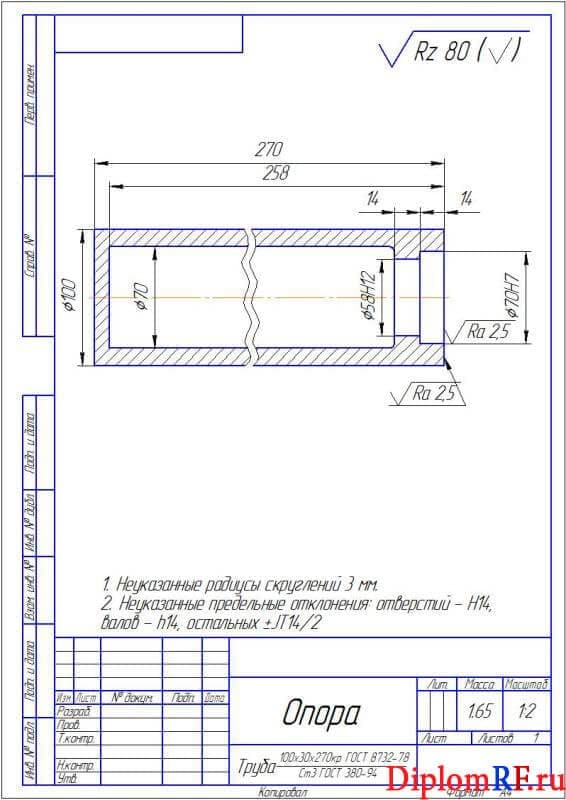

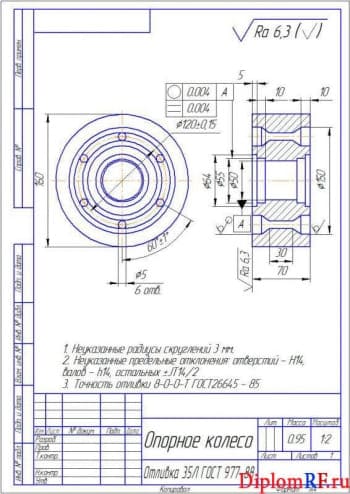

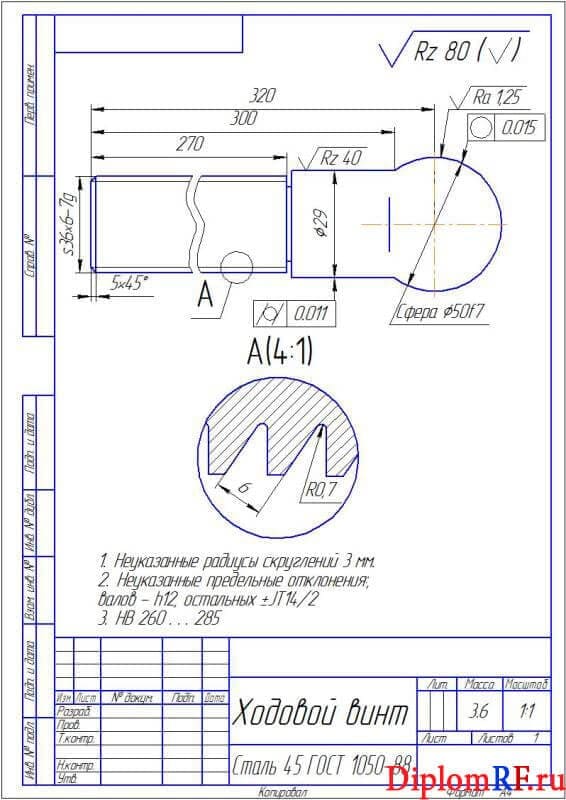

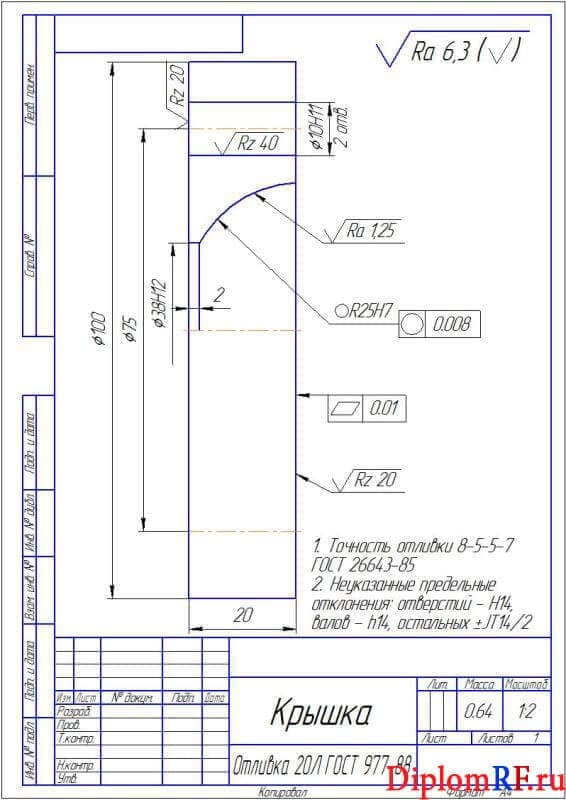

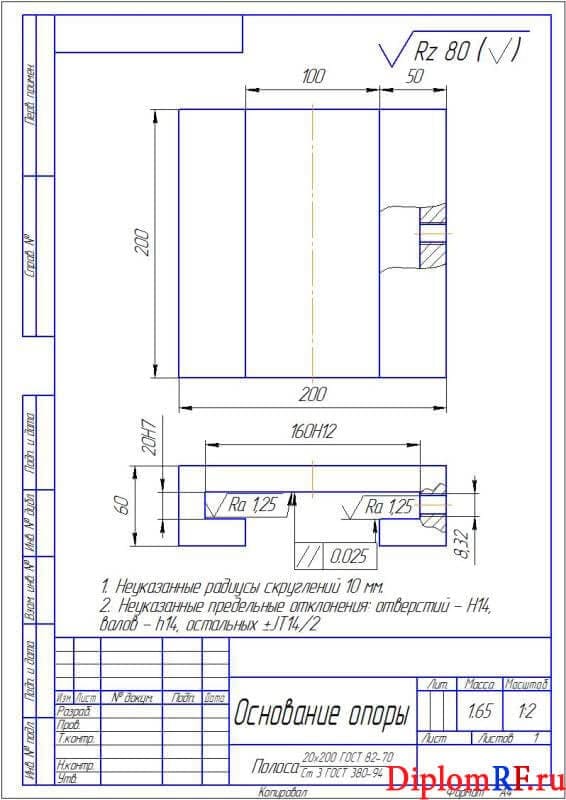

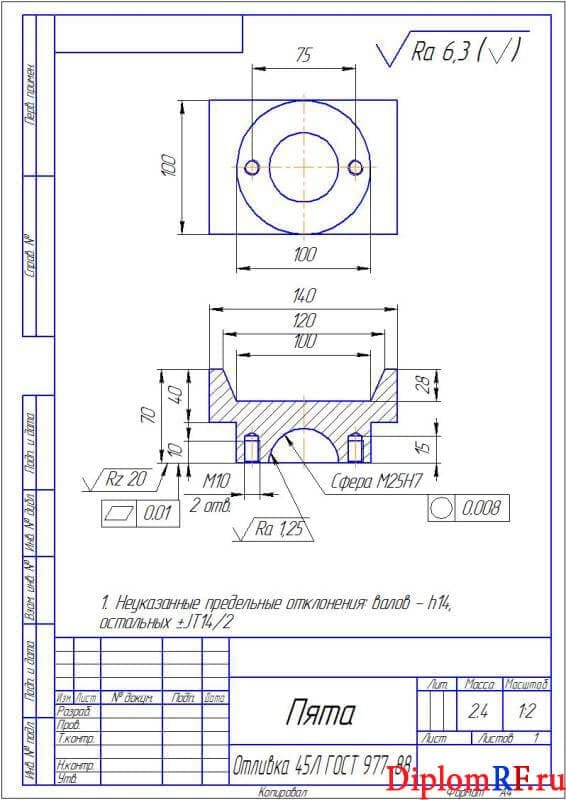

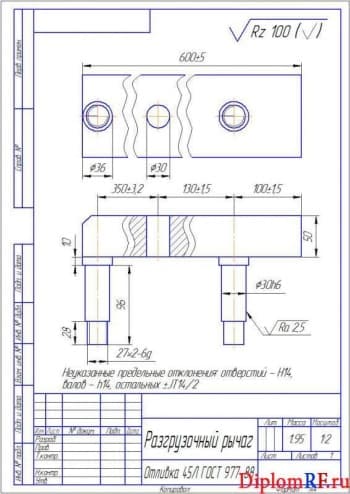

5. Рабочие чертежи деталей: крышка А4, пята А4, ходовой винт А4, гайка А4, основание опоры А4, опора А4, колесо опорное А4, разгрузочный рычаг А4

Описание

В дипломной работе спроектировано приспособление для вывешивания автомобилей при обслуживании техническом.
В первом разделе пояснительной записки приведена характеристика общая предприятия. Рассмотрены состав и структура автопарка, а также применение автотранспорта грузового.
В технологической части ВКР дано обоснование и выбор принимаемого к расчету состава списочного. Установлены нормативы, подобраны и скорректированы периодичности обслуживания и пробега до КР. Проведена корректировка нормативов трудоемкости единицы ТО и ТР на 1000 км пробега для автомобиля. Рассчитана средняя трудоемкость единицы ТО и ТР на 1000 км для состава подвижного. Определены коэффициенты: готовности технической, использования автомобилей и пробега годового парка. Выполнен расчет количества проведенных обслуживаний за год. Произведен расчет программы суточной по обслуживанию техническому автомобилей. Приведен расчет объема годового работ. Определены численность рабочих производственных и число постов обслуживания технического. Осуществлен подбор для постов обслуживания оборудования, приспособлений и инструмента. Рассмотрена организация выполнения обслуживания технического и ремонта автомобилей.

В части конструкторской приведено обоснование выбора разработки конструкторской. Описана работа приспособления при вывешивании автомобилей при обслуживании техническом. Выполнены расчеты: стойки, фиксатора, соединения сварного рейка стойка-зубчатая, шестерни в сопряжении рейка-шестерня зубчатая, проверочный расчет шпонки, колеса опорного, рамы каретки, для двигателя и редуктора болтов крепления. Подобраны подшипники. Просчитаны технико-экономические показатели разработки конструкторской.
В разделе экологичность и безопасность проекта проведена оценка трудовых условий. Рассмотрена безопасность техническая при обслуживании техническом автомобилей. Описана классификация и присвоена категория объекту проектируемому. Определено освещение искусственное. Разработаны решения по безопасности экологической.

В экономической части рассчитаны вложения капитальные. Составлена смета расходов и выполнен расчет показателей эффективности экономической проекта.
В части графической выпускной квалификационной работы представлены следующие чертежи: плана генерального, плана расстановки оборудования, приспособления для вывешивания автомобилей, опорной стойки, детали крышка, детали пята, детали винт ходовой, детали гайка, детали основание опоры, детали опора, детали колесо опорное, детали разгрузочный рычаг.
