Проект организации использования МТР с разработкой уборочного агрегата

Описание

Описание дипломной работы:

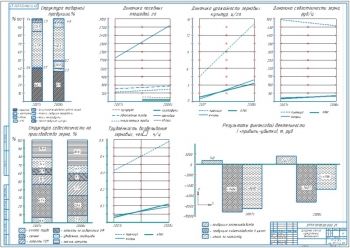

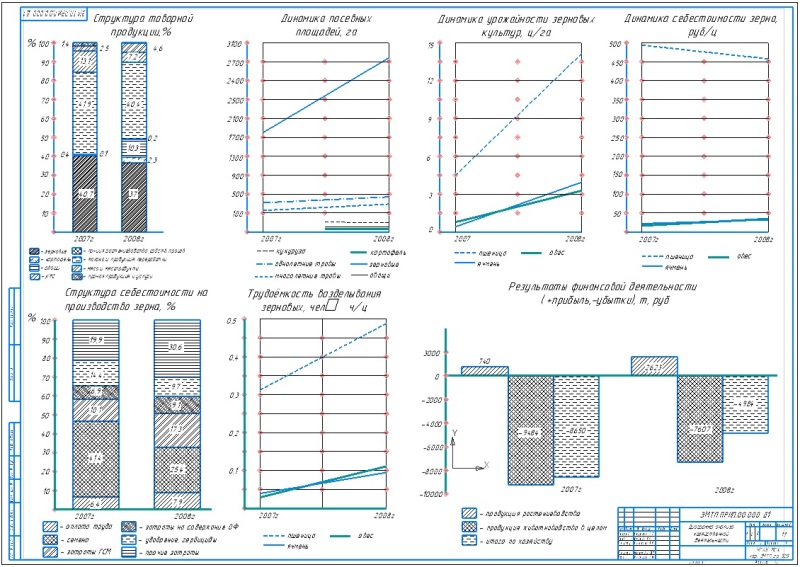

В дипломном проекте был проведен анализ хозяйственной деятельности предприятия. Представлена структура товарной продукции. Определены показатели энергообеспеченности и энерговооружённости, динамика и структура основных средств, обеспеченность хозяйства рабочей силой, а также рентабельность производства.

Выполнена разработка рационального использования МТП. Рассмотрены современные проблемы механизированных процессов в растениеводстве и факторы, определяющие потребность в технике. Осуществлен выбор типа агрегатов для хозяйства. Описаны основные принципы при выборе типажа тракторов.

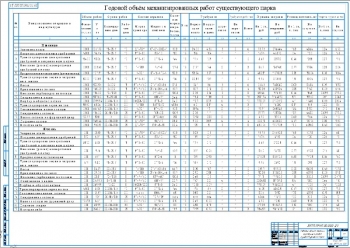

         Спроектировано использование техники. Для планирования машиноиспользования был составлен годовой объем механизированных полевых работ в растениеводстве. Приведены исходные данные для разработки плана:

• Структура посевных площадей;
• Технологические карты по возделыванию и уборке сельскохозяйственных культур;
• Наличие техники, рациональная и реальная производительность

     агрегатов на различных работах;

• Наличие механизаторов и их квалификация;
• Наличие наиболее благоприятных периодов выполнения полевых механизированных работ;
• Реальные возможности привлечения со стороны трудовых ресурсов, транспортных и других технических средств;
• Имеющиеся технические средства и кадры для технического обслуживания МТП;
• Наличие средств связи и бытового обслуживания.

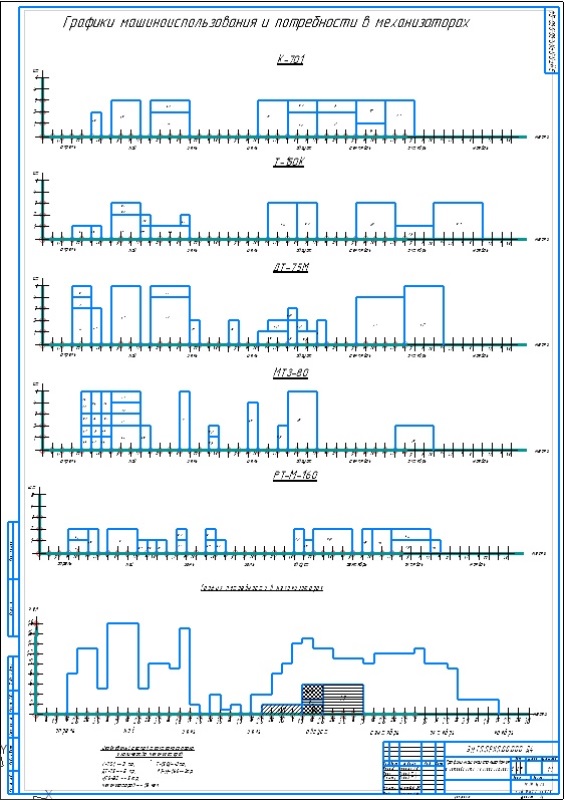

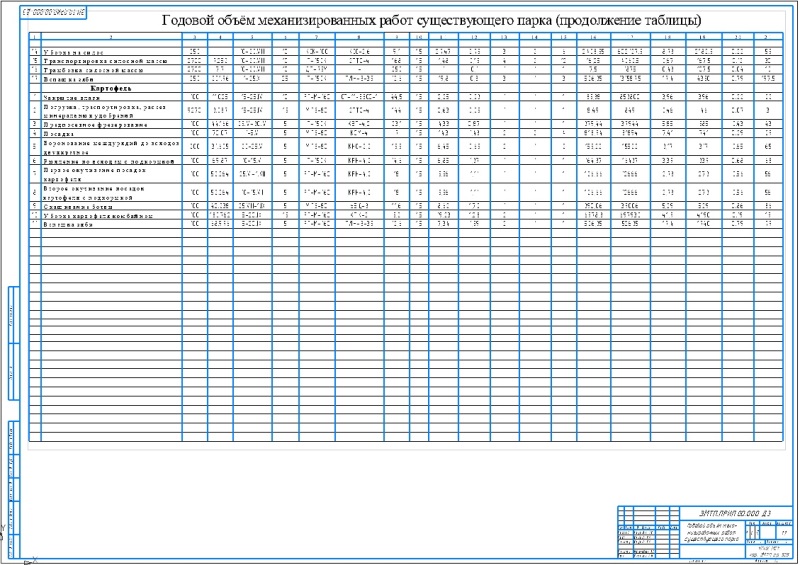

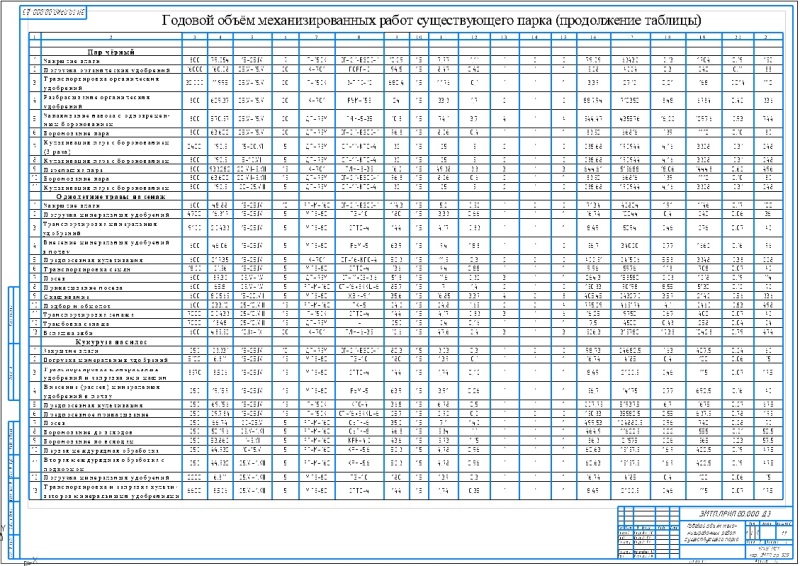

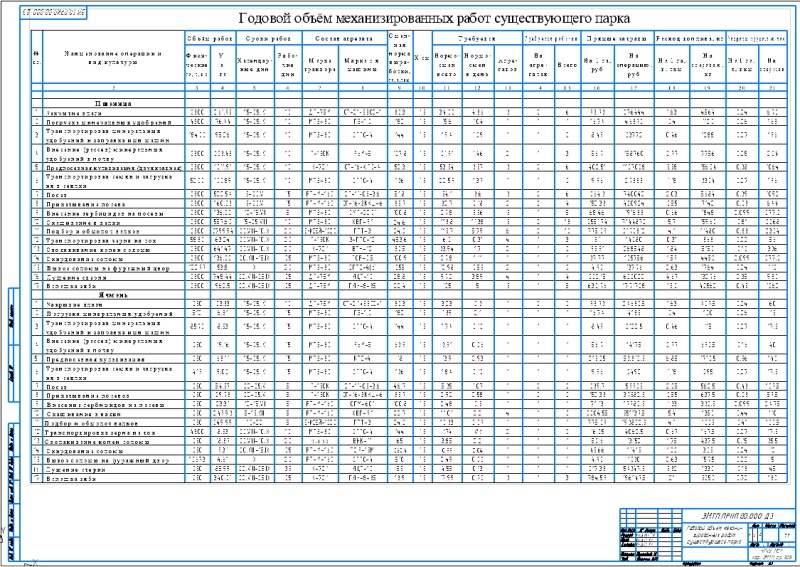

На основании годового объема были составлены графики машиноиспользования и загрузки механизаторов. В основу построения графиков были положены элементы поточно – циклового метода. Это позволяет организовать многосменное использование техники, своевременное и качественное техническое обслуживание машин, и технологическое обеспечение выполняемых работ. Расчеты показали, что хозяйство обладает достаточным техническим потенциалом, и имеется реальная возможность выполнения всех работ, в соответствии с требованиями и в более короткие сроки.

В конструктивной части дипломного проекта выполнено общее описание конструкции уборочного агрегата, рассмотрены основные преимущества трактора:

1. Лучшее распределение веса по осям (60/40);
2. Постоянная реализация сцепного веса при любых нагрузках;
3. Наличие передней и задней навесок;
4. Развитая сеть валов отбора мощности (4 ВОМ);
5. Все управляемые колёса;
6. Центральное расположение кабины;
7. Возможность реверсного устройства;
8. Минимальное воздействие на почву за счёт спаривания колёс и установки колёс уширенной конструкции.

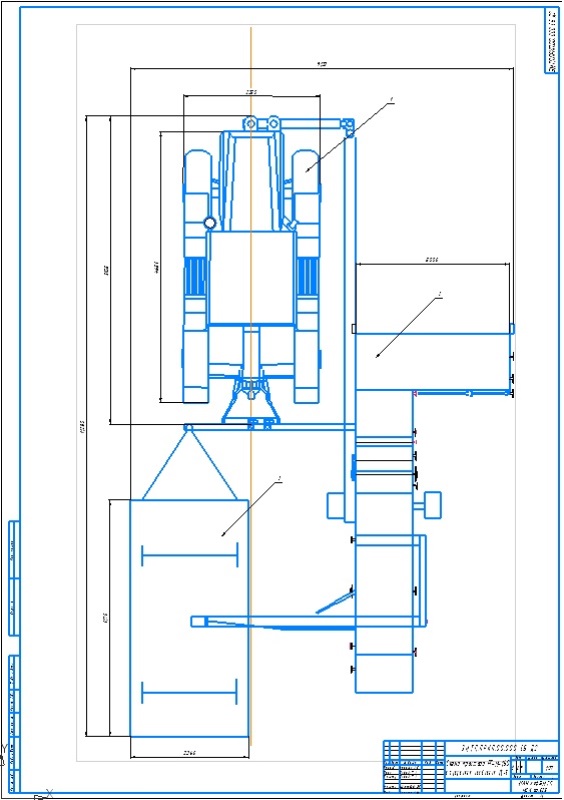

Уборочный агрегат предназначен для подбора и обмолота зерновых культур. Состоит из тягово – энергетическим средством (трактора типа РТ М-160), прицепного комбайна ПК – 5, транспортного прицепа 2-ПТС-6.

На основании приведенных исходных данных был выполнен расчет движения трактора. Рассмотрим некоторые результаты расчетов: сила  трения качения для комбайна ПК-5 - 2355 Н, сила  трения качения для подборщика ППТ3 - 147  Н, увод трактора при пустом - 9720 (Н*м) и загруженном прицепе - 4 (Н*м).

Из расчётов видно, что при движении комбайна с груженой тележкой возникает незначительный момент, которым можно пренебречь. Для более надёжной работы агрегата, мы устанавливаем дополнительный форкоп, который уравновешивает этот момент.

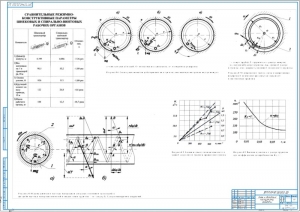

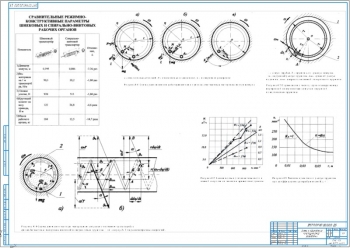

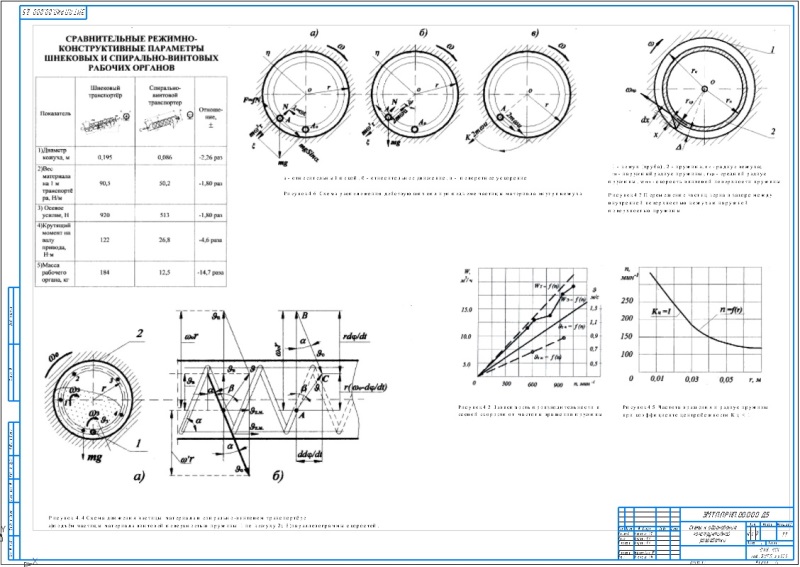

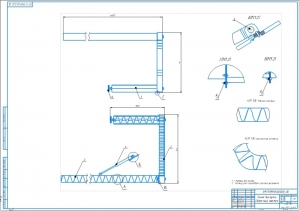

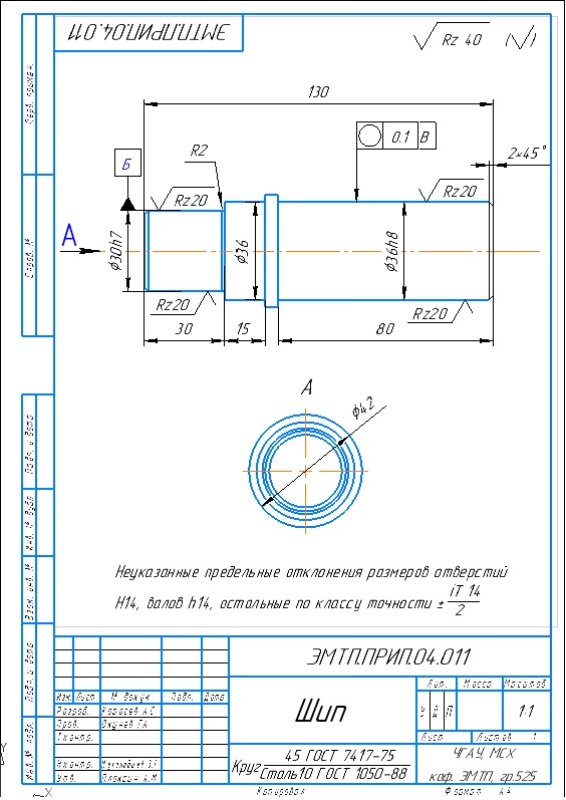

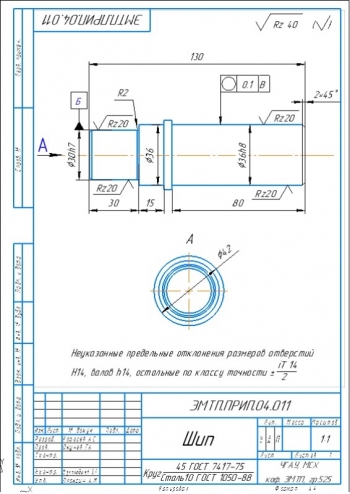

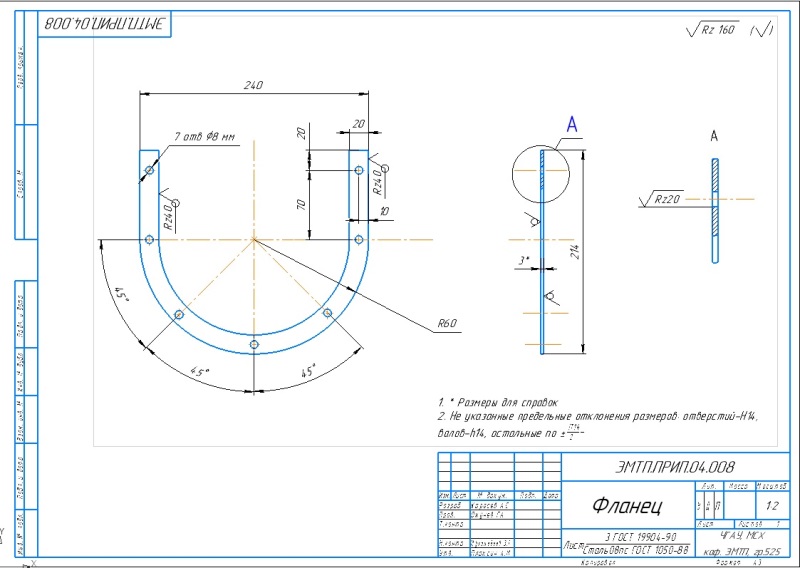

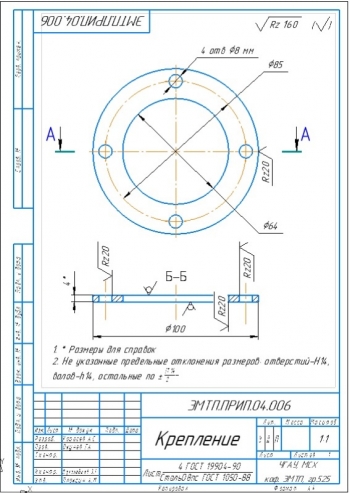

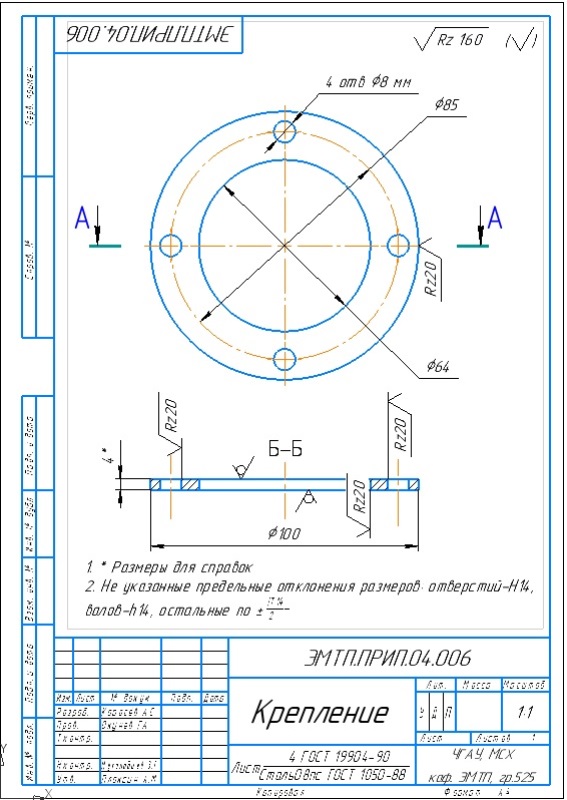

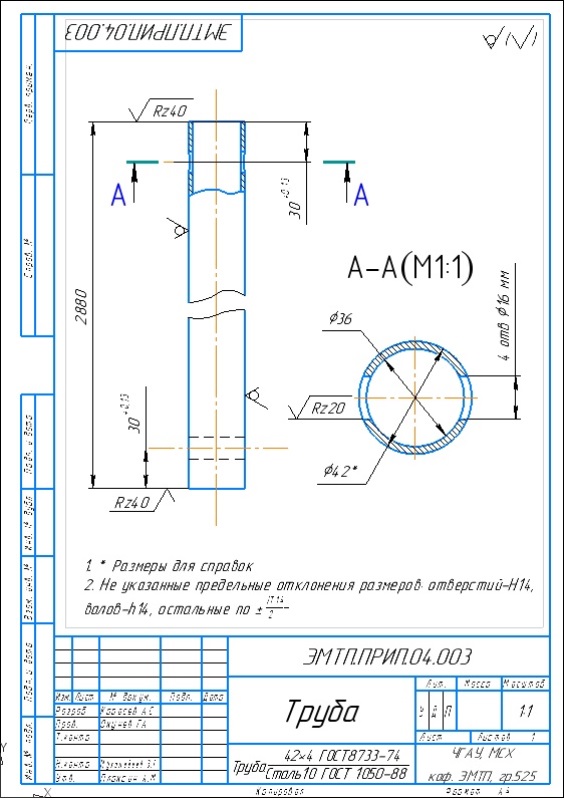

Выполнено обоснование конструкции спирально-винтового шнека. Приведены  сравнительные режимно - конструктивные параметры шнековых и спирально – винтовых рабочих органов:

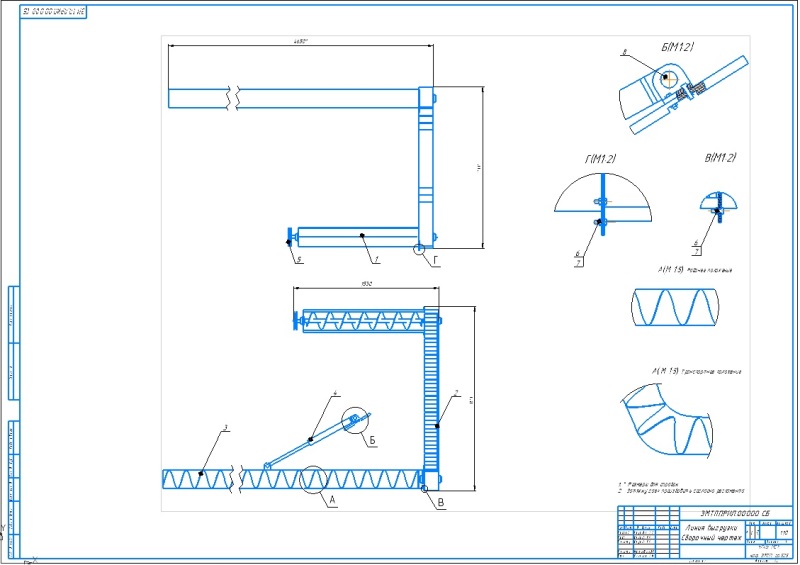

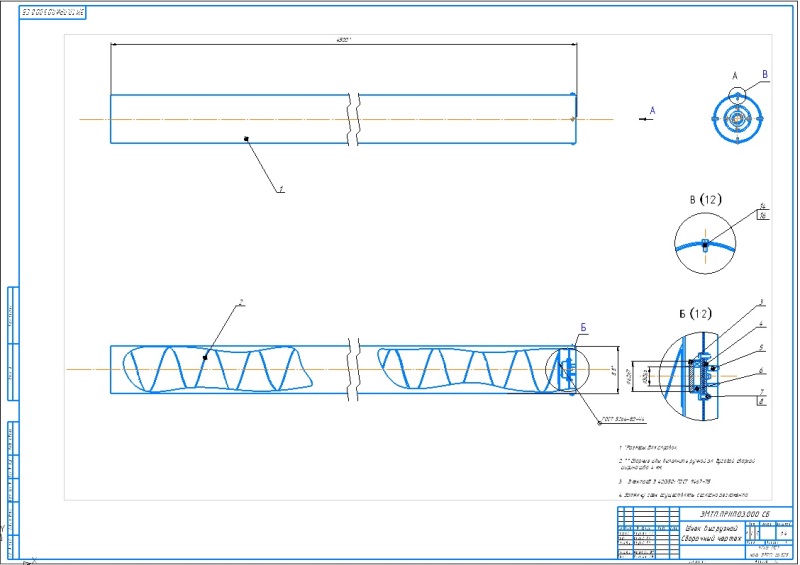

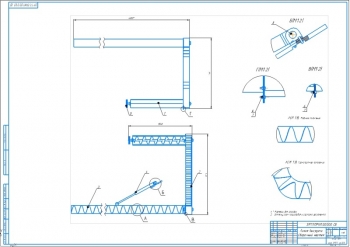

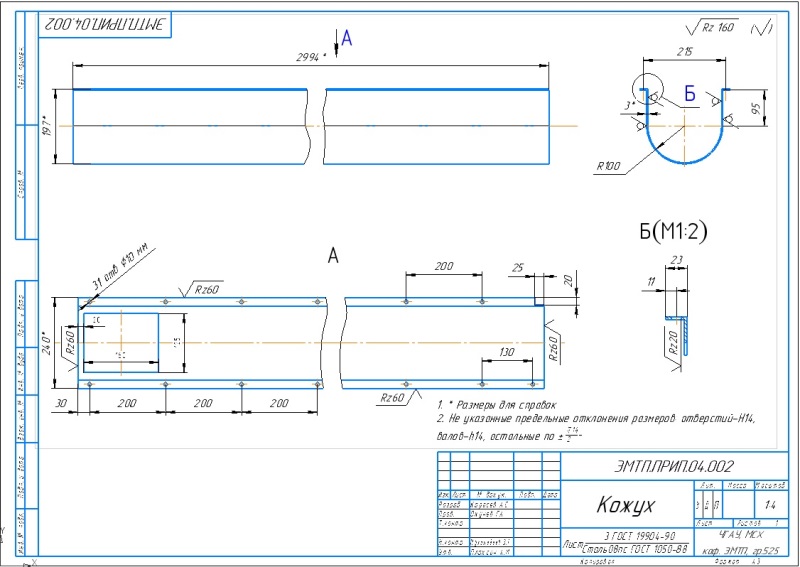

Выполнен расчет производительности выгрузного шнека. Для этого нам необходимы следующие данные: диаметр кожуха - 0,088 м, диаметр пружины - 0,072 м, угловая скорость вращения шнека - 40 об/мин,   шаг шнека -  0,07 м, расчетная плотность зерна - 750 кг/м, коэффициент заполнения шнека - 0,2. Исходя из этого находим  производительность выгрузного шнека – 4,9 кг/с.

Таким образом, полученный результат позволяет сделать вывод, что предложенная конструкция вполне обеспечивает стабильную синхронную работу  по выгрузке зерновой массы.

Произведен расчет гидроцилиндра. Нам известна длина выгрузного шнека R = 4,5 м, расстояние отвода Н = 1,5 м и нагрузка  300 кг. Определим ход поршня - 0,75 м. Полагая, что крепление горизонтальное, находим угол -  76°. Тогда расстояние между опорами будет равно 1,224 м. В этом случае расстояние между опорами цилиндра должно быть 1,414 м.

Принимая номинальное давление гидросистемы Р = 8,5 мПа и коэффициент запаса по усилию на штоке k = 1,1 диаметр цилиндра будет равен 67мм.

По полученным значениям хода штока и диаметра цилиндра выбираем гидроцилиндр по ГОСТ 6540-68 диаметр 100 мм, диаметр штока 40 мм, ход штока 710 мм.

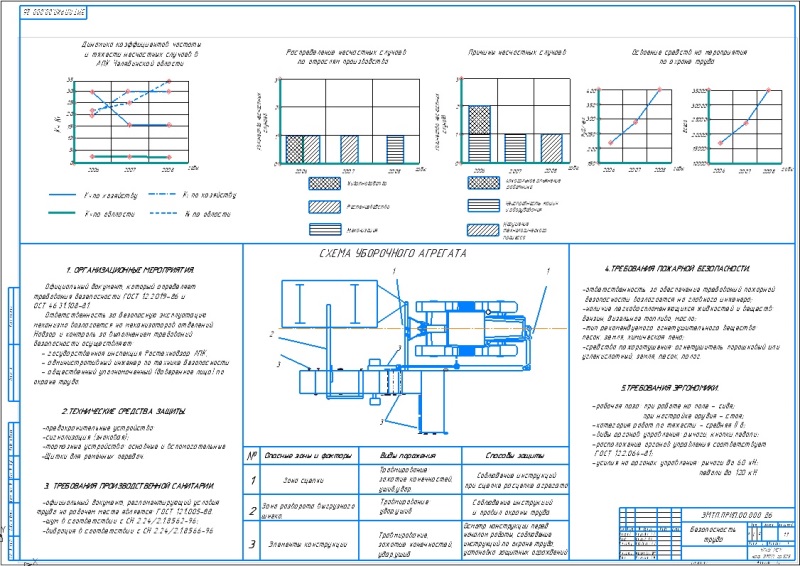

В разделе безопасность труда был проведен анализ производственного травматизма на предприятии. Рассмотрены основные причины несчастных случаев. Разработаны организационные и технические мероприятия по охране труда при уборке зерновых  культур. Составлена инструкция по охране труда для оператора МТА   на уборке зерновых культур, с использованием прицепного комбайна с предлагаемым выгрузным шнеком.

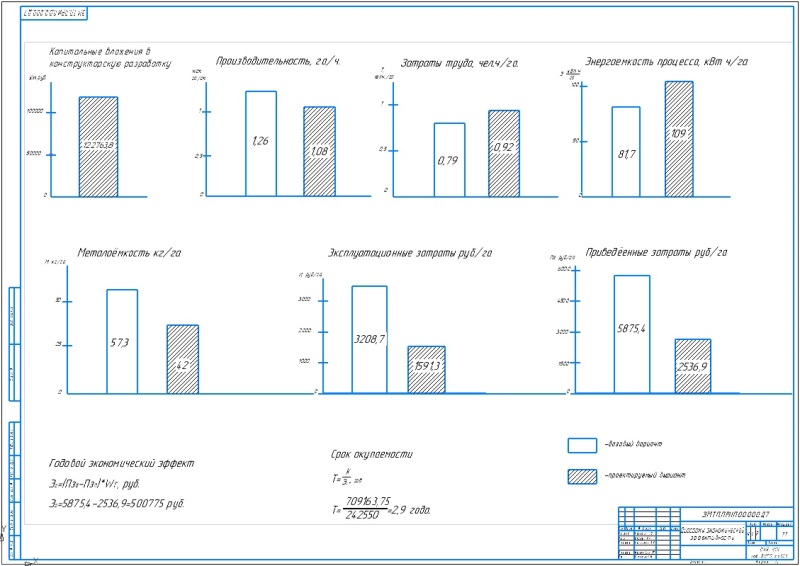

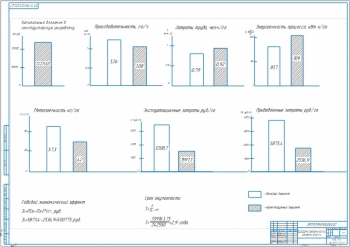

Определена экономическая эффективность конструкторской разработки. Составлена смета затрат на материалы и комплектующие, определены капитальные вложения на изготовление предлагаемой конструкции - 122763,75руб.

Также на основании приведенных расчётов технико-экономических показателей можносделать вывод о том, что эффективность этого агрегата достаточно высока, в сравнении с зерноуборочными комбайнами, что позволит существенно увеличить конкурентоспособность производства зерна на предприятии.
