Разработка прицепного оборудования для внесения минеральных удобрений

Код: 01.01.04.03.32

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Удобрения, Зерно, Прицеп, Возделывания культур

Пояснительная записка (в программе Word) 100 с.
Чертежи (в программе Компас) 9 листов плакатов и чертежей
ВУЗ Вятская государственная сельскохозяйственная академия
Спецификация полный комплект

Содержание

Аннотация
Бизнес-справка
Введение
1 Краткая характеристика, анализ производственно-финансовой деятельности и обоснование темы проекта
1.1 Природные и климатические условия и географическое положение ОАО «Русь»
1.2 Краткая история предприятия
1.3 Структура управления
1.4 Анализ хозяйственной деятельности
1.5 Анализ средств производства
1.6 Обоснование темы проекта
2 Операционно-техническая часть
2.1 Обзор состава машинно-тракторного парка
2.2 Анализ технологии возделывания ярового ячменя в хозяйстве и предложения по её совершенствованию
2.3 Расчет технологической карты возделывания ярового ячменя
2.4 Разработка программы технического обслуживания и ремонта сельскохозяйственных машин
2.5 Разработка технологической карты на консервацию
3 Конструкторский раздел
3.1 Обзор конструкций и патентный поиск
3.2 Выбор и обоснование схемы конструкторской разработки
3.3 Технологические расчеты
4 Экологическая безопасность
4.1 Введение
4.2 Экологическое описание предприятия
5 Безопасность жизнедеятельности
5.1 Актуальность темы
5.2 Анализ производственного травматизма в ОАО «Русь»
5.3 Мероприятия по обеспечению безопасности жизнедеятельности
5.4 Расчет безопасности движения агрегата
5.5 Требования безопасности при работе с машиной для внесения минеральных удобрений
6 Технико-экономические показатели проекта
6.1 Технико-экономическая эффективность конструкторской разработки
6.2 Эффективность возделывания ячменя
Выводы и предложения по проекту
Список использованной литературы
Приложение А (Обязательное)

Состав чертежей

Анализ хозяйственной деятельности (ф.А1)
Технологическая карта возделывания ячменя (ф.А1)

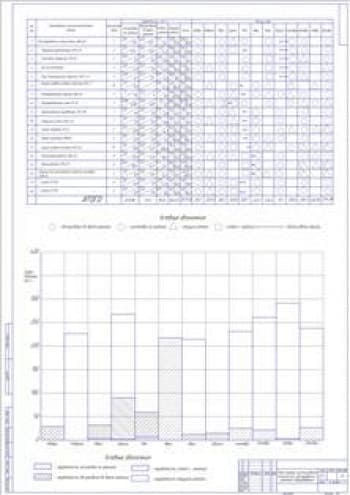

План-график использования ТО и ремонта оборудования (ф.А1)
Карта консервации, хранения оборудования (ф.А1)

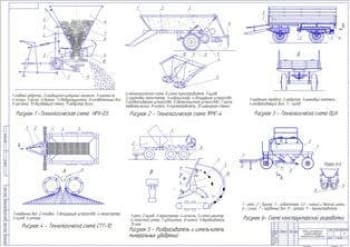

Обзор конструкций разбрасывателя минеральных удобрений (ф.А1)
Общий вид разбрасывателя минеральных удобрений (ф.А1)
Сборочные чертежи – шнека нижнего, винта шнека, корпуса шнека (ф.А1)
Рабочие чертежи деталей (ф.А1)
Технико-экономические показатели (ф.А1)

Описание

Дипломная работа выполнена на 9 листах графического материала и 100 листах расчетно-пояснительной записки, которая состоит из 6 разделов.

В проекте дана краткая характеристика Волго-Вятской зоны, приведен анализ хозяйственной деятельности ОАО «Русь»

Дан анализ технологии возделывания ярового ячменя, расчет технологической карты на возделывание ячменя, показана технология программы технического обслуживания и ремонта с/х машин и технология консервации машины.

Конструкторская раздел включает в себя обзор научно-технической литературы, выбор схемы конструкторской разработки, технологические расчеты и прочностные расчеты. Разработанная в дипломном проекте машина для внесения минеральных удобрения с возможностью внесением одновременно двух разных видов минеральных удобрений уменьшает число проходов по полю, что приводит к снижению уплотнения почвы, увеличивает равномерность внесения удобрений в почву.

Кроме того, освещены вопросы безопасности жизнедеятельности на производстве, мероприятия по охране окружающей среды, изложены выводы и предложения.

Внедрение данного агрегата в производство позволит снизить эксплуатационные затраты, годовая экономия составит 39706,93 рублей, а срок окупаемости 2,8 года.

Цель проекта – разработка технического обеспечения возделывания зерновых культур.

2. Краткое описание предлагаемой рынку разработки.

Разбрасыватель минеральных удобрений с бункером разделенным на две одинаковые по объему части, в качестве транспортеров используются два шнека, тип мобильный – с нормой внесения удобрений 100 – 800 кг/га. Предлагаемый разбрасыватель отличается высокой надежностью и долговечностью, позволяющий вносить одновременно два разных вида минеральных удобрений, что позволяет снизить количество раз прохождения поля, смешивание в этом случае происходит вовремя полета удобрений.

3. Сфера применения разработки.

Разработка предназначена к внедрению на сельскохозяйственных предприятиях занимающихся возделыванием зерновых культур. Благодаря небольшой стоимости предлагаемый разбрасыватель может найти применение в небольших хозяйствах с небольшими площадями.

4. Новизна разработки.

В качестве транспортера в предлагаемой разработке использован шнек. Вне-сенные в конструкцию изменения обеспечили большую надежность и меньшую металлоемкость.

5. Потребность в капитальных вложениях (затраты на изготовление разработки).

Капитальные вложения связаны с изготовлением опытного образца. Они составят 112293 руб.

6. Обоснование экономической эффективности использования разработки.

При использовании предлагаемой разработки годовая экономия эксплуатационных затрат составит 39706,93 руб. Срок окупаемости первоначальных затрат – 2,8 года.
