Технические характеристики электромагнитных проводов

Код: 02.01.01.04.03
Разместил: Ridov M.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 33 стр., 4 источника
Чертежи (в программе Компас, Автокад) 4 листа плакатов и чертежей
ВУЗ МЭИ

В данной курсовой работе приведены все возможные расчеты, такие как магнитопровода, сечения ярма, обмоток. Определены  размеры пластин пакетов стержня. Были применены расчеты  фазных токов в обмотках высокого и низкого напряжения. Радиальные  обмотки – раскрыто их строение.  Приведен анализ установление весов активных материалов. Дана масса магнитопровода и обмоточного материала. Описаны характеристики, как ведут себя магнитные провода во время потери тока холостого хода, потери напряжения  и короткого замыкания. Проанализированы изменения напряжения и коэффициента полезного действия. Приведен тепловой расчет трансформатора, перегрева обмотки низкого и высокого напряжения.

Чертежи курсовой работы (в программе Компас, Автокад)

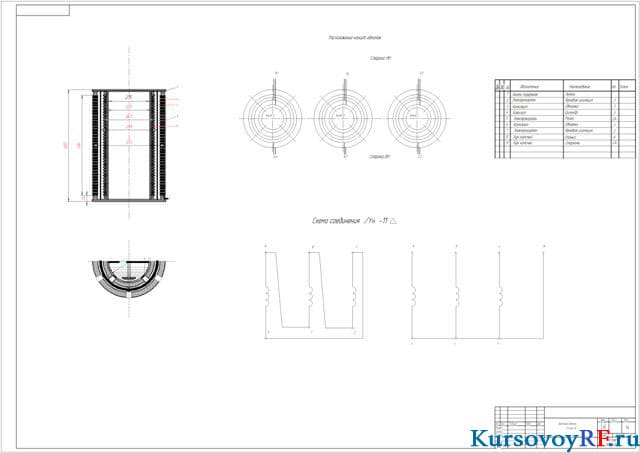

  1. Чертеж крепление обмоток ТМ400/15,5 (формат А1)

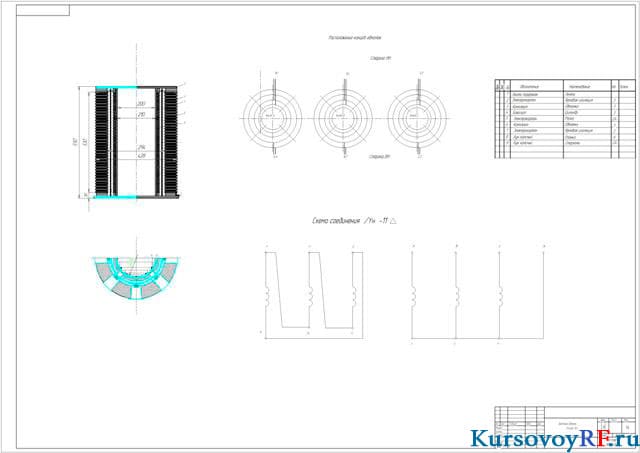

  2. Чертеж крепление обмоток ТМ630/10 (формат А1)

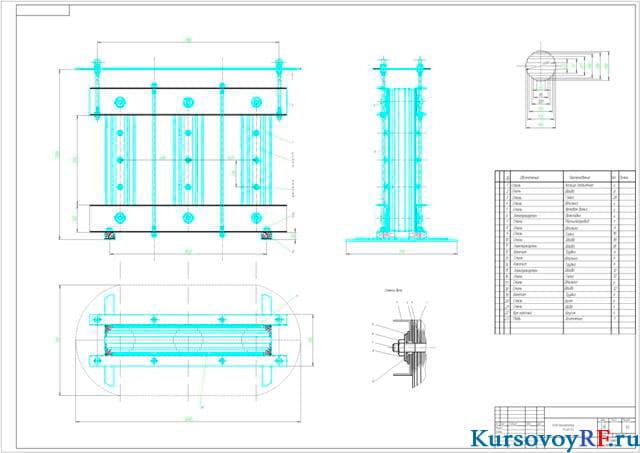

  3. Чертеж основ трансформатора 630/10 (формат А1)

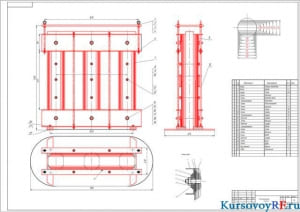

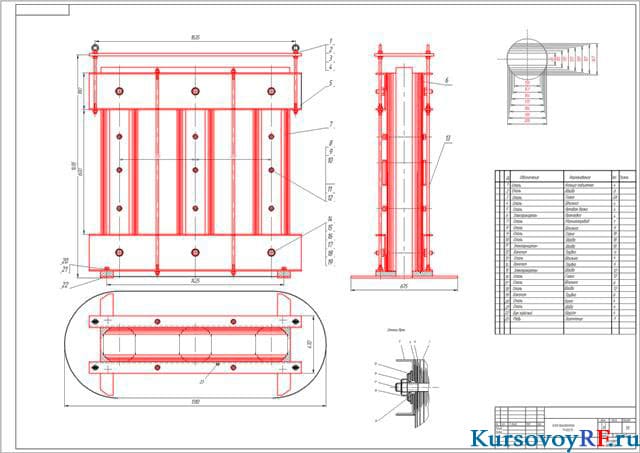

  4. Чертеж основ трансформатора ТМ400/15,5(формат А1)
